Riconoscimento Automatico Tipo di Foro

È possibile modificare le impostazioni utili quando si utilizza meviy per ciascun utente registrato. Di seguito è riportata una guida per impostare il metodo di riconoscimento del tipo di foro/diametro interno in base al software CAD utilizzato.

Impostazioni di riconoscimento automatico dei fori/tipi di diametro interno/diametro interno

Di seguito sono riportate 3 impostazioni per riflettere il tipo di foro/diametro interno del modello 3D nel preventivo meviy.

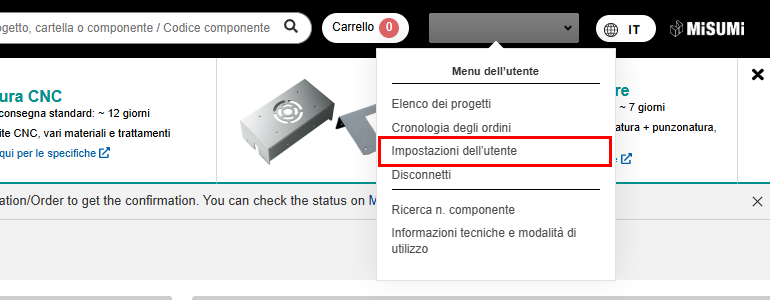

Passa con il mouse sul tuo nome utente e clicca su [Impostazioni utente] dal menu utente.

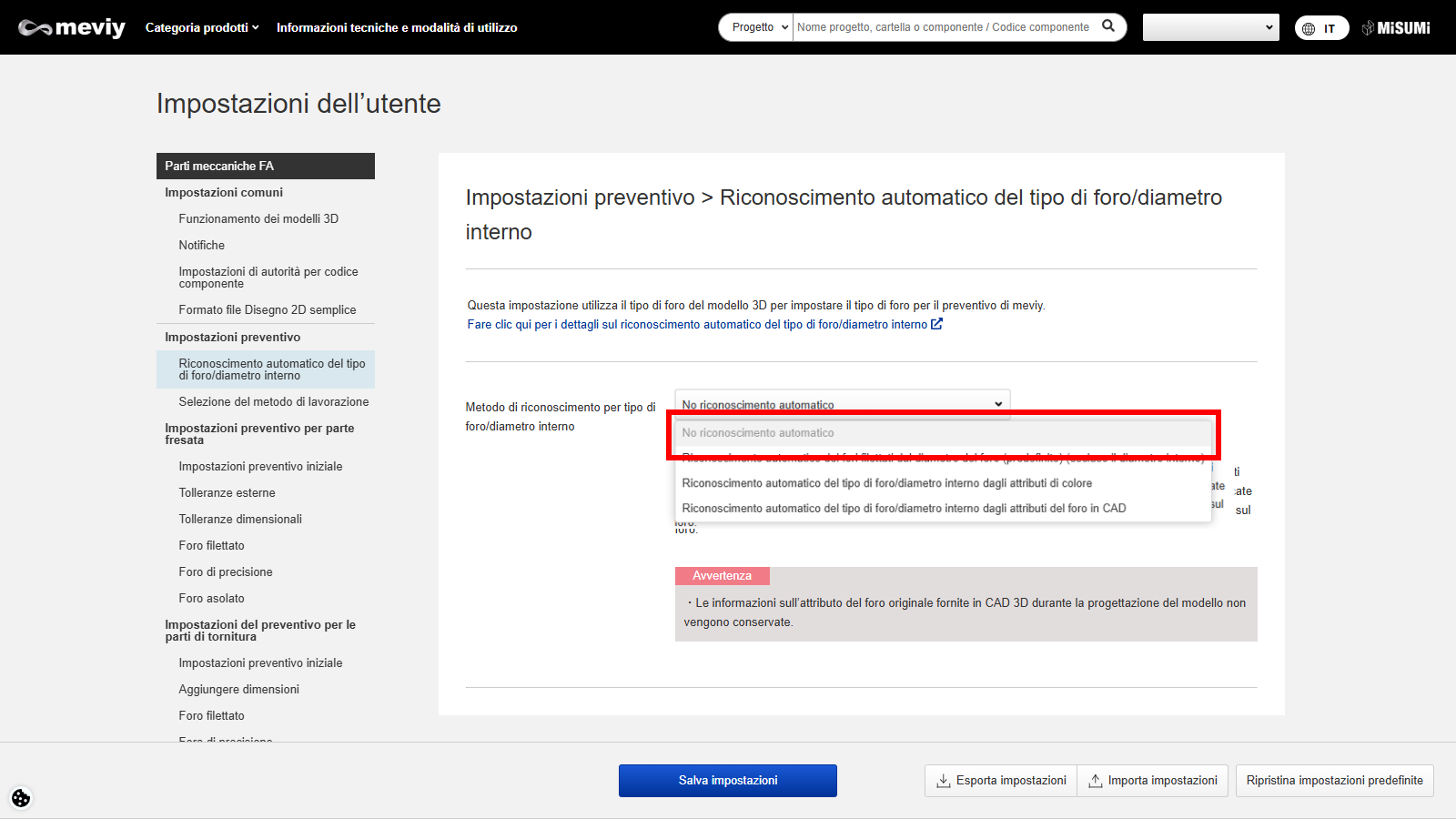

Metodo di impostazione 1: Nessun riconoscimento automatico

Con questa impostazione, tutti i fori cilindrici vengono riconosciuti come fori passanti (per lamiera), oppure come fori semplici senza tolleranza (per parti fresate).

È possibile modificare la specifica (filettatura o foro di precisione) dopo il caricamento dei dati CAD, cliccando sul foro nel visualizzatore 3D.

Precauzione

Le informazioni sugli attributi dei fori originali fornite nel CAD 3D durante la progettazione del modello non vengono mantenute.

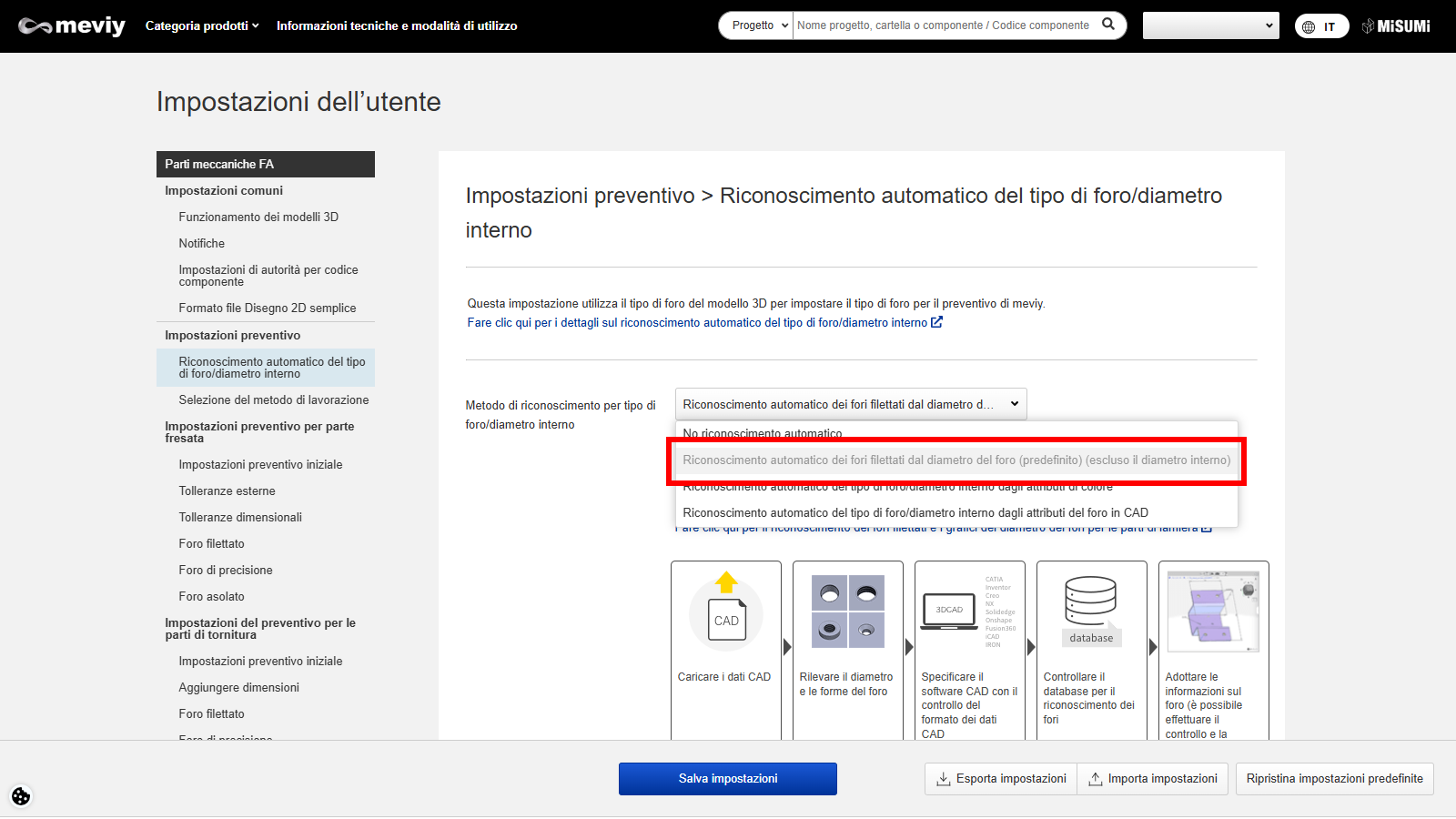

Metodo di impostazione 2: Riconoscimento automatico dei fori filettati in base al diametro del foro (predefinito)

  • Questa configurazione rileva la forma del foro e il “diametro del foro” del modello in base al software CAD e riconosce automaticamente il foro con filettatura interna.
  • Selezionare il software CAD come requisito del diametro del foro per il riconoscimento dei fori con filettatura interna.
  • *In alternativa, selezionando [In base all’estensione del file], Meviy rileverà il software CAD in uso e applicherà il criterio di riconoscimento in base al diametro del foro.

Note

Precauzione

Le informazioni relative agli attributi dei fori originali fornite nel CAD 3D durante la progettazione del modello non vengono mantenute.

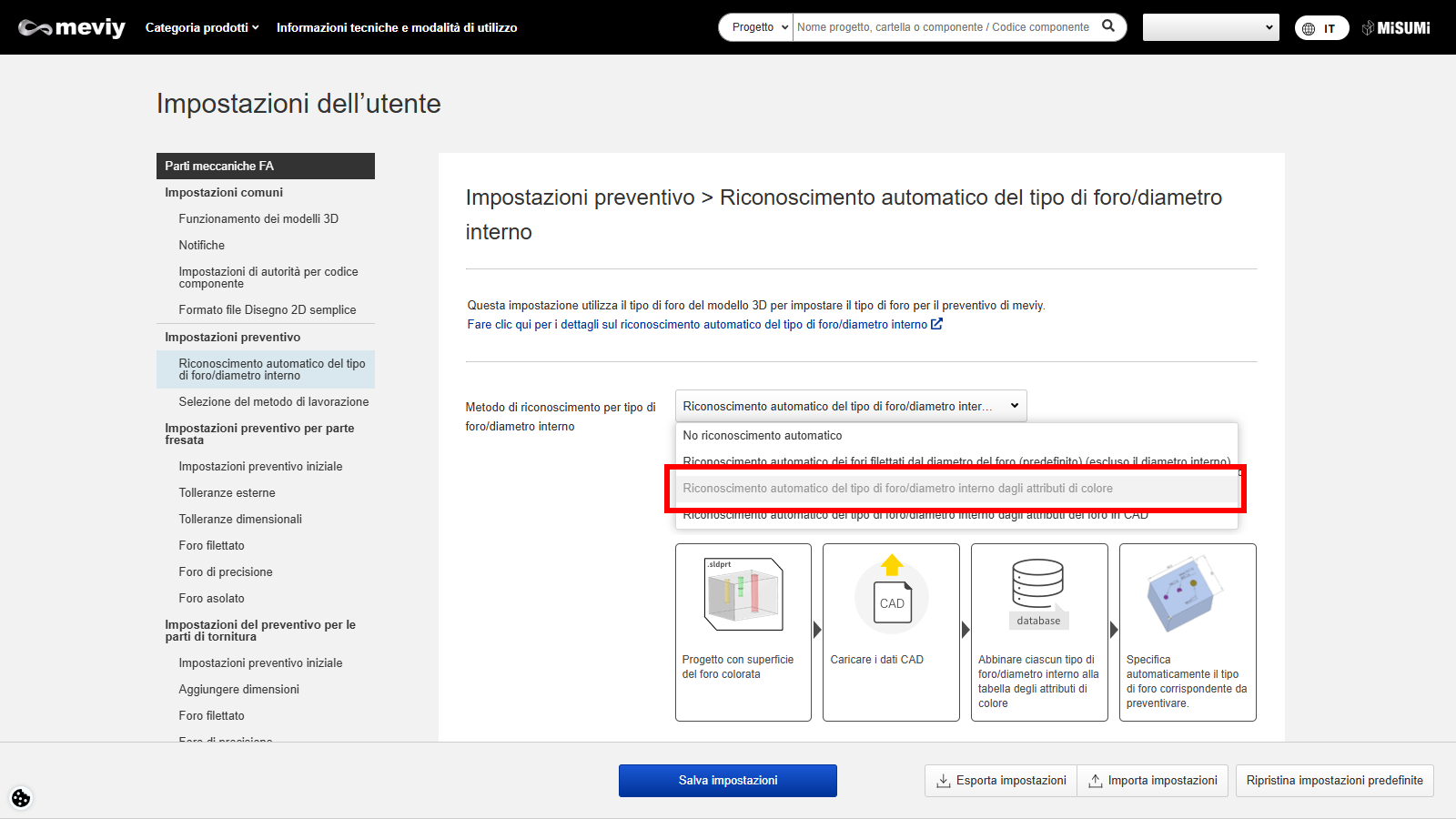

Metodo di impostazione 3: Riconoscimento automatico dei fori/diametri interni tramite attributi di colore

  • Questa impostazione rileva la superficie colorata del foro nel modello in base al software CAD e riconosce automaticamente il foro filettato, il foro di precisione, ecc.
  • L’attributo di colore di ciascun tipo di foro/diametro interno può essere registrato in anticipo e qualsiasi tipo di foro/diametro interno può essere riportato nelle condizioni di preventivo abbinando la colorazione della superficie del foro.

Precauzione

  • Esistono delle restrizioni sui dati CAD a cui è possibile collegare gli attributi di colore. (Riferimento: Informazioni CAD per il collegamento degli attributi di colore) Selezionare il software CAD e quindi caricare il formato nativo o un file intermedio (.x_t, .xmt_txt ecc. solo per Parasolid) generato dal software CAD selezionato per l’uso.
  • Se si desidera che il tipo di foro/diametro interno venga riconosciuto automaticamente, registrare in anticipo l’attributo di colore utilizzando il modulo “Registrazione degli attributi di colore” nella parte inferiore della pagina.

Registrazione attributi di colore (per riconoscimento automatico)

Quando la modalità è impostata su [Riconoscimento automatico da attributi di colore], è possibile registrare l’RGB per ogni tipo di foro. I valori RGB saranno associati al dato CAD e letti da meviy.

FASE1:

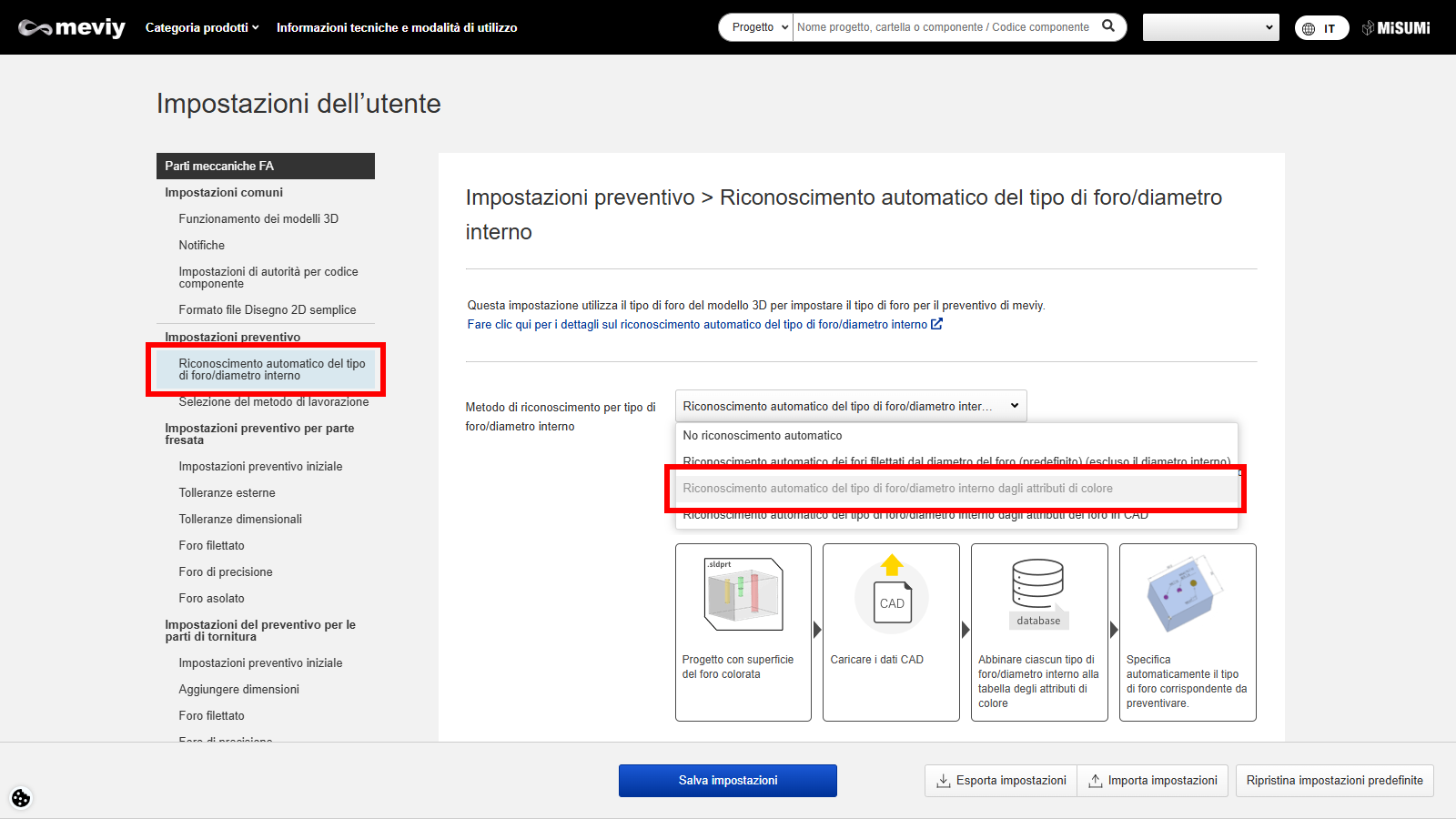

Selezionare “Impostazioni di riconoscimento automatico dei fori/tipi di diametro interno/diametro interno” nelle impostazioni utente.
FASE2:
  • Seleziona “Riconoscimento automatico dei fori/diametri interni” e scegli la modalità “da attributi di colore”.
  • * Il modulo di registrazione attributi colore è disponibile solo dopo aver selezionato questa modalità.

FASE3:

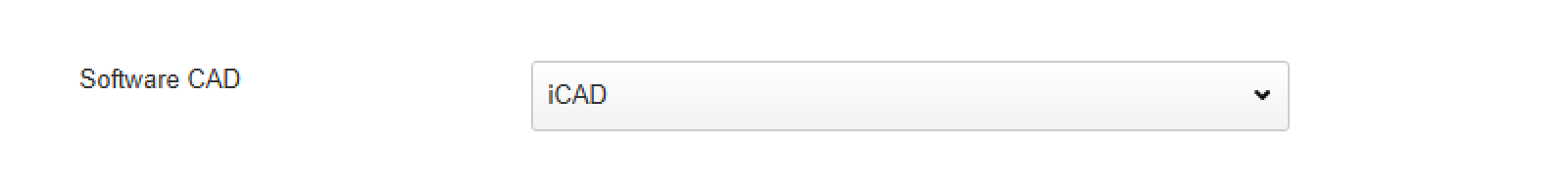

Configurare il CAD utilizzato.

FASE4:

Controllare il pulsante ON/OFF per il tipo di foro/diametro interno che si desidera impostare e attivare il campo di immissione RGB.

FASE5:
  • Inserire i valori in RGB.
  • Nota: RGB deve essere impostato su un valore compreso tra 0 e 255.
FASE6:

Fare clic su “Aggiorna”.

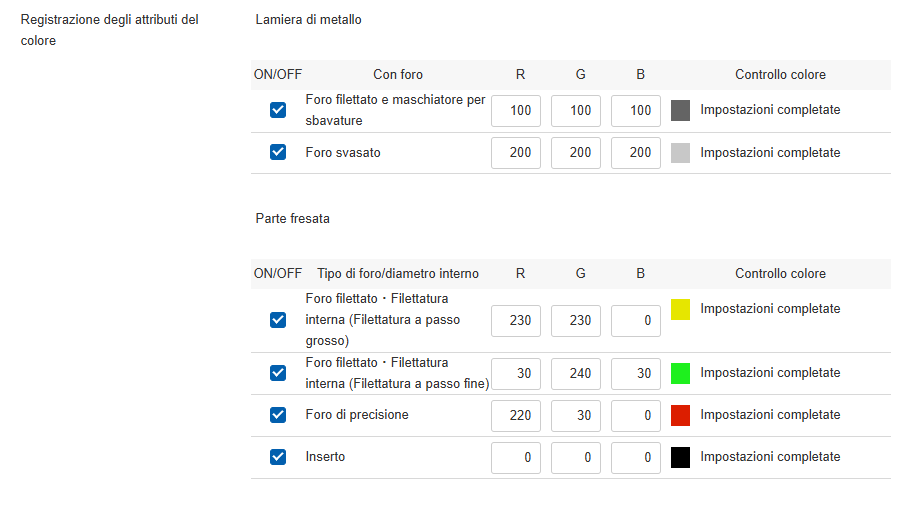

Elementi Dettagli
1 ON/OFF È possibile attivare e disattivare l’impostazione per ciascun tipo di foro/diametro interno.
2 Tipo di foro/diametro interno Questo è un elenco dei tipi di foro/diametro interno che possono essere riconosciuti automaticamente tramite il collegamento degli attributi di colore.
3 RGB Questo campo viene utilizzato per registrare gli attributi di colore, con un valore compreso tra 0 e 255 per ciascun RGB.
4 Controllo colore Viene visualizzato un messaggio relativo allo stato delle impostazioni RGB.

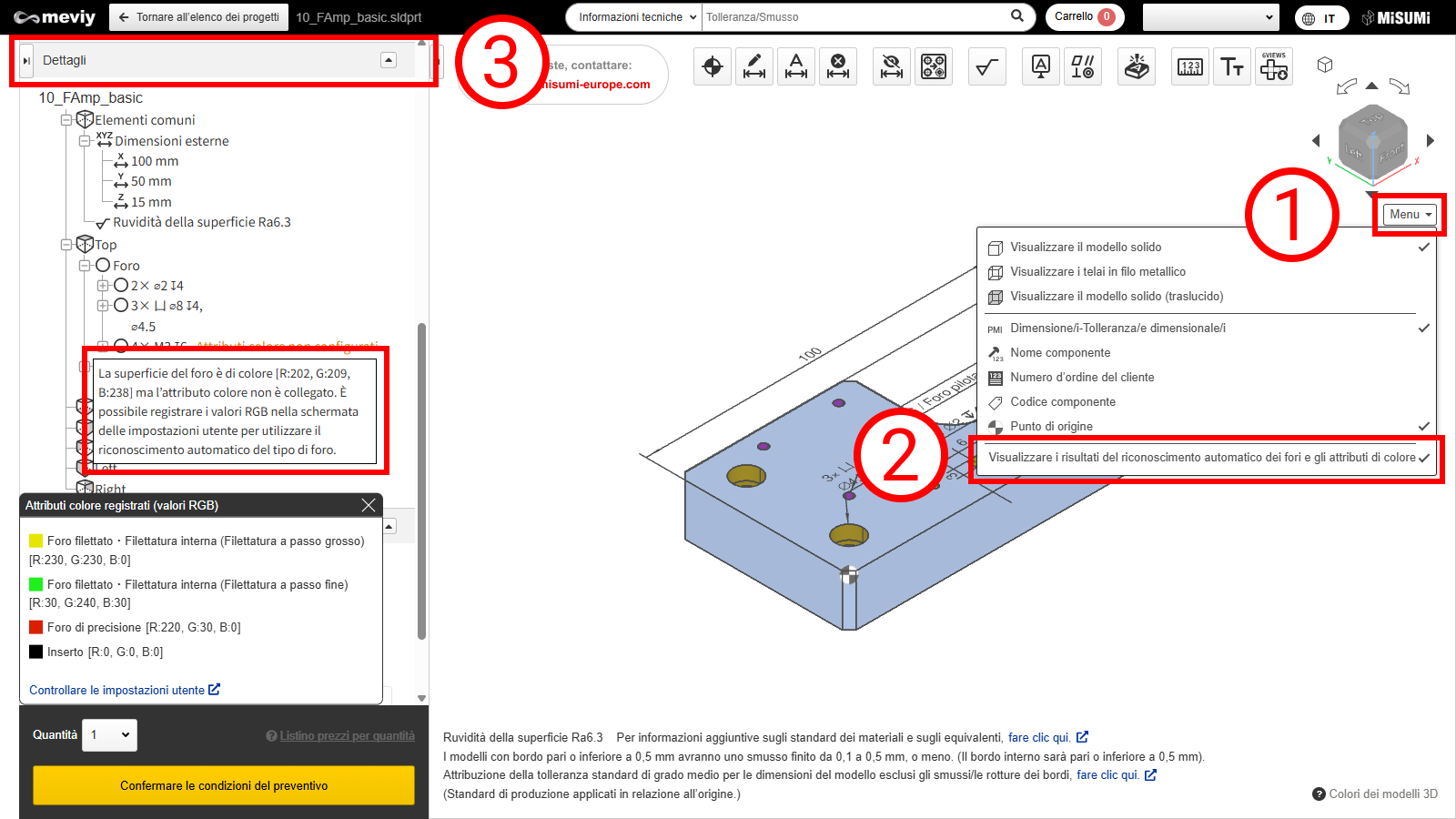

Come controllare i risultati del riconoscimento automatico dei fori e gli attributi di colore

I risultati del riconoscimento automatico dei fori e gli attributi di colore possono essere controllati nella schermata del visualizzatore 3D.

FASE1:

Posizionare il cursore su […] nel visualizzatore 3D.
FASE2:
Fare clic su “Visualizza risultati del riconoscimento automatico dei fori e attributi di colore”.
FASE3:
L’elenco dei fori nei dettagli visualizza le informazioni relative agli attributi di colore collegati.
*Questi attributi di colore sono il risultato di analisi effettuate da meviy e potrebbero non corrispondere ai valori degli attributi di colore impostati nel software CAD in uso. Pertanto, quando si inizia a utilizzare [Riconoscimento automatico dei fori/tipi di diametro interno/diametro interno dall’attributo di colore] o quando si cambia il software CAD, la versione o le impostazioni ambientali, assicurarsi di controllare il risultato del riconoscimento automatico dei fori con questa impostazione. Inoltre, utilizzare solo il CAD e i formati supportati descritti di seguito.

Formati CAD compatibili con gli attributi di colore

Per i dati CAD che possono essere collegati agli attributi di colore, fare riferimento alla tabella seguente.

Formati CAD
Software CAD Nativo Formato intermedio (Parasolid)
(.sldprt)(.icd) .x_t .x_b .xmt_txt
SOLIDWORKS 〇 〇 〇 ｰ
iCAD SX 〇 〇 〇 〇
Other CAD ｰ ｰ ｰ ｰ

Precauzione

Il riconoscimento automatico dei fori/tipi di diametro interno/diametro interno in base all’attributo colore non è garantito per i modelli creati con sistemi CAD o formati non compatibili.

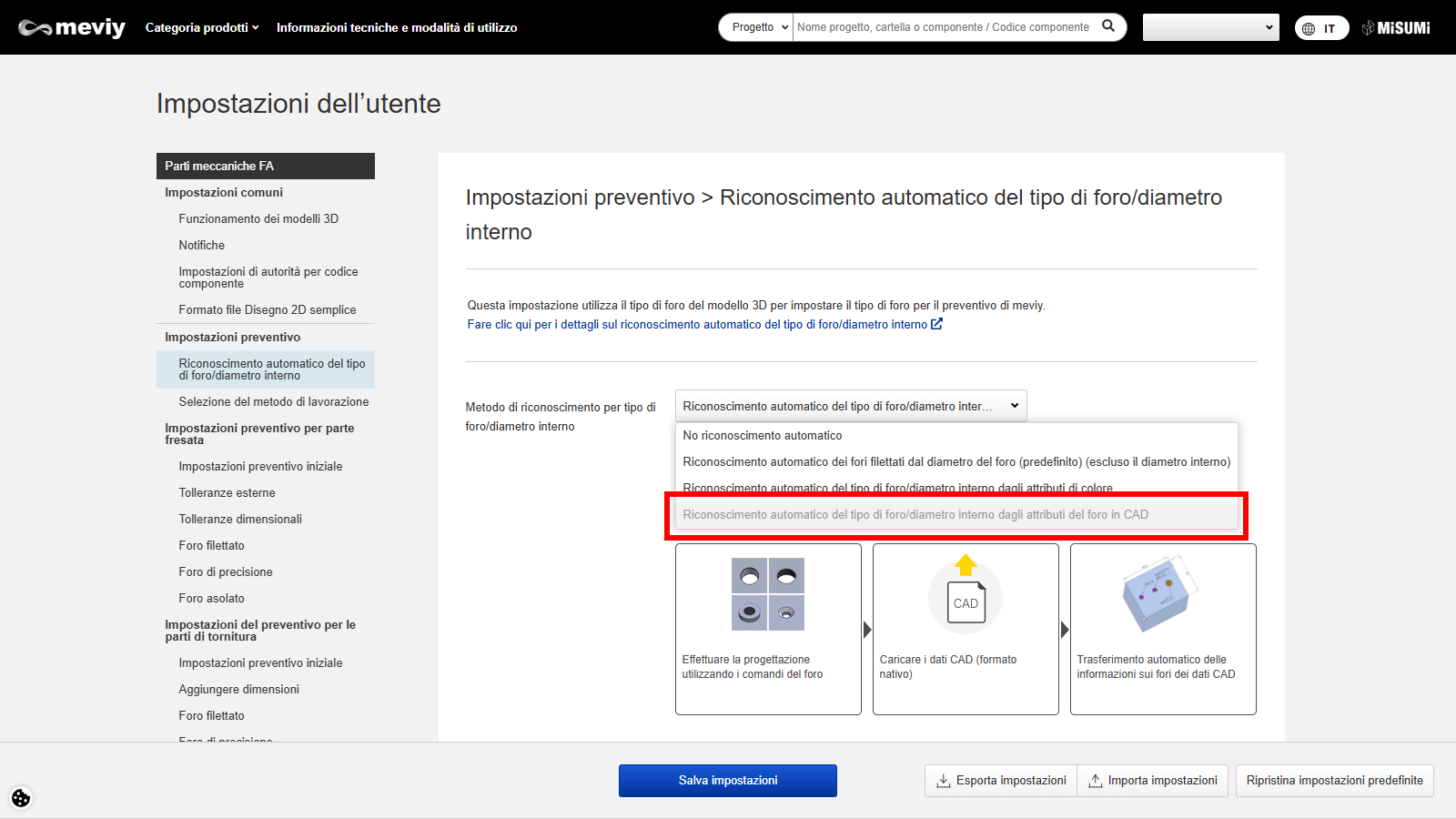

Metodo di configurazione 4: Riconoscimento automatico da attributi foro del CAD

Questa modalità collega direttamente gli attributi dei fori creati tramite comandi nativi del CAD (es. Hole Wizard di SOLIDWORKS) per riconoscere automaticamente i tipi di foro/diametro interno.

Precauzione

  • Esistono restrizioni sui dati CAD a cui è possibile collegare gli attributi dei fori.
  • Fare clic qui per i dettagli sul CAD per il collegamento degli attributi dei fori.

Requisiti per il riconoscimento automatico da attributi foro del CAD

Per collegare gli attributi dei fori CAD e riconoscere i tipi di foro/diametro interno, fare riferimento alle seguenti regole.

Software CAD e formato file disponibili

(1) Creare il file utilizzando il software CAD che può essere collegato e caricarlo nel suo formato originale.

Informazioni sulla creazione di fori CAD

  • (2) I fori devono essere creati tramite comando “foro” del software.
  •  (Per il collegamento dei fori e degli attributi, fare riferimento alla Tabella di corrispondenza dei comandi foro per CAD.)
  • Se il comando foro non viene utilizzato, l’attributo foro non verrà collegato.
(3) Non garantita la compatibilità con fori creati tramite comandi personalizzati.
  • (4) Solo duplicazioni specifiche (es. copia, specchia) sono supportate.
  • Tuttavia, solo in SOLIDWORKS, i fori duplicati e poi duplicati nuovamente non vengono riconosciuti come fori creati dal comando foro e non vengono collegati al collegamento tipo foro/diametro interno.

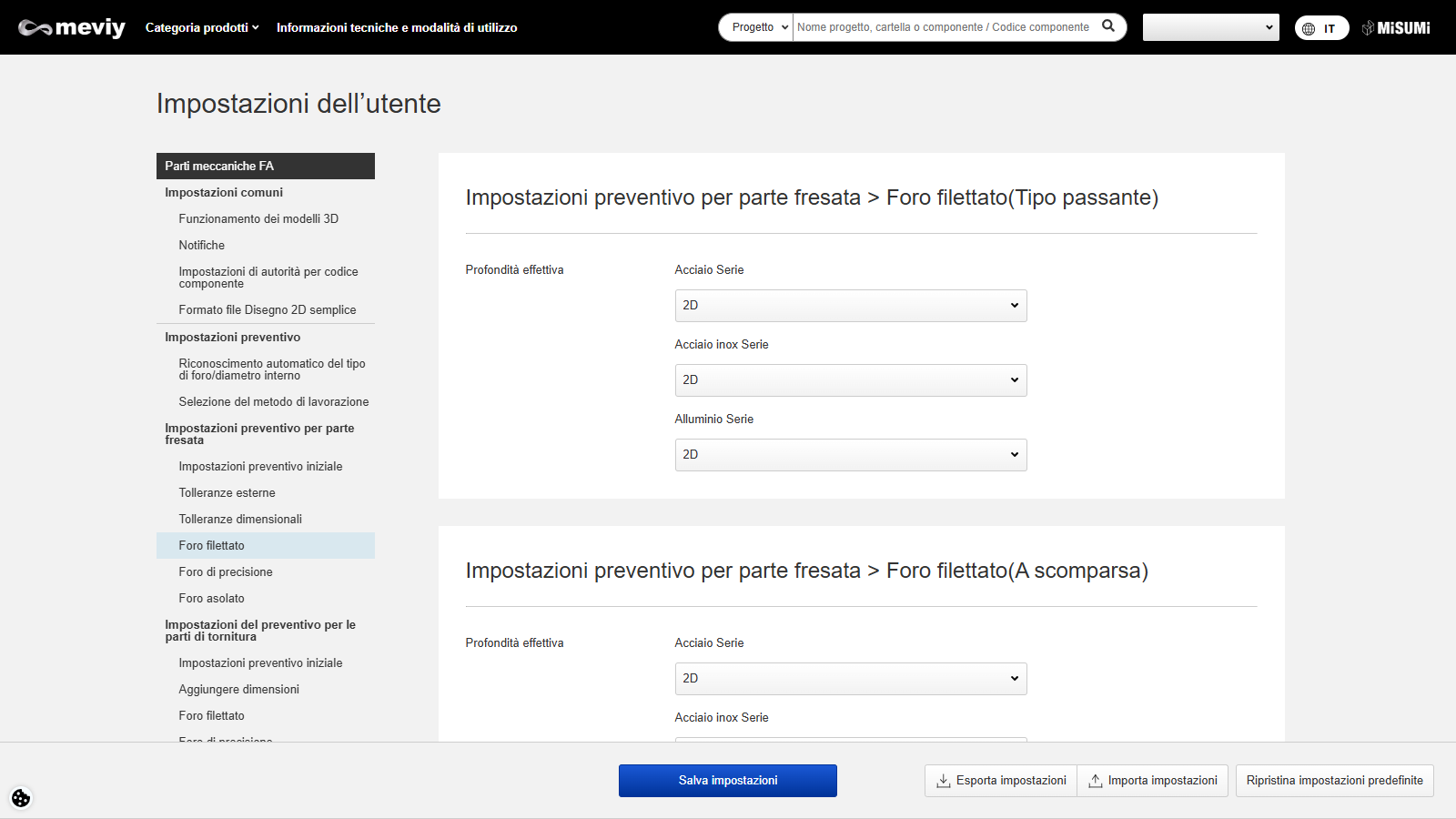

(5) La profondità effettiva non è trasferita, ma determinata tramite impostazione utente.
(6) Solo filettature metriche supportate (non in pollici).
SOLIDWORKS iCAD SX
(2)
(4)
  • Comandi di duplicazione supportati
  • I Copia componenti
  • II Ripeti copia componente
  • III Ruota copia componente
  • IV Specchio componente
  • V Specchio copia componente
(5)

Note

  • Per la tabella di corrispondenza dei comandi dei fori in base al CAD, fare clic sul collegamento sottostante per i dettagli.
  • →　Prima di iniziare > “SOLIDWORKS”　|　 Prima di iniziare > “iCAD“

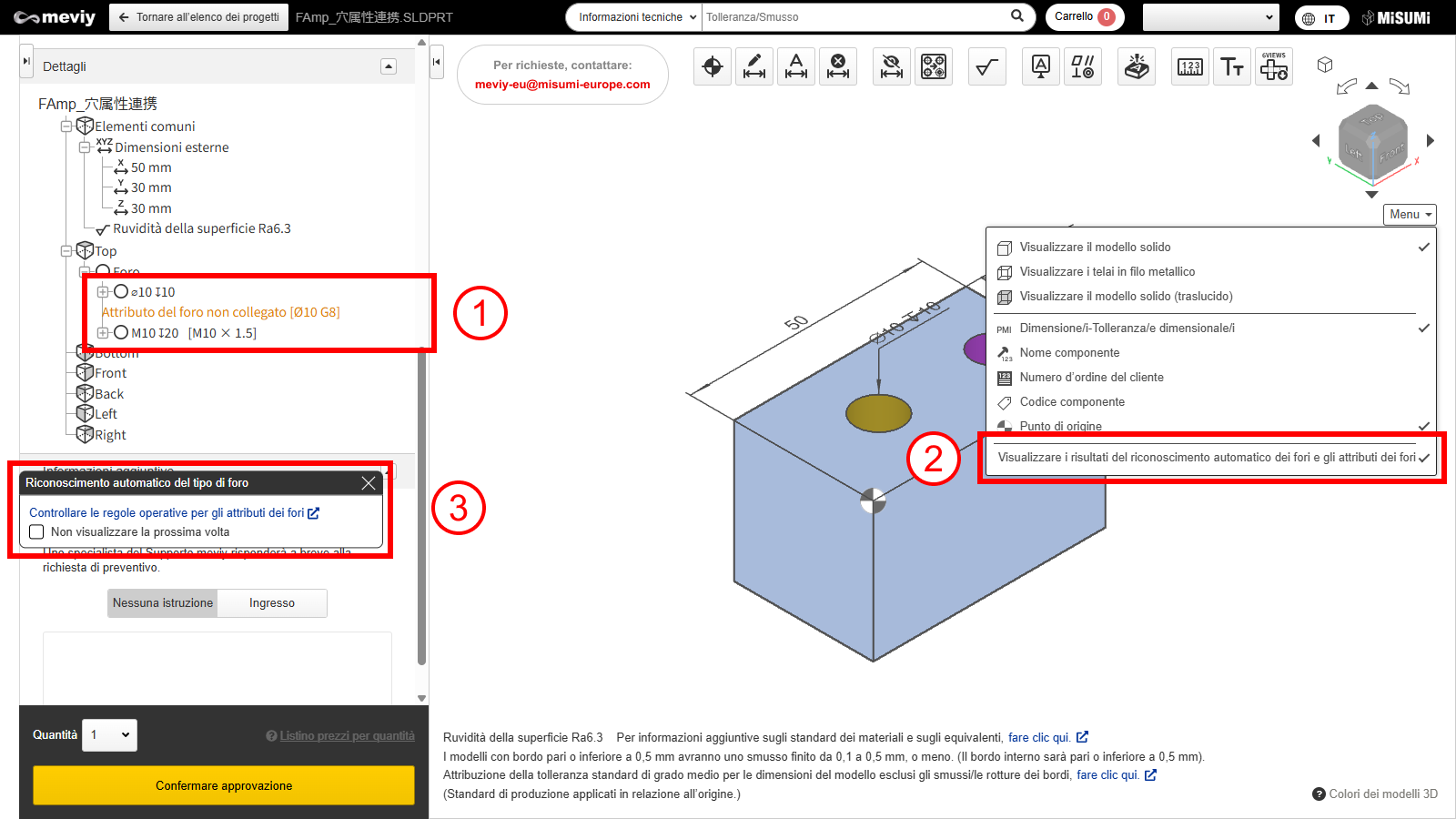

Come controllare i risultati del riconoscimento automatico dei fori e gli attributi dei fori

I risultati del riconoscimento automatico dei fori e le informazioni sugli attributi dei fori CAD possono essere controllati nel Visualizzatore 3D.

FASE1:

Le informazioni sugli attributi dei fori CAD vengono visualizzate sul lato destro di ciascun foro nella visualizzazione ad albero come [testo nero].

Se il collegamento non è riuscito, verrà visualizzato in [testo giallo] con la nota “Attributi foro non collegati”.

FASE2:

È possibile controllare le regole di applicazione per il collegamento degli attributi dei fori.

FASE3:

L’elenco dei fori nei dettagli visualizza le informazioni relative agli attributi di colore collegati.

Precauzione

*Questi attributi dei fori sono il risultato del collegamento basato sulle regole di meviy e potrebbero non corrispondere ai valori degli attributi dei fori impostati dal software CAD.
Assicurarsi di controllare i risultati del riconoscimento automatico dei fori quando si inizia a utilizzare [Riconoscimento automatico dei tipi di foro/diametro interno dagli attributi del foro CAD] e quando si modificano il software CAD, la versione o le impostazioni dell’ambiente.

Informazioni CAD per il collegamento degli attributi dei fori

Di seguito sono riportati i formati CAD che possono essere collegati agli attributi dei fori

Formati CAD
Nome CAD Nativo Formato intermedio
(.sldprt)(.icd) (.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS 〇 ｰ
iCAD SX 〇 ｰ
Altri CAD ｰ ｰ

Precauzione

Per i modelli e i formati CAD non supportati da meviy, non è garantito il riconoscimento automatico dei fori/tipi di diametro interno/diametro interno.
