Misurazione dei modelli 3D

Questa funzione consente di misurare i modelli caricati.

Schermata introduttiva delle funzioni di misurazione

Questa sezione introduce le varie finestre che appaiono dopo l’esecuzione della funzione di misurazione.

La funzione può misurare tre tipi di valori: distanza, valore R e angolo.

– Per misurare la distanza
→ Selezionando due punti (evidenziati in giallo-verde) da misurare, verranno visualizzati i valori XYZ in una finestra.
-Per misurare il valore R
→ Posizionando il mouse sugli elementi da misurare (spigoli e superfici del modello), il valore R verrà visualizzato nella finestra quando l’elemento selezionato sarà evidenziato in azzurro chiaro.
– Per misurare gli angoli
→Posizionando il mouse sugli elementi da misurare (spigoli e superfici del modello),
selezionando due elementi evidenziati in azzurro chiaro, l’angolo verrà visualizzato nella finestra.

	Nome elemento	Dettagli
①	Icona di misurazione	Attiva la funzione di misurazione
②	Finestra di cambio modalità di misurazione	Commuta tra la distanza massima e minima
③	Finestra di misurazione per elemento	Finestra che visualizza le informazioni relative all’elemento misurato
④	Oggetti selezionati	Utilizzare per selezionare il punto centrale o l’asse centrale di un foro
⑤	Linea componente di misurazione	Visualizza l’obiettivo di misurazione in base alla modalità di misurazione e contemporaneamente visualizza anche la componente XYZ come segmento di linea.

Funzione per commutare tra le misurazioni della distanza più lunga e più corta per gli elementi selezionati

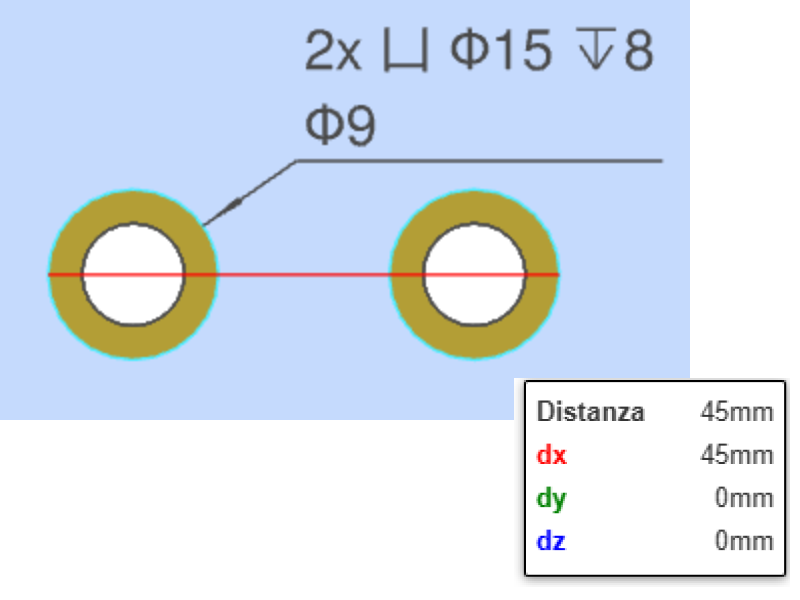

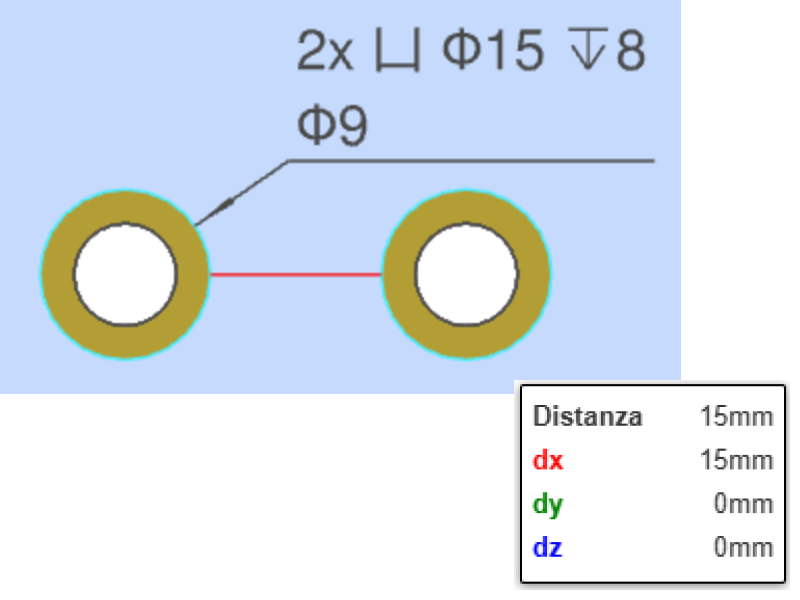

Distanza più lunga	Distanza più corta

Finestra che mostra le informazioni relative all’oggetto da misurare e i valori numerici delle componenti XYZ scomposte

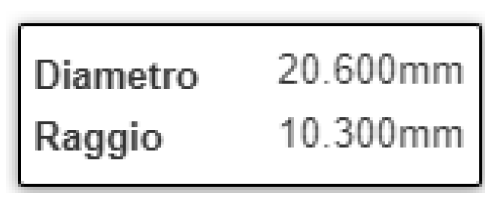

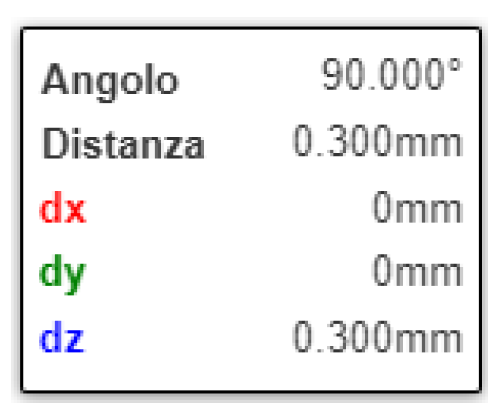

Misurazione della distanza	Valore R	Angolo

Vengono visualizzati vari elementi che consentono di selezionare l’elemento da misurare.

Suggerimento

Oggetto sferico	Punto centrale del bordo R
Oggetto cilindrico	Asse centrale di una superficie curva

Visualizza i componenti XYZ che configurano la distanza misurata in mm.

Suggerimento

Linea nera	Risultato della misurazione
Linea rossa	Componente in direzione X
Linea verde	Componente in direzione Y
Linea blu	Componente in direzione Z
