Come impostare il riferimento e le tolleranze geometriche
È possibile impostare su meviy il riferimento e le tolleranze geometriche.
Come impostare il riferimento
FASE１
Selezionare
dalle icone in alto.
FASE2
Selezionare la superficie per la quale è necessario impostare il riferimento. L'area di destinazione verrà evidenziata.
Precauzione
- Nei seguenti casi, non è possibile impostare il riferimento e il pulsante non può essere cliccato.
- – Le parti hanno una o più tasche (escluse le superfici con smusso a C e raccordi)
- – Una delle dimensioni esterne è inferiore a 10 mm
- – Una delle dimensioni esterne è superiore a 300 mm
- Le impostazioni del punto di riferimento non sono disponibili per forme che contengono forme a tasca all’interno della parte.

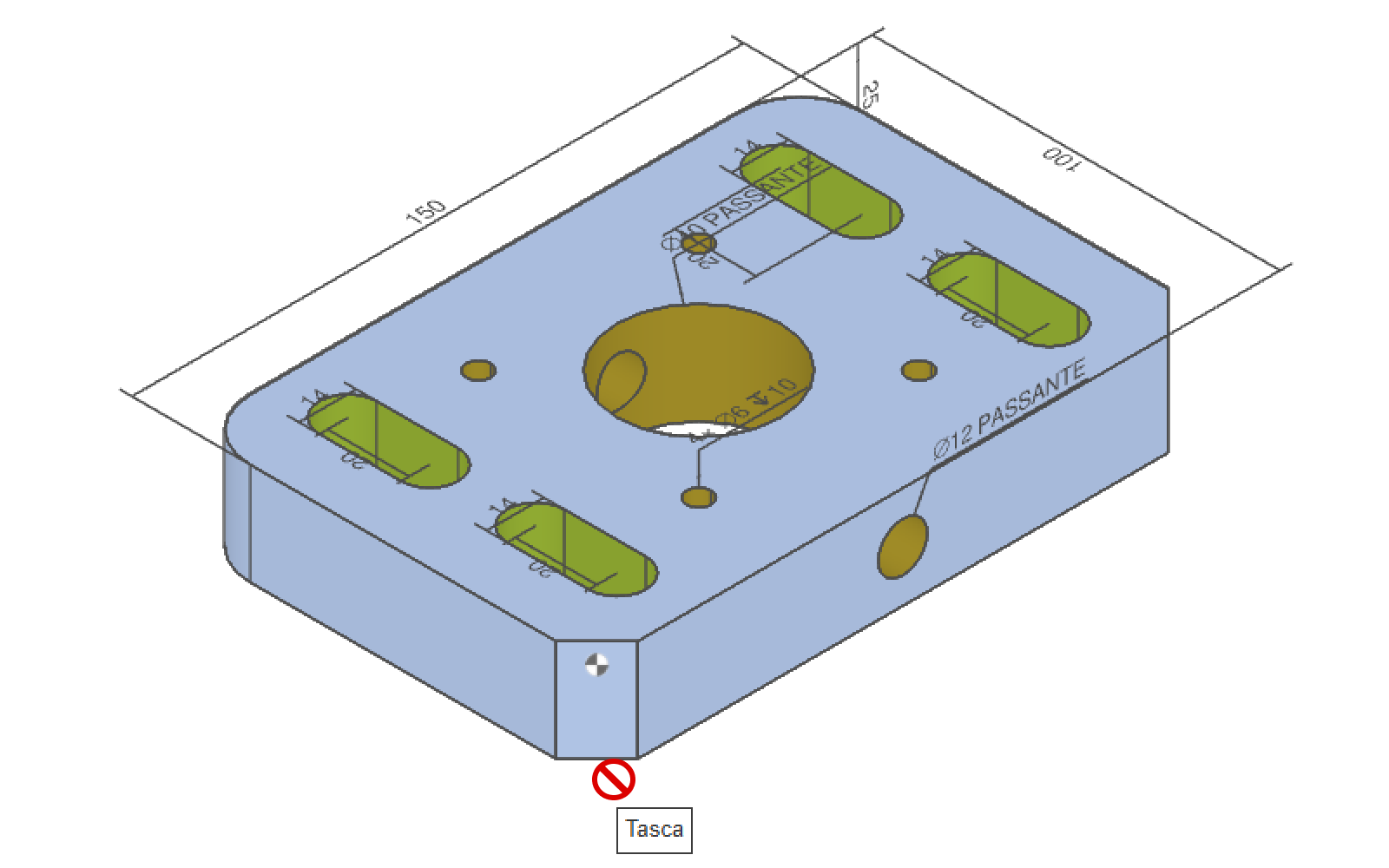

- Se la superficie non è selezionabile, quando si passa il mouse su di essa viene visualizzata l’icona “Non selezionabile”.
FASE3
Selezionare il simbolo della funzione "riferimento" e fare clic su “Aggiorna”.
Suggerimento
- Fare clic sul pulsante “Impostazioni tolleranza geometrica” per procedere con le impostazioni.
- *Le impostazioni fino a questo punto verranno salvate temporaneamente.
- Riferimento>>>Come impostare una tolleranza geometrica FASE2
Precauzione
- – Le seguenti cinque lettere dell’alfabeto non vengono visualizzate.
- I: Può essere confusa con il numero 1
- O: Può essere confusa con il numero 0
- Q: Può essere confusa con il numero 9
- V: Può essere confusa con la lettera U
- T: Può essere confusa con la tolleranza geometrica ⊥ (perpendicolarità)
- N: Può essere confusa con il numero 2 o con la lettera Z quando è posizionata verticalmente
- Z: può essere confusa con il numero 2 o con la lettera N quando è posizionata verticalmente
FASE4
Una volta impostato un simbolo di riferimento, questo sarà visibile sullo schermo e nella visualizzazione ad albero.
Come impostare una tolleranza geometrica
FASE1
Selezionare
dall'icona in alto. È anche possibile utilizzare il tasto di scelta rapida (G) per selezionarlo.
FASE2
Selezionare la superficie per la quale è necessario impostare le tolleranze geometriche. L'area di destinazione verrà evidenziata.
Precauzione
- Se la superficie non è selezionabile, quando si passa il mouse su di essa verrà visualizzata l’icona “Non selezionabile”.
FASE3
Selezionare un simbolo di tolleranza geometrica. Il simbolo può essere scelto tra Parallelismo, Planarità o Perpendicolarità. Una volta completata la selezione, fare clic sul pulsante “Aggiorna”.
Suggerimento
- Anche se le impostazioni del punto di riferimento non sono state completate, è possibile specificare un altro punto di riferimento facendo clic sul pulsante “Impostazioni punto di riferimento” in basso a sinistra.
- *Le impostazioni fino a questo punto verranno salvate temporaneamente.
I valori di tolleranza che possono essere inseriti sono i seguenti.
| Tolleranza geometrica | Icona | Intervallo di tolleranza |
|---|---|---|
| Parallelismo |  |
0,02～0,99 |
| Planarità |  |
0,02～0,99 |
| Perpendicolarità |  |
0,02～0,99 |
| Dimensione massima | Valore minimo impostabile | Valore garantito |
|---|---|---|
| ~100mm | 0,02 mm o meno | 0,02 mm o meno |
| ~200mm | 0,02 mm o meno | 0,04 mm o meno |
| ~300mm | 0,03 mm o meno | 0,09 mm o meno |
| ~400mm | 0,05 mm o meno | 0,2 mm o meno |
Precauzione
- Per specificare il parallelismo e la perpendicolarità è necessario un punto di riferimento. Identificarlo dopo aver impostato il punto di riferimento.
- La stessa tolleranza geometrica non può essere duplicata sulla stessa superficie.
FASE4
Se sono necessari simboli per tolleranze geometriche e valori di tolleranza, cliccare sul pulsante “Aggiorna” dopo aver completato la selezione del punto di riferimento.
Suggerimento

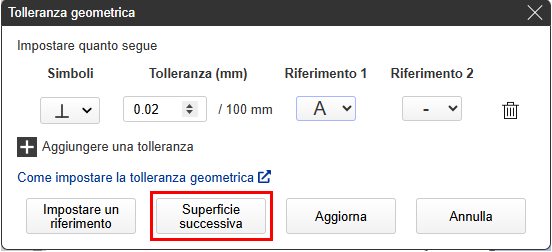

- Cliccando “Seleziona superficie successiva” senza premere Aggiorna, è possibile impostare una nuova tolleranza geometrica su un’altra superficie.
- *Le impostazioni fino a questo punto vengono salvate temporaneamente.
FASE5
Dopo aver aggiornato le impostazioni di tolleranza geometrica, è possibile visualizzare il simbolo di tolleranza geometrica sullo schermo e nella visualizzazione ad albero.

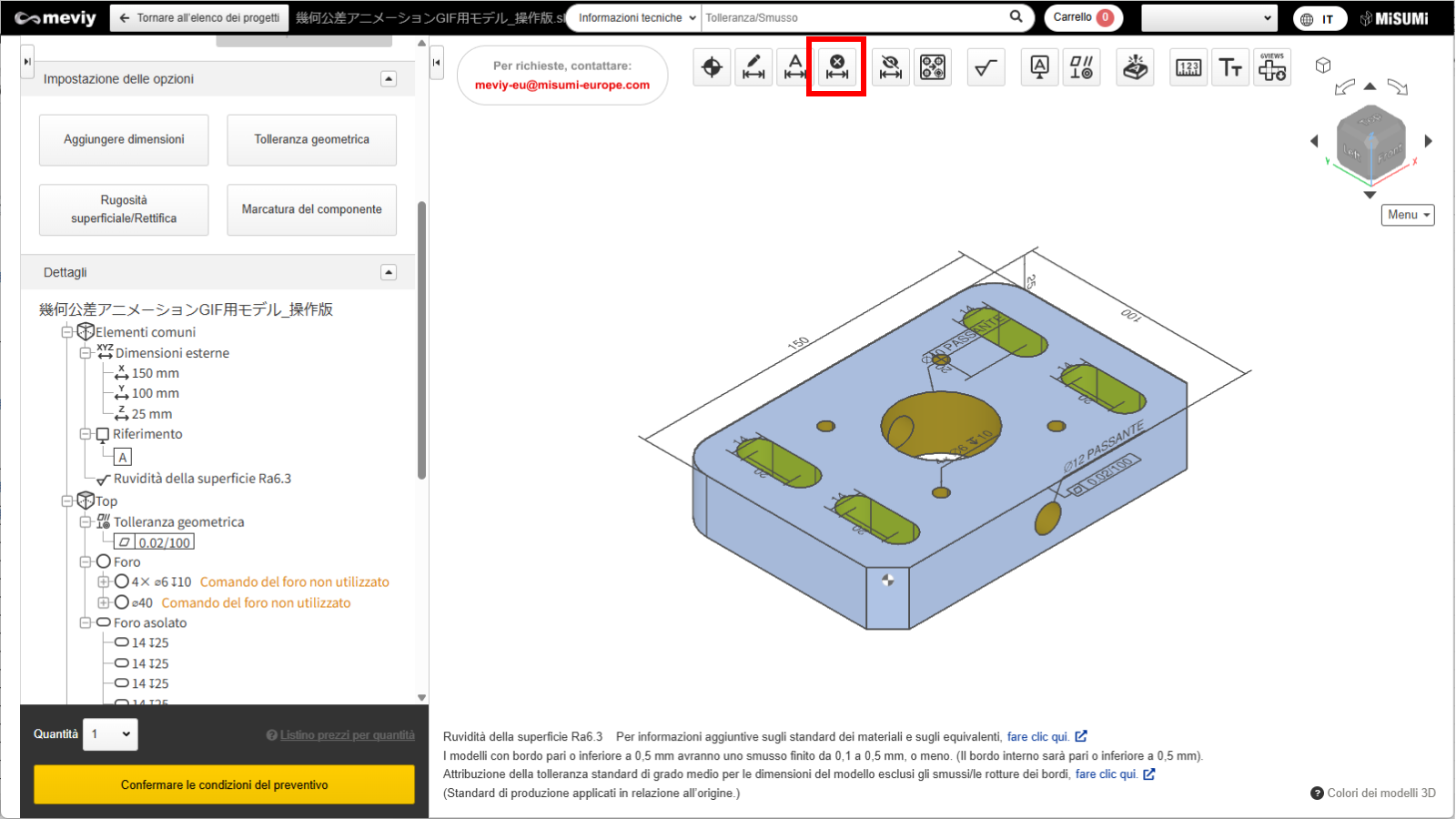

Come eliminare un riferimento o una tolleranza geometrica
FASE1
Selezionare
dalle icone in alto.

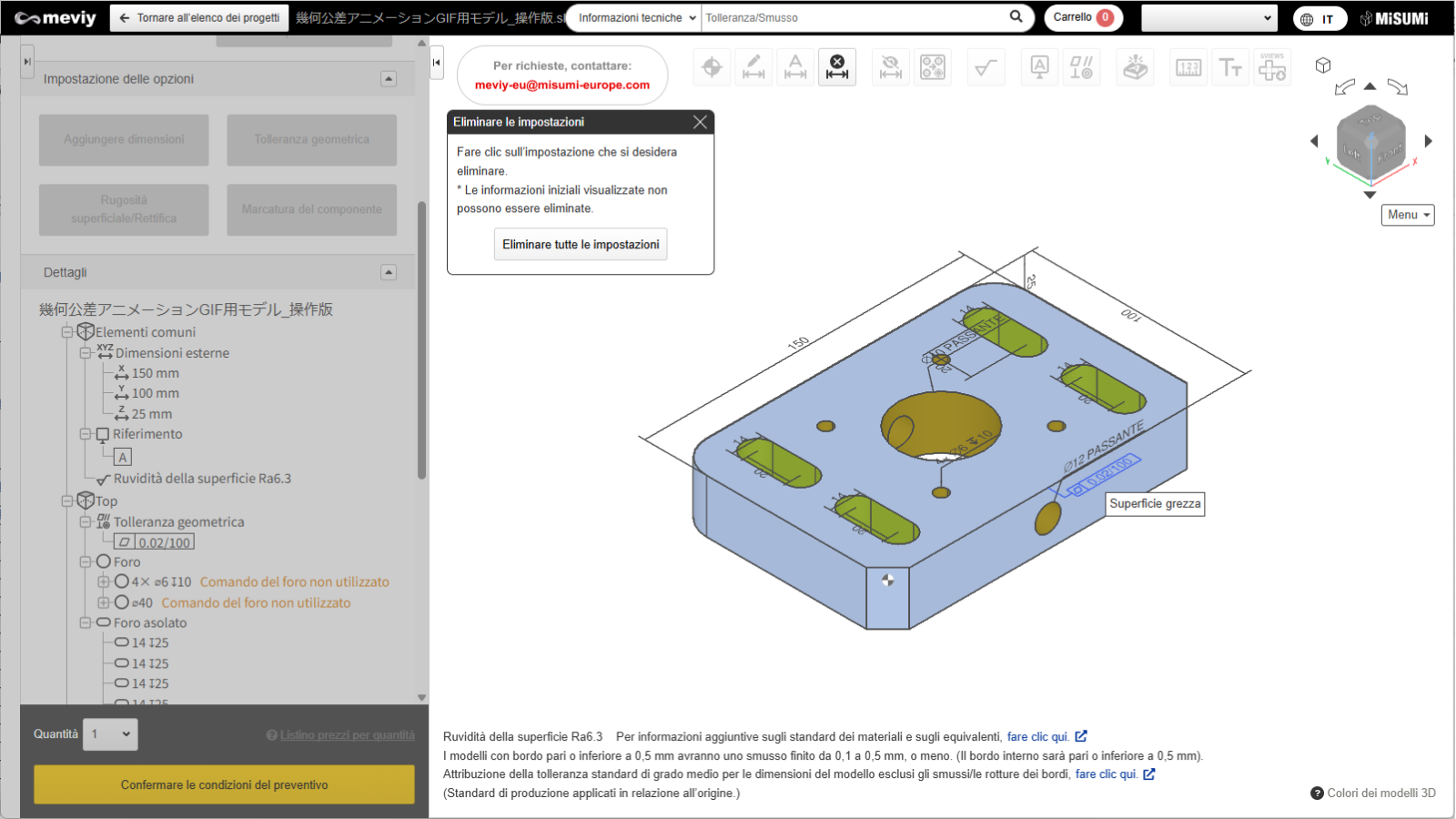

FASE2
Viene visualizzato il messaggio “Cliccare su Cancella impostazioni”. Selezionare la tolleranza geometrica/il punto di riferimento che si desidera cancellare. La tolleranza geometrica/il punto di riferimento corrispondente si illumina in blu. Verrà cancellato quando si clicca su di esso.
Precauzione
Si prega di notare che cliccando sul pulsante “Elimina tutte le impostazioni” verranno eliminate tutte le impostazioni definite.
