Aggiungere / eliminare quote angolari e tolleranze angolari
Aggiungere quote angolari e tolleranze angolari

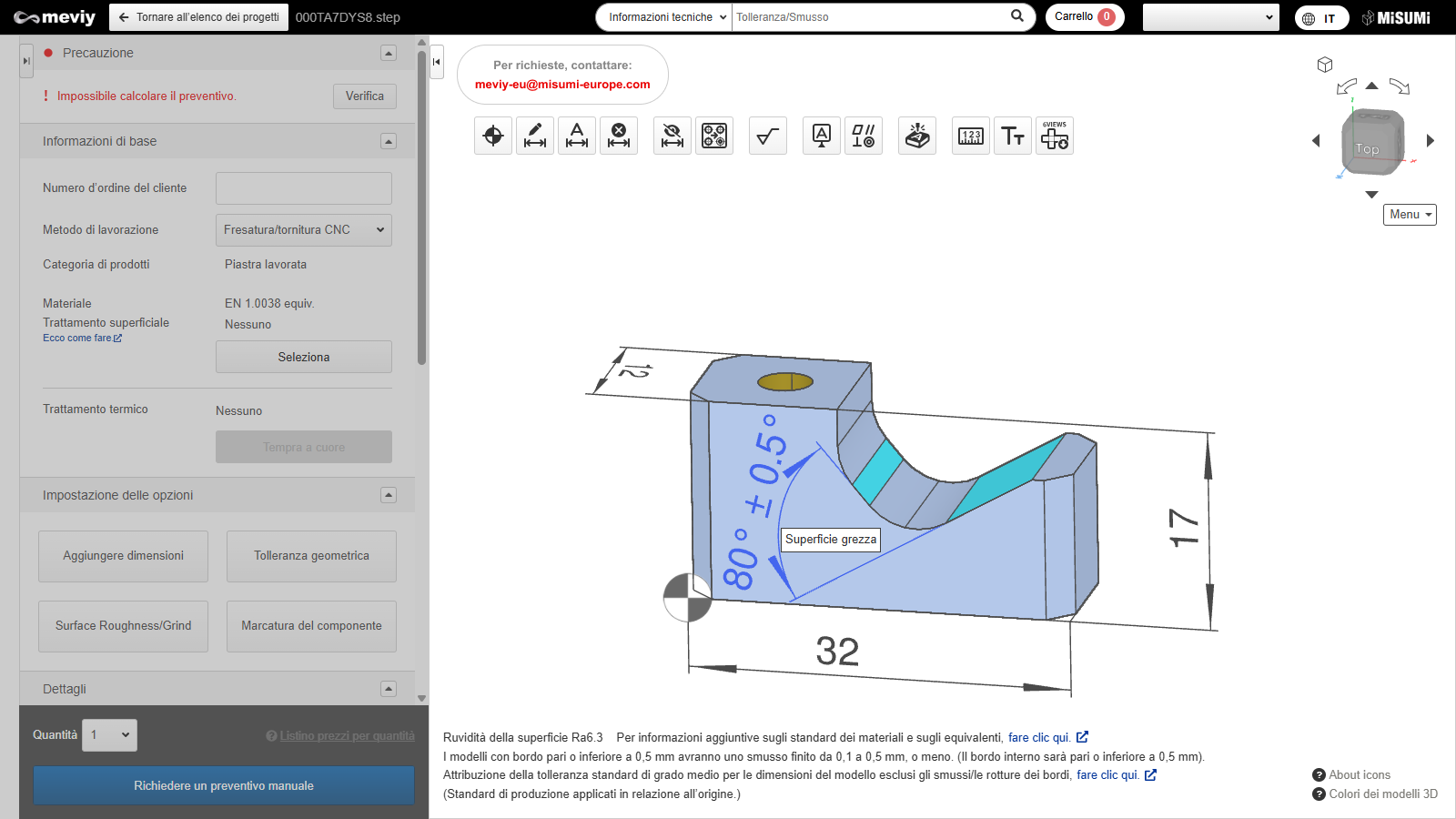

1. Fare clic su
, poi cliccare sulle due “superfici” tra cui si desidera aggiungere la quota.
, poi cliccare sulle due “superfici” tra cui si desidera aggiungere la quota.

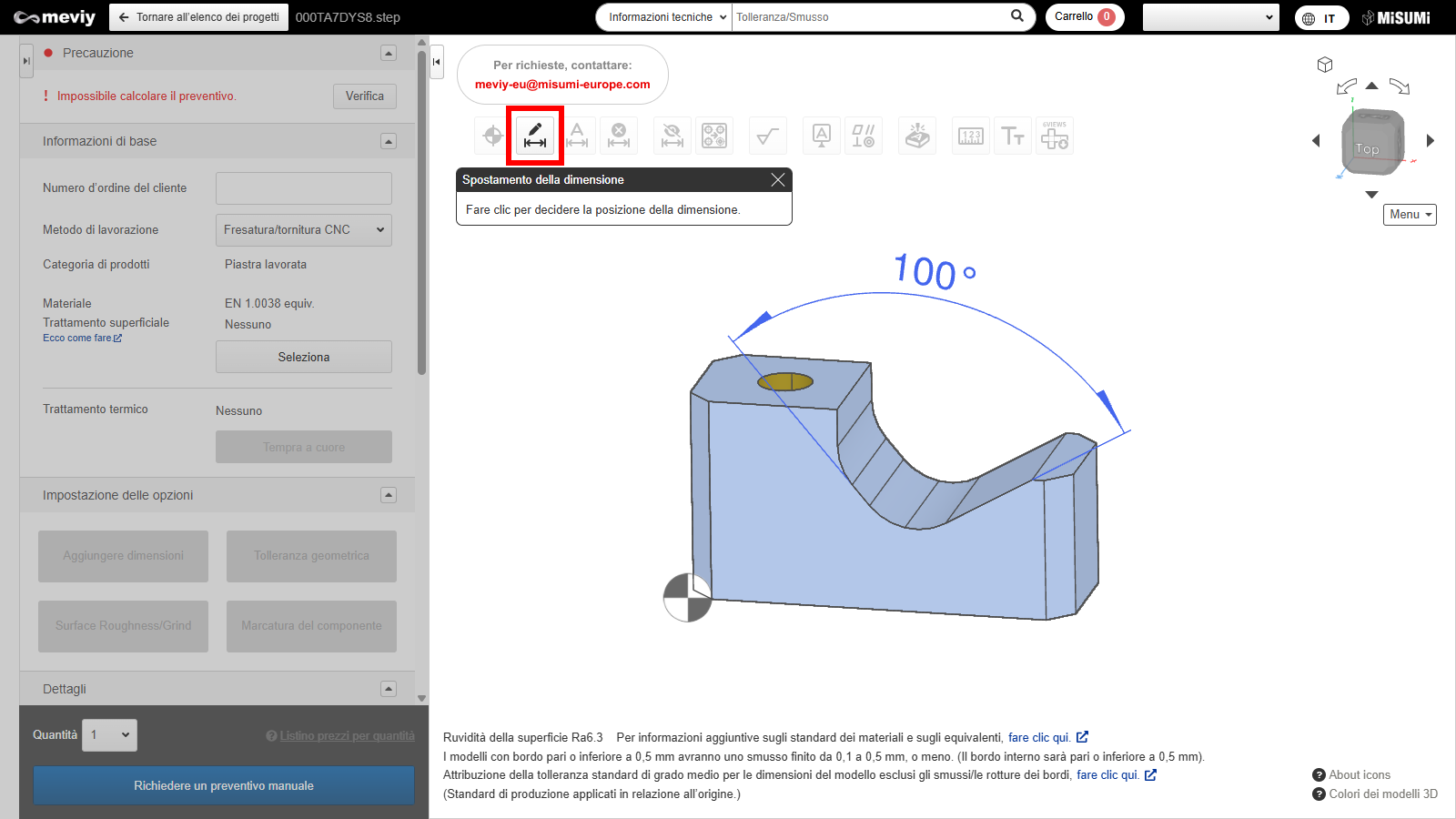

2. Fare clic nella posizione in cui si desidera visualizzare la quota.
- La posizione della quota viene confermata.
- Verrà visualizzata la finestra di dialogo “Aggiungi quota angolare”.
Notes
Facendo clic su
non verranno aggiunte le quote angolari.

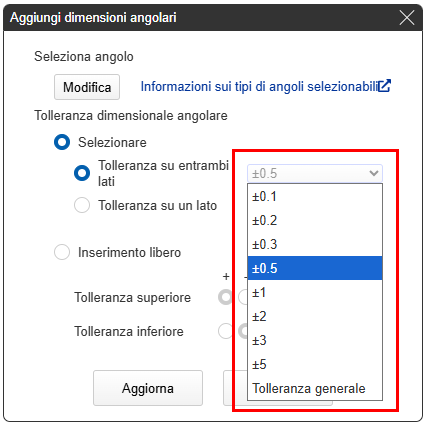

- 3. Dal menu a discesa, selezionare il valore della tolleranza angolare desiderata.
- Se il valore desiderato non è presente, specificarlo nel campo “Input libero”.
Eliminare quote angolari e tolleranze angolari
Se una quota è stata aggiunta per errore o non è più necessaria, può essere eliminata.

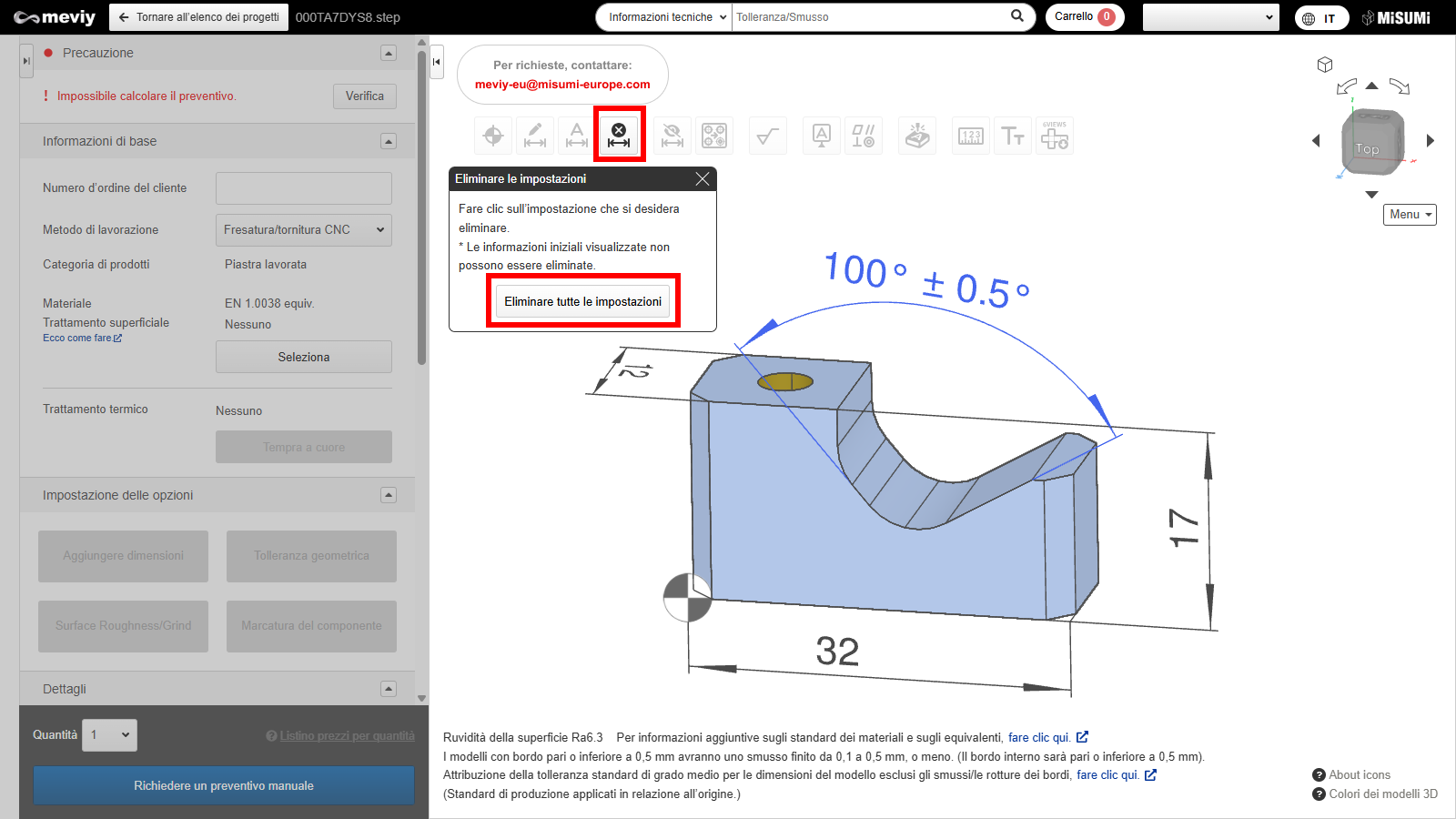

Fare clic su
e poi sulla quota da eliminare.
e poi sulla quota da eliminare. Selezionare nuovamente l'angolo che si desidera visualizzare
Se si desidera modificare l’angolo di visualizzazione dopo aver posizionato la quota, è possibile selezionarlo di nuovo.

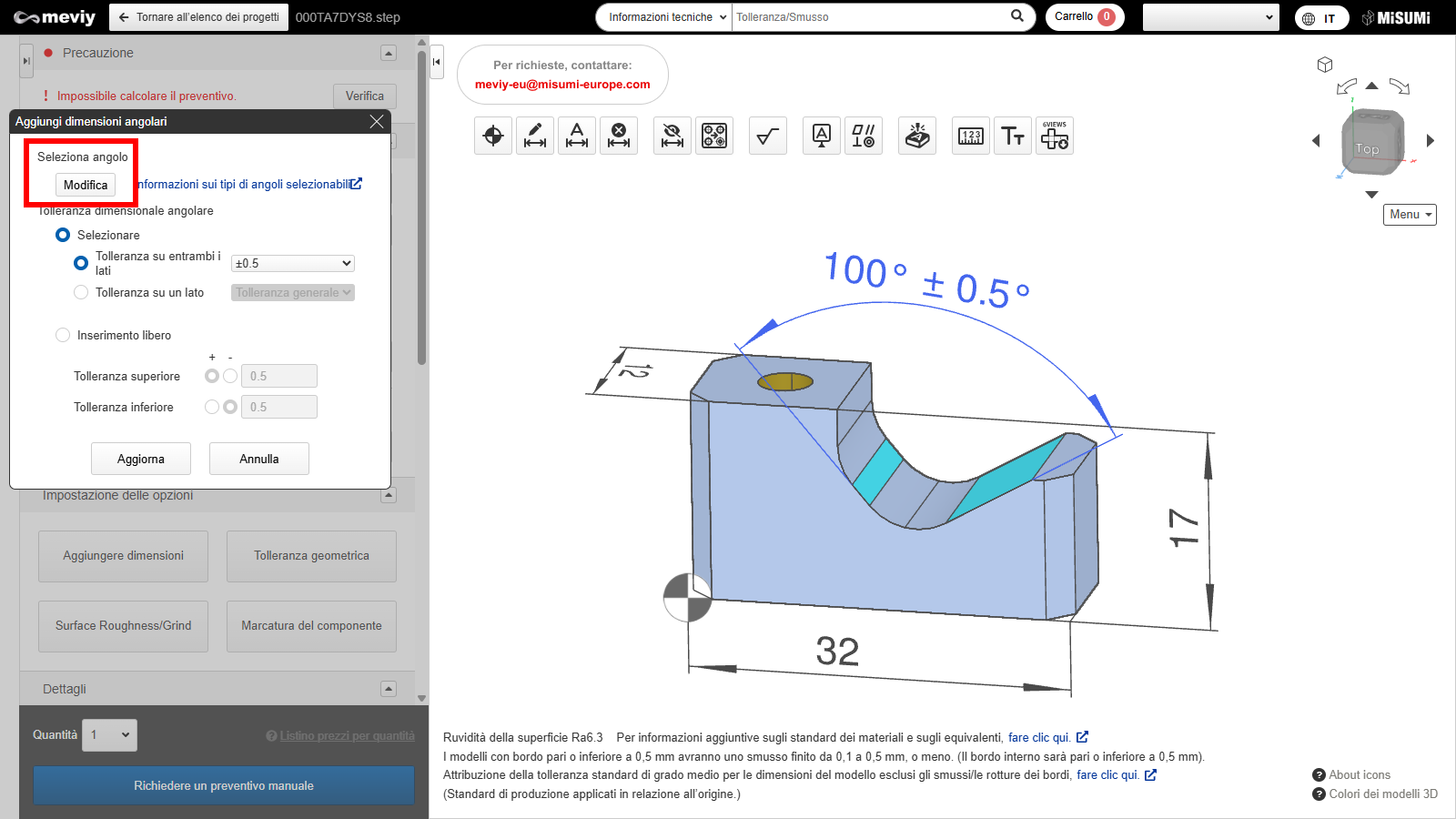

1. Fare clic su
sotto “Seleziona di nuovo l’angolo”.
sotto “Seleziona di nuovo l’angolo”.
- Selezionare nuovamente la posizione della quota da visualizzare.
2. Fare clic sulla posizione della quota angolare che si desidera impostare.
- La posizione della quota viene confermata.
- I valori di tolleranza impostati precedentemente verranno mantenuti.
