Come utilizzare il visualizzatore 3D

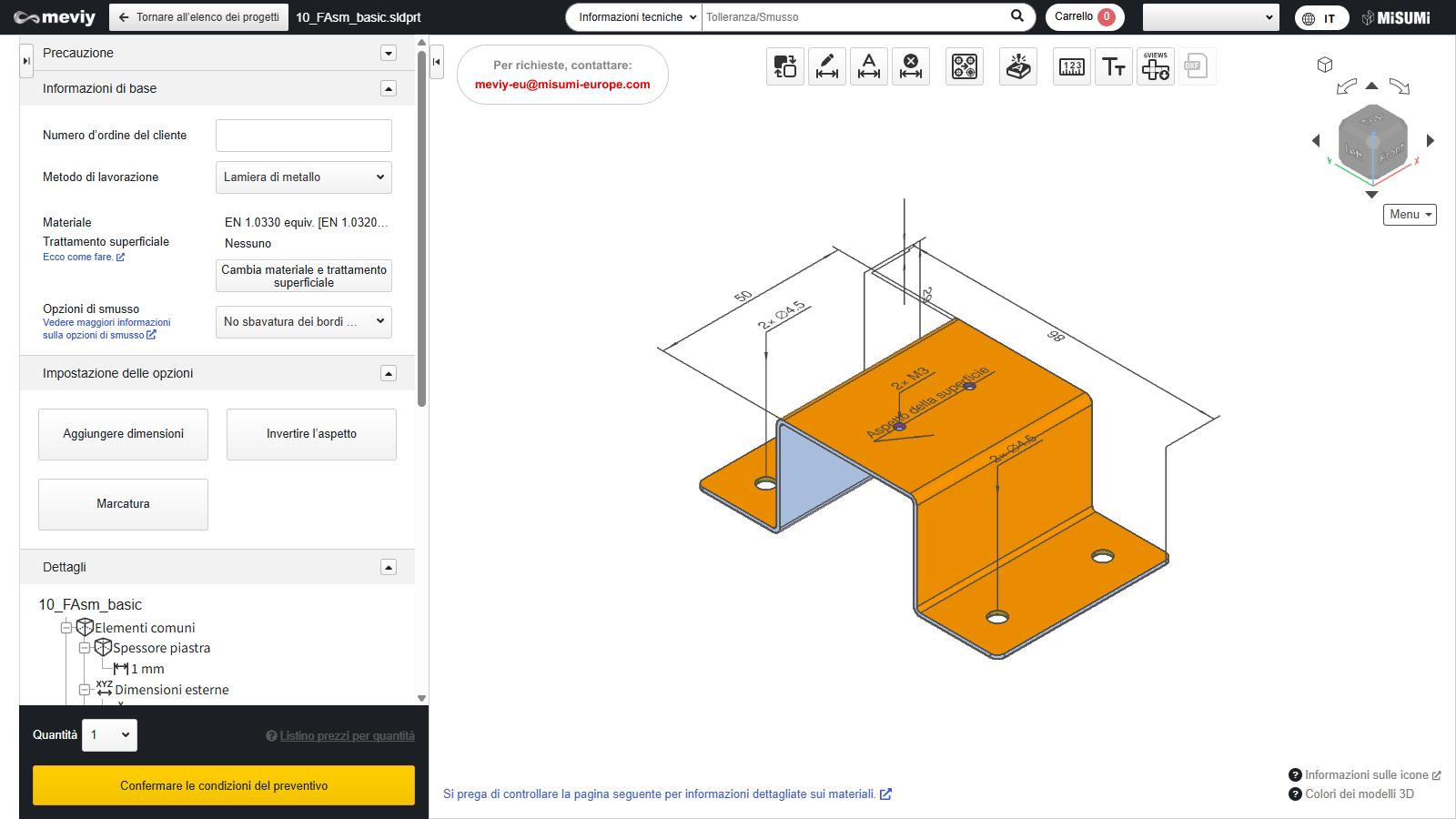

- Il Visualizzatore 3D consente di manipolare i modelli dai dati 3D caricati su meviy in modo simile al software CAD.
- → Controllo dei modelli con il mouse
(1) Barra degli strumenti
Di seguito sono specificati i nomi di ciascuno strumento e le operazioni che è possibile eseguire con essi.
| Nome funzione | Cosa è possibile fare |
|---|---|
| Se l’aspetto esterno delle facce identificate da meviy (facce colorate in arancione scuro) è diverso da quello previsto, è possibile invertire le facce interne ed esterne. |
|
|
|
|
| Rimuove le dimensioni aggiunte. → Aggiunta/Rimozione di dimensioni |
| È possibile dividere i fori raggruppati durante il riconoscimento della forma. → Divisione di fori raggruppati |
| Nome funzione | Cosa è possibile fare |
|---|---|
|
|
|
Questa funzione consente di misurare i modelli caricati.→Misurazione dei modelli 3D |
|
È possibile modificare la dimensione del carattere. → Modifica dimensione carattere |
|
Scarica i file immagine che raffigurano ciascuna direzione ortogonale dei modelli 3D e disponili tramite proiezione ad angolo di 3°. |
(2) Cubo
Ruotare il cubo per modificare l’orientamento delle parti attualmente visualizzate.
Fare clic su
[Vista isometrica] per tornare alla vista isometrica (orientamento predefinito).
[Vista isometrica] per tornare alla vista isometrica (orientamento predefinito). (3) Impostazioni display
Spostare il mouse sull’icona
per visualizzare il menu delle impostazioni del display. Qui è possibile modificare il metodo di visualizzazione del modello 3D e attivare o disattivare la visualizzazione delle informazioni testuali nel visualizzatore 3D.
per visualizzare il menu delle impostazioni del display. Qui è possibile modificare il metodo di visualizzazione del modello 3D e attivare o disattivare la visualizzazione delle informazioni testuali nel visualizzatore 3D. (4) PMI
PMI è l’abbreviazione di Product Manufacturing Information (Informazioni sulla produzione del prodotto) e si riferisce alle informazioni testuali relative a dimensioni e fori. La posizione del display PMI può essere spostata trascinandolo.
