Scarica file DXF 2D

  • Questa funzione consente di esportare in DXF 2D le forme e le quote visualizzate nel Visualizzatore 3D.
  • *La versione .dxf generata è AutoCAD 2018 DXF (*.dxf).
  • *Il cartiglio utilizzato è il cartiglio standard MISUMI.
  • *Regola di denominazione del file: il nome del file include il codice componente.

Precauzione

Le informazioni contenute nel cartiglio del disegno DXF sono in lingua inglese.

Come scaricare un file DXF 2D

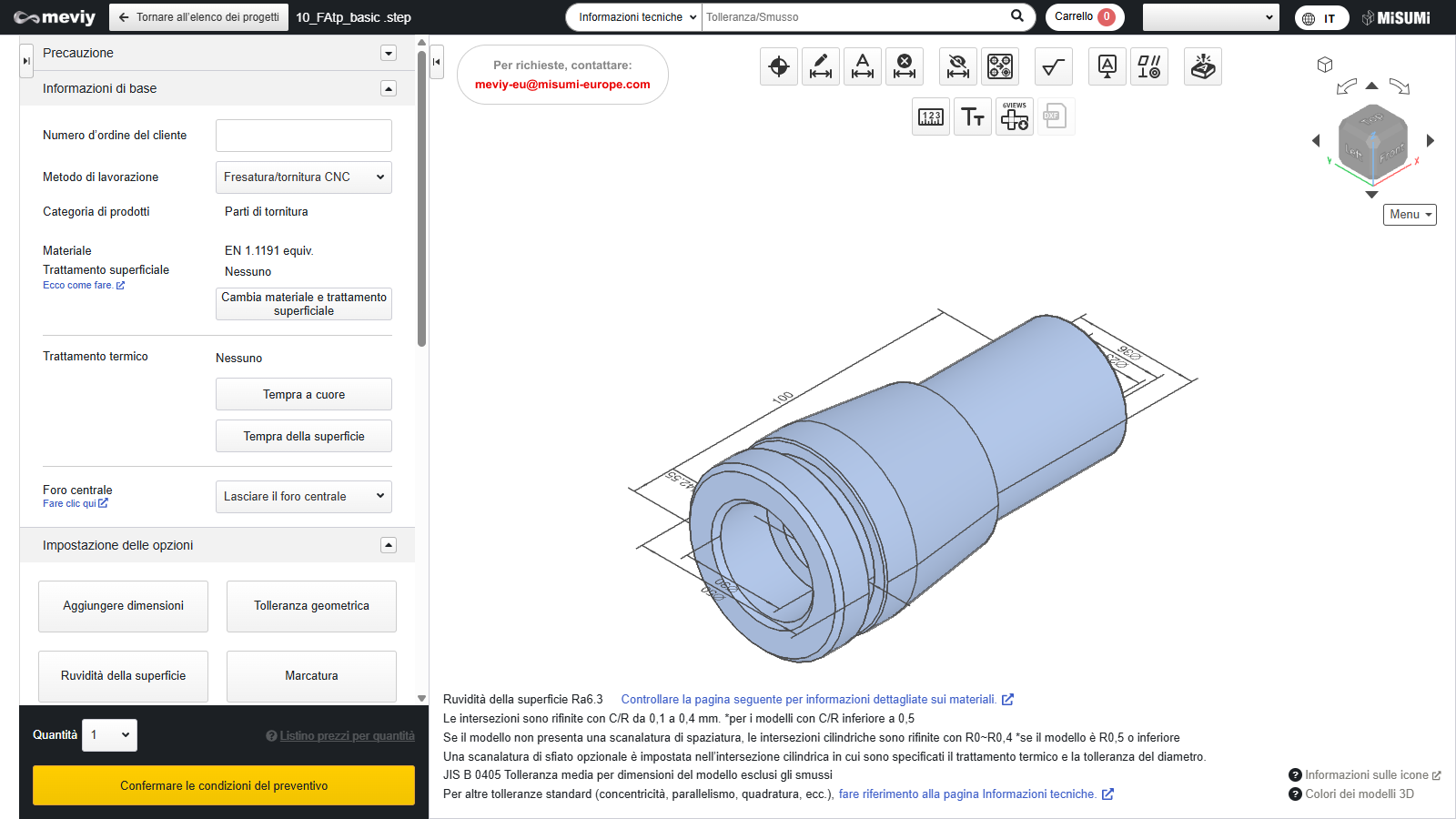

STEP 1　Finalizzazione delle condizioni di preventivazione

  • Per scaricare il file “2D DXF”, devi finalizzare le condizioni del preventivo e definire il numero di parte.
  • Una volta confermato il numero di parte, l’icona “2D DXF” verrà attivata e potrai selezionarla.

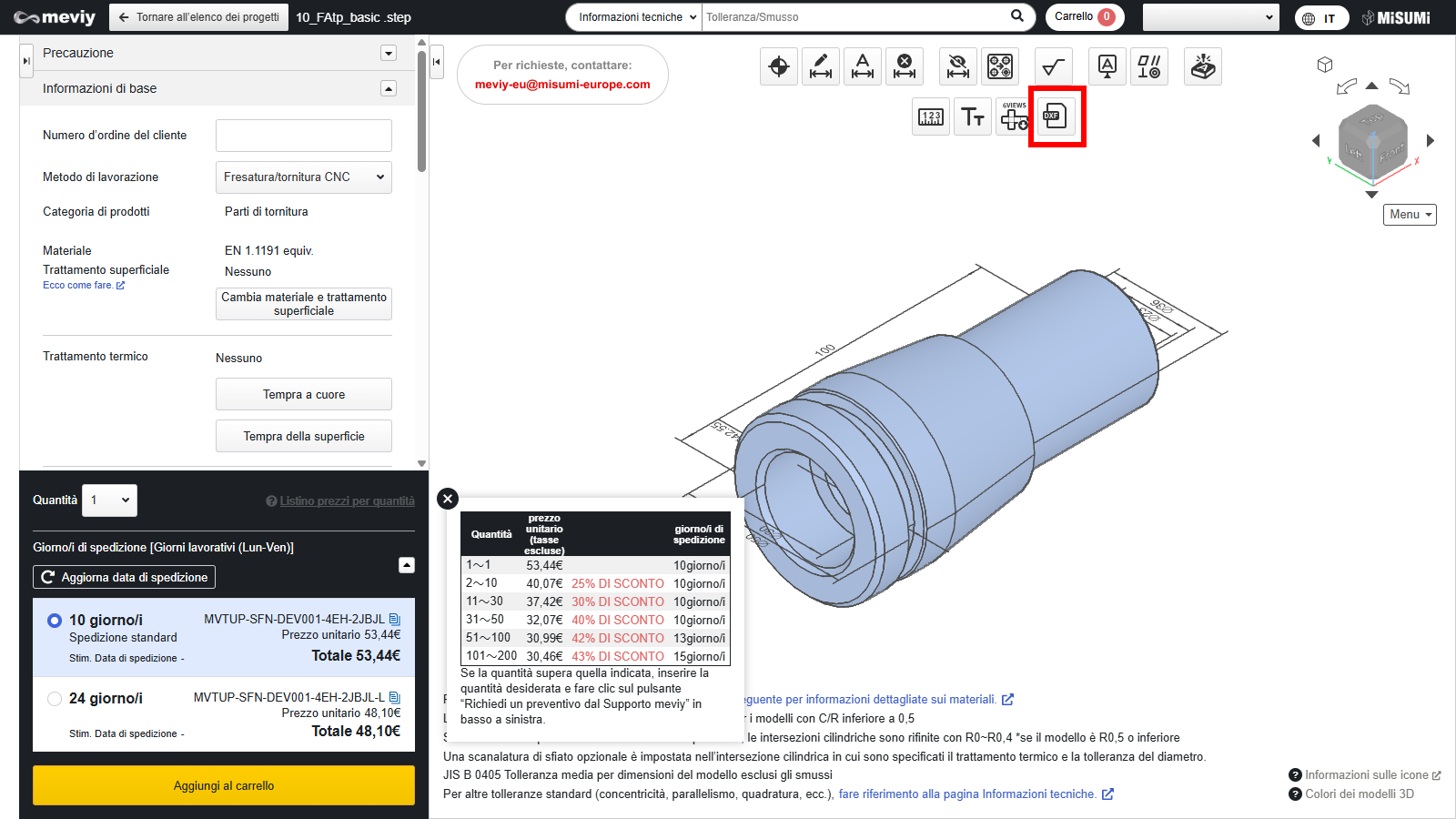

STEP 2　Scegli 2D DXF

  • Seleziona dall’icona in alto.
  • Puoi anche selezionarlo con i tasti scorciatoie (Shift + X).

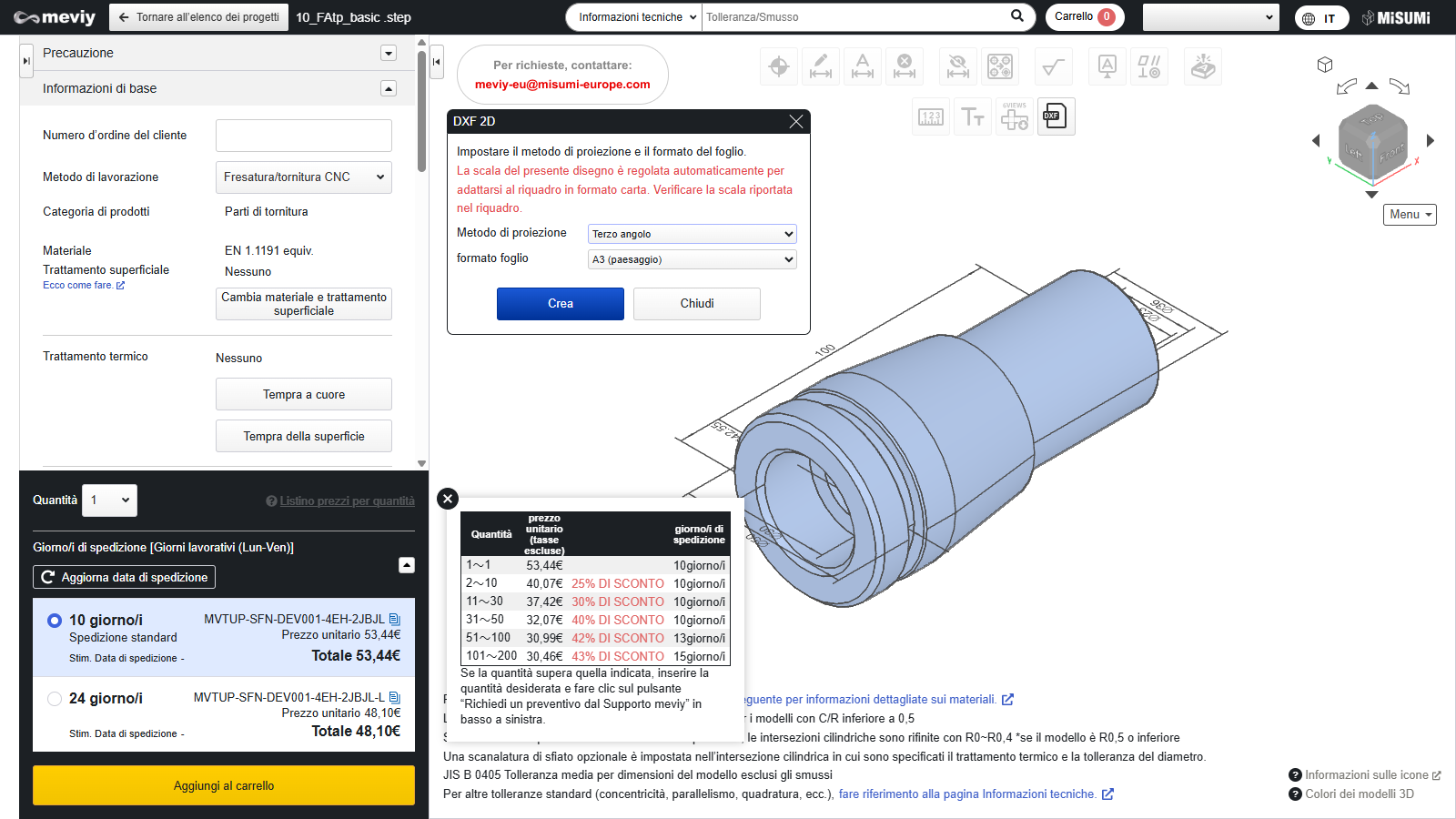

STEP 3　Selezione del metodo di proiezione e del formato carta

Selezionare il metodo di proiezione e il formato carta, quindi fare clic su Genera.

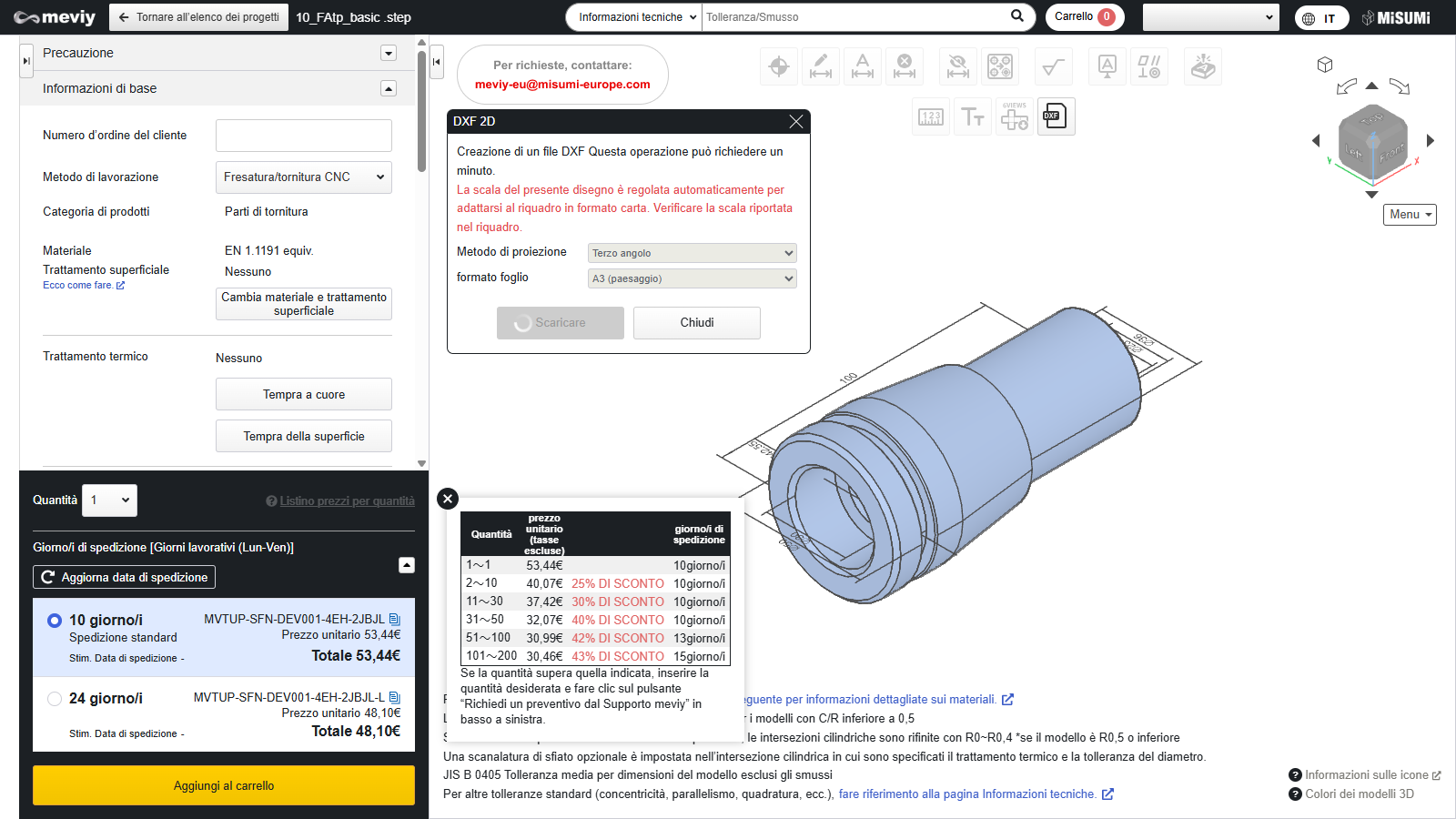

STEP 4　Generazione di file DXF

  • Attendere il completamento della generazione.
  • Durante il processo, è possibile chiudere la finestra di dialogo e continuare altre operazioni.

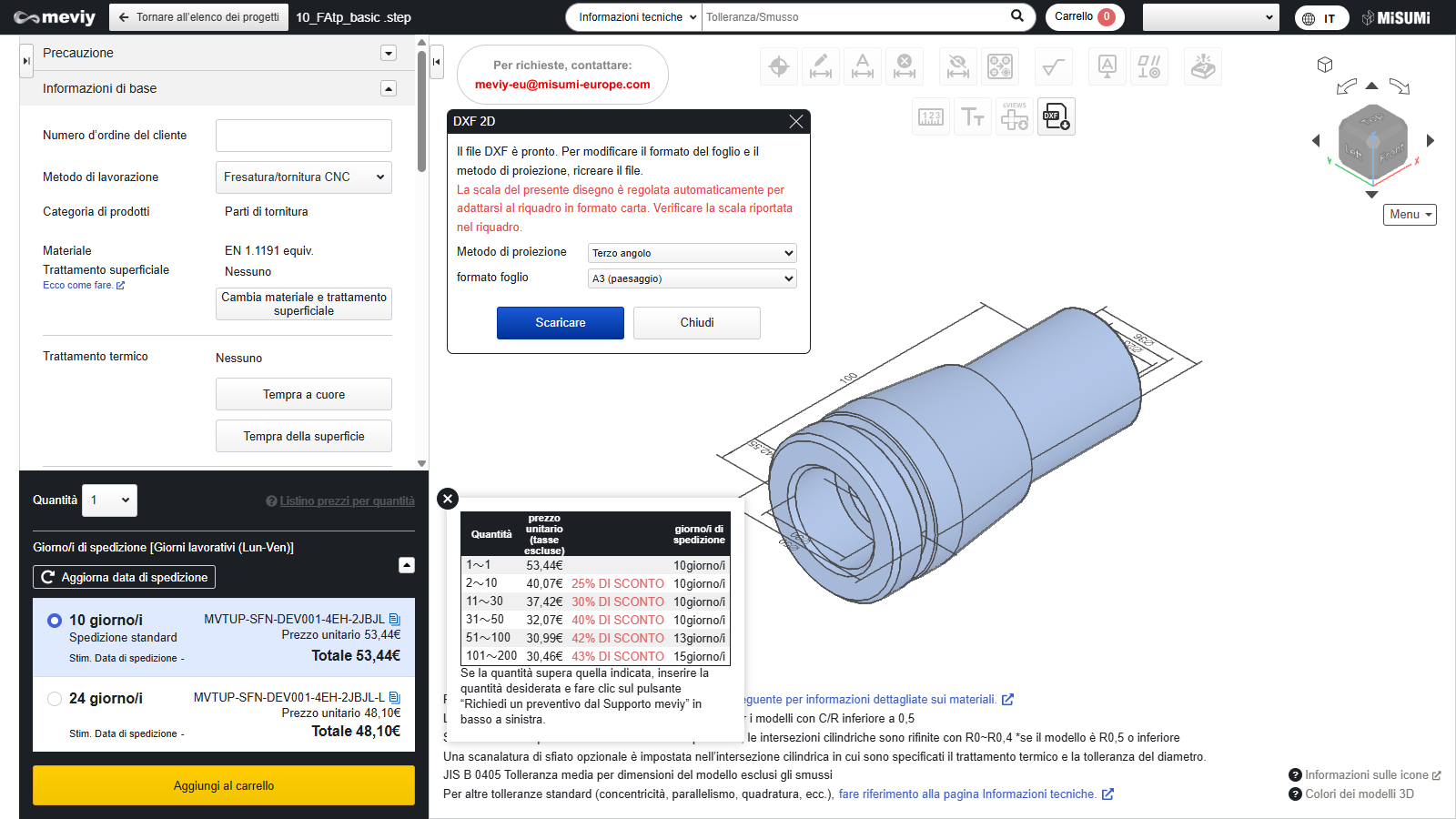

STEP 5　Scarica file DXF

  • Una volta generato il file DXF, sarà disponibile per il download.
  • Se si modificano il metodo di proiezione o il formato carta, è possibile rigenerare il file.

Precauzione

  • In caso di rigenerazione, il processo tornerà allo STEP 4 di questa pagina.
  • La scala del disegno viene automaticamente adattata al cartiglio in base al formato carta selezionato. Verificare la scala indicata nel cartiglio del disegno.
