Piegatura FR e piegatura a R con stampi speciali – Panoramica di materiali e dimensioni

Spessore lamiera e dimensione R target per forme con piegatura a R

  • Le forme con piegatura a R vengono generalmente realizzate tramite piegatura FR (feed bending). In questo processo, sulla zona piegata rimangono segni continui dello stampo.
    Per i dettagli, consultare le “Specifiche di curvabilità”.
  • Se la piegatura FR risulta difficoltosa, verranno proposte dimensioni R compatibili con la piegatura standard (V-bending) o con stampi speciali per piegatura a R.
    In caso di accettazione, la dimensione R verrà modificata automaticamente su meviy.
  • Per i dettagli, fare riferimento alla tabella di conversione delle dimensioni R riportata di seguito.

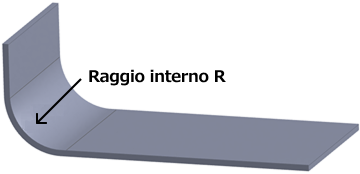

■Intervallo di R interno piegabile con FR
SpessoreR interno minimoR interno massimo
0,810150
1,010150
1,210150
1,510150
1,610150
2,010 *150
2,315150
2,510150
3,030150
3,230150

*Per i materiali in acciaio, il R interno minimo è R15.

■Tabella di conversione delle dimensioni R quando la piegatura FR non è lavorabile
Dimensione R interna prima della conversioneDimensione R interna dopo la conversioneProcesso di piegatura utilizzato
Entro 2 volte lo spessore della lamieraSpessore lamiera (valore di riferimento)Piegatura standard (V-bending)
Inferiore a R3Spessore lamiera (valore di riferimento)
R3 ≤ R ＜ R6R3Piegatura a R con stampi dedicati
R6 ≤ R ＜ R10R6
R10 ≤ R ＜ R12,5R10
R12,5 ≤ R ＜ R15R12,5
R15 ≤ R ＜ R17,5R15
R17,5 ≤ R ＜ R20R17,5
R20 ≤ R ＜ R22,5R20
R22,5 ≤ R ＜ R25R22,5
R25 ≤ R ＜ R30R25
R30 ≤ R
  • Non supportato
  • *Si prega di richiedere un preventivo manuale al referente.
ー

Materiali e trattamenti superficiali supportati per forme con piegatura a R

I materiali e i trattamenti superficiali compatibili con la piegatura a R sono i seguenti.

Materiale: AcciaioTrattamento superficialePiegatura a R disponibile
Piegatura FRPiegatura a R con stampi dedicati
  • EN 1.0330 equiv.
  • [EN 1.0320 equiv. (laminato a caldo)]
–Preventivi automaticiPreventivi automatici
Verniciatura a polvere
Verniciatura
Nichelatura (chimica, nera)
Ossido nero
Cromato trivalente (trasparente)
Crimato trivalente (nero)Preventivi automaticiPreventivo manuale
EN 1.0330 equiv. (Zincatura elettrolitica)Zincatura elettroliticaPreventivi automaticiPreventivi automatici

EN 1.0330 equiv. (zincato)

Galvanizzato

Materiale: acciaio inossidabile Metodo di finitura Piegatura a R disponibile
Piegatura FR Piegatura a R con stampi dedicati
EN 1.4301 equiv. 2B Preventivi automatici Preventivi automatici
  • Lucidatura su un solo #400 (lato formato)
  • con film protettivo monolato
 Preventivo manuale
  • Finitura spazzolata su un solo lato (lato stile)
  • Lenzuolo protettivo monolato
 Preventivo manuale Non supportati
EN 1.4016 equiv. 2B Preventivi automatici Preventivi automatici



Materiale: AlluminioTrattamento superficialePiegatura a R disponibile
Piegatura FRPiegatura a R con stampi dedicati
EN AW−5052 equiv.—Preventivi automaticiPreventivi automatici
Anodizzatura (trasparente)
Anodizzatura (nero)
Anodizzatura (nero opaco)
Passivazione con cromato trivalente (SurTec 650)
  • EN AW-5052 equiv.
  • (piastra anodizzata prefinita (trasparente))
Anodizzatura (trasparente)
  • EN AW-5052 equiv.
  • (piastra prefinita anodizzata (nera))
Anodizzatura (nero)



Materiale: metallo perforatoDiametro foro × passo foroPiegatura a R disponibile
Piegatura FRPiegatura a R con stampi dedicati
  • EN 1.4301 equiv. – BA, Tipo di foro tondo sfalsato a 60°
ø1 × 2pPreventivi automaticiPreventivi automatici
ø2 × 3p
ø3 × 5p
ø5 × 8p
ø8 × 12p
