Specifiche per filettatura esterna e interna, chiavi di accesso, fori e tasche

Filettatura esterna e interna (mm)

Di seguito è riportato l’elenco delle filettature esterne e interne supportate.

Attenzione

Le filettature non elencate nella tabella delle specifiche non sono supportate.

Attenzione

  • La funzione di riconoscimento automatico del tipo di foro non è supportata per il diametro interno nella lavorazione di o. Configurare le impostazioni nel Visualizzatore 3D.
  • Per le differenze tra diametri interni e fori, fare clic qui.→Linee guida per la progettazione＞Condizioni di riconoscimento delle parti di tornitura＞Condizioni di riconoscimento del diametro esterno e interno
〇​ Filettatura esterna e interna disponibili per preventivo automatico
⚫️​ Fori filettati lavorati con macchine a controllo numerico disponibili per preventivo automatico
△​
  • Supportato per preventivo automatico previa accettazione dell’accordo di qualità
  • *Poiché non sono previsti bulloni e dadi da ispezionare, i prodotti vengono lavorati utilizzando i valori target delle dimensioni standard delle filettature metriche e spediti senza ispezione
✖​ Non lavorabile
  • *Filettatura interna: filettatura realizzata al tornio sull’asse centrale
  • *Foro filettato: filettatura eseguita con centro di lavoro (MC) non sull’asse centrale
  • →Linee guida per la progettazione＞Condizioni di riconoscimento delle parti di tornitura＞Condizioni di riconoscimento del diametro esterno e interno
Diametro nominale​ Diametro modello (ø) mm Passo1​ Filettatura esterna Filettatura interna・Fori filettati Passo2 Filettatura esterna Filettatura interna・Fori filettati Passo3 Filettatura esterna Filettatura interna・Fori filettati Passo4 Filettatura esterna Filettatura interna・Fori filettati Passo5 Filettatura esterna Filettatura interna・Fori filettati
Filettatura esterna Filettatura interna Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro Filo destro Filo sinistro
M2 1,7~2 1,5～2 0,4 〇 〇 〇⚫️ 〇 0,25 〇 △ 〇⚫️ △
M2,2 1,7～2,2 1,7～2,2 0,45 〇 △ 〇⚫️ ✖ 0,25 〇 △ 〇⚫️ ✖
M2,5 2,2～2,5 2～2,5 0,45 〇 〇 〇⚫️ ✖ 0,35 〇 △ 〇⚫️ ✖
M3 2,6～3 2,4～3 0,5 〇 〇 〇⚫️ 〇 0,35 〇 △ 〇⚫️ △
M3,5 3,1～3,5 2,8～3,5 0,6 〇 △ 〇⚫️ △ 0,35 〇 △ 〇⚫️ △
M4 3,5～4 3,2～4 0,7 〇 〇 〇⚫️ 〇 0,5 〇 △ 〇⚫️ △
M4,5 4～4,5 3,6～4,5 0,75 〇 △ 〇⚫️ △ 0,5 〇 △ 〇⚫️ △
M5 4,4～5 4,1～5 0,8 〇 〇 〇⚫️ 〇 0,5 〇 △ 〇⚫️ △
M5,5 5,1～5,5 4,9～5,5 0,5 〇 △ 〇⚫️ △
M6 5,3～6 4,9～6 1,0 〇 〇 〇⚫️ 〇 0,75 〇 〇 〇⚫️ 〇
M7 6,3～7 5,9～7 1,0 〇 △ 〇⚫️ △ 0,75 〇 △ 〇⚫️ ✖
M8 7,1～8 6,6～8 1,25 〇 〇 〇⚫️ 〇 1,0 〇 〇 〇⚫️ 〇 0,75 〇 △ 〇⚫️ △
M9 8,1～9 7,6～9 1,25 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △ 0,75 〇 △ 〇⚫️ ✖
M10 9～10 8,3～10 1,5 〇 〇 〇⚫️ 〇 1,25 〇 △ 〇⚫️ 〇 1,0 〇 △ 〇⚫️ 〇 0,75 〇 △ 〇⚫️ △
M11 10～11 9,3～11 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ ✖ 0,75 〇 △ 〇⚫️ ✖
M12 10,8～12 10,1～12 1,75 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ △ 1,25 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ 〇
M14 12,7～14 11,8～14 2,0 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ 〇 1,25 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M15 14～15 13,3～15 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M16 14,7～16 13,8～16 2,0 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ △
M17 16～17 15,3～17 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M18 16,3～18 15,2～18 2,5 〇 〇 〇⚫️ 〇 2,0 〇 △ 〇⚫️ △ 1,5 〇 〇 〇⚫️ 〇 1,0 △ △ 〇⚫️ △
M20 18,3～20 17,2～20 2,5 〇 〇 〇⚫️ 〇 2,0 〇 △ 〇⚫️ △ 1,5 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ △
Diametro nominale​ Diametro modello (ø) mm Passo1​ Filettatura esterna Filettatura interna Passo2 Filettatura esterna Filettatura interna Passo3 Filettatura esterna Filettatura interna Passo4 Filettatura esterna Filettatura interna Passo5 Filettatura esterna Filettatura interna
Filettatura esterna Filettatura interna Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra
M22 20,3～22 19,2～22 2,5 〇 〇 〇 〇 2,0 〇 △ 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M24 22～24 20.7～24 3,0 〇 〇 〇 〇 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M25 23,7～25 22,8～25 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △ 1,0 〇 〇 〇 △
M26 25～26 24,3～26 1,5 〇 △ 〇 △
M27 25～27 23,7～27 3,0 〇 〇 〇 〇 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 △ 1,0 〇 △ 〇 △
M28 26,7～28 25,8～28 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △ 1,0 〇 △ 〇 △
M30 27,7～30 26,2～30 3,5 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M32 30,7～32 29,8～32 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M33 30,7～33 29,2～33 3,5 〇 〇 〇 〇 3,0 〇 △ △ △ 2,0 〇 〇 〇 △ 1,5 〇 △ 〇 △
M35 34～35 33,3～35 1,5 〇 △ 〇 △
M36 33,4～36 31,6～36 4,0 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 〇 1,5 〇 △ 〇 △
M38 37～38 36,3～38 1,5 〇 △ 〇 △
M39 36,4～39 34,6～39 4,0 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 △ 〇 △ 1,5 △ 〇 △ △
M40 38～40 36,7～40 3,0 〇 △ △ 〇 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M42 39～42 37,1～42 4,5 〇 〇 〇 〇 4,0 〇 △ △ △ 3,0 〇 〇 〇 △ 2,0 〇 △ 〇 △ 1,5 △ △ 〇 △
M45 42～45 40,1～45 4,5 〇 △ 〇 〇 4,0 △ △ △ △ 3,0 〇 △ 〇 △ 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M48 44,7～48 42,5～48 5,0 〇 〇 〇 〇 4,0 △ △ △ △ 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 △ 1,5 〇 △ 〇 △
M50 48～50 46,7～50 3,0 △ △ △ △ 2,0 △ △ △ △ 1,5 △ △ 〇 △

Note

La funzione di riconoscimento automatico del tipo di foro è supportata allo stesso modo della lavorazione di oggetti con spigoli.

Filettatura esterna e interna (pollici)

Di seguito è riportato l’elenco delle filettature esterne e interne supportate.

Le filettature in pollici sono compatibili solo con filettature destrorse.

◯​ Filettatura esterna e interna sono disponibili per preventivi automatici
⚫️​ I fori filettati lavorati con MC sono disponibili per preventivi automatici
△​
  • Supportato per preventivi automatici previa accettazione dell’accordo di qualità
  • *Poiché non sono disponibili bulloni e noci per l’ispezione, i prodotti vengono lavorati utilizzando i valori target delle dimensioni standard delle filettature metriche e spediti senza ispezione.
✖​ Non lavorabile
Diametro nominale​ Diametro modello (ø) mm Tipo di filettatura Filettatura esterna Filettatura interna
Filettatura esterna / Filettatura interna Filettatura destra Filettatura sinistra Filettatura destra Filettatura sinistra
#2-56 1,96～2,19 UNC ◯ ✖ ◯⚫️ ✖
#2-64 1,75～2,19 UNF ◯ ✖ ◯⚫️ ✖
#3-48 1,94～2,52 UNC ◯ ✖ ◯⚫️ ✖
#3-56 2,02～2,52 UNF ◯ ✖ ◯⚫️ ✖
#4-40 2,15～2,85 UNC ◯ ✖ ◯⚫️ ✖
#4-48 2,12～2,85 UNF ◯ ✖ ◯⚫️ ✖
#5-40 2,48～3,18 UNC ◯ ✖ ◯⚫️ ✖
#5-44 2,55～3,18 UNF ◯ ✖ ◯⚫️ ✖
#6-32 2,64～3,51 UNC ◯ ✖ ◯⚫️ ✖
#6-40 2,81～3,51 UNF ◯ ✖ ◯⚫️ ✖
#8-32 3,3～4,17 UNC ◯ ✖ ◯⚫️ ✖
#8-36 3,4～4,17 UNF ◯ ✖ ◯⚫️ ✖
#10-24 3,68～4,83 UNC ◯ ✖ ◯⚫️ ✖
#10-32 3,96～4,83 UNF ◯ ✖ ◯⚫️ ✖
#12-24 4,34～5,49 UNC ◯ ✖ ◯⚫️ ✖
#12-28 4,49～5,49 UNF ◯ ✖ ◯⚫️ ✖
1/4-20 4,97～6,35 UNC ◯ ✖ ◯⚫️ ✖
1/4-28 5,35～6,35 UNF ◯ ✖ ◯⚫️ ✖
5/16-18 6,4～7,94 UNC ◯ ✖ ◯⚫️ ✖
5/16-24 6,78～7,94 UNF ◯ ✖ ◯⚫️ ✖
3/8-16 7,79～9,53 UNC ◯ ✖ ◯⚫️ ✖
3/8-24 8,37～9,53 UNF ◯ ✖ ◯⚫️ ✖
7/16-14 9,14～11,12 UNC ◯ ✖ ◯⚫️ ✖
7/16-20 9,72～11,12 UNF ◯ ✖ ◯⚫️ ✖
1/2-13 10,58～12,7 UNC ◯ ✖ ◯⚫️ ✖
1/2-20 11,32～12,7 UNF ◯ ✖ ◯⚫️ ✖
9/16-12 11,98～14,29 UNC ◯ ✖ ◯⚫️ ✖
9/16-18 12,75～14,29 UNF ◯ ✖ ◯⚫️ ✖
5/8-11 13,37～15,88 UNC ◯ ✖ ◯⚫️ ✖
5/8ｰ18 14,27～15,88 UNF ◯ ✖ ◯⚫️ ✖
3/4-10 16,29～19,05 UNC ◯ ✖ ◯ ✖
3/4-16 17,32～19,05 UNF ◯ ✖ ◯ ✖
1-8 21,96～25,4 UNC ◯ ✖ ◯ ✖
1-12 23,11～25,4 UNF ◯ ✖ ◯ ✖

Filettatura esterna e interna conici (ISO)

  • Di seguito è riportato l’elenco delle dimensioni di filettature coniche per tubi disponibili.
  • Le filettature G (filettatura parallela per tubi), Rp (filettatura interna parallela conica), ecc. non sono supportate.
◯​ Preventivo automatico disponibile
✖​ Non lavorabile (preventivo manuale)
Diametro nominale Modello Diametro Standard ISO Lunghezza effettiva Filettatura esterna Diametro nominale Modello Diametro Standard ISO Profondità effettiva Filettatura interna
Con filettature incomplete Solo con filettature complete
R1/16​ 5,44~8,01 6,4 〇​ Rc1/16​ 5,44~8,07 6,2 4,40 〇​
R1/8​ 8,02~10,42 6,4 〇​ Rc 1/8​ 8,08~10,49 6,2 4,4 〇​
R1/4​ 10,43~13,85 9,7 〇​ Rc 1/4​ 10,5~13,97 9,4 6,7 〇​
R3/8​ 13,86~17,41 10,0 〇​ Rc 3/8​ 13,98~17,52 9,7 7,0 〇​
R1/2​ 17,42~21,70 13,1 〇​ Rc 1/2​ 17,53~21,96 12,7 9,1 〇​
R3/4​ 22,82~27,14 14,5 〇​ Rc 3/4​ 22,97~27,44 14,1 10,2 〇​
R1​ 28,97~33,92 16,7 〇​ Rc 1​ 29~34,25 16,2 11,6 〇​
R11/4​ 37,56~42,51 19,1 〇​ Rc 11/4​ 37,81~42,91 18,5 13,4 〇​
R11/2​ 43,45~48,41 19,1 〇​ Rc 11/2​ 43,7~48,8 18,5 13,4 〇​
R2​ 55,16~60,12 23,3 ×​ Rc 2​ 55,66~60,61 22,8 16,9 ×​
R2 1/2​ 70,68~75,64 26,6 ×​ Rc 2 1/2​ 71,23~76,18 26,7 18,6 ×​
R3​ 83,28~88,24 29,8 ×​ Rc 3​ 83,93~89,1 29,8 21,1 ×​
R4​ 107,08~112,04 35,8 ×​ Rc4​ 109,15~114,63 35,8 25,9 ×​
R5​ 132,21~137,17 40,0 ×​ Rc 5​ 134,47~140,5 40,1 29,3 ×​
R6​ 157,61~162,57 40,0 ×​ Rc 6​ 159,87~166,0 40,1 29,3 ×​

Suggerimento

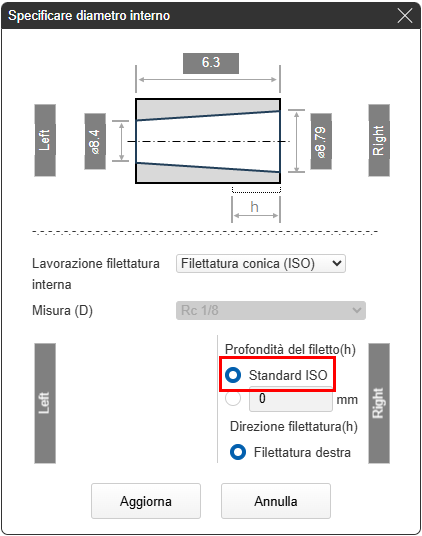

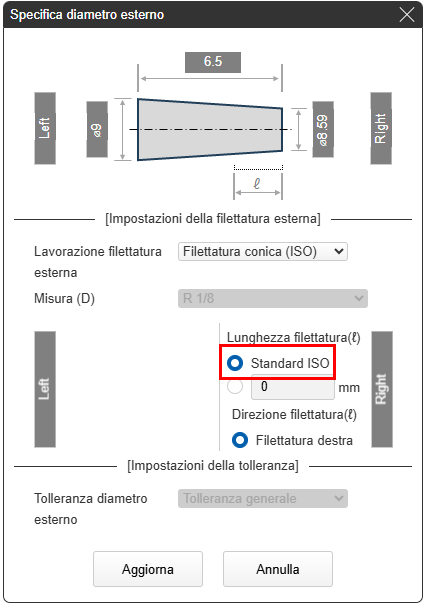

La lunghezza della filettatura viene automaticamente quotata utilizzando le lunghezze standard ISO. Le filettature coniche dei tubi devono superare un controllo con dispositivo di misura prima della spedizione del prodotto.
Se è richiesta una lunghezza diversa da quella standard, richiedere un preventivo manuale.

Attenzione

Modellare il cono direttamente nel pezzo. L’angolo per le filettature coniche per tubi può essere specificato tra 0° e 2,5° rispetto all’asse centrale.

Attenzione

Il diametro del cono nel modello è determinato come mostrato nella figura sottostante per filettature esterne e interne. Le dimensioni dei diametri riconosciute da meviy sono conformi agli standard ISO.

Fori per inserti

  • Quando il materiale quotato è alluminio o resina nelle impostazioni per i fori per inserti, è possibile selezionare l’inserto utilizzando la logica equivalente a quella utilizzata per il riconoscimento della filettatura interna del diametro interno per la lavorazione di oggetti rotondi.
  • Il materiale dell’inserto è acciaio inossidabile 1.4301.​
  • Sono disponibili quattro lunghezze nominali per ciascun diametro: 0,5D, 1D, 1,5D e 2D.
  • Le filettature in pollici non sono compatibili.
EN 1.4301 equivalente.

Materiale dell’inserto:
EN 1.4301 equivalente.

[mm]

Inserire Spaziatura tra i passi
Diametro nominale
M2 0,4
M2,5 0,45
M3 0,5
M4 0,7
M5 0,8
M6 1,0
M8 1,25
M10 1,5
M12 1,75

Sede di chiavetta

  • Per le vie di comunicazione conformi alla norma JIS (B 1301:1996), le tolleranze vengono impostate automaticamente e possono essere modificate nella finestra di dialogo.
  • *Le impostazioni predefinite possono essere personalizzate nelle impostazioni utente.
[mm]
b1 e b2
Dimensioni chiave
 Tolleranza b1 Tolleranza b2 Dimensioni chiave t1 Tolleranza t1 Dimensioni chiave t2 Tolleranza t2
P9 N9 H9 P9 Js9 D10
2
  • -0,006
  • -0,031
  • -0,004
  • -0,029
  • +0,025
  • 0
  • -0,006
  • -0,031
 ±0,0125
  • +0,060
  • +0,020
 1,2
  • +0,1
  • 0
 1,0
  • +0,1
  • 0
3 1,8 1,4
4
  • -0,012
  • -0,042
  • 0
  • -0,030
  • +0,030
  • 0
  • -0,012
  • -0,042
 ±0,0150
  • +0,078
  • +0,030
 2,5 1,8
5 3,0 2,3
6 3,5 2,8
8
  • -0,015
  • -0,051
  • 0
  • -0,036
  • +0,036
  • 0
  • -0,015
  • -0,051
 ±0,0180
  • +0,098
  • +0,040
 4,0
  • +0,2
  • 0
 3,3
  • +0,2
  • 0
10 5,0
12
  • -0,018
  • -0,061
  • 0
  • -0,043
  • +0,043
  • 0
  • -0,018
  • -0,061
 ±0,0215
  • +0,120
  • +0,050
14 5,5 3,8
16 6,0 4,3
18 7,0 4,4
20
  • -0,022
  • -0,074
  • 0
  • -0,052
  • +0,052
  • 0
  • -0,022
  • -0,074
 ±0,0260
  • +0,149
  • +0,065
 7,5 4,9
22 9,0 5,4
25
28 10 6,4
32
  • -0,026
  • -0,088
  • 0
  • -0,062
  • +0,062
  • 0
 -0,026 -0,088 ±0,0310
  • +0,180
  • +0,080
 11 7,4

Fori di precisione

  • I fori di precisione sono fori diritti con tolleranza di accoppiamento, tolleranza bidirezionale o tolleranza unidirezionale selezionata per la tolleranza del diametro del foro.
  • La precisione e la profondità effettiva del diametro possono essere specificate con i fori di precisione.
Intervalli di precisione supportati per il preventivo automatico
[mm]
Diametro Gamma di precisione
> ≤ Tolleranza di accoppiamento Tolleranza bidirezionale< Valore minimo Tolleranza unidirezionale Valore minimo (gamma)
2,999 3 Grado IT7 o superiore 0,005 0,01
3 6 0,006 0,012
6 10 0,008 0,015
10 18 0,009 0,018
18 30 0,011 0,021
30 50 0,013 0,025
50 80 0,015 0,03
80 120 0,018 0,035
120 180 0,02 0,04
180 250 0,023 0,046
250 315 0,026 0,052
315 400 0,029 0,057
400 500 0,032 0,064

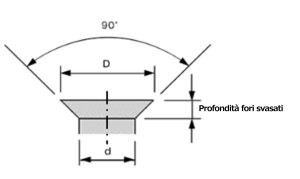

Fori svasati

I fori con le seguenti forme sulle facce terminali destra e sinistra sono riconosciuti come fori svasati.

  • *Le forme dei fori svasati modellate sul lato del cilindro non sono riconosciute come fori svasati.
  • ・ L’angolo svasato (su una forma conica) è di 90°
  • ・ d è pari o superiore a 3,0 mm
  • ・D/d: Quando d ≧ 4,0 mm, D > 1,4 d
  • 　　　 Quando d < 4,0 mm, D > 1,7 d

Tasche e fori asolati

La larghezza che può essere lavorata per tasche e  fori asolati è di 2,0 mm o superiore.

Tasca

Tasca

Foro scanalato

Anello di tenuta

Larghezza della scanalatura necessaria per gli anelli di tenuta

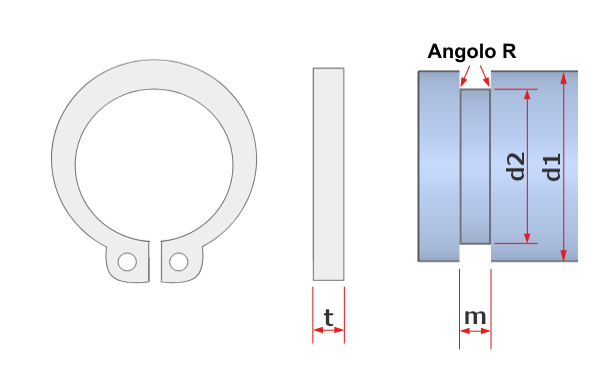

Anelli di tenuta / Esterni / Tipo C
Asse applicabile

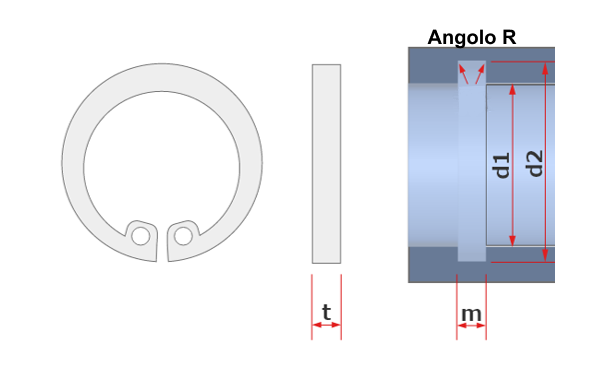

Anelli di tenuta / Interni / Tipo C
Scanalatura applicabile
Valori di riferimento per Anello di sicurezza tipo C “t,” “m,” e “Angolo R”
t: Larghezza dell’anello di sicurezza m: Larghezza della scanalatura richiesta Angolo R
1 1,15 R0,1 o inferiore
1,25 1,35
1,5 1,65 R0,15 o inferiore
1,75 1,9
2 2,2 R0,2 o inferiore
2,5 2,7
3 3,2
4 4,2

Note

  • Si consiglia di progettare i diametri d1 e d2 in modo che soddisfino lo standard per gli anelli di tenuta tipo C.
  • *Gli anelli tipo E per diametri piccoli non sono disponibili.
