Błąd wyceny Rozwiązywanie problemów

Czym jest błąd wyceny? Przypadek 1: Niepowodzenie odczytu pliku Przypadek 2: Nieobsługiwany kształt Przypadek 3: Przekroczony maksymalny rozmiar Przypadek 4: Nieobsługiwane otwory Przypadek 5: Przekroczona głębokość kieszeni Przypadek 6: Zbyt wąska kieszeń Przypadek 7: Zbyt głęboki otwór nieprzelotowy Przypadek 8: Nieobrabialny narożnik pinowy w kieszeni Przypadek 9: Błąd rozpoznania kształtu
  • Podczas przesyłania modelu do meviy może wystąpić błąd „Błąd wyceny”.
  • Poniżej znajduje się przegląd przyczyn występowania tych błędów i sposobów ich rozwiązywania, a także kilka przykładowych błędów.

Czym jest błąd wyceny?

Podczas przesyłania modelu do platformy meviy może wystąpić błąd uniemożliwiający automatyczną wycenę modelu.

Jak sprawdzić błędy na liście projektów?

  • Po przesłaniu modelu, jeśli automatyczna wycena nie powiedzie się, pojawi się ikona “×” lub “!“.
  • W takim przypadku należy otworzyć 3D Viewer i sprawdzić szczegóły błędu w kolumnie Precaution (Środki ostrożności).

Jak sprawdzić komunikaty o błędach w 3D Viewerze?

  • Otwórz 3D Viewer i kliknij „Check”, aby wyświetlić komunikaty o błędach i zakresy obowiązywania automatycznej wyceny.
  • > W zależności od przyczyny błędu zakres ten może się nie pojawić.

Uwagi

  • Oprócz czerwonego tekstu w oknie wiadomości może również pojawić się komunikat w kolorze pomarańczowym dotyczący Porozumienia jakościowego (Quality Agreement).
  • Więcej informacji znajdziesz tutaj:

Jak zlokalizować błąd?

  • Kliknięcie przycisku „Potwierd” podświetli lokalizację błędu w modelu.
  • Po usunięciu błędu automatyczna wycena stanie się możliwa.

Przypadek 1: Niepowodzenie odczytu pliku

  • Błąd występuje, gdy przesłany plik CAD 3D ma format lub rozszerzenie nieobsługiwane przez meviy.
  • Rozwiązanie: Sprawdź obsługiwane formaty i prześlij plik ponownie w odpowiednim formacie.

Uwagi

  • Poniżej znajdują się formaty i rozszerzenia, które można przesłać do meviy.

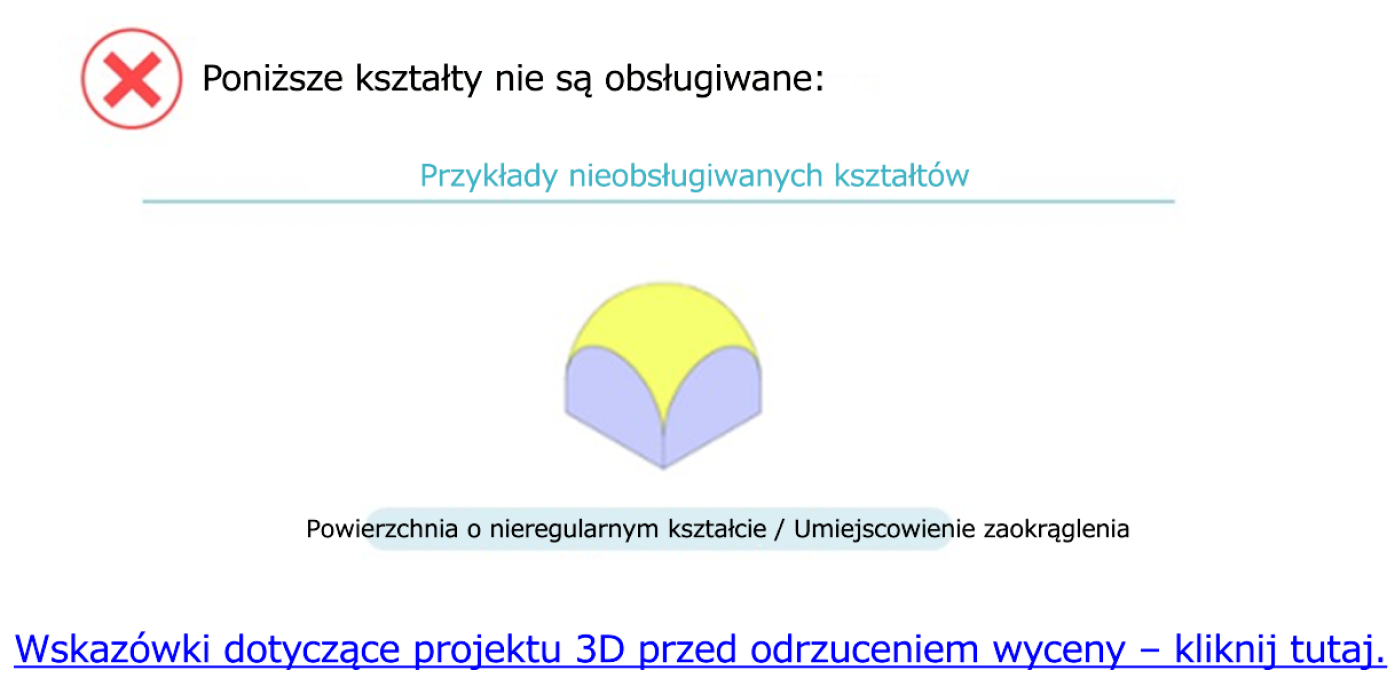

Przypadek 2: Nieobsługiwany kształt

  • Błąd wynika z przesłania kształtu, który nie podlega automatycznej wycenie w usłudze frezowania CNC.
  • Rozwiązanie: Sprawdź obsługiwane kształty i odpowiednio zmodyfikuj model.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetli się następujący komunikat, oznacza to ten błąd.
  • – “Kształty nieobsługiwane_Wsparcie”

Uwagi

  • Poniżej przedstawiono kształty obsługiwane przez usługę Obrobiona płyta.
  • → Obrobiona płyta＞Odpowiednie części/materiały＞Cytowane kształty
  • Poniżej przedstawiono kształty nieobsługiwane przez usługę Obrobiona płyta.
  • → Obrobiona płyta＞Odpowiednie części/materiały＞Kształty niekwalifikowane

Przypadek 3: Przekroczony maksymalny rozmiar

  • Błąd oznacza, że model przekracza maksymalne wymiary do automatycznej wyceny.
  • Rozwiązanie: Zmniejsz wymiary modelu.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetla się którykolwiek z poniższych komunikatów, oznacza to ten błąd.
  • – “Długość półfabrykatu”
  • – “Szerokość półfabrykatu”
  • – “Grubość_półfabrykatu”

Uwagi

  • Rozmiary, które mogą być wycenione przez meviy, podano poniżej.
  • → Obrobiona płyta＞Odpowiednie części/materiały＞Rozmiary cytatów
  • W razie pytań prosimy o kontakt z działem wsparcia meviy w celu uzyskania ręcznej wyceny. Pomoc dotycząca ręcznej wyceny znajduje się poniżej.
  • →Ustawienia warunków wyceny＞[Obrobiona płyta] Ustawienia wyceny＞Informacje o ręcznej wycenie

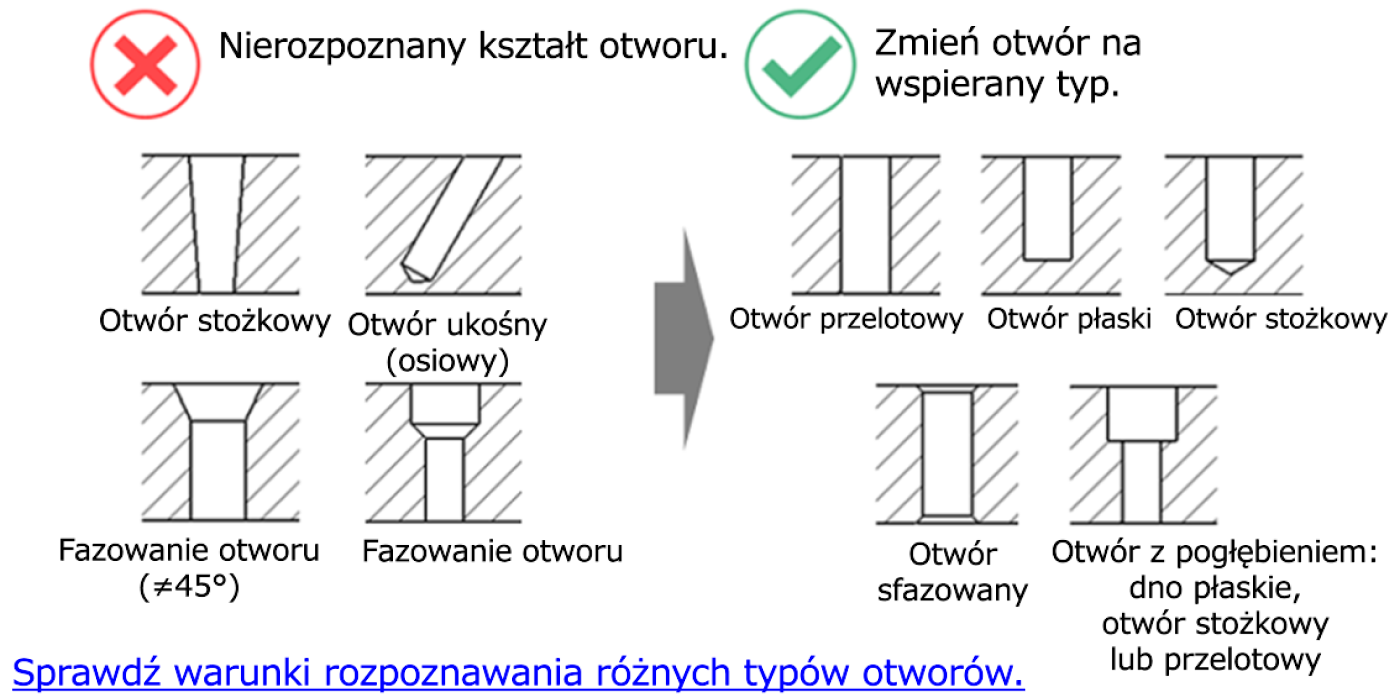

Przypadek 4: Nieobsługiwane otwory

  • Występuje, gdy w modelu znajdują się nieprawidłowo rozpoznane otwory.
  • Rozwiązanie: Zmień kształt otworu na obsługiwany i prześlij plik ponownie.

Wskazówka

  • W przeglądarce 3D zostanie wyświetlony komunikat o błędzie
  • – “Nieobsługiwany typ otworu”

Uwagi

  • W razie pytań prosimy o ręczną wycenę przez wsparcie meviy. Pomoc dotycząca ręcznej wyceny znajduje się poniżej.
  • →Ustawienia warunków wyceny＞[Obrobiona płyta] Ustawienia wyceny＞Informacje o ręcznej wycenie

Uwaga

Otwory stożkowe, otwory z zaokrągleniem na krawędzi i podcięcia nie są obsługiwane przez ręczną wycenę.

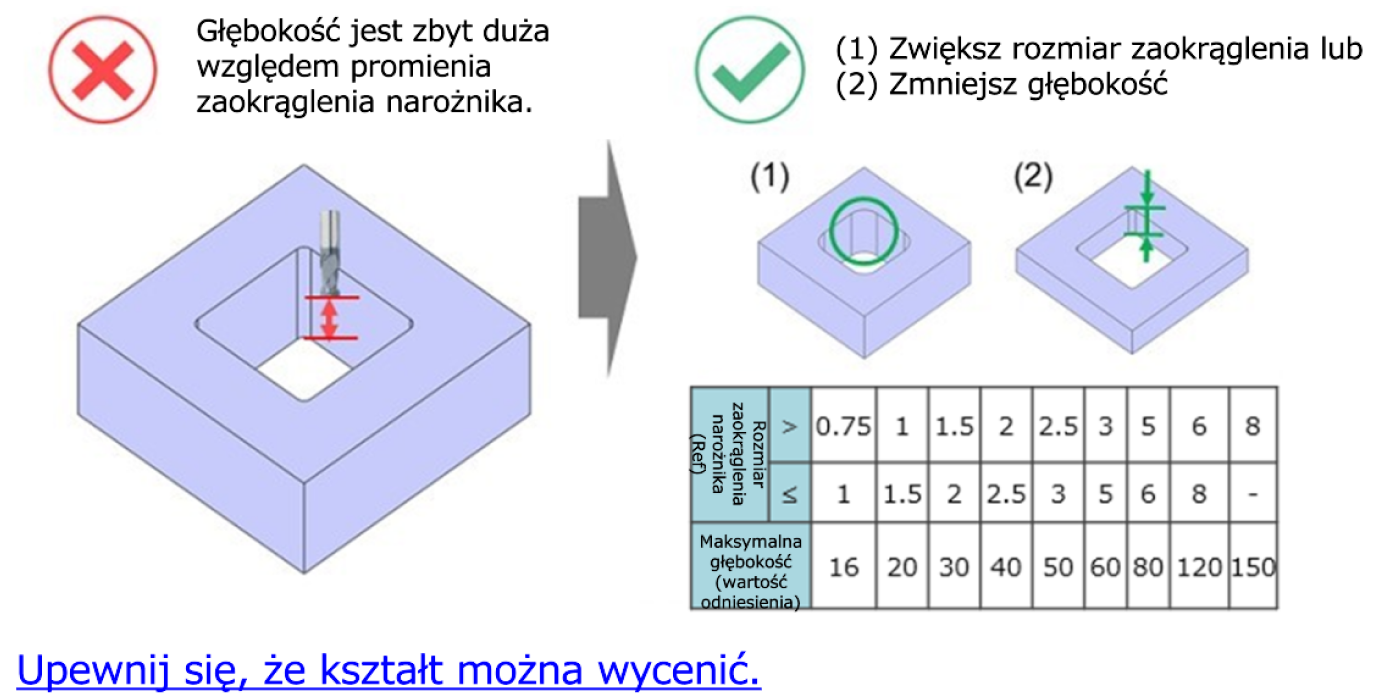

Przypadek 5: Przekroczona głębokość kieszeni

  • Kiedy promień narożnika kieszeni jest zbyt mały, nie można dobrać odpowiedniego narzędzia.
  • Rozwiązanie: Zwiększ promień narożnika lub zmień kierunek obróbki.

Wskazówka

  • meviy rozpoznaje kierunek obróbki i średnicę narzędzia na podstawie promienia narożnika kieszeni.
  • Zwiększenie promienia narożnika spowoduje zwiększenie średnicy narzędzia i zwiększenie możliwej głębokości cięcia.
  • Jeśli w przeglądarce 3D wyświetla się którykolwiek z poniższych komunikatów, oznacza to ten błąd.
  • – “Kieszeń_Maksymalna głębokość_Minimalny promień ograniczony”
  • – “Kieszeń_Maksymalna głębokość_Minimalna szerokość ograniczona”
  • – “Kieszeń_Maksymalna głębokość_Minimalny promień i minimalna szerokość nieograniczone”

Uwagi

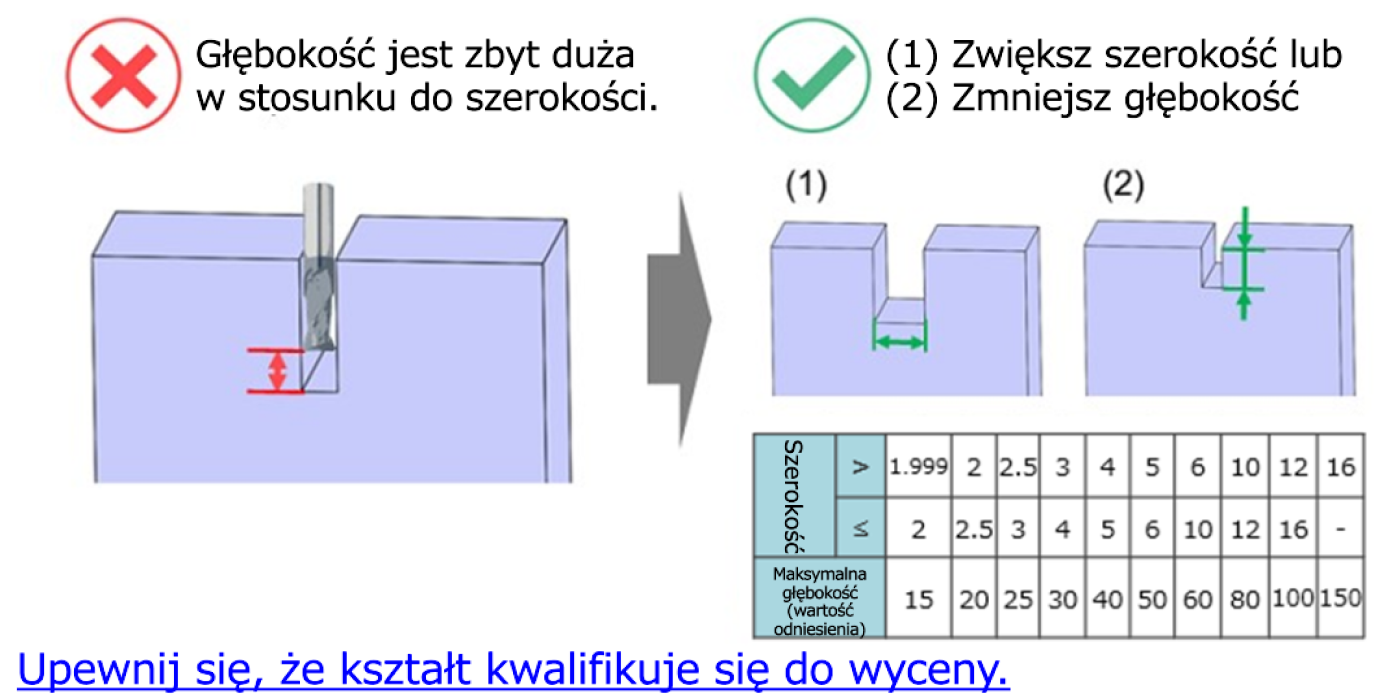

Przypadek 6: Zbyt wąska kieszeń

  • Gdy głębokość kieszeni przekracza możliwości przy danej szerokości.
  • Rozwiązanie: Poszerz kieszeń lub zmniejsz jej głębokość.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – “Wartość minimalna szerokości kieszeni”

Uwagi

  • Poniżej podano wymiary kieszeni, które można podać w ofercie.
  • → Obrobiona płyta＞Odpowiednie części/materiały＞Cytowane kształty

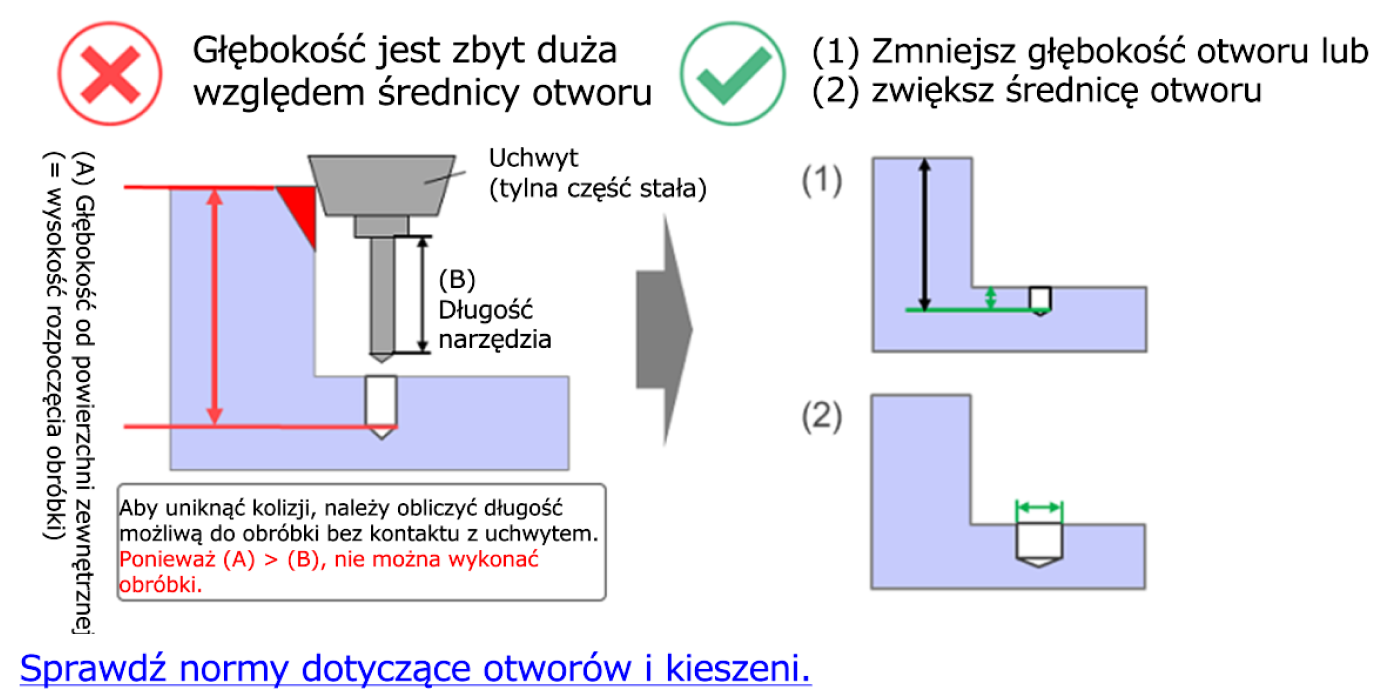

Przypadek 7: Zbyt głęboki otwór nieprzelotowy

  • Zbyt głęboki otwór nieprzelotowy może powodować kolizję z uchwytem narzędzia.
  • Rozwiązanie: Zmodyfikuj głębokość, średnicę lub pozycję otworu.

Wskazówka

  • Ten błąd występuje, gdy promień narożnika wewnątrz kieszeni nie jest zgodny ze standardem meviy.
  • Aby rozwiązać ten problem, należy zwiększyć promień narożnika, aby zwiększyć średnicę narzędzia, lub usunąć promień narożnika, aby zmienić kierunek obróbki.
  • Jeśli w przeglądarce 3D wyświetla się którykolwiek z poniższych komunikatów, oznacza to ten błąd.
  • – “Kieszeń_Maksymalna głębokość_Minimalny promień ograniczony””
  • – “Kieszeń_Maksymalna głębokość_Minimalna szerokość ograniczona”
  • – “Kieszeń_Maksymalna głębokość_Minimalny promień i minimalna szerokość nieograniczone”

Uwagi

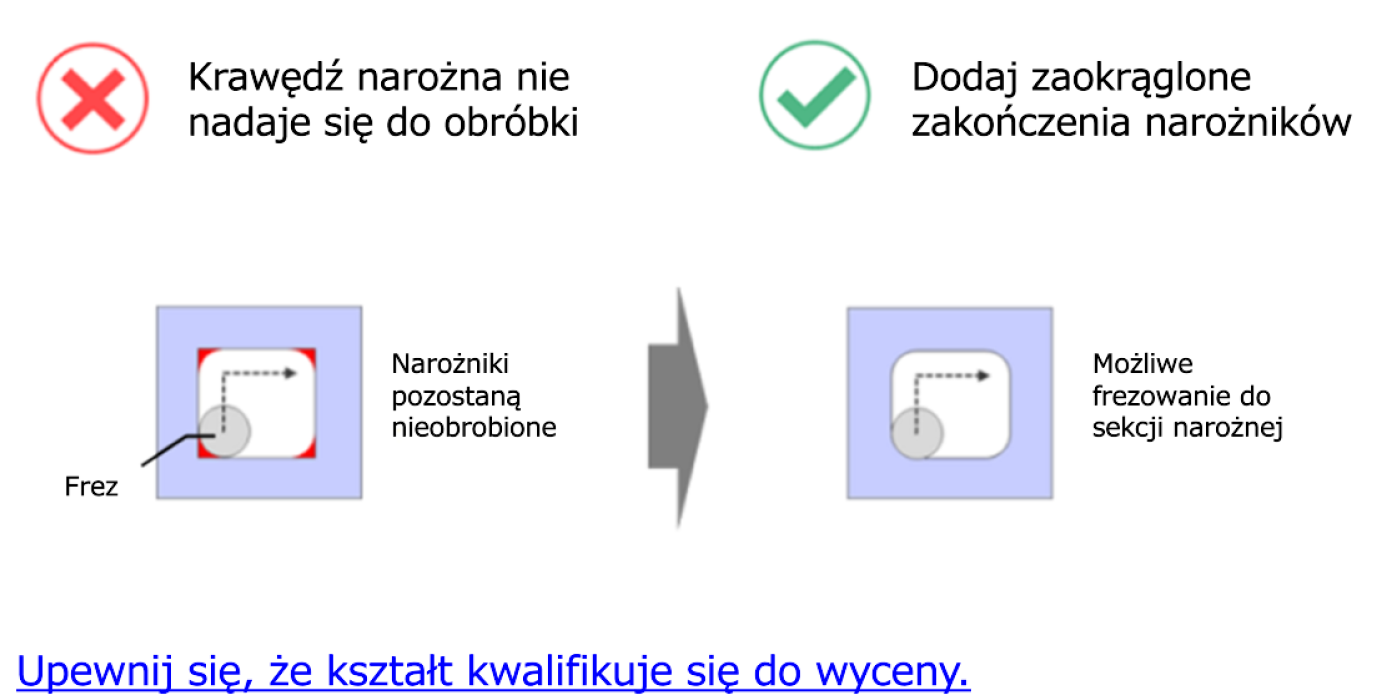

Przypadek 8: Nieobrabialny narożnik pinowy w kieszeni

  • Jeśli w narożniku pozostaje ostry kąt, może wystąpić błąd.
  • Rozwiązanie: Skorzystaj z funkcji propozycji promienia R lub zmień projekt.
  • Uwaga: Kąt pinowy to narożnik bez promienia wymaganego w kierunku obróbki (np. kąt rozwarty).

Wskazówka

  • Poniżej przedstawiono kształty, które można wycenić.
  • → Obrobiona płyta＞Odpowiednie części/materiały＞Cytowane kształty

Uwaga

  • Kąt kołowy w narożniku definiuje się jako kąt kołowy, w którym nie jest wymagane zaokrąglenie R w kierunku obróbki.
  • Wzory kształtów obejmują narożniki rozwarte, jak również te pokazane po lewej stronie.

Przypadek 9: Błąd rozpoznania kształtu

Błąd spowodowany zniekształceniem modelu 3D podczas ładowania do meviy.

Stan danych oryginalnych

Stan po załadowaniu programu meviy

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – “W modelu występuje błąd kształtu”
  • – “Nie można załadować pliku”

1. Sprawdź kształt przesłanych danych CAD 3D

  • Sprawdź kształt przesłanych danych CAD 3D.
  • Jeśli występuje problem z kształtem, popraw go i prześlij model ponownie.

Uwagi

  • Sprawdź kształt danych CAD:
  • – Czy powierzchnie są skręcone?
  • – Czy widoczne są niezamierzone elementy w przekroju?
  • – Czy są bardzo małe kształty lub szczeliny?
  • Sprawdź sposób utworzenia kształtu:
  • – Czy kształt powstał bez szkicu?
  • – Czy linie zaimportowano z DXF?
  • – Czy użyto geometrii odniesienia lub innej części?
  • Użyj narzędzi kontrolnych:
  • – Sprawdź niespójności kształtów

Jeśli nie ma żadnych problemów z kształtem lub jeśli sytuacja nie uległa poprawie po ponownym przesłaniu poprawionego pliku, przejdź do następnego kroku 2.

２．Zmiana formatu pliku

Prześlij ponownie plik w innym formacie pliku CAD 3D niż ten, który został przesłany.

Uwagi

  • – Jeśli meviy obsługuje natywny format pliku CAD 3D, którego używasz, spróbuj zacytować w formacie natywnym.
  • – Jeśli używasz formatu pośredniego, spróbuj zacytować w formacie STEP lub Parasolid.
Jeśli modyfikacja geometrii i zmiana formatu pliku nie poprawią sytuacji, skontaktuj się z naszym działem pomocy technicznej.
