Informacje o kierunku szczotkowania (Hairline Direction)

Stal nierdzewna EN 1.4301 equiv. (z jednostronnym wykończeniem typu hairline) posiada szczotkowaną powierzchnię po stronie głównej (widocznej) – patrz rysunek po prawej stronie.
Kierunek polerowania wykończenia typu hairline nazywa się „kierunkiem hairline”, a dzięki usłudze meviy Sheet Metal możesz sprawdzić kierunek hairline w przeglądarce 3D.
W zależności od kształtu można również poprosić o wycenę, przełączając między kierunkami wzdłużnym i poprzecznym płaskiego wzoru.

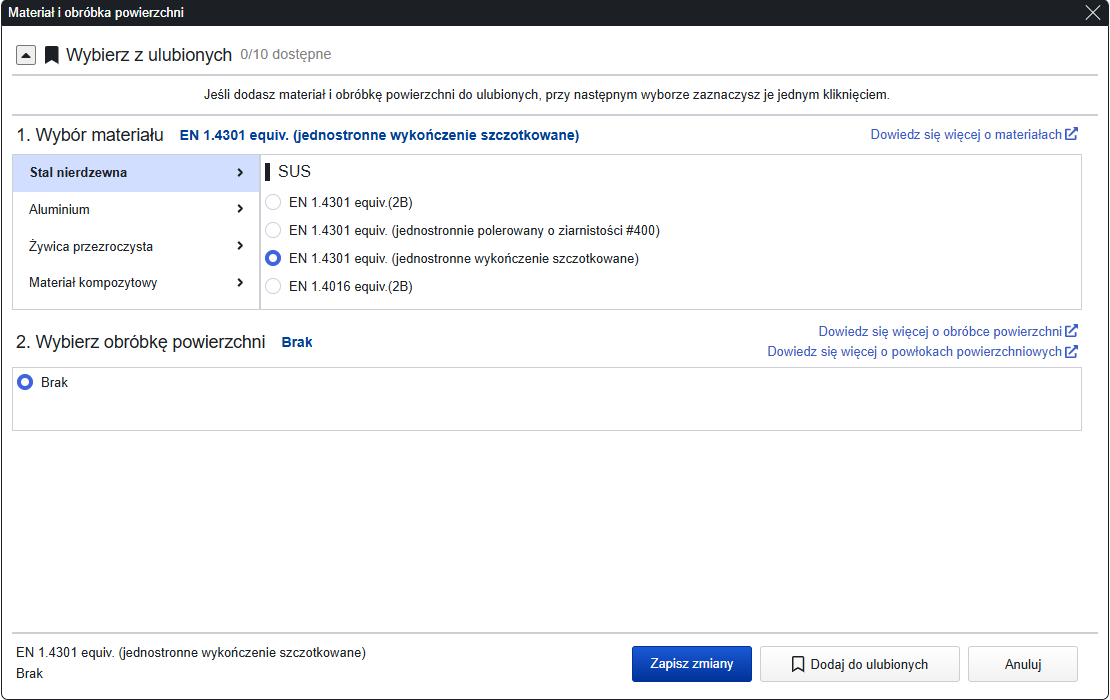

Po wybraniu materiału „EN 1.4301 equiv. (jednostronne wykończenie typu hairline)” w przeglądarce 3D obok modelu wyświetlany jest automatycznie określony kierunek hairline.
W przypadku kształtów, w których kierunek wzdłużny płaskiego wzoru można jednoznacznie określić, można przełączyć kierunek hairline między kierunkami wzdłużnym i poprzecznym płaskiego wzoru, klikając dwukrotnie wyświetlony tekst kierunku hairline.

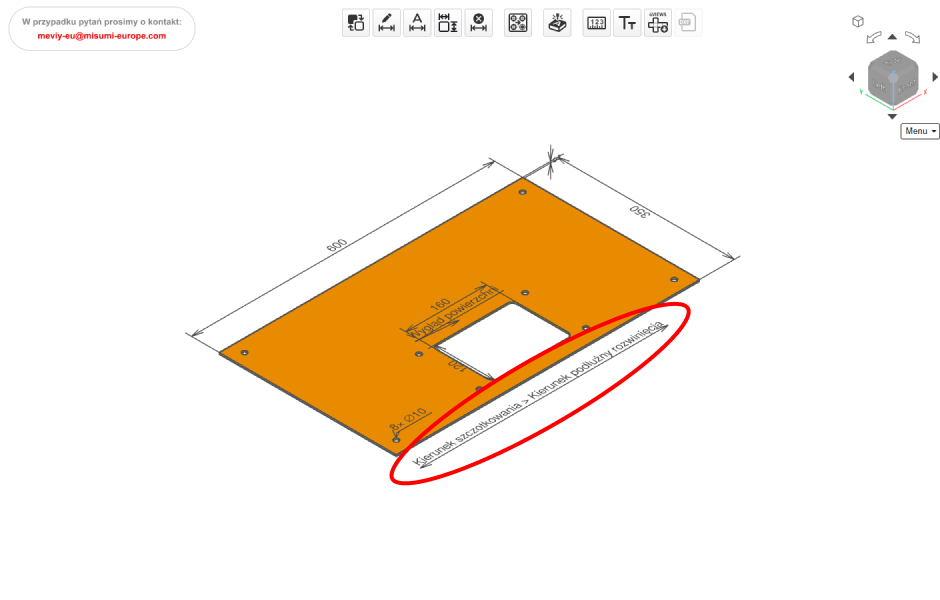

Wybierz materiał „EN 1.4301 equiv. (jednostronne wykończenie typu hairline)”	Domyślne wyświetlanie kierunku hairline (kierunek wzdłużny płaskiego wzoru)	Zmiana kierunku hairline (poprzeczny kierunek płaskiego wzoru)
	Automatyczna wycena	Wycena ręczna

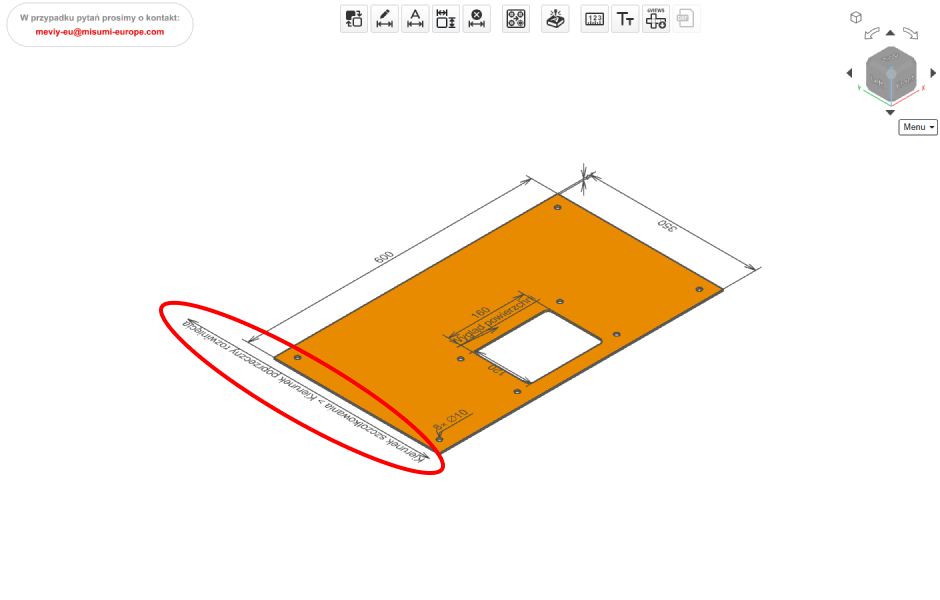

	Kliknij dwukrotnie „Kierunek hairline > ”, aby przełączyć kierunek hairline między kierunkiem wzdłużnym i poprzecznym.

System oblicza maksymalny prostokąt w rozwinięciu modelu. Kierunek rozwinięcia przebiega po osi dłuższego boku prostokąta – to właśnie on staje się kierunkiem hairline.
Jak pokazano tutaj, automatyczna wycena jest dostępna, gdy kierunek hairline odpowiada kierunkowi wzdłużnemu płaskiego wzoru.
Jeśli kierunek hairline zostanie zmieniony na kierunek poprzeczny płaskiego wzoru, wymagana będzie wycena ręczna.

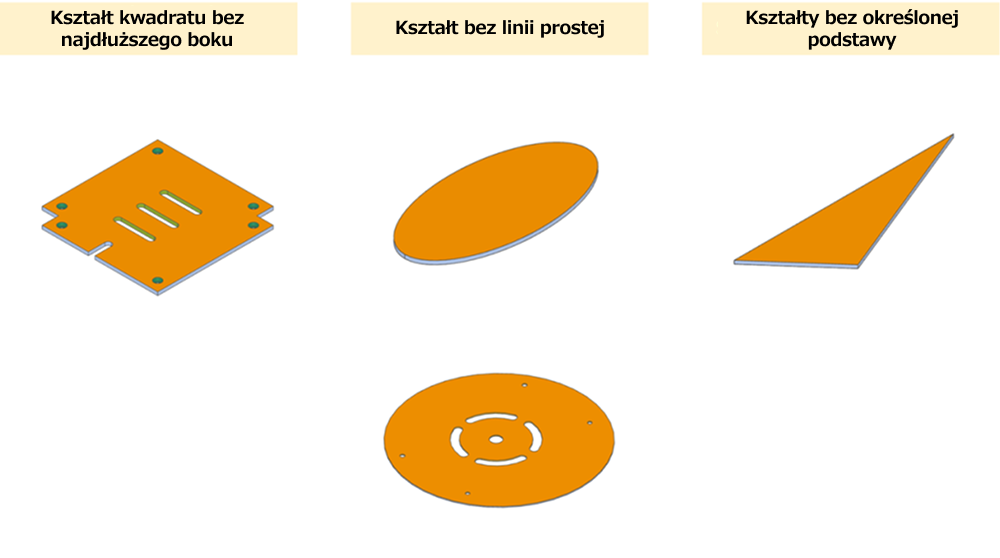

W przypadku niektórych kształtów maksymalny prostokąt nie może zostać jednoznacznie określony, lub oba boki są tej samej długości – patrz rysunek po prawej stronie. Dla takich przypadków kierunek hairline może być określony ręcznie.

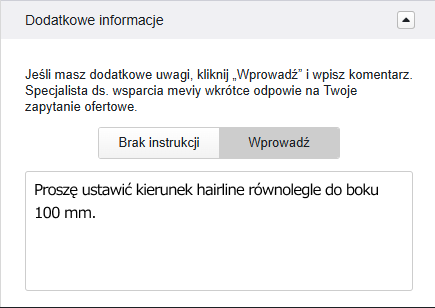

Jeśli masz jakieś preferowane specyfikacje kierunku, wprowadź je jako komentarz w polu „Inne dodatkowe instrukcje”.
Przetworzymy Twoją prośbę jako wycenę ręczną.

Uwagi

Proszę ustawić kierunek hairline równolegle do boku 100 mm.
Nanieś wykończenie typu hairline w kierunku równoległym do trzech otworów podłużnych.
Ustaw kierunek hairline prostopadle do kierunku pokazanego na ekranie.

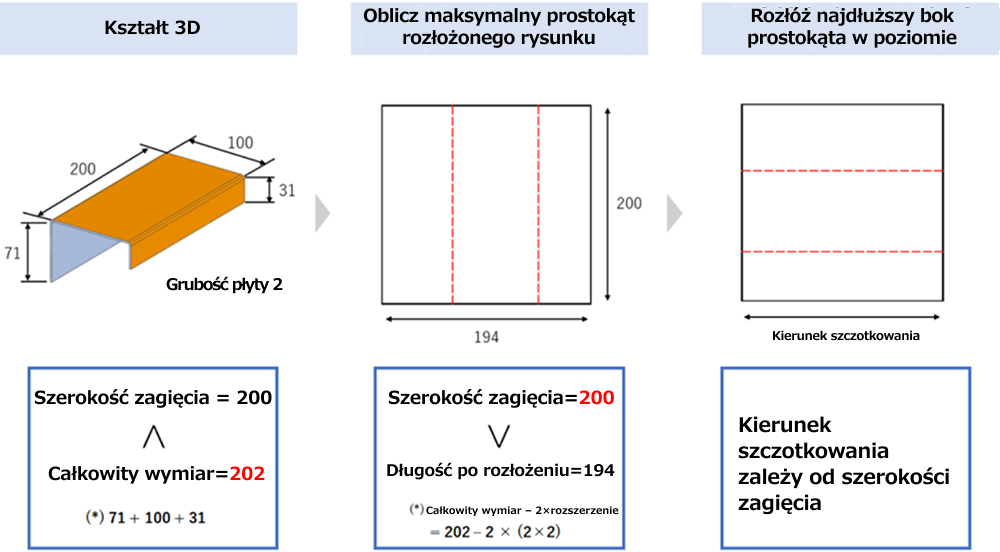

Przy wytwarzaniu części należy uwzględnić wydłużenie wynikające z gięcia.
Dla materiału EN 1.4301 equiv. (jednostronny hairline) należy przyjąć, że na każdym gięciu rozwinięcie skraca się o około dwukrotność grubości blachy.
W rezultacie może dojść do zamiany osi podłużnej między modelem 3D a jego rozwinięciem – co wpływa na kierunek szczotkowania (patrz rysunek po prawej stronie).
