W tej sekcji znajdziesz informacje na temat konfiguracji ustawień rozpoznawania typów otworów w SOLIDWORKS.

Ustawienia automatycznego rozpoznawania typów otworów

Oto 3 ustawienia, które odzwierciedlają typ otworu w modelu 3D w ofercie meviy.

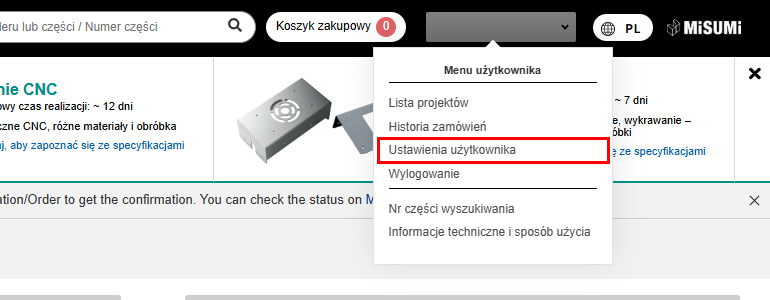

Najedź kursorem na swoją nazwę użytkownika i wybierz [Ustawienia użytkownika] z menu.

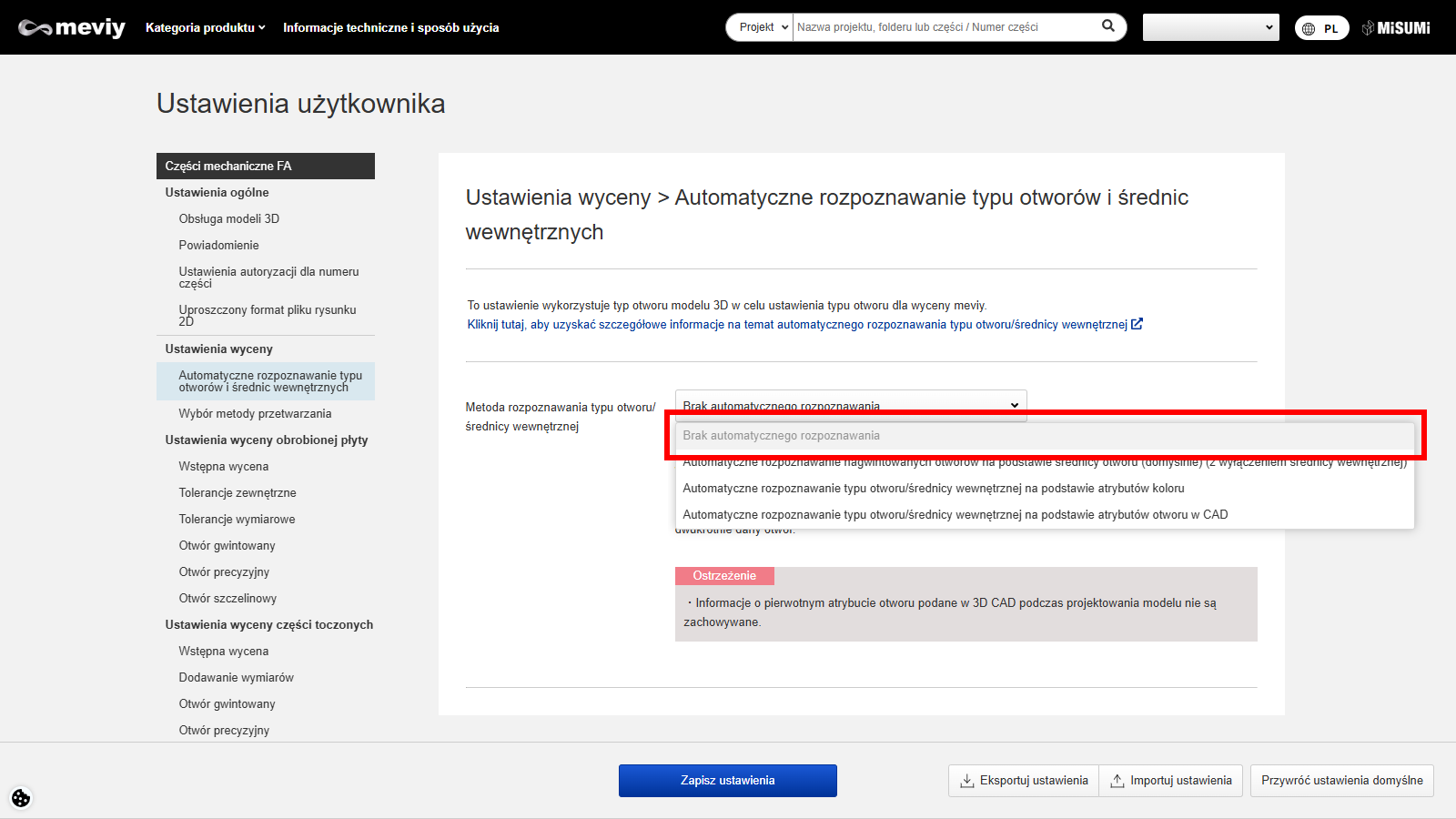

Metoda konfiguracji 1: Brak automatycznego rozpoznawania

W tej konfiguracji wszystkie otwory cylindryczne są rozpoznawane jako otwory przelotowe (części blaszane) oraz jako otwory proste bez tolerancji (obrobione płyty). Specyfikacje otworów gwintowanych lub precyzyjnych można edytować po załadowaniu danych CAD – wystarczy otworzyć przeglądarkę 3D z poziomu [Dalej] i dwukrotnie kliknąć otwór.

Uwaga

Oryginalne informacje o atrybutach otworów podane w CAD 3D podczas projektowania modelu nie są zachowywane.

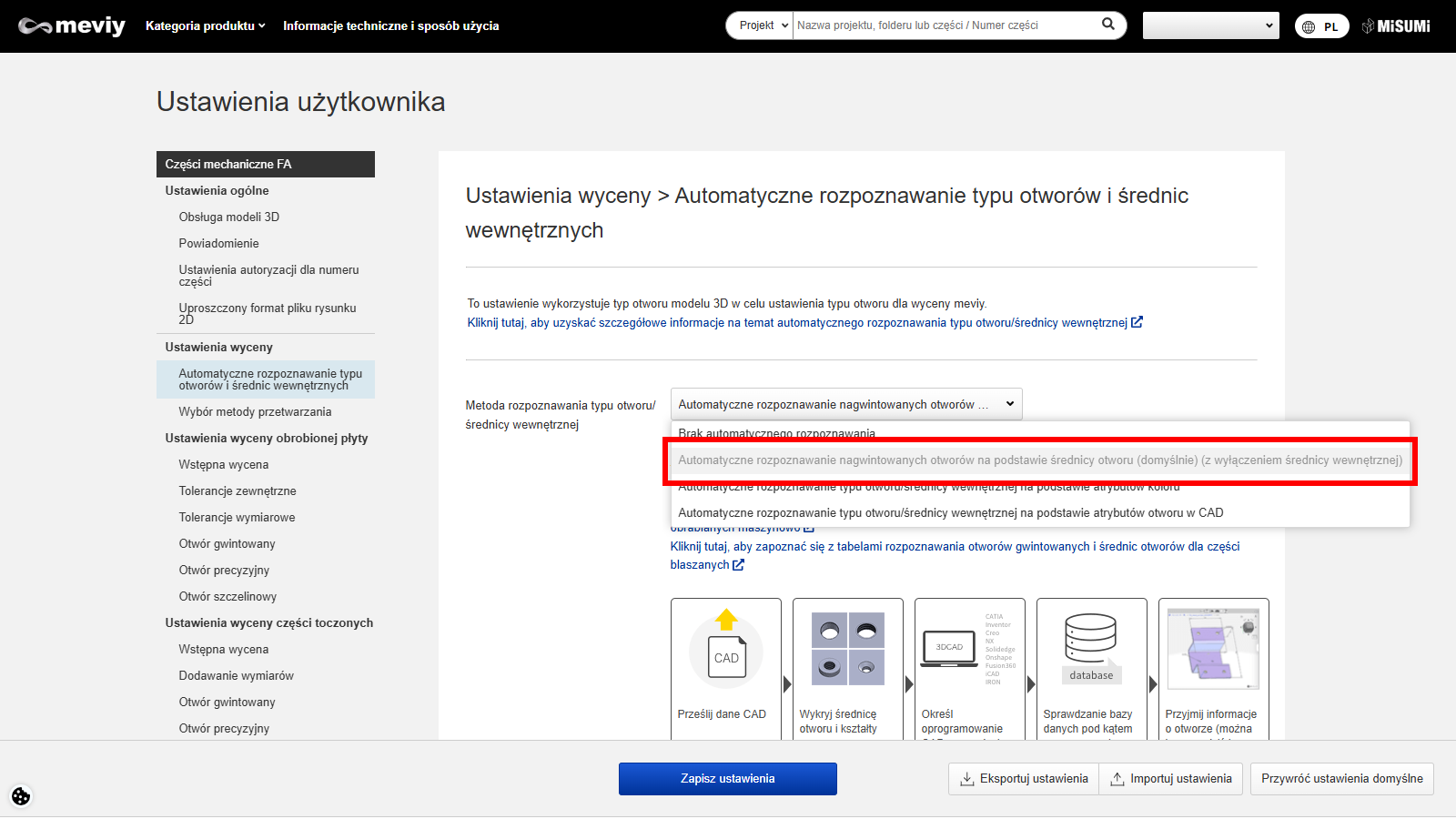

Metoda konfiguracji 2: Automatyczne rozpoznawanie otworów gwintowanych na podstawie średnicy otworu (domyślna)

  • W tej konfiguracji na podstawie kształtu i średnicy otworu w modelu, zgodnie z używanym oprogramowaniem CAD, system automatycznie rozpoznaje otwory gwintowane.
  • Proszę wybrać oprogramowanie CAD jako wymaganie dotyczące średnicy otworu dla rozpoznawania otworów gwintowanych.
  • *Jeśli wybrano opcję [Zgodnie z typem pliku], oprogramowanie CAD użyte w projekcie zostanie oszacowane na podstawie rozszerzenia pliku, a średnica otworu zostanie dopasowana.

Uwagi

Uwaga

Oryginalne informacje o atrybutach otworów przypisane w 3D CAD podczas projektowania nie są zachowywane.

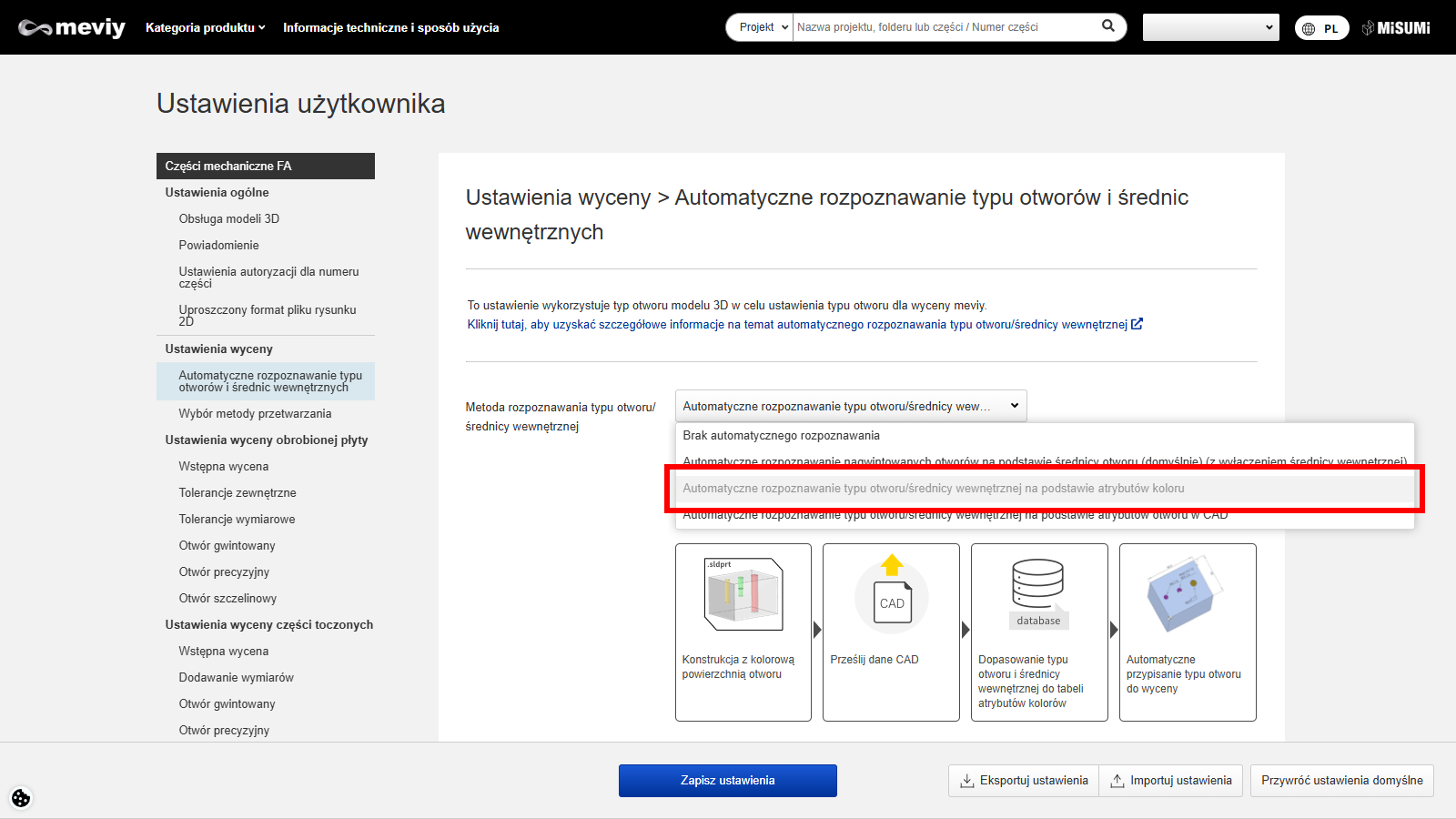

Metoda konfiguracji 3: Automatyczne rozpoznawanie typu otworu na podstawie atrybutów koloru

  • W tej konfiguracji kolor powierzchni otworu w modelu, zgodnie z oprogramowaniem CAD, jest wykrywany i na tej podstawie automatycznie rozpoznawany jest typ otworu: gwintowany, precyzyjny itp.
  • Można wcześniej zarejestrować atrybut koloru dla każdego typu otworu, a następnie odwzorować go w ofercie poprzez dopasowanie koloru powierzchni otworu.

Uwaga

  • Istnieją ograniczenia w zakresie danych CAD, które można powiązać z atrybutami kolorów. (Informacje: Informacje CAD dotyczące powiązania atrybutów kolorów) Wybierz oprogramowanie CAD, a następnie prześlij plik w formacie natywnym lub plik pośredni (.x_t, .xmt_txt itp. tylko dla Parasolid) wygenerowany przez wybrane oprogramowanie CAD.
  • Aby typ otworu był rozpoznawany automatycznie, należy wcześniej zarejestrować atrybut koloru, korzystając z formularza „Rejestracja atrybutów koloru” dostępnego na dole strony.

„Rejestracja atrybutów kolorów” do automatycznego rozpoznawania typów otworów w meviy przy użyciu atrybutów kolorów danych CAD

Jeżeli wybrano opcję [Automatyczne rozpoznawanie typu otworu na podstawie atrybutów kolorów], można wykorzystać ustawienia RGB do przeniesienia atrybutu koloru z danych CAD do systemu meviy.

KROK1:

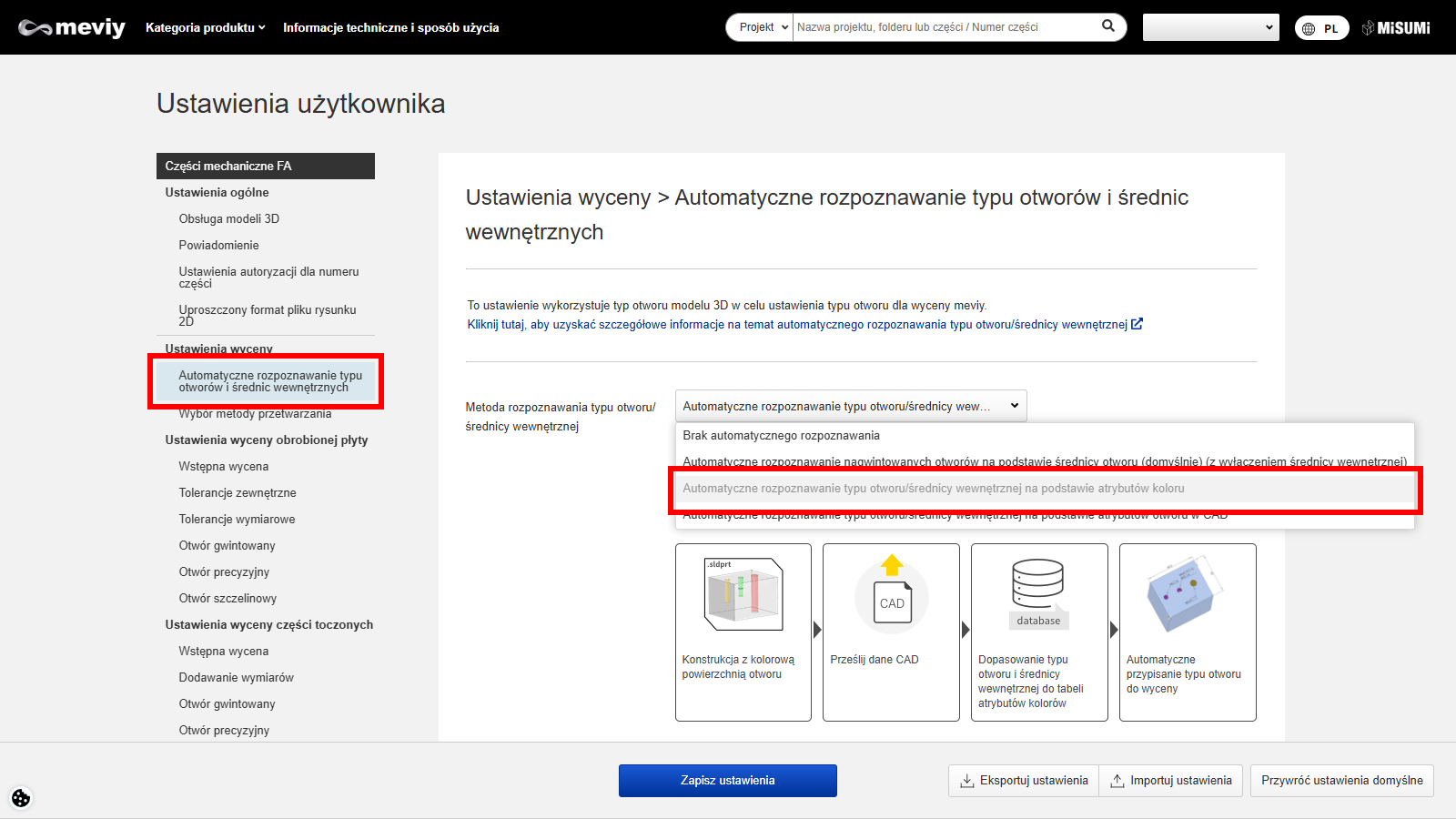

W menu ustawień użytkownika wybierz „Ustawienia automatycznego rozpoznawania typów otworów”.
KROK2:
  • Wybierz metodę „Automatyczne rozpoznawanie typu otworu na podstawie atrybutów koloru”.
  • * Formularz rejestracji atrybutów koloru jest dostępny tylko przy wybraniu metody „Automatyczne rozpoznawanie typu otworu na podstawie atrybutów koloru”.

KROK3:

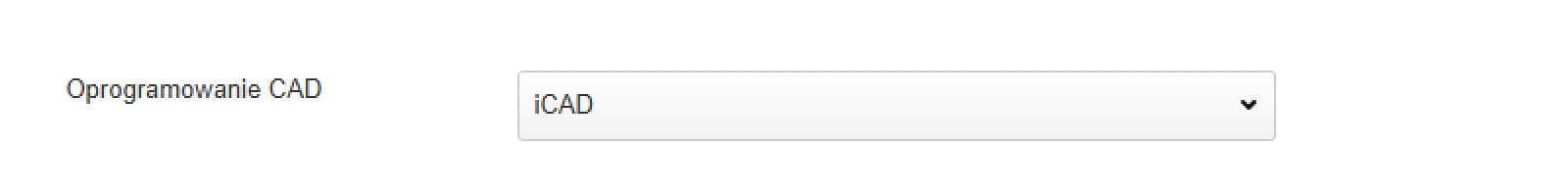

Skonfiguruj używane oprogramowanie CAD.

KROK4:

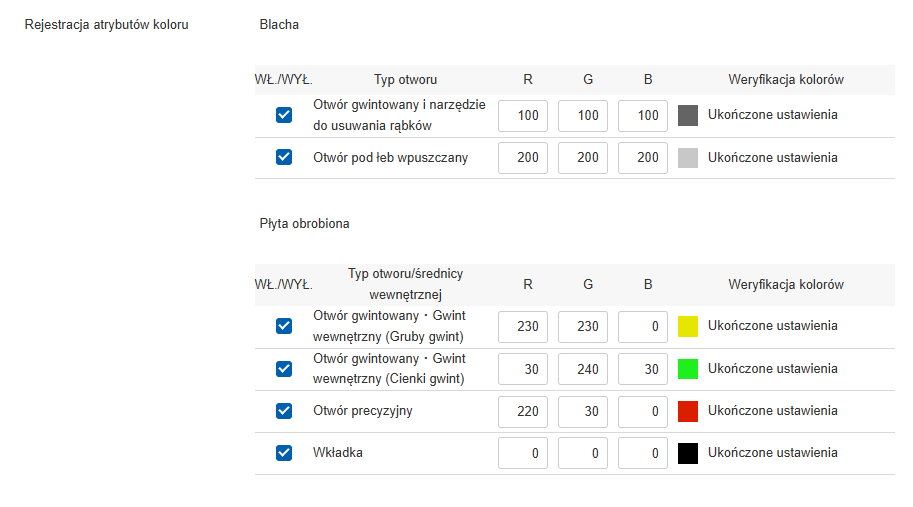

Wybierz typ otworu za pomocą przełącznika WŁ./WYŁ. i aktywuj pole do wprowadzenia wartości RGB.
KROK5:
  • Wprowadź wartości RGB.
  • Uwaga: wartości RGB powinny mieścić się w zakresie od 0 do 255.
KROK6:
Kliknij „Aktualizuj”, aby zapisać ustawienia.
Elementy Szczegóły
1 WŁ./WYŁ. Ustawienie można włączyć lub wyłączyć osobno dla każdego typu otworu.
2 Typ otworu Lista typów otworów, które mogą być automatycznie rozpoznane na podstawie przypisanych atrybutów kolorów.
3 RGB Pole służące do rejestracji atrybutów koloru, z wartościami RGB w zakresie od 0 do 255.
4 Sprawdź kolor Wyświetlany jest komunikat informujący o statusie konfiguracji RGB.

Jak sprawdzić wyniki automatycznego rozpoznawania otworów i atrybuty kolorów

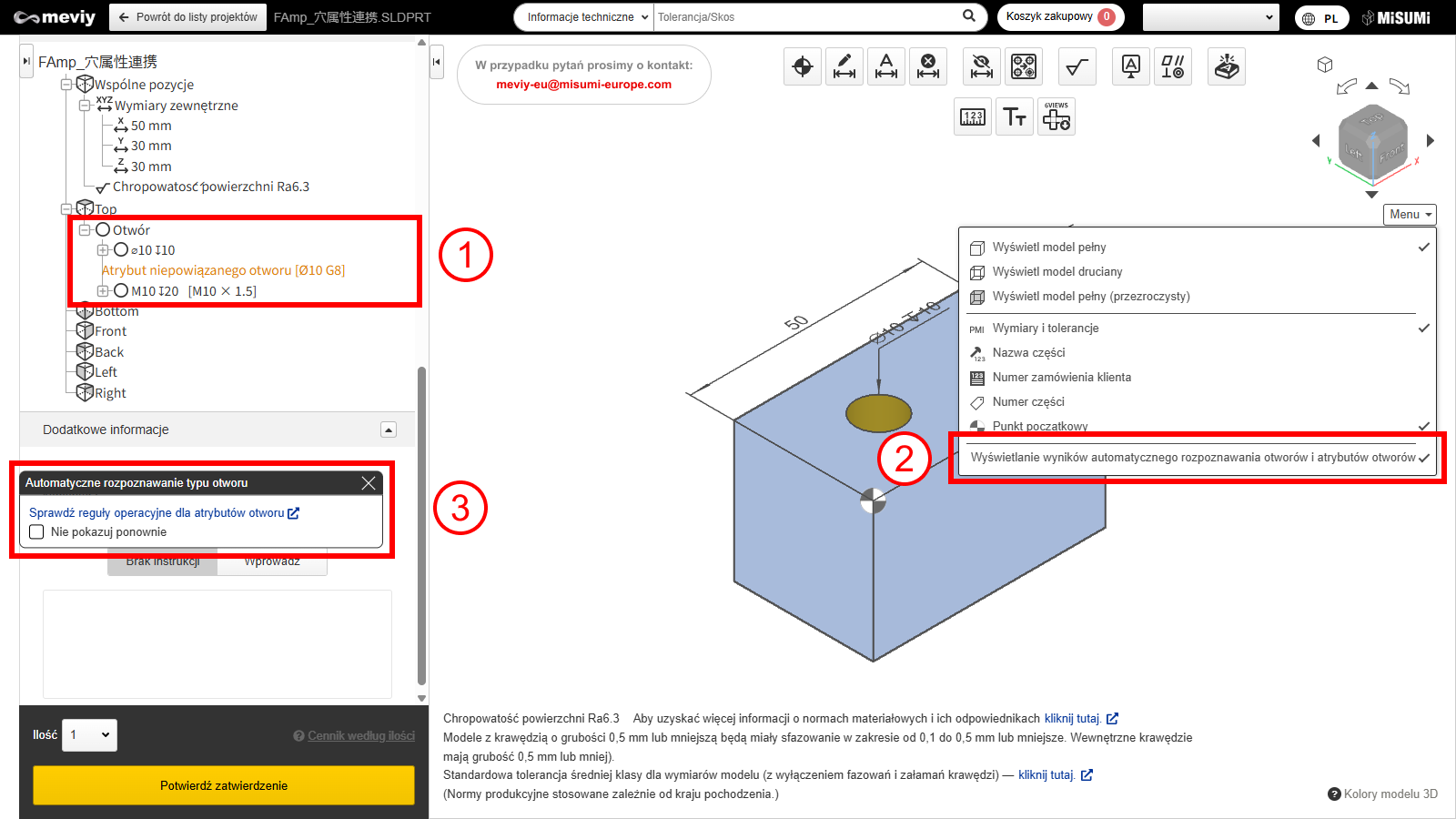

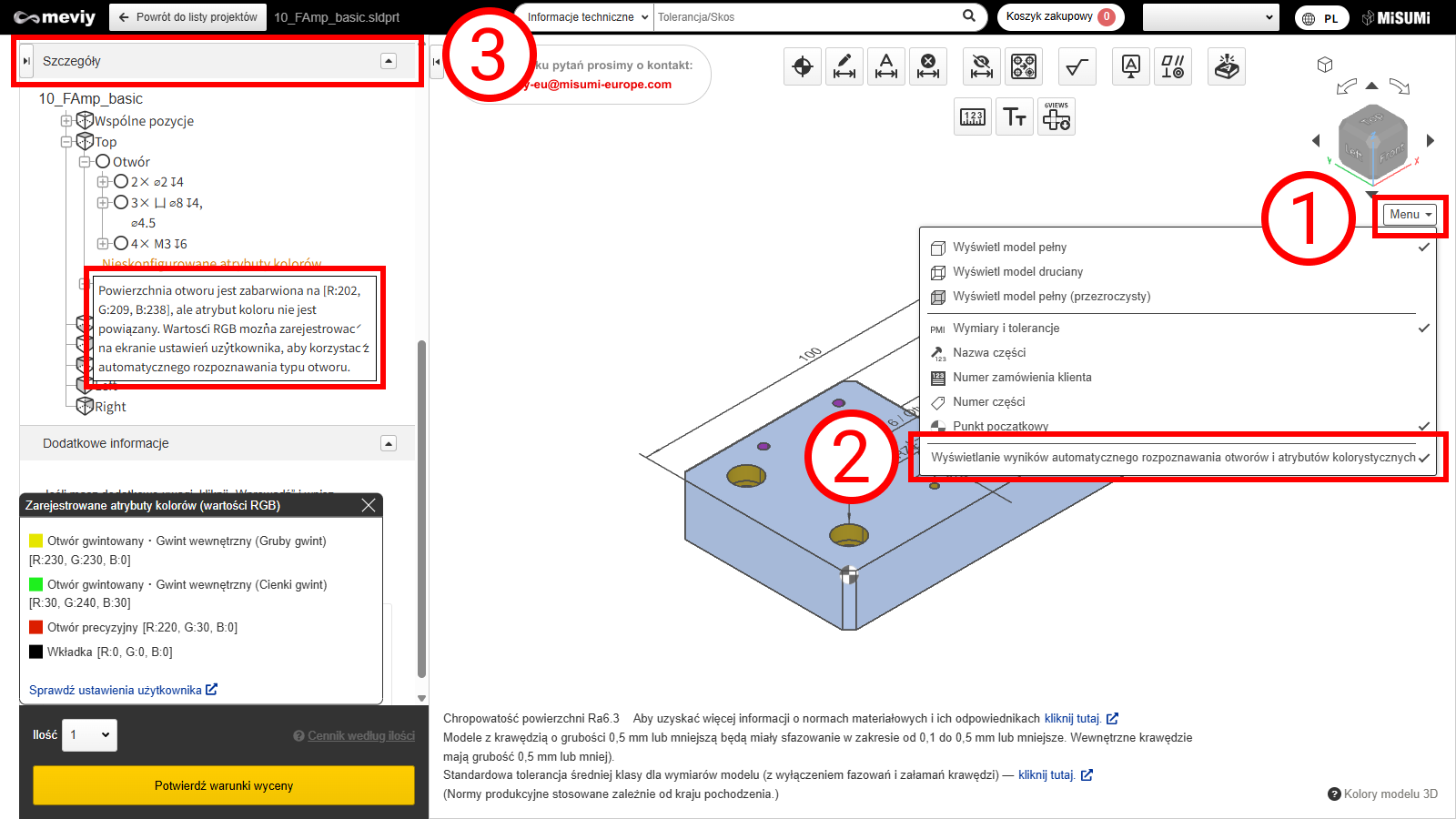

Wyniki automatycznego rozpoznawania otworów i przypisane atrybuty kolorów można sprawdzić w przeglądarce 3D.

KROK1:

Najedź kursorem na ikonę […] w przeglądarce 3D.
KROK2:
Kliknij „Pokaż wyniki automatycznego rozpoznawania otworów i atrybuty kolorów”.
KROK3:
W szczegółach otworów znajdziesz informacje o przypisanych atrybutach kolorów.
*Te atrybuty kolorów są wynikiem analizy przeprowadzonej przez firmę meviy i mogą nie odpowiadać wartościom atrybutów kolorów ustawionych w oprogramowaniu CAD. Dlatego przed rozpoczęciem korzystania z funkcji [Automatyczne rozpoznawanie typu otworu na podstawie atrybutu koloru] lub przed zmianą oprogramowania CAD, wersji lub ustawień środowiska należy sprawdzić wynik automatycznego rozpoznawania otworów przy użyciu tego ustawienia. Należy korzystać wyłącznie z obsługiwanych programów CAD i opisanych poniżej formatów plików.

Informacje CAD dotyczące powiązania atrybutów kolorów

Poniższa tabela zawiera zestawienie formatów CAD, które można powiązać z atrybutami kolorów.
Formaty CAD
Oprogramowanie CAD Natywne Format pośredni (Parasolid)
(.sldprt)(.icd) .x_t .x_b .xmt_txt
SOLIDWORKS 〇 〇 〇 ｰ
iCAD SX 〇 〇 〇 〇
Inne CAD ｰ ｰ ｰ ｰ

Uwaga

W przypadku modeli stworzonych w nieobsługiwanych systemach CAD lub formatach nie gwarantuje się poprawnego działania funkcji automatycznego rozpoznawania typu otworu na podstawie koloru.

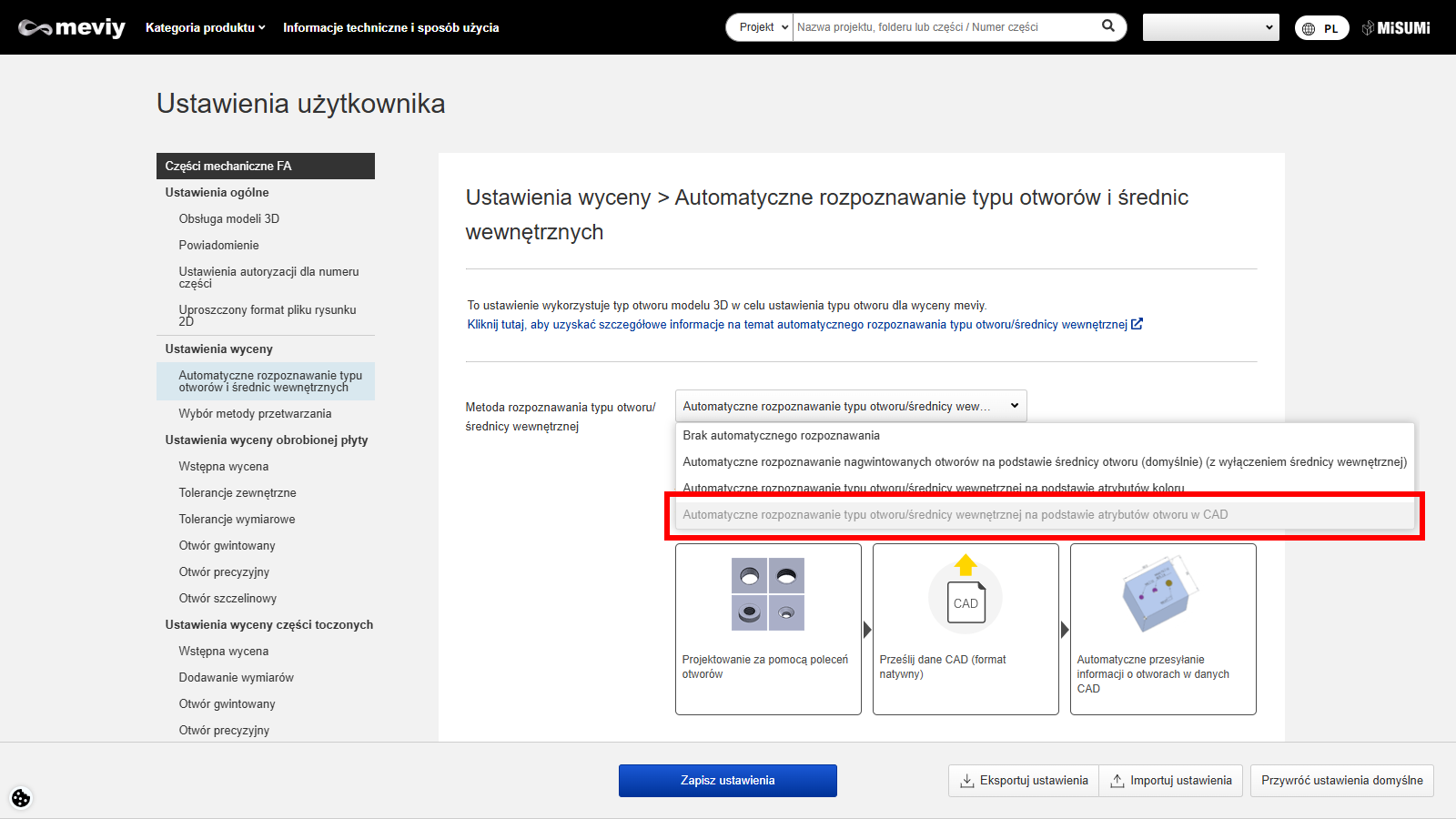

Metoda konfiguracji 4: Automatyczne rozpoznawanie typu otworu na podstawie atrybutów otworu CAD

  • W tej konfiguracji typ otworu rozpoznawany jest na podstawie atrybutów przypisanych w programie CAD za pomocą polecenia otworu (kreatora otworów).
  • Wybierz oprogramowanie CAD, a następnie prześlij natywny format CAD.

Uwaga

  • Obowiązują ograniczenia w zakresie danych CAD, które można powiązać z atrybutami otworów.
  • Kliknij tutaj, aby uzyskać szczegółowe informacje dotyczące zgodności CAD z funkcją powiązania atrybutów otworów.

Zasady stosowania powiązań atrybutów otworów

Aby możliwe było rozpoznanie typów otworów na podstawie ich atrybutów w CAD, należy przestrzegać poniższych zasad.

Obsługiwane oprogramowanie CAD i format plików

(1) Utwórz plik za pomocą obsługiwanego programu CAD i prześlij go w formacie natywnym.

Informacje dotyczące tworzenia otworów CAD

  • (2) Można powiązać tylko otwory utworzone przy użyciu polecenia otworu (kreatora otworów) w oprogramowaniu CAD.
  •  (Informacje dotyczące połączeń otworów i atrybutów można znaleźć w tabeli zgodności poleceń otworów według programu CAD.)
  • W przypadku braku użycia polecenia otworu, atrybuty nie zostaną powiązane.
  • (3) Nie gwarantujemy poprawnego działania w przypadku niestandardowych poleceń otworów, ponieważ nie zostały one przetestowane.
  • (Dostosowanie: zmiany istniejących standardów lub wymiarów, tworzenie nowych definicji otworów itp.)
  • (4) Tylko otwory utworzone za pomocą poleceń powielania oznaczonych na czerwono mogą zostać poprawnie powiązane.
  • W przypadku SOLIDWORKS otwory, które zostały powielone wielokrotnie, nie są rozpoznawane jako utworzone przy użyciu polecenia otworu i nie będą powiązane z funkcją rozpoznawania typu otworu.

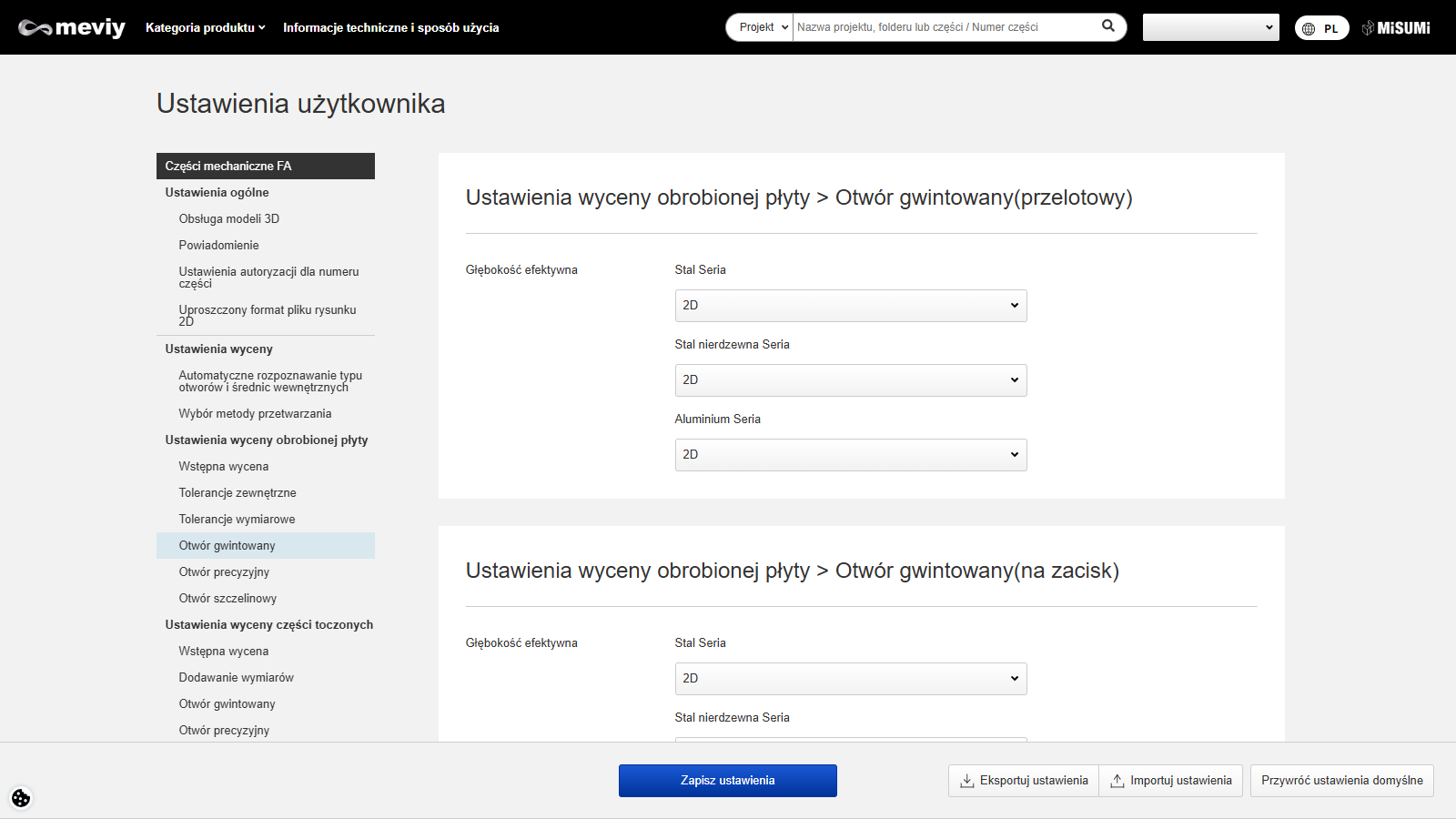

(5) Głębokość użytkowa otworów gwintowanych i precyzyjnych nie będzie powiązana — zostaną użyte dane z ustawień użytkownika.
(6) Obsługiwane są wyłącznie otwory z gwintem metrycznym — otwory z gwintem calowym nie są dostępne.
SOLIDWORKS iCAD SX
(2)
(4)
  • Obsługiwane operacje powielania
  • I Kopiuj komponenty
  • II Powtórz kopiowanie komponentu
  • III Obróć kopiowany komponent
  • IV Lustro komponentu
  • V Lustro kopiowanego komponentu
(5)

tabeli zgodności poleceń otworów według programu CAD

Poniżej znajduje się lista typów otworów wraz z wymaganiami dotyczącymi ustawień poleceń w programie CAD.

SOLIDWORKS​

Typ otworu (meviy) Warunki ustawienia polecenia otworu Opis Uzupełnienie
Otwór prosty i przelotowy Otwór prosty i przelotowy
  • 1) Wybierz „Otwór”
  • 2) Wybieralny typ
  • – Rozmiary wierteł
  • – Odstępy między śrubami
  • – Wiertła gwintujące
 Po wybraniu otworów pod kołki są one łączone jako „precyzyjne otwory”, dlatego nie należy wybierać otworów pod kołki, jeśli mają być rozpoznawane jako otwory proste lub przelotowe.
Otwór prosty (otwór z pogłębieniem stożkowym) *Tylko obrobione płyty Wybierz „Zagłębienie”
Precyzyjne otwory *Tylko obrobione płyty
  • 1) Wybierz „Otwór”
  • 2) Wybierz „Otwory pod kołki”
  • 3) Wybierz „Dopasuj z tolerancją”
  • 4) Ustaw „Dopasowanie otworu”
  • – Efektywną głębokość można ustawić w ustawieniach użytkownika.
  •  – Średnica otworu odnosi się do średnicy w pliku CAD 3D, a klasa zakresu tolerancji odnosi się do ustawienia polecenia otworu. Jeśli tolerancja dopasowania nie jest ustawiona, odnosi się ona do klasy zakresu tolerancji użytej w ustawieniach użytkownika.
  • – Ponieważ tolerancji po obu stronach (np. ±0,02) i tolerancji po jednej stronie (np. +0,02/0) nie można połączyć, należy potwierdzić i ustawić w przeglądarce 3D.
  • Początkowy wyświetlacz odnosi się do klasy zakresu tolerancji ustawionej w ustawieniach użytkownika.
Otwór gwintowany i otwory wiercone z gwintem/gwintowane
  • 1) Wybierz „Prosty gwint”
  • 2) Wybierz „Otwór gwintowany”
  • 3) Wybierz rozmiar (M)
Otwór z łbem stożkowym
  • Wybierz „Otwór z łbem stożkowym”
Otwór niepołączony, np. 1
  • Otwory utworzone za pomocą następujących poleceń (kreator otworów) nie mogą być połączone.
  • 1) Gwint stożkowy
  • 2) Otwór starszego typu
  • 3) Otwór z pogłębieniem
  • 4) Otwór z pogłębieniem stożkowym
  • 5) Szczelina
Otwór niepołączony, np. 2
  • Otwory utworzone za pomocą następujących poleceń (kreator otworów) nie mogą być połączone.
  • 6) Otwór zaawansowany
  • 7) Gwint
  • 8) Kreator kołków
  • Otwory utworzone za pomocą poleceń innych niż polecenia otworów (kreator otworów), takich jak Wyciągnięcie lub Obrót, nie mogą być połączone.
 Jeśli zostały utworzone za pomocą tych poleceń otworów, zostanie wyświetlony komunikat „Polecenie otworu nie zostało użyte”.

Jak sprawdzić wyniki automatycznego rozpoznawania otworów i atrybuty otworów

Wyniki automatycznego rozpoznawania otworów i informacje o atrybutach otworów CAD można sprawdzić w przeglądarce 3DViewer.

KROK1:

Informacje o atrybutach otworów CAD pojawiają się po prawej stronie drzewa modelu jako [czarny tekst].

W przypadku niepowodzenia połączenia wyświetlany jest [żółty tekst] z opisem „Niepołączone atrybuty otworów”.

KROK2:

Można sprawdzić reguły stosowania dla połączeń atrybutów otworów.

KROK3:

Lista otworów w szczegółach zawiera informacje o połączonych atrybutach kolorów.

Uwaga

*Te atrybuty otworów wynikają z wewnętrznych reguł powiązania systemu meviy i mogą różnić się od wartości ustawionych w oprogramowaniu CAD. Należy sprawdzić wyniki automatycznego rozpoznawania otworów po uruchomieniu funkcji [Automatyczne rozpoznawanie typów otworów na podstawie atrybutów otworów CAD] oraz po zmianie oprogramowania CAD, wersji lub ustawień środowiska.

Informacje CAD dotyczące powiązania atrybutów otworów

Poniższa tabela przedstawia formaty CAD zgodne z powiązaniem atrybutów otworów
Formaty CAD
Nazwa CAD Natywny Format pośredni
(.sldprt)(.icd) (.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS 〇 ｰ
iCAD SX 〇 ｰ
Inne CAD ｰ ｰ

Uwaga

Dla modeli i formatów nieobsługiwanych przez meviy nie zapewnia się poprawnego działania automatycznego rozpoznawania typu otworu.
