Typ automatycznego rozpoznawania otworu / wewnętrznej średnicy

Każdy zarejestrowany użytkownik może dostosować ustawienia przydatne podczas korzystania z meviy. Poniżej przedstawiono instrukcję konfiguracji metody rozpoznawania typu otworu / wewnętrznej średnicy w zależności od używanego oprogramowania CAD.

Ustawienia automatycznego rozpoznawania typu otworu / wewnętrznej średnicy

Oto trzy ustawienia, które wpływają na sposób interpretacji typu otworu / wewnętrznej średnicy w modelu 3D w ofercie meviy.

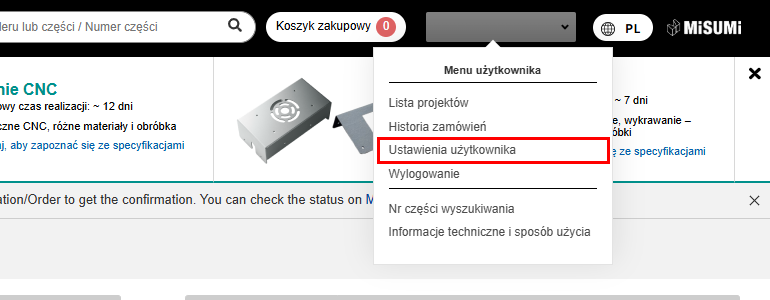

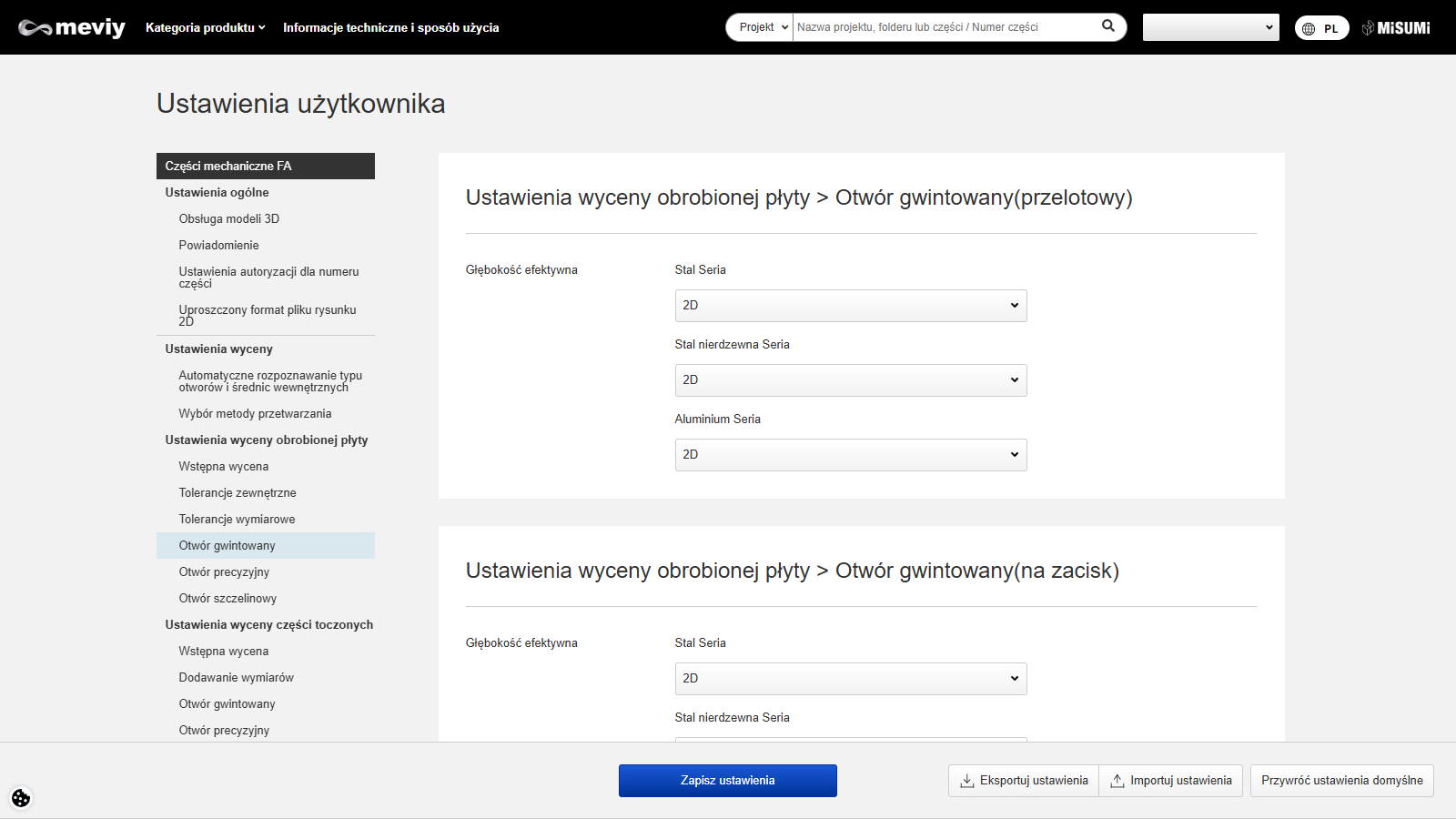

Najedź kursorem na swoją nazwę użytkownika i wybierz [Ustawienia użytkownika] z menu.

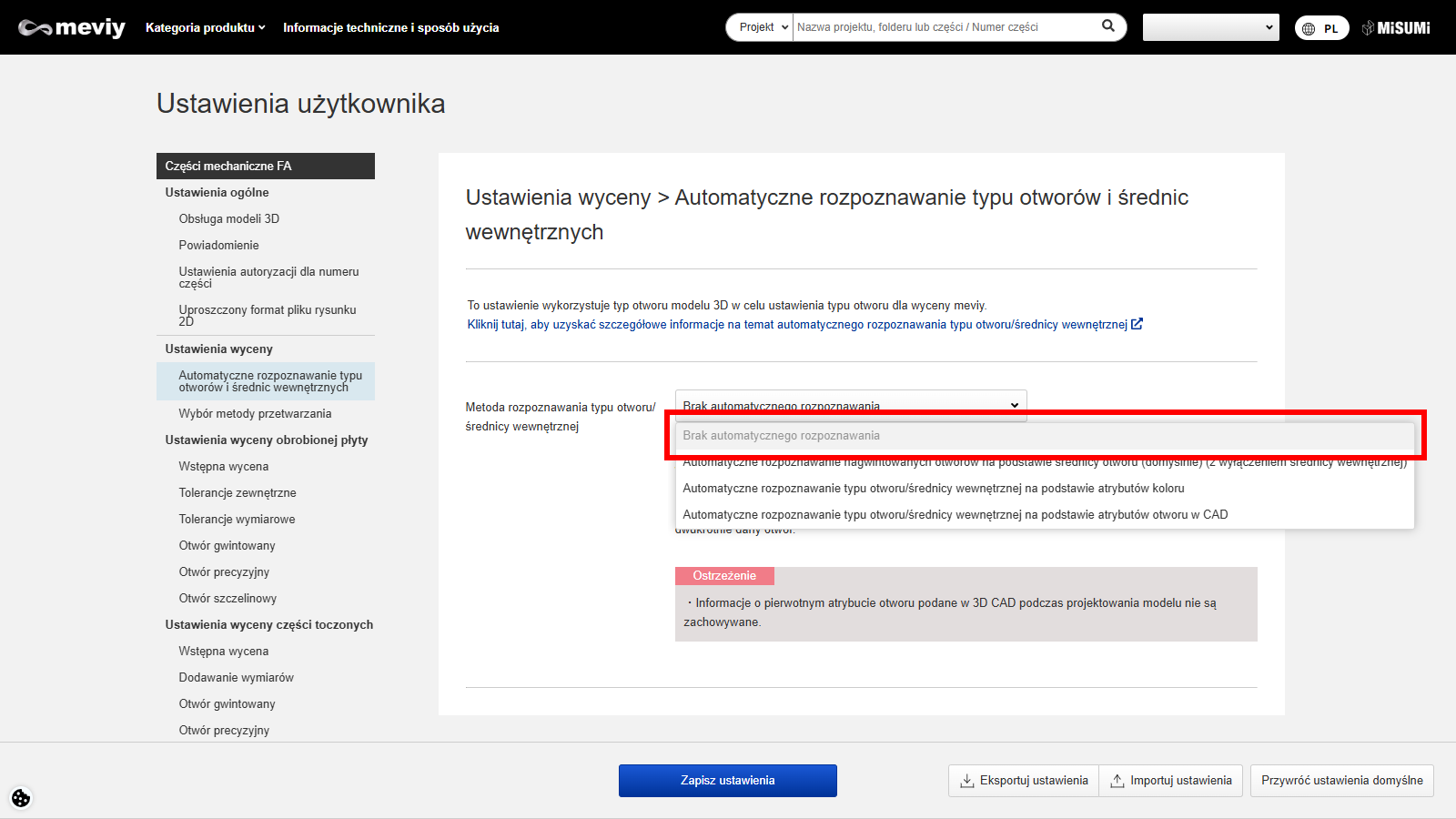

Metoda 1: Brak automatycznego rozpoznawania

W tym ustawieniu wszystkie otwory cylindryczne są interpretowane jako przelotowe (dla części blaszanych) lub jako otwory proste bez tolerancji (dla płyt obrobionych). Parametry otworów gwintowanych lub precyzyjnych można zmodyfikować po przesłaniu danych CAD, otwierając ekran przeglądarki 3D z [Dalej] i klikając dwukrotnie otwór.

Uwaga

Oryginalne atrybuty otworów nadane w CAD 3D podczas projektowania nie są zachowywane.

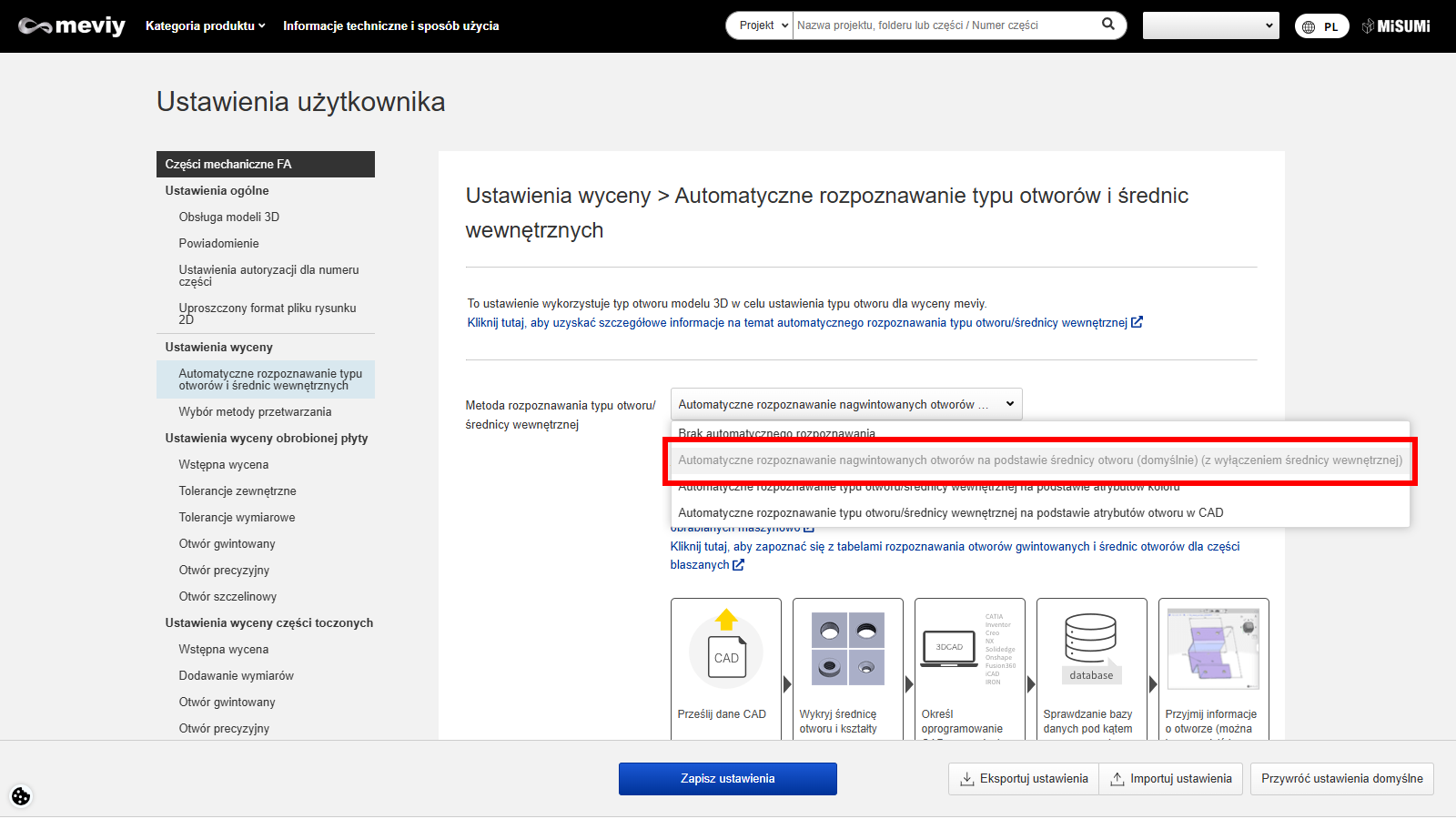

Metoda 2: Automatyczne rozpoznawanie otworów gwintowanych na podstawie średnicy (domyślnie, z wyłączeniem średnic wewnętrznych)

  • Ta konfiguracja wykrywa kształt otworu i „średnicę otworu” modelu zgodnie z oprogramowaniem CAD i automatycznie rozpoznaje otwór gwintowany.
  • Wybierz odpowiednie oprogramowanie CAD, aby ustawić wymaganą średnicę otworu dla rozpoznawania gwintów. *Jeśli wybierzesz [Zgodnie z typem pliku], system oszacuje używane oprogramowanie CAD na podstawie rozszerzenia pliku, , a średnica otworu zostanie dopasowana.

Uwagi

Uwaga

Oryginalne informacje o atrybutach otworów podane w CAD 3D podczas projektowania modelu nie są zachowywane.

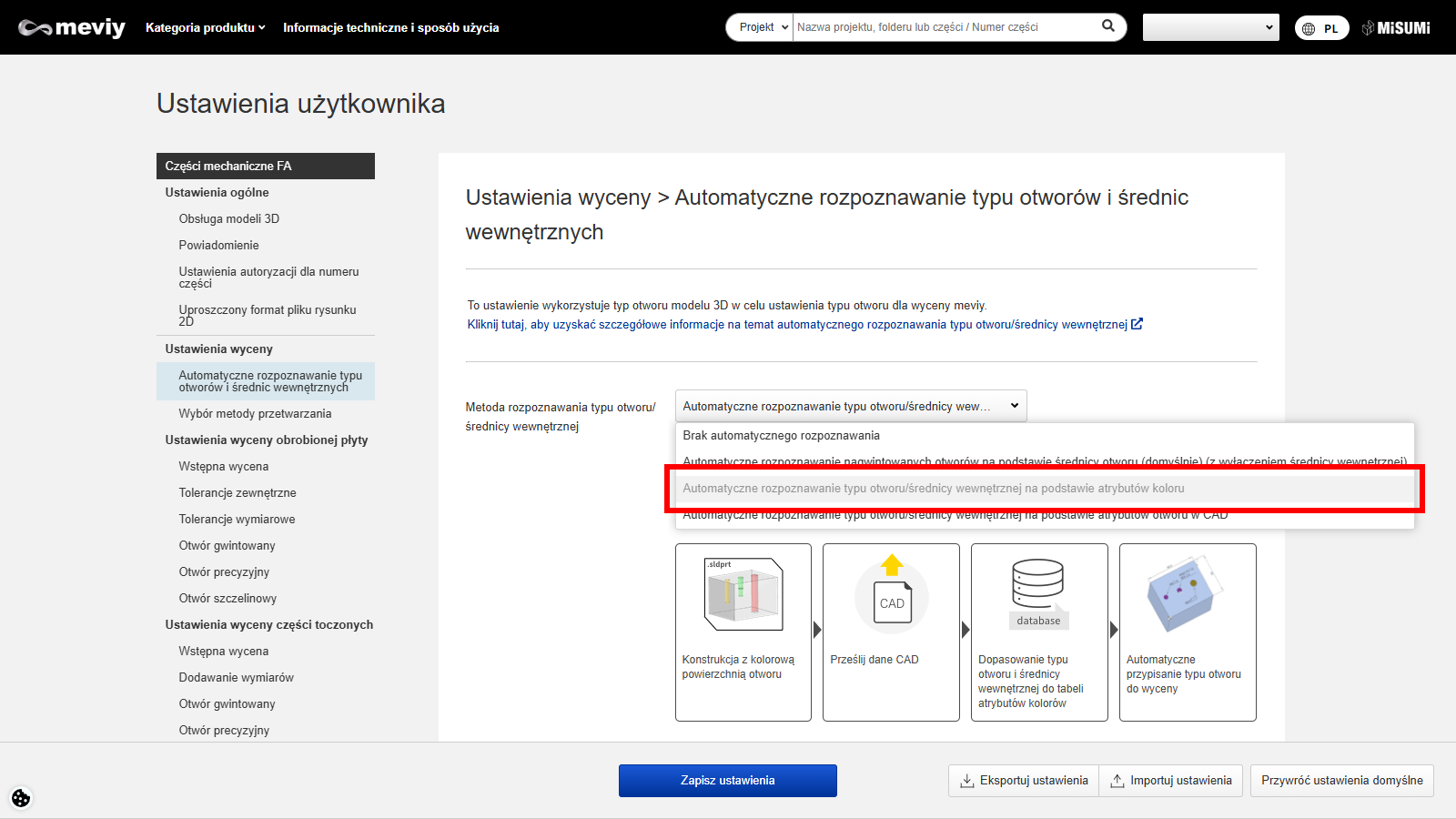

Metoda 3: Automatyczne rozpoznawanie typu otworu / wewnętrznej średnicy na podstawie atrybutów kolorystycznych

  • W tym ustawieniu system wykrywa kolor powierzchni otworu zgodnie z oprogramowaniem CAD i automatycznie rozpoznaje otwór gwintowany, precyzyjny itp.
  • Atrybut koloru dla każdego typu otworu / średnicy wewnętrznej można wcześniej zarejestrować, a każdy typ otworu/średnicy wewnętrznej można odzwierciedlić w warunkach oferty poprzez dopasowanie koloru powierzchni otworu.

Uwaga

  • Obowiązują ograniczenia dotyczące danych CAD, które można powiązać z atrybutami kolorystycznymi. (Informacje: Informacje CAD dotyczące powiązania atrybutów kolorów) Wybierz oprogramowanie CAD i prześlij plik w formacie natywnym lub plik pośredni (.x_t, .xmt_txt itp. tylko dla Parasolid) wygenerowany przez wybrane oprogramowanie CAD.
  • Aby typ otworu / średnicy wewnętrznej był rozpoznawany automatycznie, zarejestruj wcześniej atrybut koloru za pomocą formularza „Rejestracja atrybutów koloru” na dole strony.

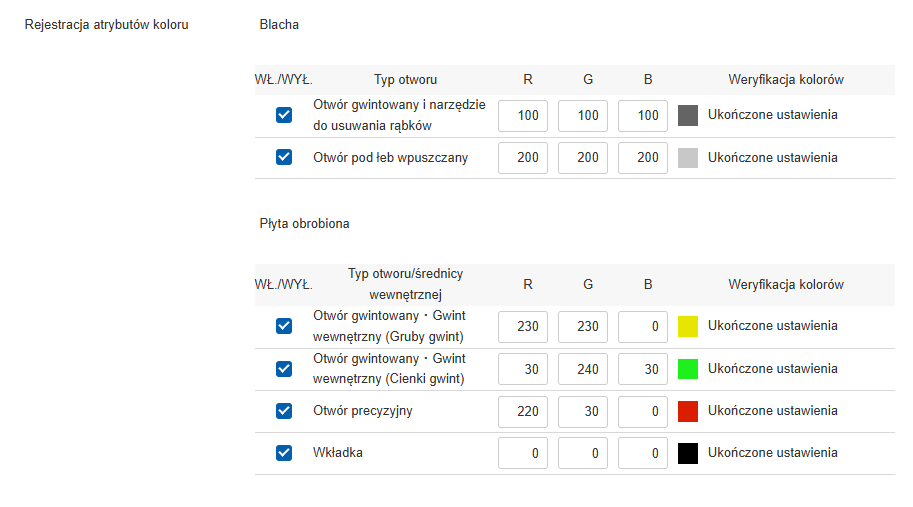

„Rejestracja atrybutów kolorystycznych” do automatycznego rozpoznawania typów otworów/średnic wewnętrznych w meviy przy użyciu atrybutów kolorów danych CAD

Jeśli ustawienie automatycznego rozpoznawania typu otworu/średnicy wewnętrznej jest ustawione na [Automatyczne rozpoznawanie typu otworu/średnicy wewnętrznej na podstawie atrybutów kolorów], ustawienia RGB mogą posłużyć do przekazania atrybutów kolorystycznych z danych CAD do systemu meviy.

KROK1:

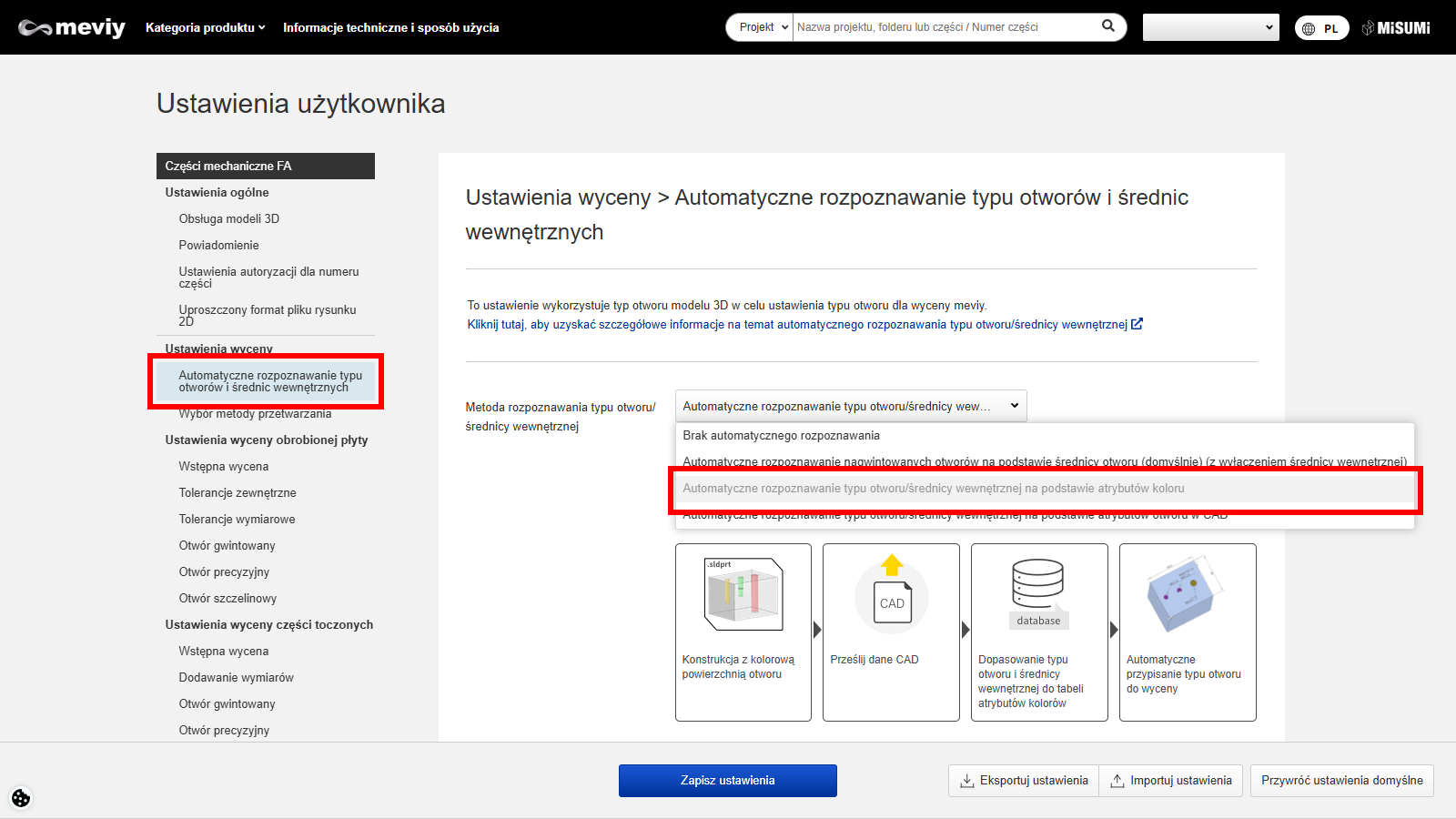

Wybierz „Ustawienia automatycznego rozpoznawania typu otworu / średnicy wewnętrznej” w ustawieniach użytkownika.
KROK2:
  • KROK 2: Wybierz metodę rozpoznawania typu otworu / wewnętrznej średnicy opartą na atrybutach kolorystycznych.
  • * Formularz rejestracji atrybutów kolorystycznych jest dostępny tylko po wyborze tej metody.

KROK3:

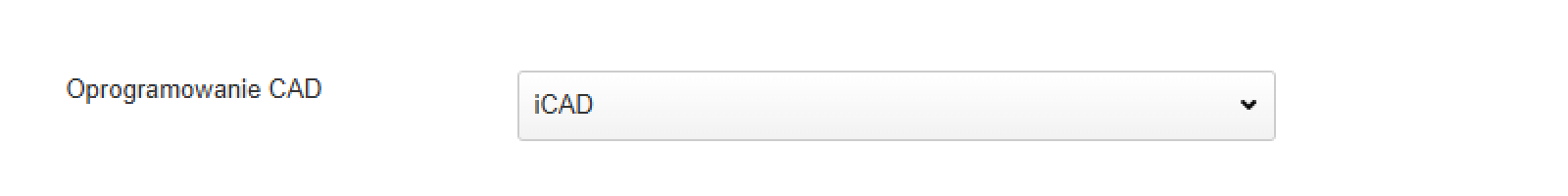

Skonfiguruj używane oprogramowanie CAD.

KROK4:

Włącz ustawienie dla danego typu otworu / średnicy i aktywuj pole RGB.
KROK5:
  • Wprowadź wartości RGB (od 0 do 255).
  • Uwaga: RGB należy ustawić na wartość od 0 do 255.
KROK6:
Kliknij „Aktualizuj”.
Elementy Szczegóły
1 WŁĄCZ/WYŁĄCZ Możesz osobno włączać i wyłączać ustawienia dla każdego typu otworu / średnicy wewnętrznej.
2 Typ otworu/średnicy wewnętrznej Jest to lista typów otworów/średnic wewnętrznych, które mogą być automatycznie rozpoznane poprzez powiązanie atrybutów kolorów.
3 RGB Pole służy do rejestrowania atrybutów kolorystycznych z wartościami od 0 do 255 dla RGB.
4 Sprawdź kolor Wyświetlany jest komunikat informujący o stanie konfiguracji RGB.

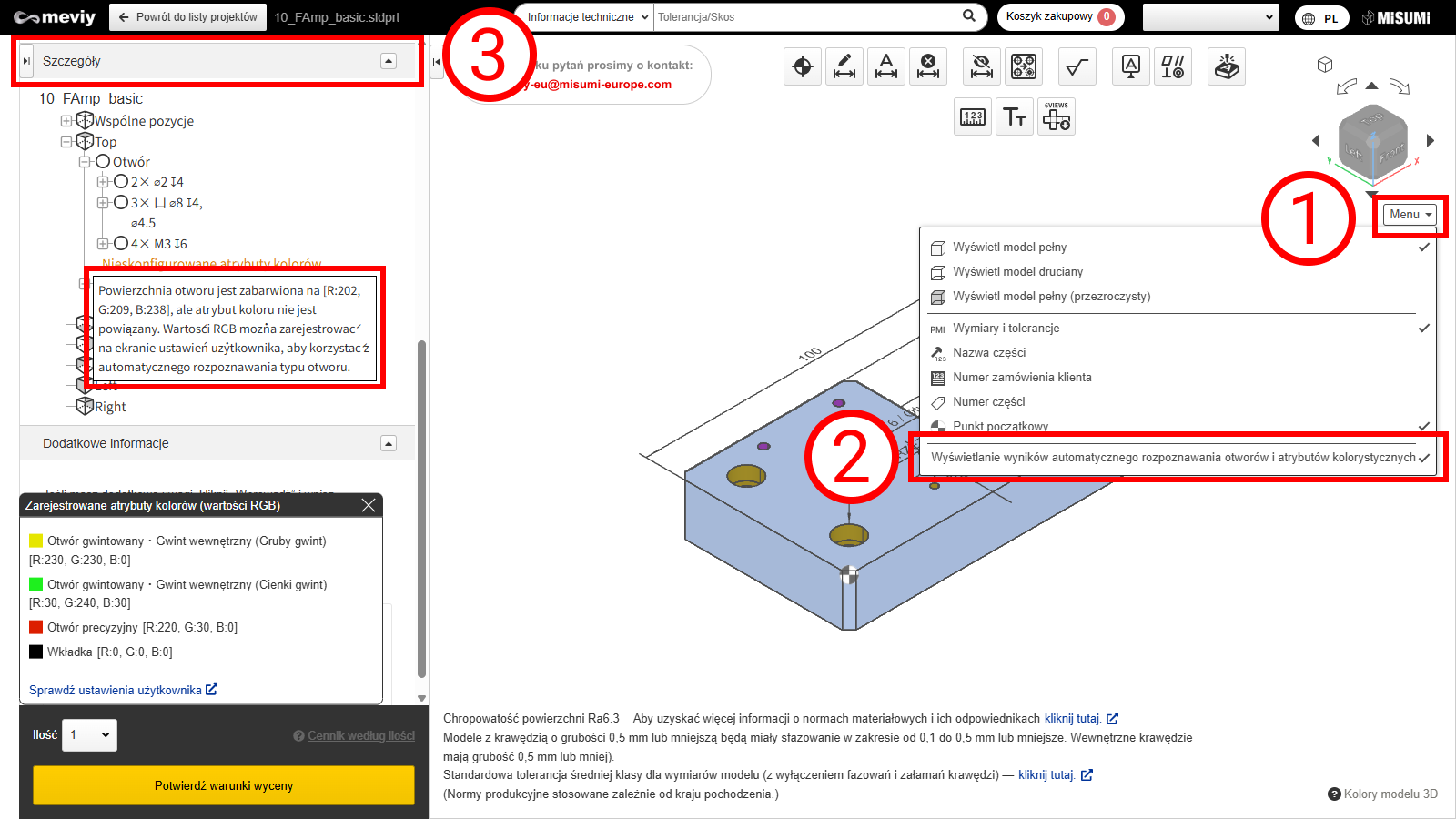

Sprawdzanie wyników automatycznego rozpoznawania otworów i atrybutów kolorystycznych

Wyniki automatycznego rozpoznawania otworów i atrybuty kolorów można sprawdzić na ekranie przeglądarki 3D.

KROK1:

Umieść kursor na […] w przeglądarce 3D.

KROK2:

Kliknij „Wyświetl wyniki automatycznego rozpoznawania otworów i atrybuty kolorów”.

KROK3:
Lista otworów w szczegółach zawiera informacje o powiązanych atrybutach kolorów.
  • *Te atrybuty kolorów są wynikiem analizy przeprowadzonej przez firmę meviy i mogą nie odpowiadać wartościom atrybutów kolorów ustawionych w oprogramowaniu CAD.
  • Dlatego przed rozpoczęciem korzystania z funkcji [Automatyczne rozpoznawanie typu otworu/średnicy wewnętrznej na podstawie atrybutu koloru] lub przed zmianą oprogramowania CAD, wersji lub ustawień środowiska należy sprawdzić wynik automatycznego rozpoznawania otworów przy użyciu tego ustawienia.
  • Należy również używać wyłącznie obsługiwanych formatów CAD i obsługiwanych formatów opisanych poniżej.

Informacje CAD dotyczące powiązania atrybutów kolorów

W poniższej tabeli przedstawiono dane CAD, które można powiązać z atrybutami kolorów.

Formaty CAD
Oprogramowanie CAD Natywne Format pośredni (Parasolid)
(.sldprt)(.icd) .x_t .x_b .xmt_txt
SOLIDWORKS 〇 〇 〇 ｰ
iCAD SX 〇 〇 〇 〇
Inne CAD ｰ ｰ ｰ ｰ

Uwaga

Automatyczne rozpoznawanie typu otworu / wewnętrznej średnicy na podstawie atrybutów kolorystycznych nie jest gwarantowane w przypadku modeli utworzonych w nieobsługiwanych systemach CAD lub formatach plików.

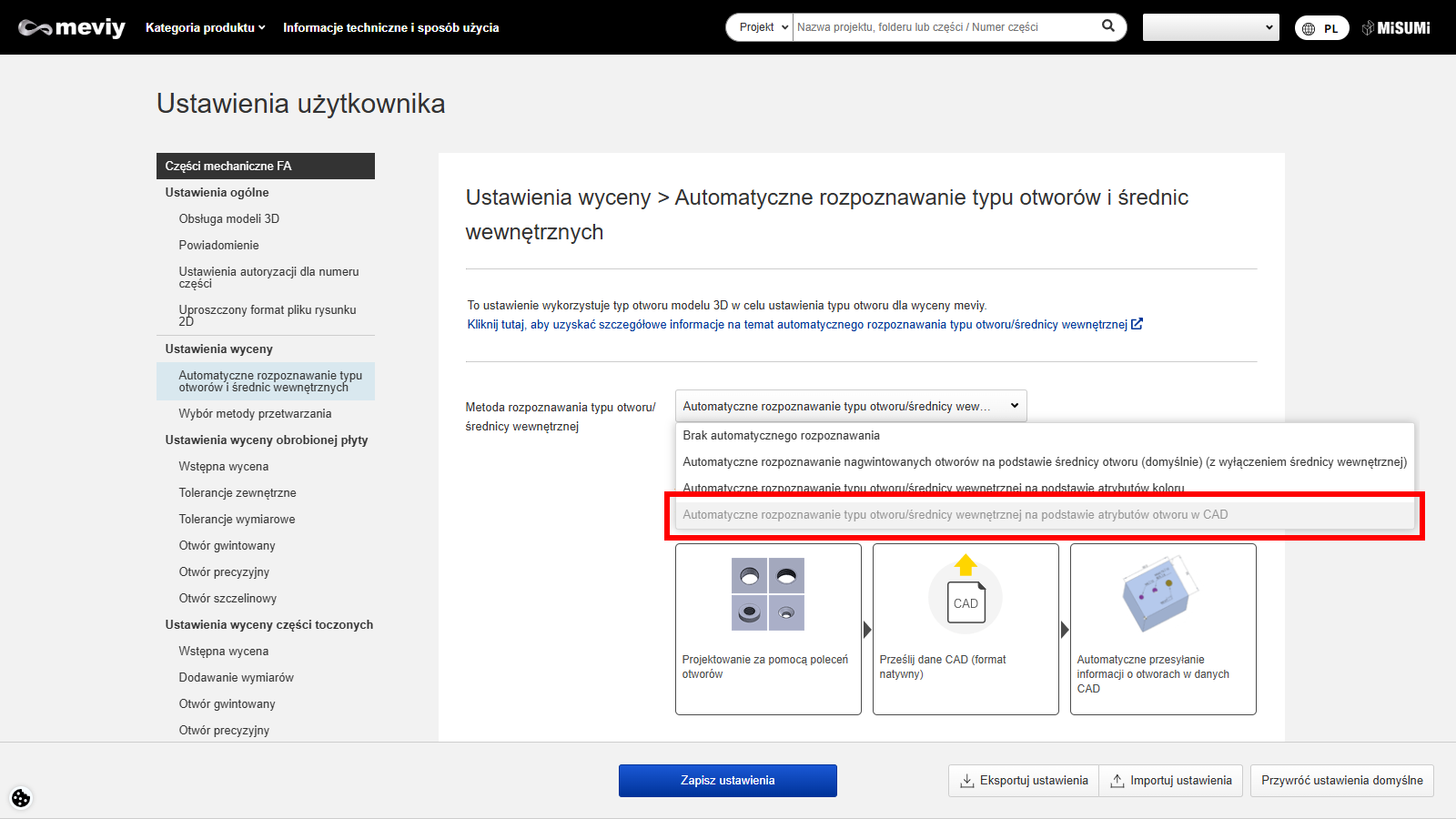

Metoda 4: Automatyczne rozpoznawanie typu otworu / wewnętrznej średnicy na podstawie atrybutów otworów zdefiniowanych w CAD

  • Ta metoda wykorzystuje atrybuty otworów zdefiniowane za pomocą polecenia otworu (kreatora otworów) w oprogramowaniu CAD i rozpoznaje typ otworu/średnicy wewnętrznej.
  • Wybierz oprogramowanie CAD, a następnie prześlij natywny format CAD.

Uwaga

  • Obowiązują ograniczenia dotyczące danych CAD, które można powiązać z atrybutami otworów.
  • Kliknij tutaj aby uzyskać szczegółowe informacje na temat obsługi atrybutów otworów w CAD.

Zasady stosowania łączenia atrybutów otworów

Aby połączyć atrybuty otworów z CAD i umożliwić rozpoznawanie typów otworów / średnic wewnętrznych, należy zapoznać się z poniższymi zasadami.

Obsługiwane oprogramowanie CAD i format plików

(1) Utwórz plik w obsługiwanym oprogramowaniu CAD i prześlij go w formacie natywnym.

Informacje dotyczące tworzenia otworów CAD

  • (2) Tylko otwory utworzone za pomocą kreatora otworów (polecenie „Hole”) mogą zostać poprawnie powiązane.
  •  (Informacje dotyczące połączeń otworów i atrybutów można znaleźć w tabeli zgodności poleceń otworów według CAD.)
  • Jeśli nie użyto polecenia otworu, atrybuty nie zostaną rozpoznane.
  • (3) Połączenie niestandardowych poleceń otworów nie jest gwarantowane, ponieważ nie zostało przetestowane.
  • (Dostosowanie: wprowadzanie zmian do istniejących standardów lub wymiarów, tworzenie nowych standardów itp.)
  • (4) Tylko otwory utworzone z użyciem określonych poleceń powielania (oznaczonych na czerwono) mogą być powiązane.
  • W SOLIDWORKS otwory powielone kilkukrotnie nie są rozpoznawane jako utworzone poleceniem otworu i nie zostaną powiązane.
(5) Efektywna głębokość otworów gwintowanych i precyzyjnych nie zostanie uwzględniona — stosowane będą ustawienia użytkownika.
(6) Obsługiwane są tylko gwinty metryczne — gwinty calowe nie są wspierane.
SOLIDWORKS iCAD SX
(2)
(4)
  • Obsługiwane typy poleceń powielania
  • I Kopiuj komponenty
  • II Powtórz kopiowanie komponentu
  • III Obróć kopiowany komponent
  • IV Lustro komponentu
  • V Lustro kopiowanego komponentu
(5)

Uwagi

  • Aby zobaczyć tabelę zgodności poleceń otworów z programami CAD w programach CAD, kliknij poniższe łącze.
  • →　Zanim zaczniesz > “SOLIDWORKS”　|　Zanim zaczniesz > “iCAD“

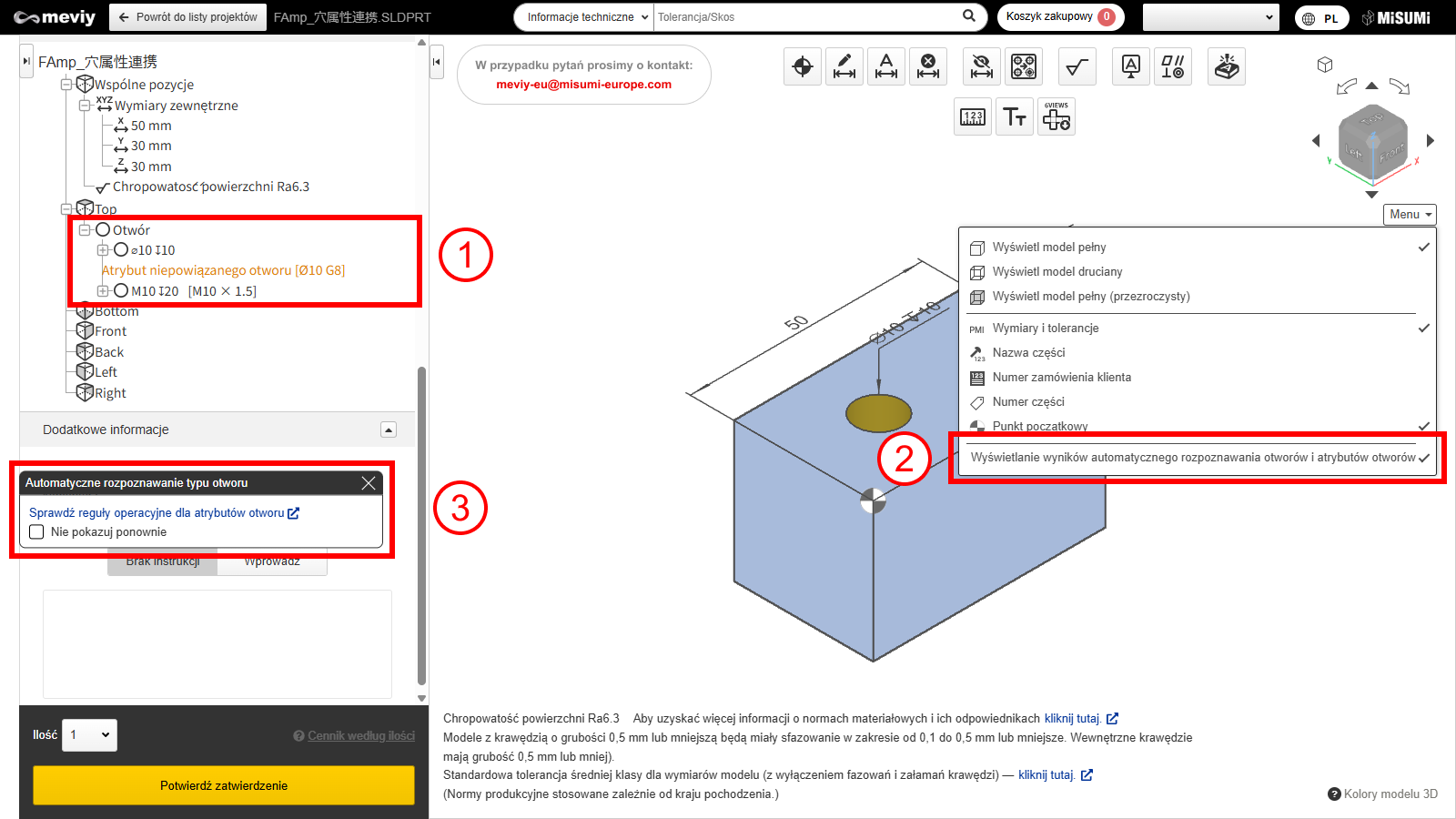

Jak sprawdzić wyniki automatycznego rozpoznawania otworów i atrybuty otworów

Wyniki rozpoznawania otworów i ich atrybuty z CAD można sprawdzić w przeglądarce 3D.

KROK1:

Informacje o atrybutach otworów CAD są widoczne po prawej stronie każdego otworu w widoku drzewa. W przypadku nieudanego powiązania wyświetlony zostanie żółty tekst z komunikatem „Niepołączone atrybuty otworów”.
KROK2:

Można sprawdzić reguły stosowania dla połączenia atrybutów otworów.

KROK 3:
Lista szczegółów otworów zawiera informacje o powiązanych atrybutach kolorystycznych.

Uwaga

*Powiązane atrybuty są interpretowane zgodnie z regułami meviy i mogą nie odpowiadać wartościom w pliku CAD. Należy sprawdzić wyniki automatycznego rozpoznawania otworów po uruchomieniu funkcji [Automatyczne rozpoznawanie typów otworów/średnic wewnętrznych na podstawie atrybutów otworów CAD] oraz po zmianie oprogramowania CAD, wersji lub ustawień środowiska.

Informacje o powiązaniu atrybutów otworów z danymi CAD

Poniżej przedstawiono formaty plików CAD obsługiwane w kontekście powiązań z atrybutami otworów
Formaty CAD
Nazwa CAD Natywny Format pośredni (Parasolid)
(.sldprt)(.icd) (.x_t)(.x_b)(.xmt_txt)
SOLIDWORKS 〇 ｰ
iCAD SX 〇 ｰ
Inne oprogramowanie CAD ｰ ｰ

Uwaga

W przypadku modeli i formatów CAD nieobsługiwanych przez meviy automatyczne rozpoznanie typu otworu / średnicy wewnętrznej nie jest gwarantowane.
