Ustawianie chropowatości powierzchni, szlifowanie i polerowanie

Można określić chropowatość powierzchni.

Dodawanie chropowatości powierzchni, szlifowanie i polerowanie

Select from the icons at the top. You can also use the shortcut key (R) to select it.

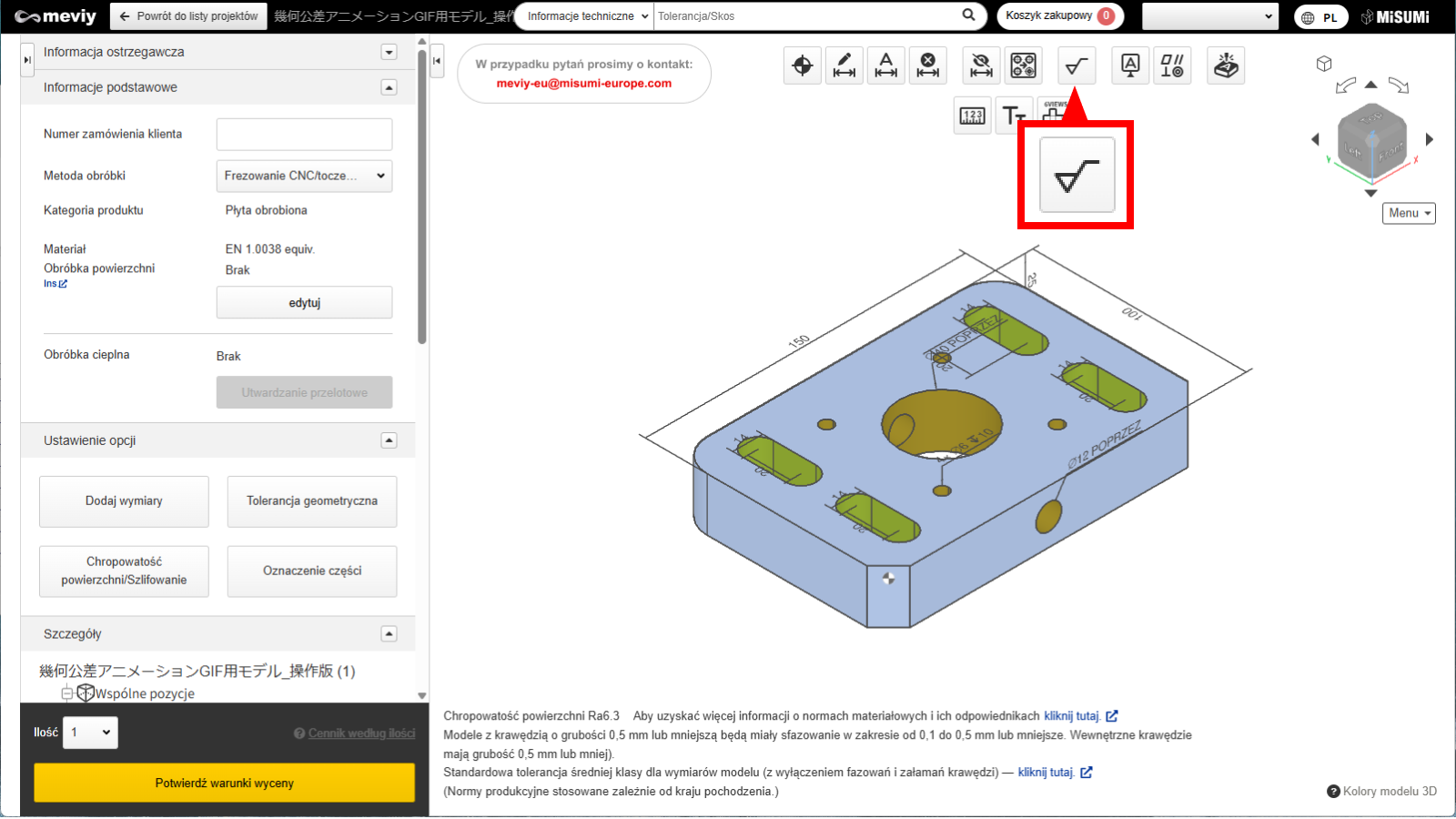

1. Wybierz przycisk Chropowatość/polerowanie powierzchni z ikon w górnej części przeglądarki modeli. Możesz także użyć klawisza skrótu (R).
Select the surface for which you want to set the roughness. The target part will be highlighted.

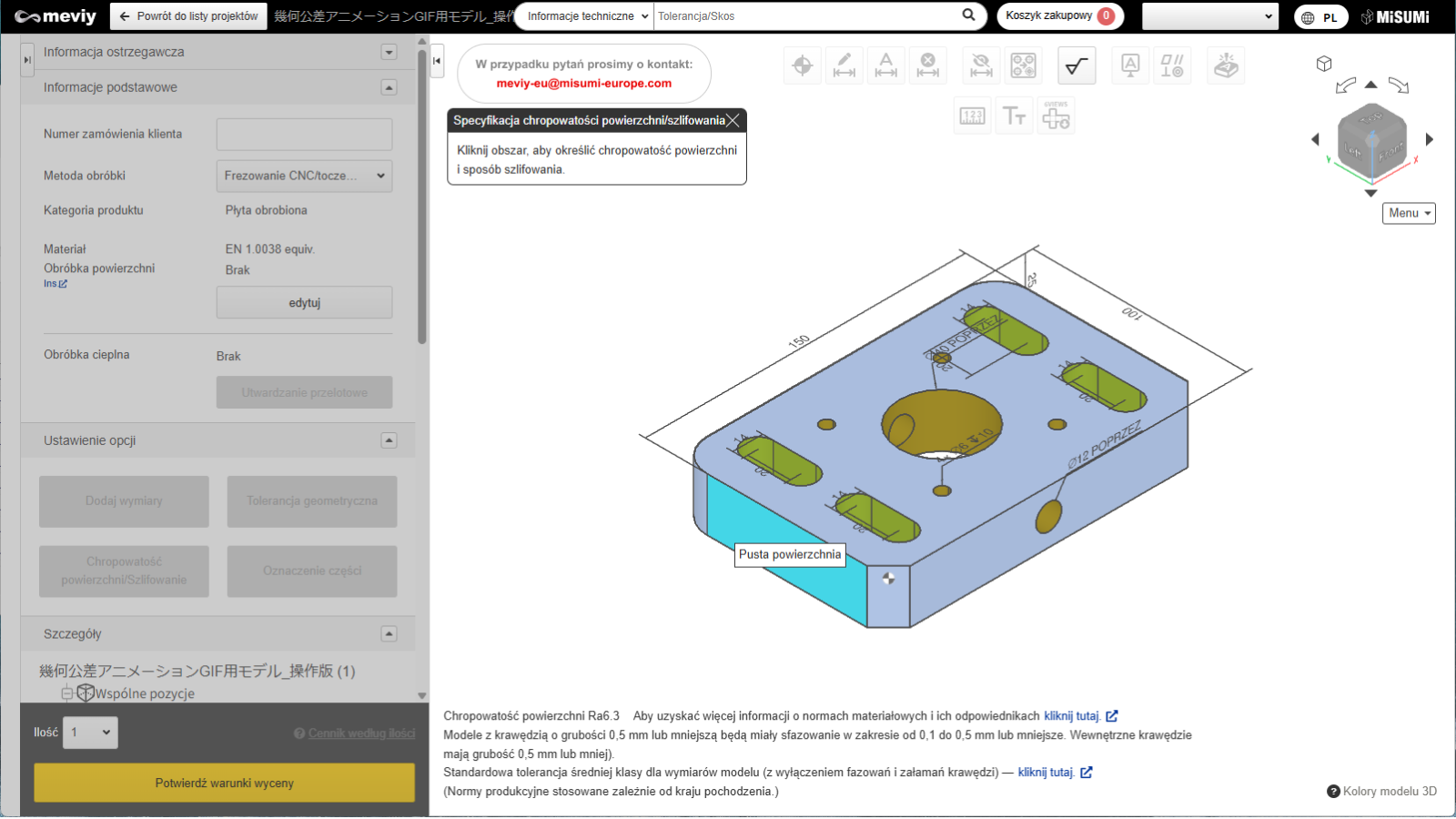

2. Wybierz powierzchnię, na której chcesz określić chropowatość powierzchni. Powierzchnie, które można wybrać, są podświetlone na niebiesko po najechaniu na nie kursorem myszy.

Uwaga

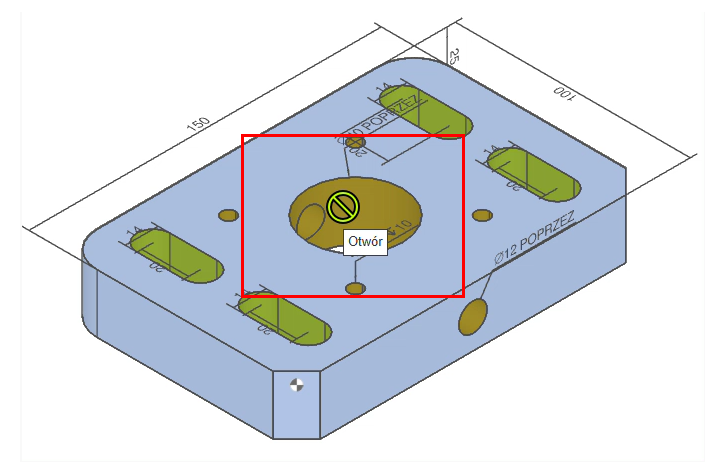

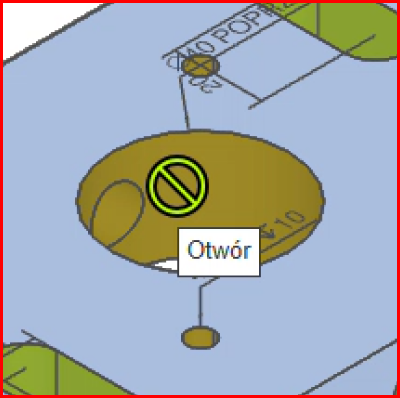

Ikona kursora wskaże, że dana powierzchnia nie jest dostępna do zaznaczenia po najechaniu na nią myszą.
Nie można wybrać Nie można wybrać
Select the area where the surface roughness is to be specified and click "OK.

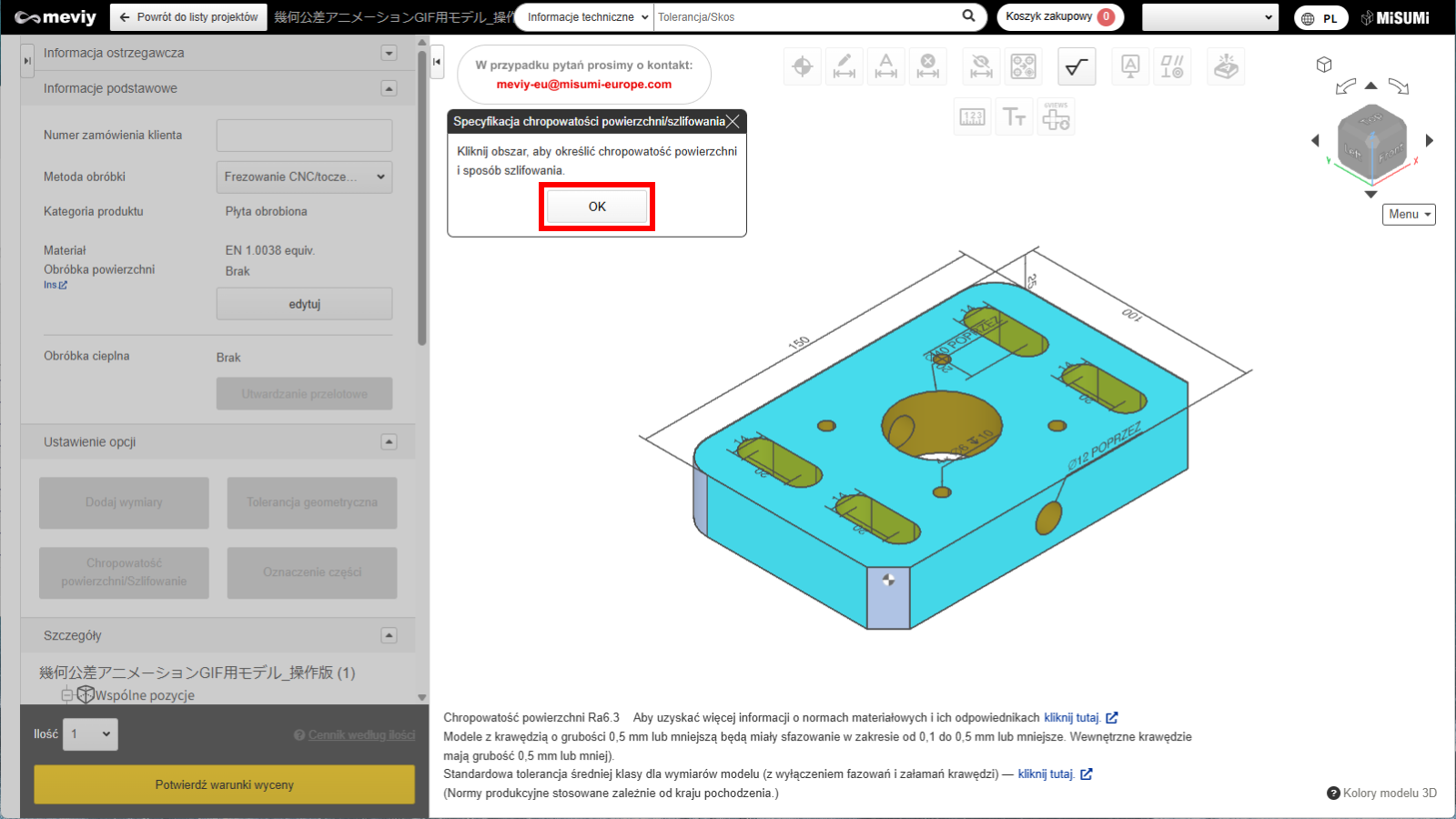

3. Zaznacz obszary, dla których chcesz określić chropowatość powierzchni, a następnie kliknij OK. Aby przypisać tę samą wartość do wielu powierzchni, zaznacz je kolejno i kliknij OK.
Follow the dialog, select a value and click "Update".

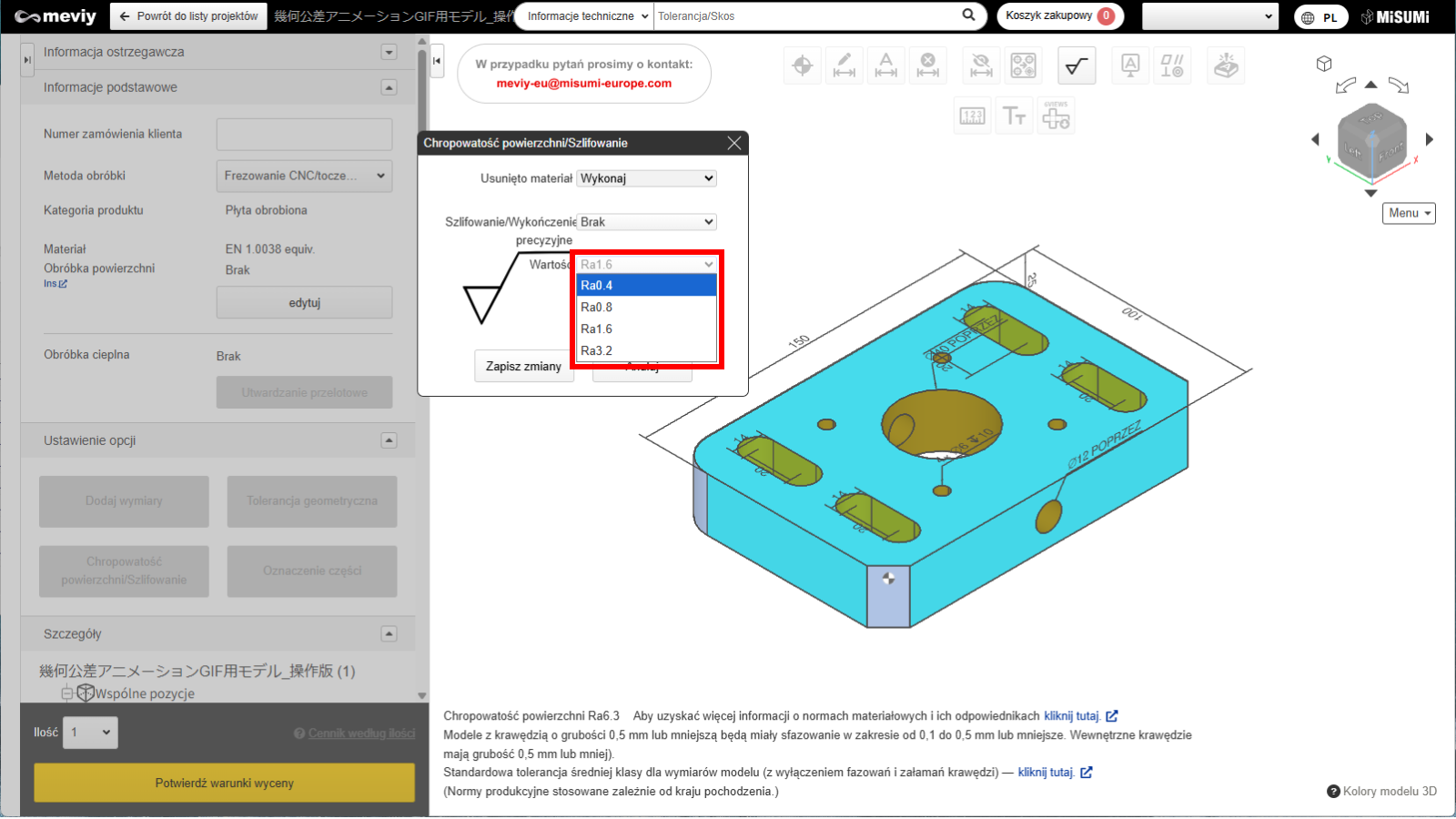

4. Wybierz wartość chropowatości powierzchni z listy.
Follow the dialog, select a value and click "Update".

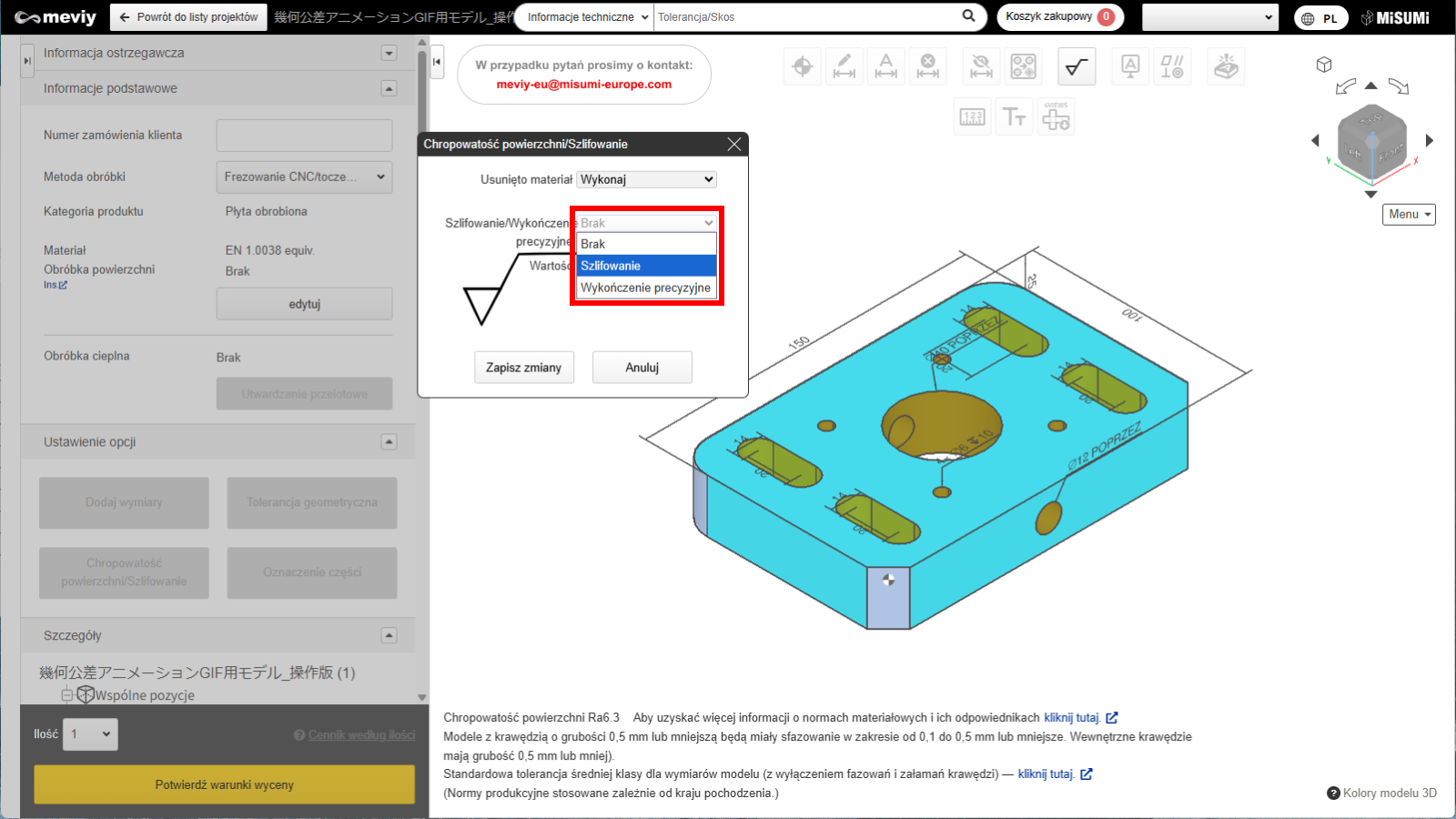

５. Dostępne są różne opcje obróbki.
  • Szlifowanie
  • Polerowanie

Możesz wybrać jedną z dostępnych opcji.

Uwaga

Niektóre opcje mogą być niedostępne w zależności od wybranego materiału. W przypadku szlifowania może być wymagane utworzenie kształtu odciążającego.
Follow the dialog, select a value and click "Update".

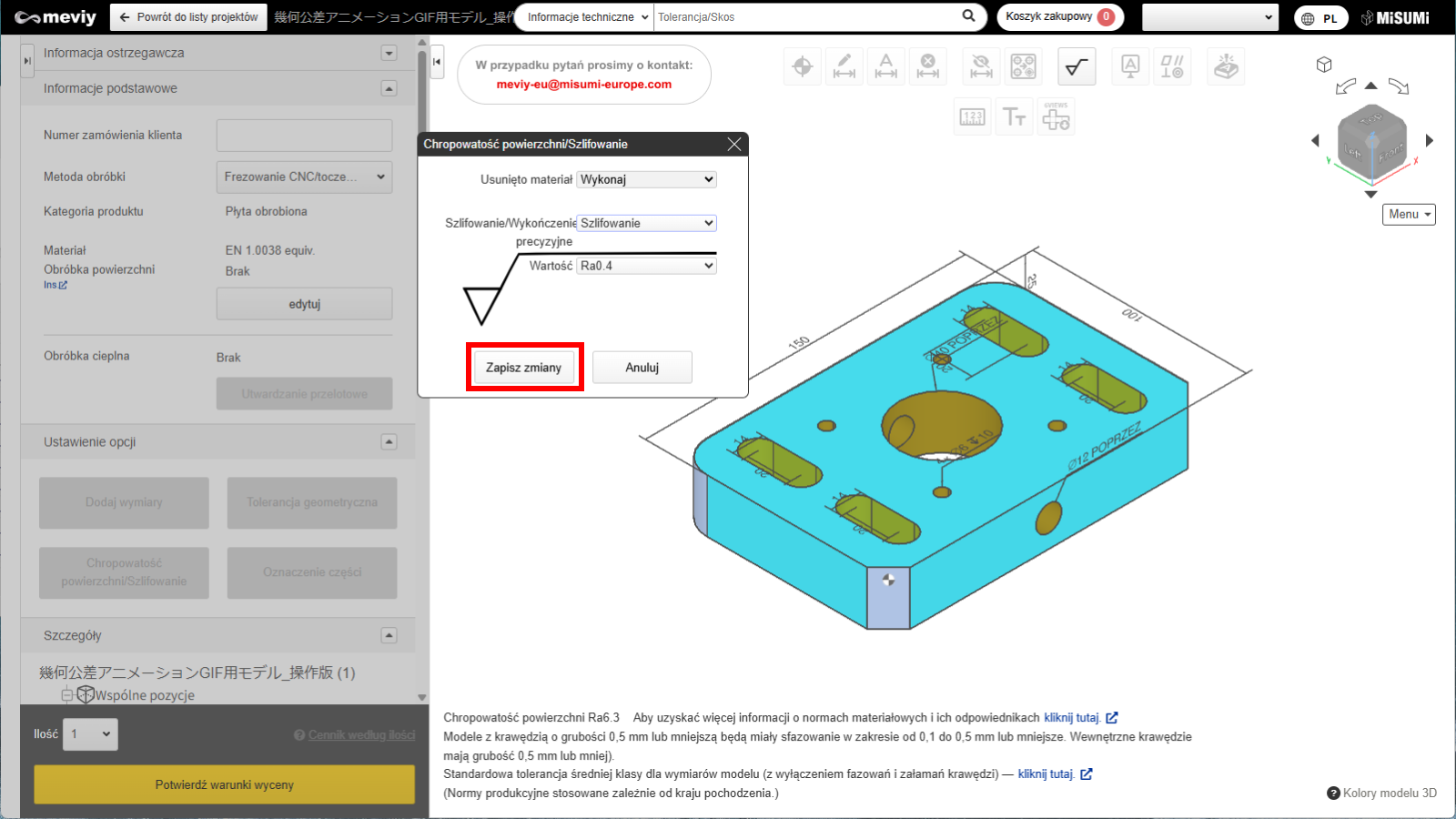

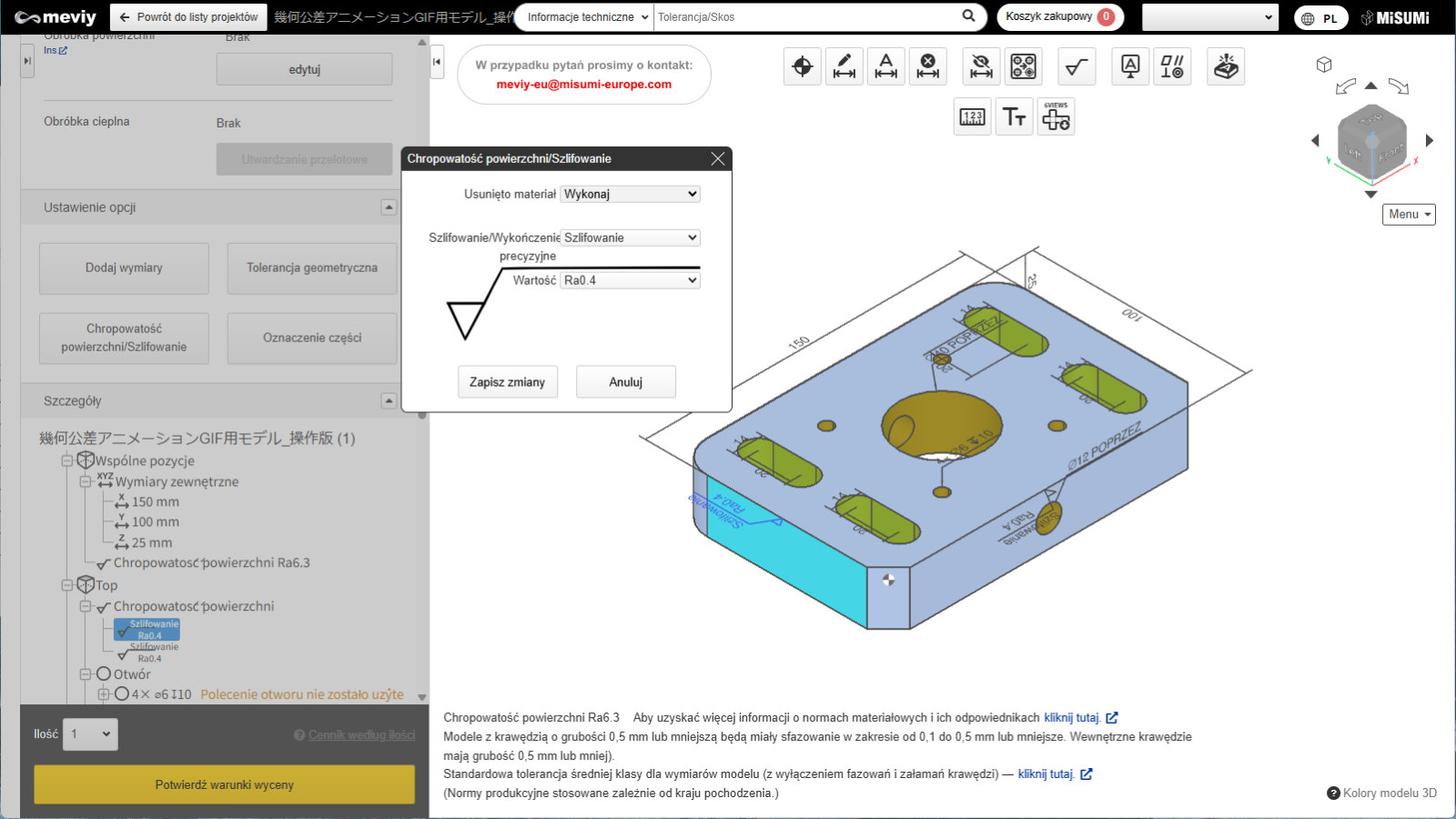

６. Po wybraniu wartości chropowatości i opcji obróbki kliknij przycisk „Aktualizuj”, aby zatwierdzić ustawienia.
The added surface roughness can be viewed on the 3D model and tree view.

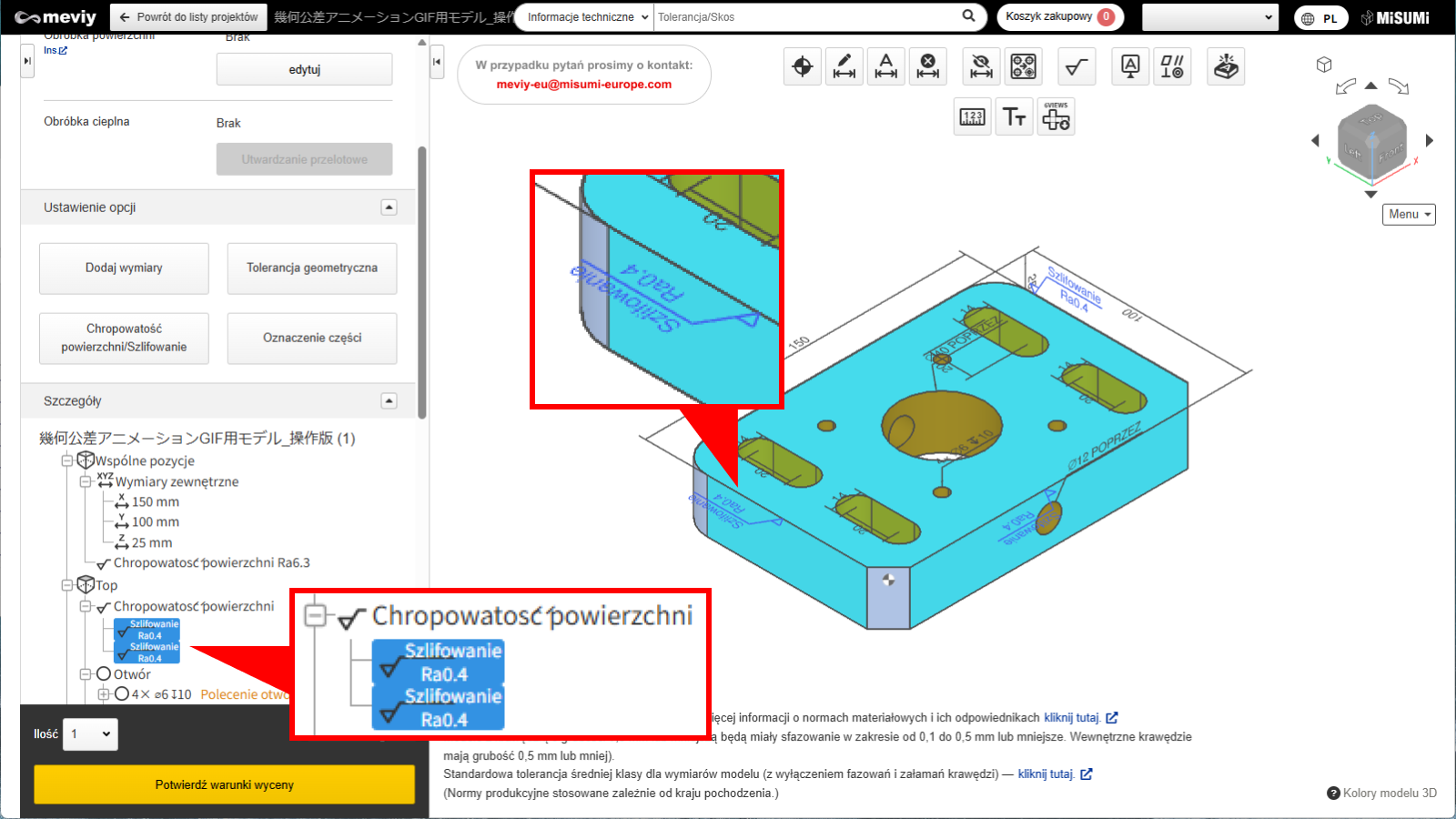

７. Zadana chropowatość powierzchni jest widoczna w drzewie w sekcji szczegółów oraz w podglądzie modelu.
The added surface roughness can be viewed on the 3D model and tree view.
８. Aby zmienić wcześniej ustawioną chropowatość, kliknij jej symbol w drzewie szczegółów lub w widoku modelu – zostanie otwarte okno dialogowe z ustawieniami chropowatości.

Uwaga

Nie jest możliwa zmiana chropowatości wielu powierzchni jednocześnie.

Usuwanie zadanej chropowatości powierzchni

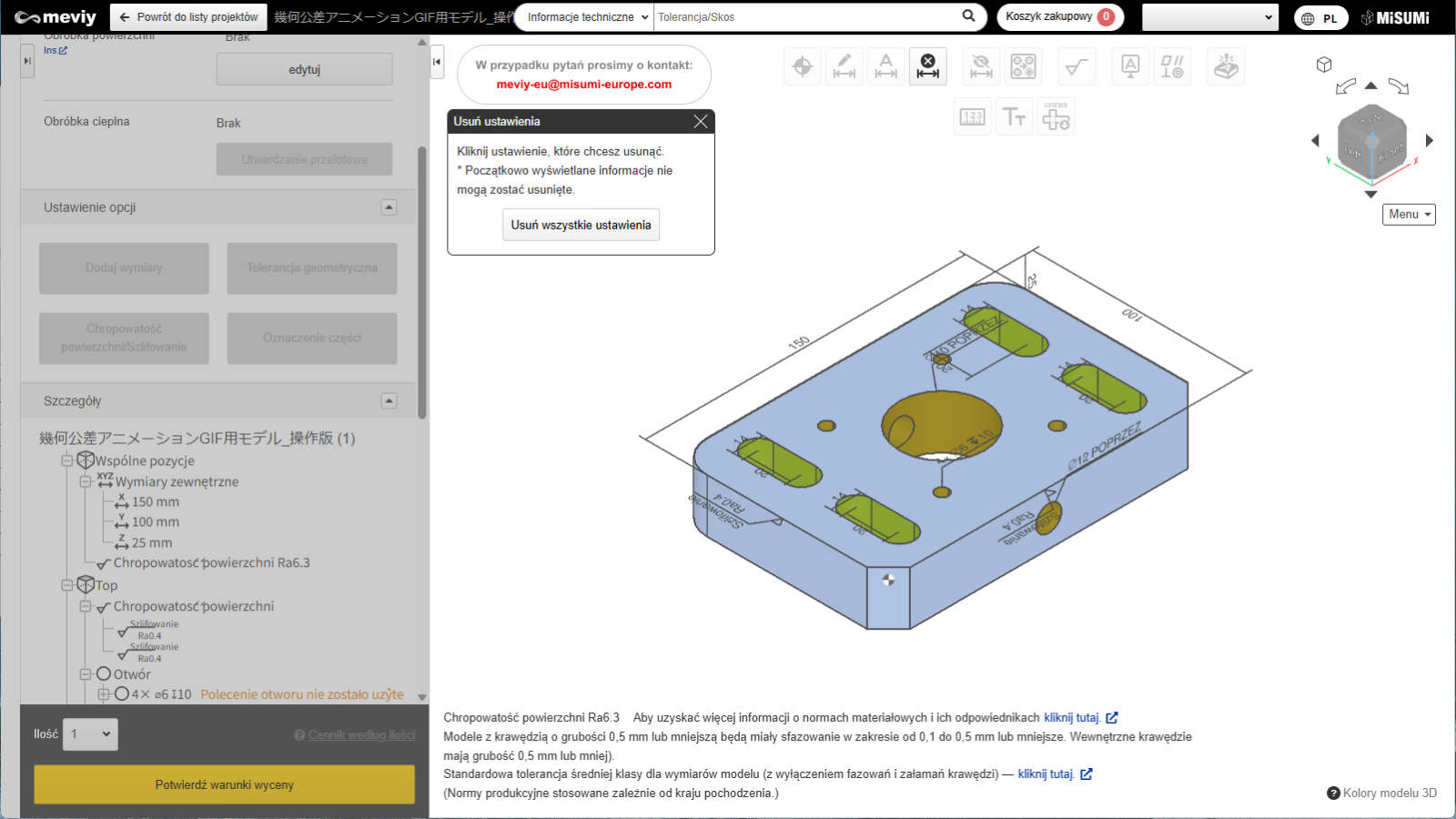

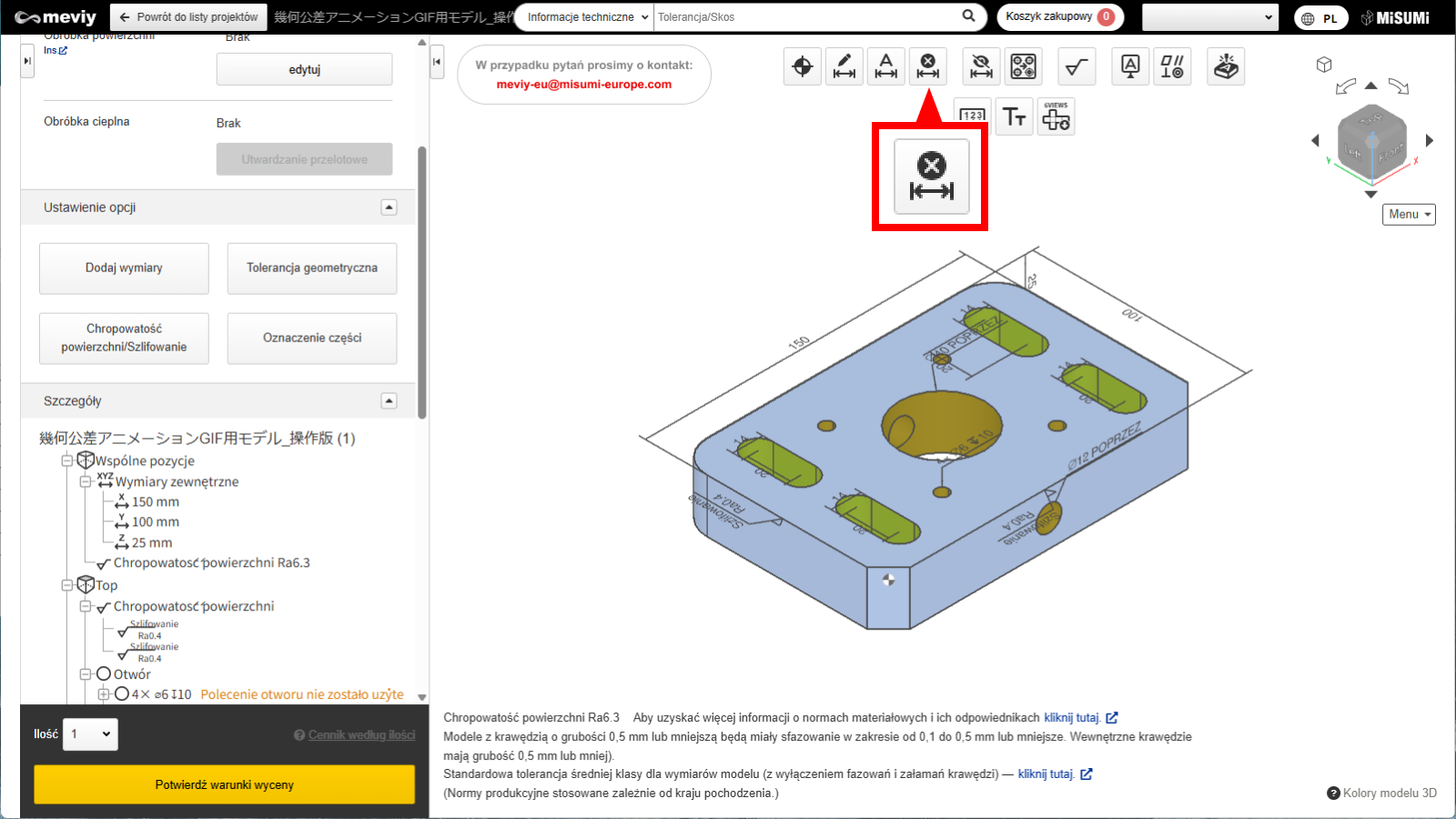

1. Wybierz przycisk Usuń PMI z ikon w górnej części przeglądarki modeli. Możesz także użyć klawisza skrótu (D).

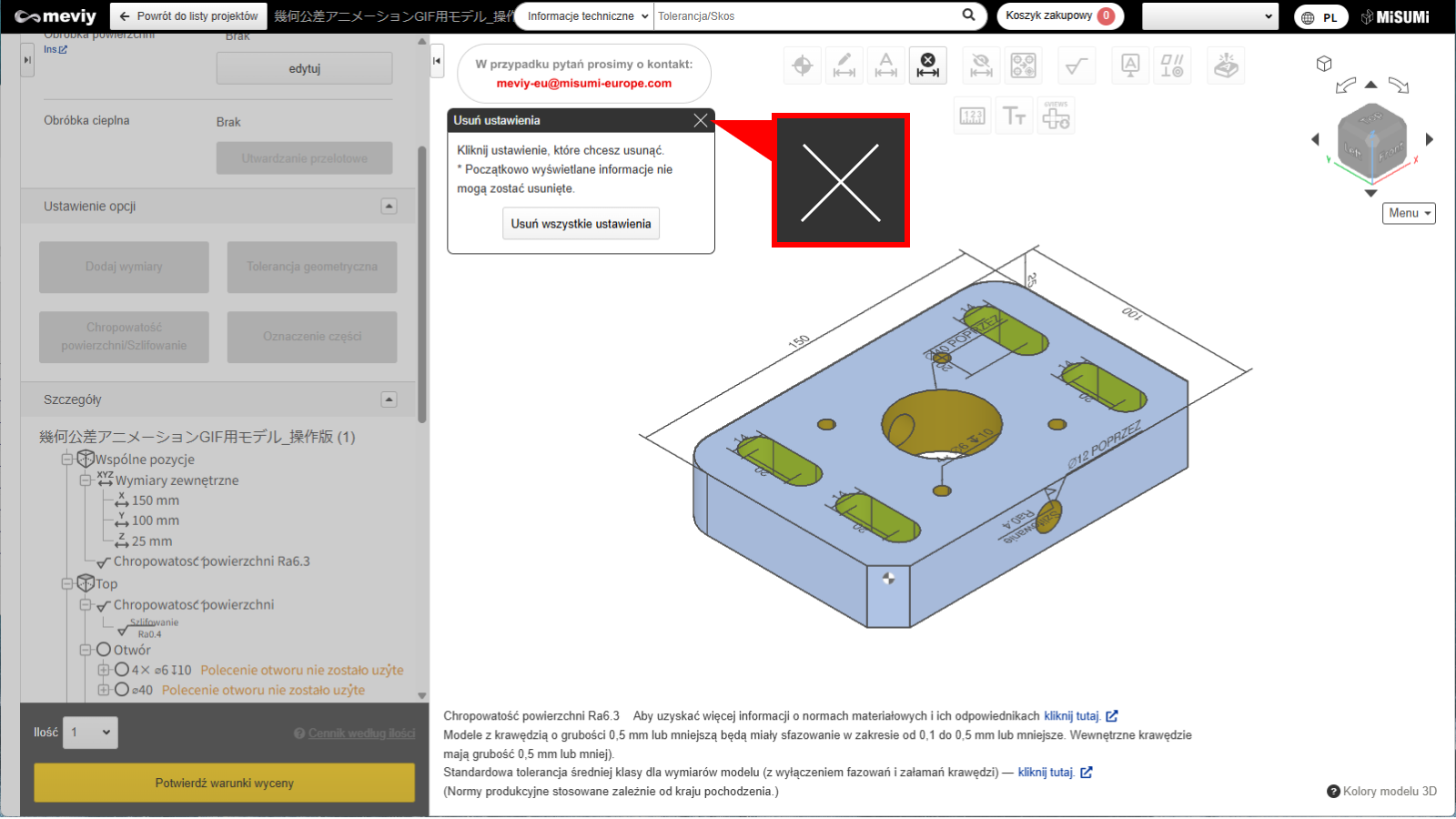

2. Pojawi się komunikat ""Kliknij PMI, który chcesz usunąć"". Wybierz chropowatość powierzchni, którą chcesz usunąć. Specyfikacja chropowatości powierzchni zmieni kolor na niebieski po umieszczeniu na niej kursora. Kliknij, aby usunąć.

Uwaga

Należy pamiętać, że kliknięcie przycisku “Usuń wszystkie PMI” spowoduje usunięcie wszystkich ustawień z wyjątkiem tych, które zostały początkowo wyświetlone.
3. Zaznaczony PMI został usunięty. Naciśnij klawisz Esc lub przycisk ×, aby wyjść z funkcji Usuń PMI.
