Dodawanie i usuwanie wymiarów oraz tolerancji kątowych
Dodawanie wymiarów i tolerancji kątowych
1. Kliknij
, a następnie wybierz dwie powierzchnie, między którymi chcesz dodać wymiar.
, a następnie wybierz dwie powierzchnie, między którymi chcesz dodać wymiar.

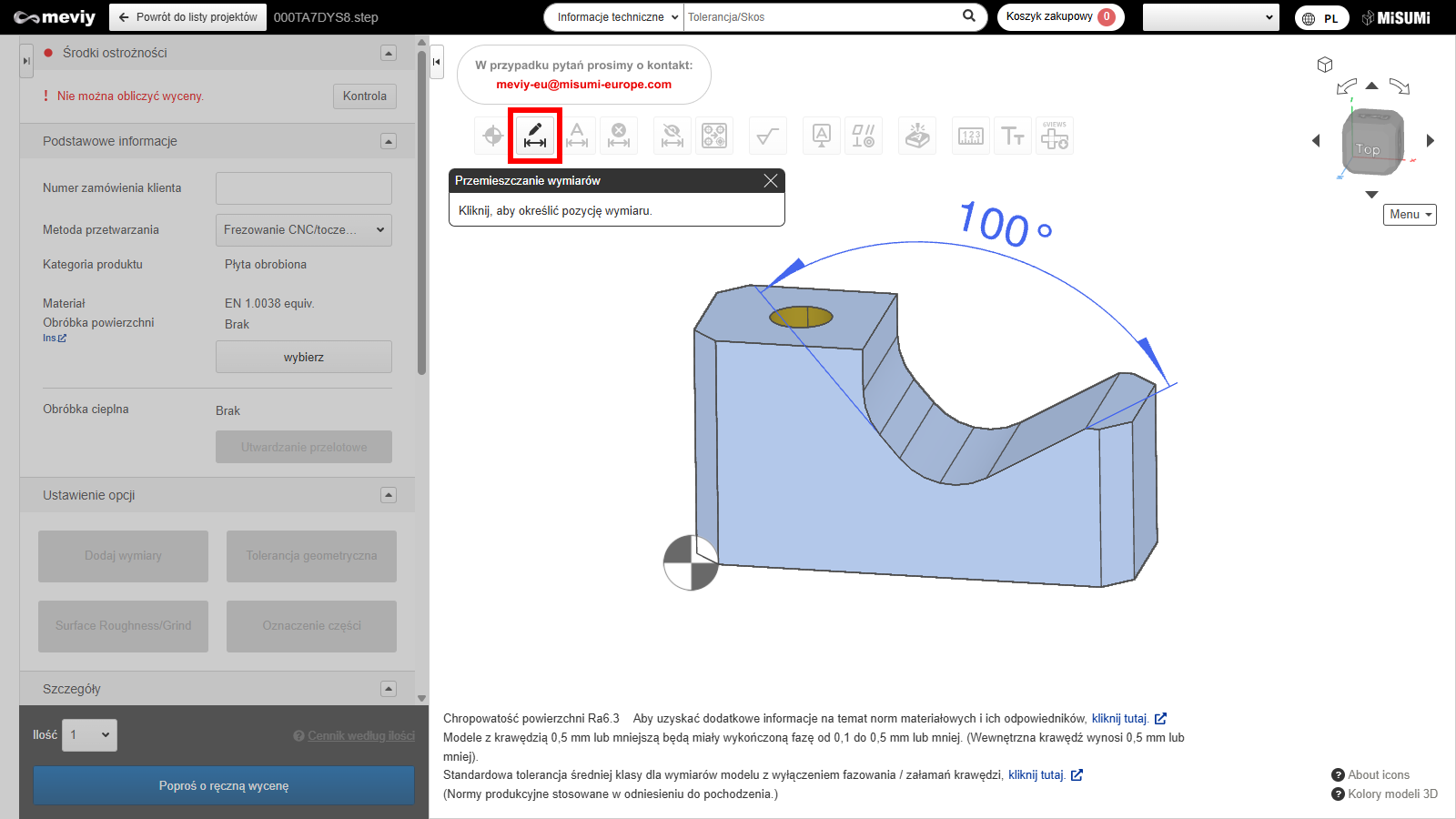

2. Kliknij w miejscu, gdzie ma zostać wyświetlony wymiar.
- Zostanie potwierdzona pozycja wyświetlania wymiaru.
- Zostanie wyświetlone okno dialogowe „Dodaj wymiar kątowy”.
Notes
Kliknięcie przycisku
nie dodaje wymiarów kątowych.
- 3. Wybierz wartość tolerancji kątowej z listy rozwijanej.
- Jeśli potrzebna tolerancja nie znajduje się na liście, wpisz ją w polu „Wprowadzenie ręczne”.
Usuwanie wymiarów i tolerancji kątowych
Jeśli przypadkowo dodasz wymiar lub nie jest już potrzebny, możesz go łatwo usunąć.

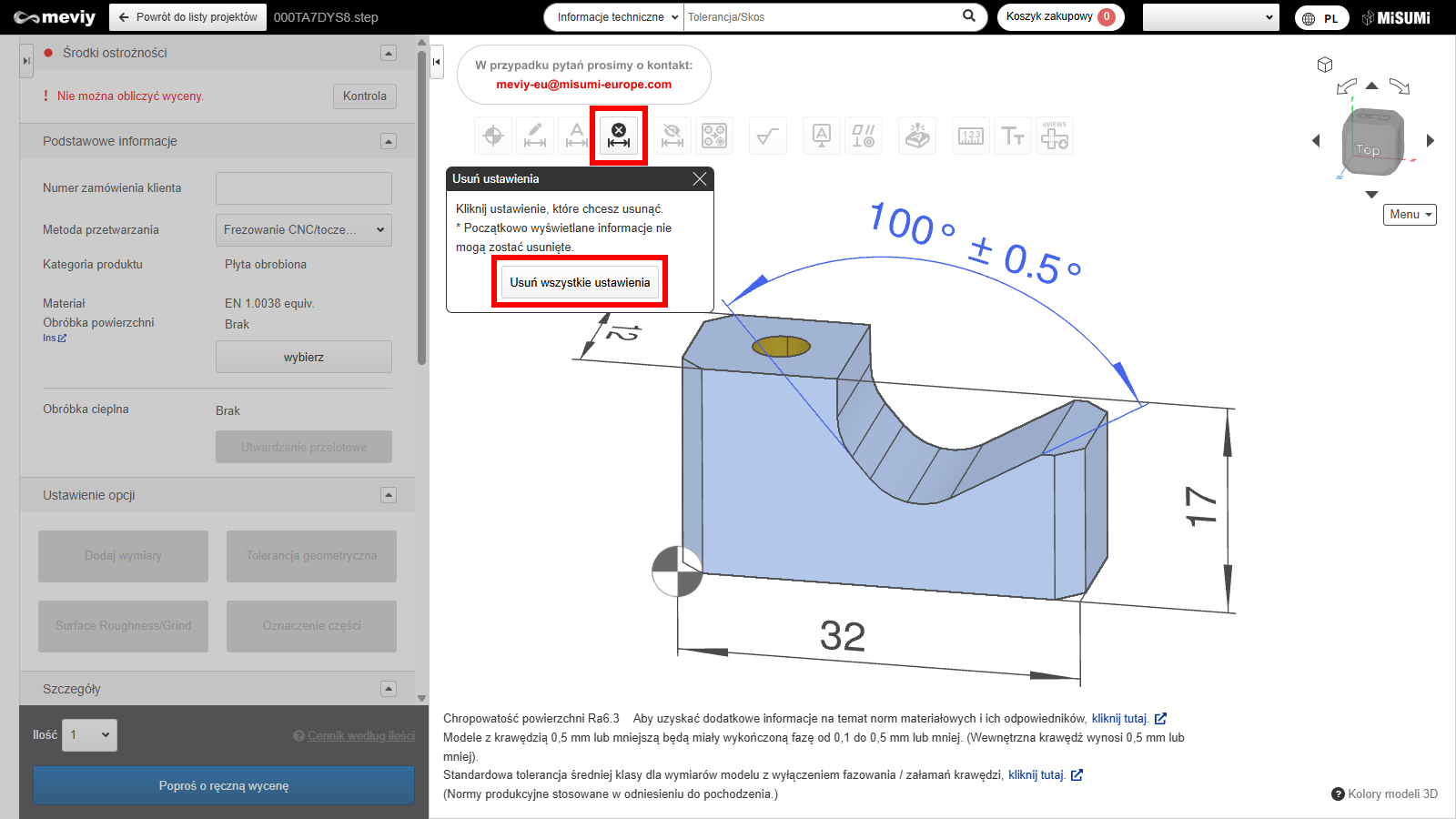

Kliknij
, a następnie wskaż wymiar, który chcesz usunąć.
, a następnie wskaż wymiar, który chcesz usunąć. Wybierz ponownie kąt, który chcesz wyświetlić
Jeśli chcesz zmienić kąt widoku po dodaniu wymiaru, możesz dokonać ponownego wyboru.

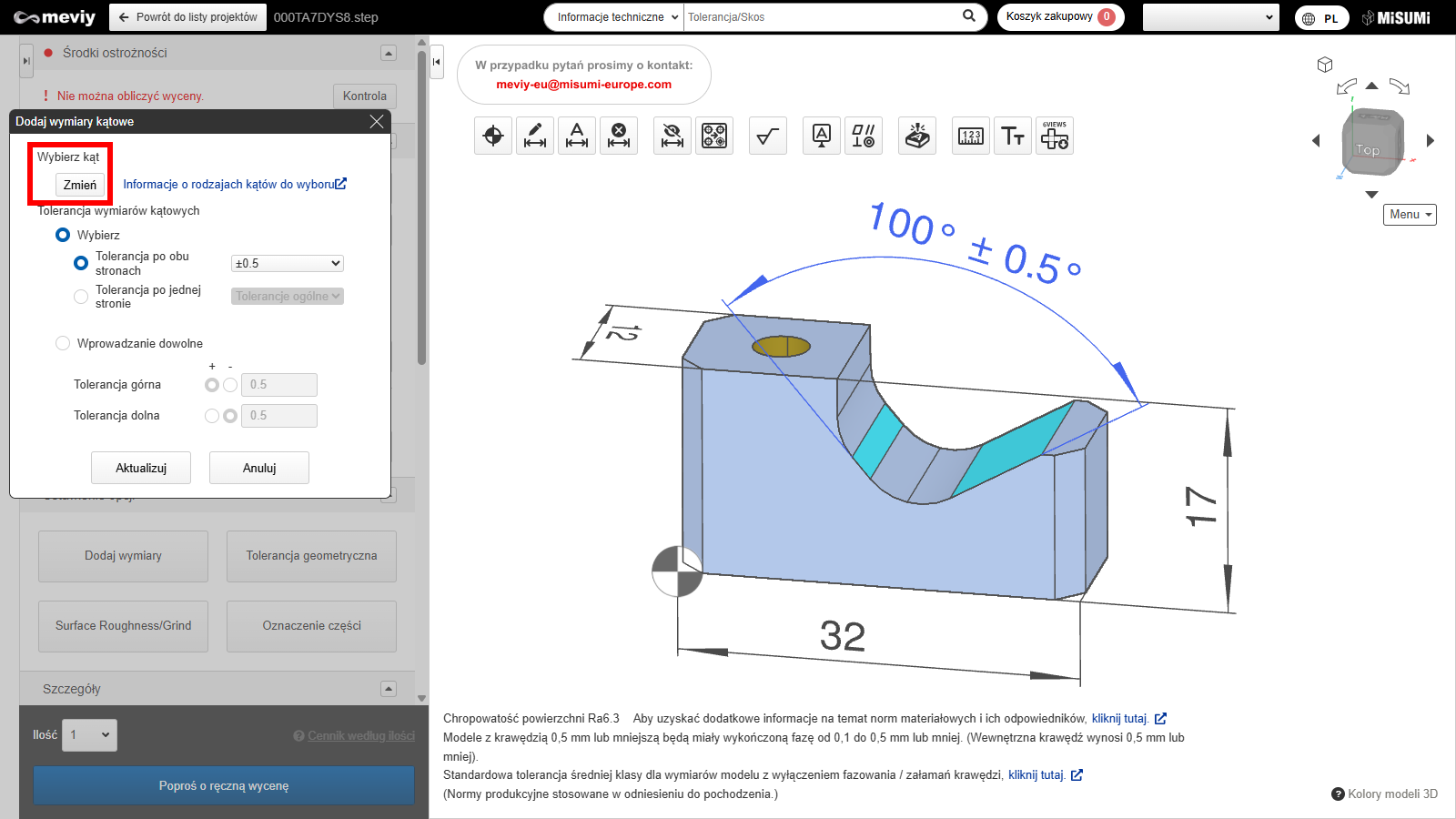

1.Kliknij przycisk
w sekcji „Ponowny wybór kąta”.
w sekcji „Ponowny wybór kąta”.
- Ponownie będziesz mógł wybrać pozycję, w której mają być wyświetlane wymiary.
2. 設定したい角度寸法の位置をクリックします。
- 寸法の表示位置が確定します。
- 表示角度の変更前に設定した公差値は引き継がれます。
