Jak korzystać z Przeglądarki 3D

  • Przeglądarka 3D umożliwia manipulowanie modelami z danych 3D przesłanych do meviy w sposób podobny do pracy w oprogramowaniu CAD.
  • Sterowanie modelami myszą

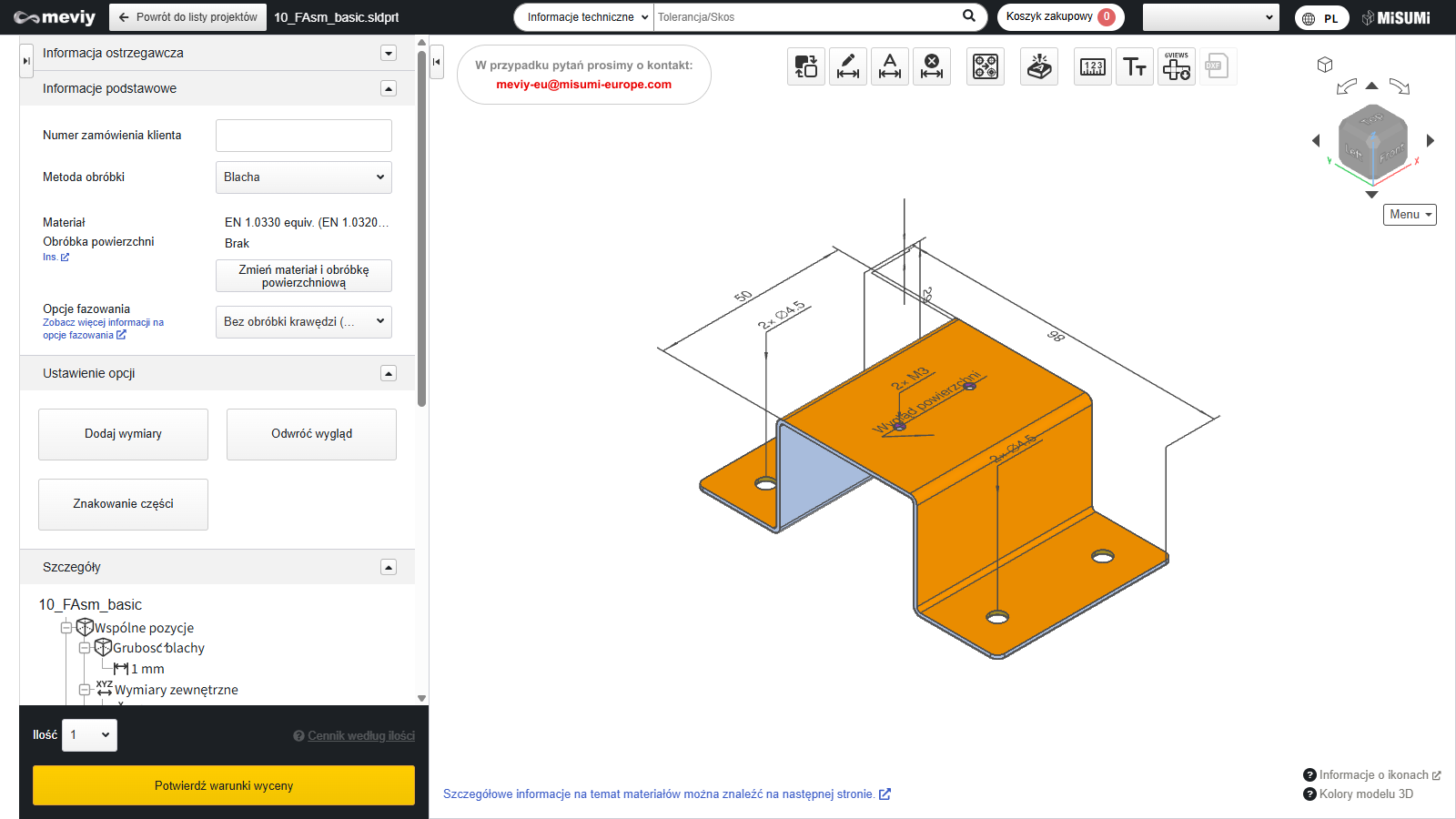

(1) Pasek narzędzi

Poniżej opisano nazwy poszczególnych narzędzi i ich funkcje.
Nazwa funkcji Opis funkcji
  • Odwróć wygląd
Jeśli wygląd powierzchni zewnętrznych rozpoznanych przez meviy (kolor ciemnopomarańczowy) odbiega od oczekiwanego, możesz zamienić miejscami powierzchnie wewnętrzne i zewnętrzne.
  • Dodawanie wymiarów
Dodawanie wymiarów → Nie można dodawać wymiarów, jeśli kierunek pomiaru jest skośny.
  • Dodaj wymiary seryjnie
Seryjne dodawanie wymiarów współrzędnych → Wymiary nie zostaną dodane do powierzchni ustawionych skośnie.
  • Usuń wymiary
Usuwanie wymiarów → Usuwa wcześniej dodane wymiary.
  • Rozdziel zgrupowane otwory
Pozwala na rozdzielenie otworów zgrupowanych podczas rozpoznawania kształtu.
Nazwa funkcji Opis funkcji
  • Oznaczenie części
Dodanie grawerunku → Tylko dla celów wizualnych.
  • Pomiar
Umożliwia wykonanie pomiarów przesłanych modeli 3D.
  • Zmień rozmiar czcionki
Pozwala zmienić rozmiar czcionki → Zmiana rozmiaru czcionki
  • Prosty rysunek 2D
Pobierz obrazy przedstawiające każdy ortogonalny widok modelu 3D, uporządkowane według rzutowania trzeciego kąta.

(2) Kostka

キューブ
Obracaj kostkę, aby zmieniać orientację aktualnie wyświetlanych części. Kliknij [Widok izometryczny], aby przywrócić domyślną orientację modelu.

(3) Ustawienia wyświetlania

Display Settings
Najedź kursorem na ikonę, aby wyświetlić menu ustawień wyświetlania. Możesz tu zmienić sposób wyświetlania modelu 3D oraz przełączać widoczność informacji tekstowych w przeglądarce 3D.

(4) PMI

PMI (Product Manufacturing Information) to informacje tekstowe dotyczące wymiarów i otworów. Położenie informacji PMI można zmieniać poprzez przeciąganie.
