Wybierz metodę obróbki cieplnej (hartowanie lub nawęglanie powierzchniowe)
Jak skonfigurować hartowanie nawęglające

KROK 1
Kliknij „Hartowanie nawęglające” w sekcji „Szczegóły”.

KROK 2

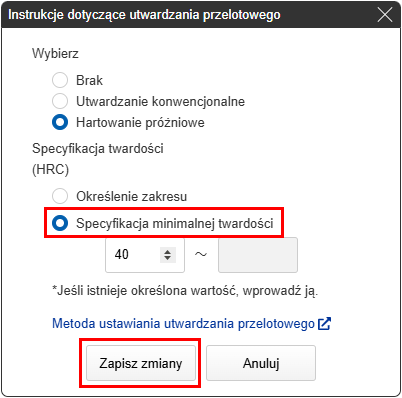

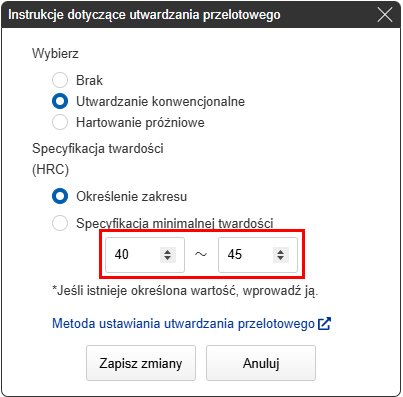

- Po wybraniu typu hartowania w oknie dialogowym [Instrukcja hartowania nawęglającego], w polu „Twardość (HRC)” zostanie wyświetlona domyślna twardość.
- Aby ustawić niestandardową twardość, wprowadź dolną i górną granicę w polu „Twardość (HRC)”.
- Na koniec kliknij przycisk „Aktualizuj”.
Zakresy twardości dostępne dla poszczególnych materiałów
Twardość standardowa (HRC) | Wybieralny zakres twardości (HRC) | |
---|---|---|
Odpowiednik EN 1.1191 | 40-45 | 30-45 |
Odpowiednik EN 1.7220 | 35-40 | 30-45 |
Odpowiednik EN 1.7220 (26 do 32 HRC) | 50-55 | 30-55 |
Odpowiednik EN 1.2510 | 58-63 | 40-63 |
Odpowiednik EN 1.2379 | 58-63 | 50-63 |
Odpowiednik EN 1.2344 | 50-55 | 40-55 |
Odpowiednik EN 1.3505 | 58-63 | 35-63 |
Odpowiednik EN 1.4125 | 55-60 | 45-63 |
Wskazówka
- Hartowanie konwencjonalne i próżniowe to różne metody – końcowy wygląd elementu może się różnić.
- Odniesienie>>>Normy jakości hartowania

KROK 3

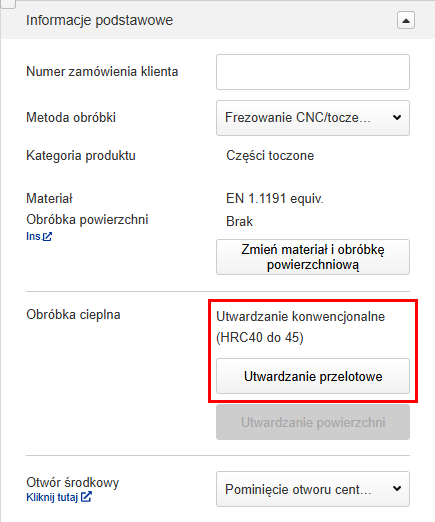

Zmianę metody hartowania można sprawdzić w sekcji „Podstawowe informacje”, obok pozycji „Obróbka cieplna”.
Wskazówka
- Jeśli po wybraniu opcji „Hartowanie całkowite” zmienisz materiał, twardość zostanie automatycznie ustawiona na domyślną wartość dla nowego materiału.
- Odniesienie>>>Jak skonfigurować hartowanie nawęglające – KROK 2
Jak usunąć utwardzenie poprzez wybór opcji „Wzmocnienie”

KROK 1
Kliknij „Wzmocnienie” w sekcji „Szczegóły”.

KROK 2

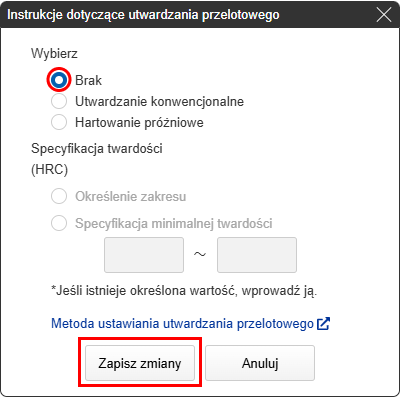

Wybierz „Brak”, a następnie kliknij „Aktualizuj”.

KROK3

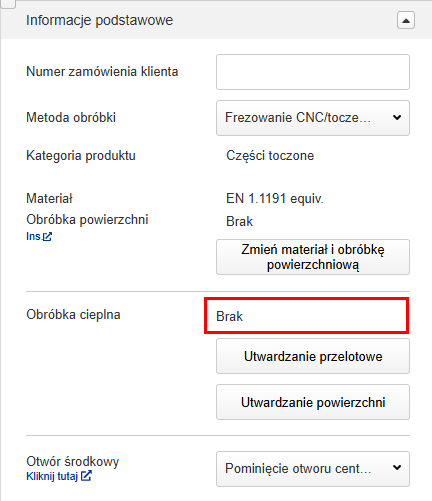

Usunięcie zostało zakończone.
Jak skonfigurować utwardzanie powierzchniowe

KROK 1

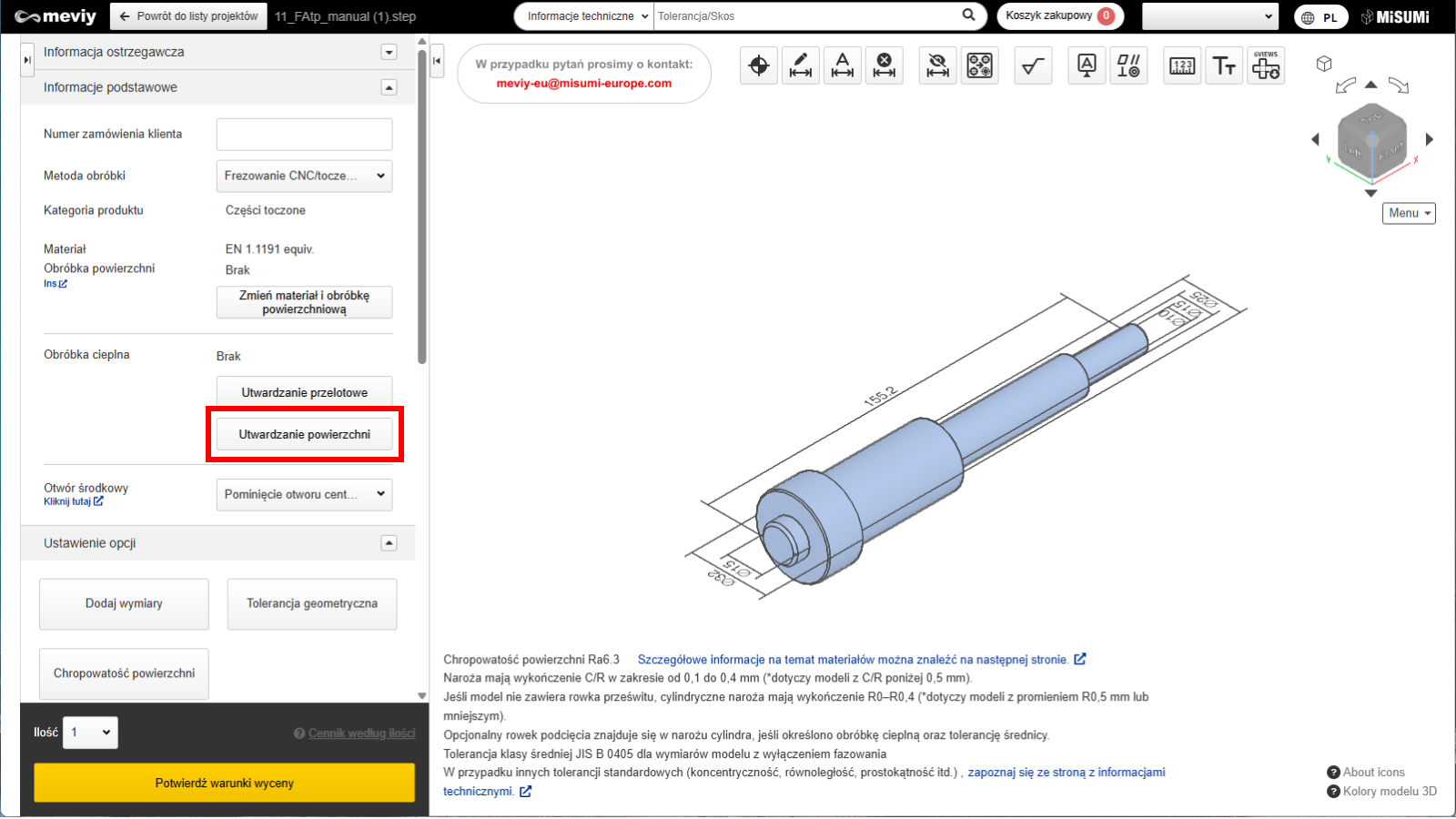

Kliknij „Utwardzanie powierzchniowe” w sekcji „Szczegóły”.

KROK 2

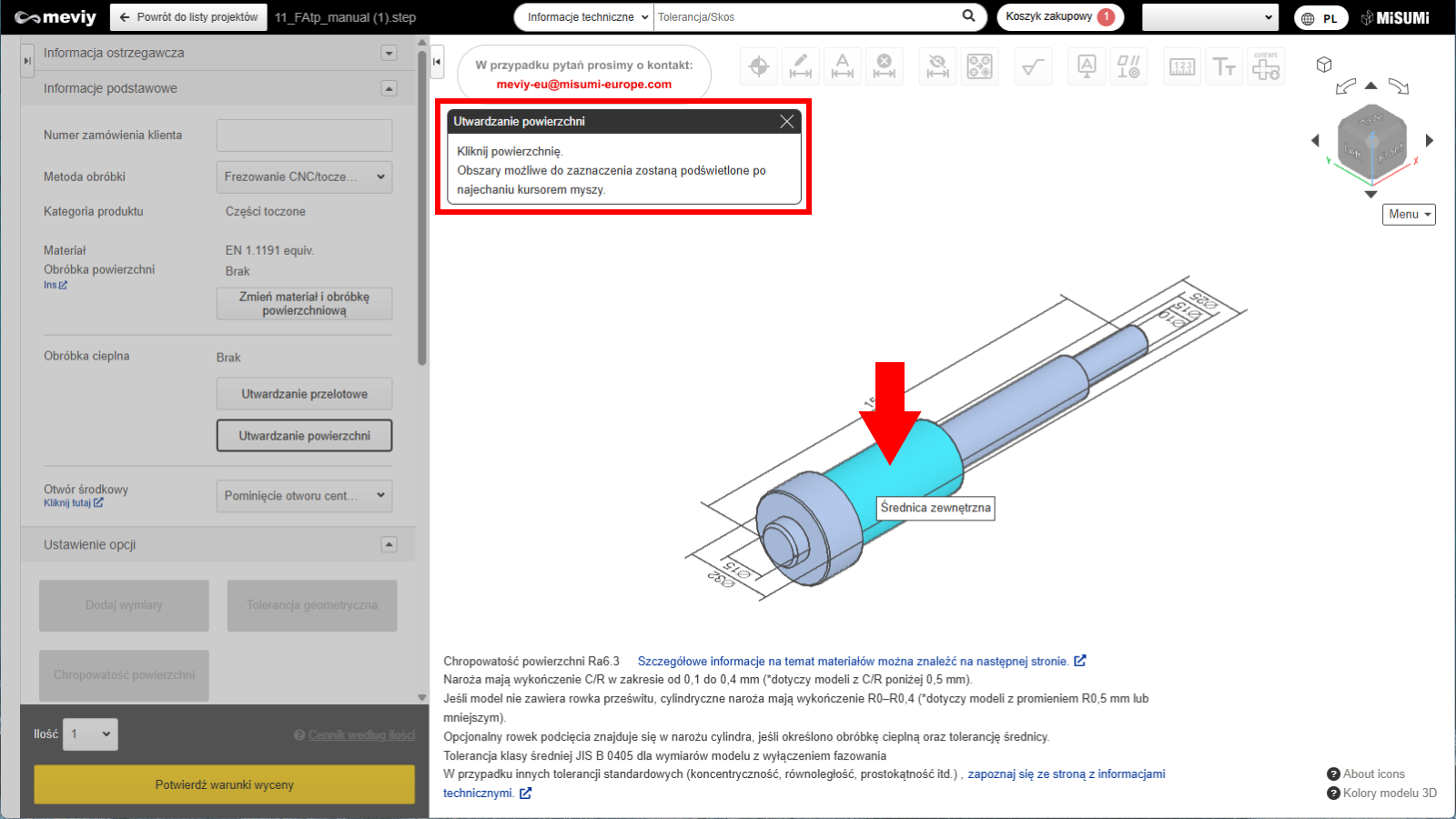

- Wybierz powierzchnię, która posłuży jako punkt odniesienia.
- Wybrana powierzchnia zostanie podświetlona.
- Można wybrać tylko powierzchnie zewnętrzne (o średnicy zewnętrznej).
Uwaga
Jeśli powierzchnia nie jest dostępna do wyboru, po najechaniu kursorem pojawi się ikona „Niedostępne”.

KROK 3

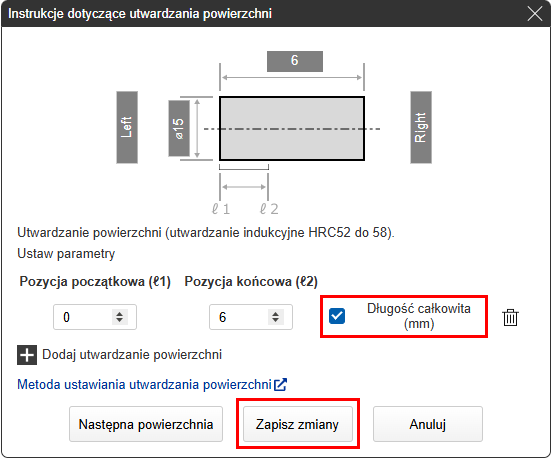

Domyślnie wybrana jest opcja „Całkowita długość”, która określa długość wybranej powierzchni do utwardzenia. Kliknij „Aktualizuj”.
Określa ona całkowitą długość wybranej powierzchni przeznaczonej do utwardzenia. Kliknij „Aktualizuj”.
Uwagi

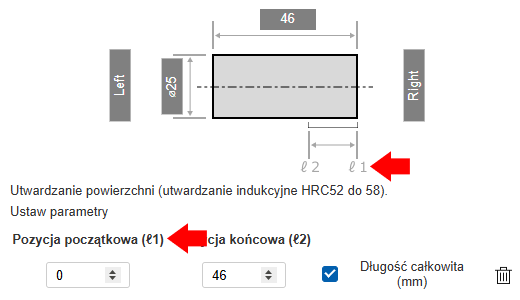

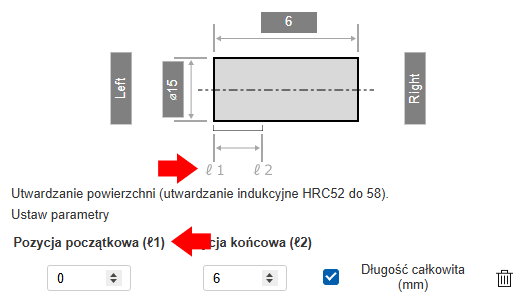

Można również określić pozycję początkową i końcową utwardzania.![]() |
![]() |
Pozycja początkowa z prawej strony / Pozycja początkowa z lewej strony | Pozycja początkowa po lewej stronie |
---|
Uwagi
![]() |

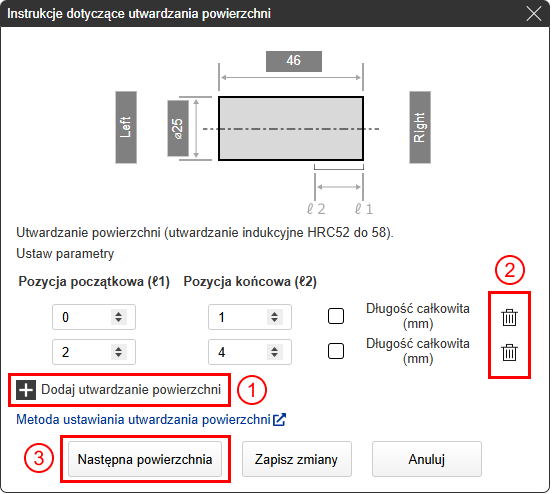

①Można określić kilka zakresów utwardzania na tej samej powierzchni.
![]()
|

KROK 4

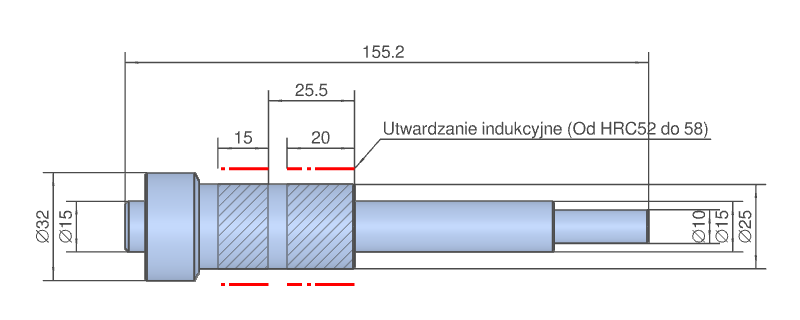

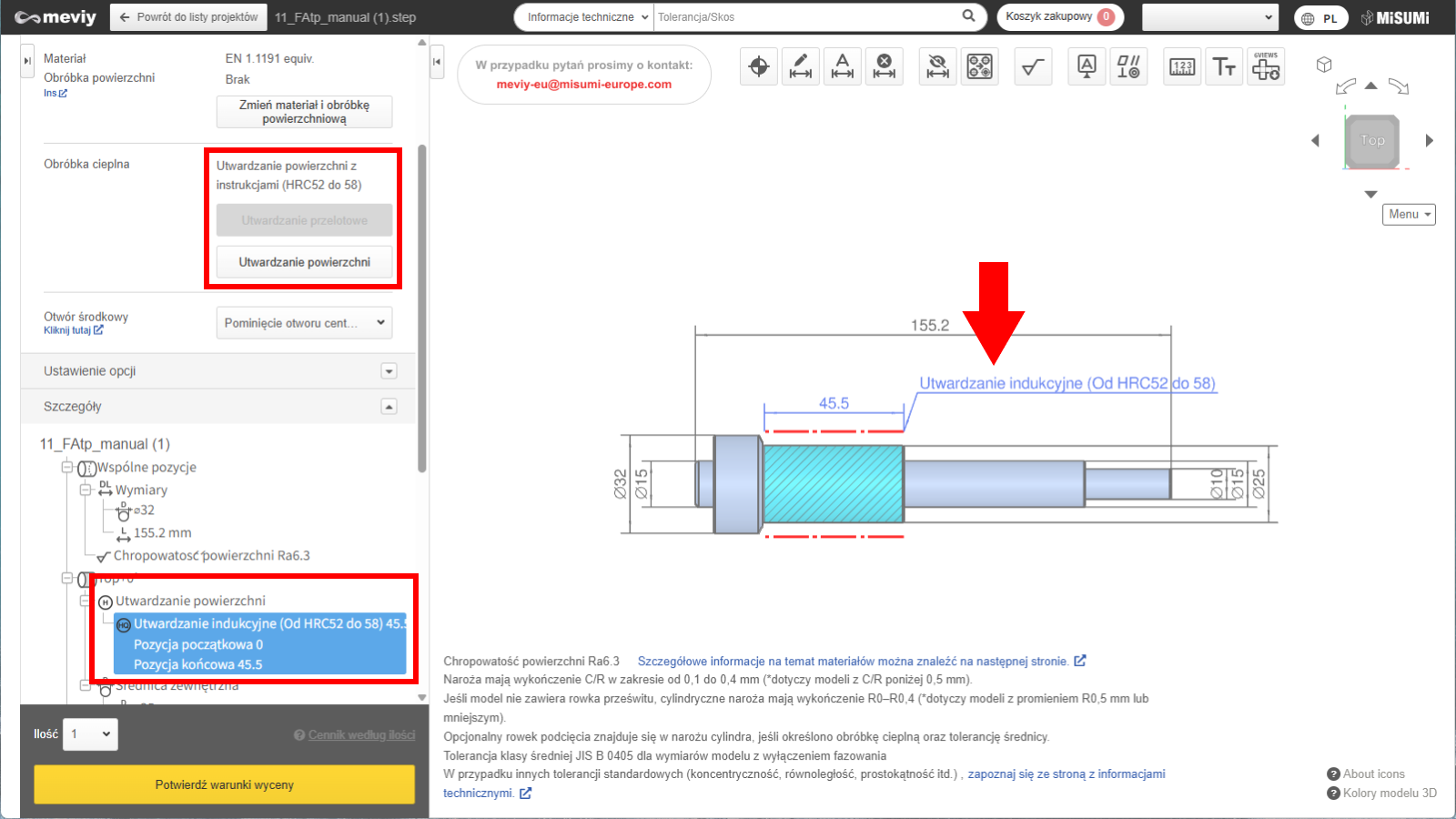

Po aktualizacji, nowe ustawienia utwardzania powierzchniowego będą widoczne w widoku modelu oraz w drzewie projektu.
Jak usunąć utwardzenie powierzchniowe

KROK 1

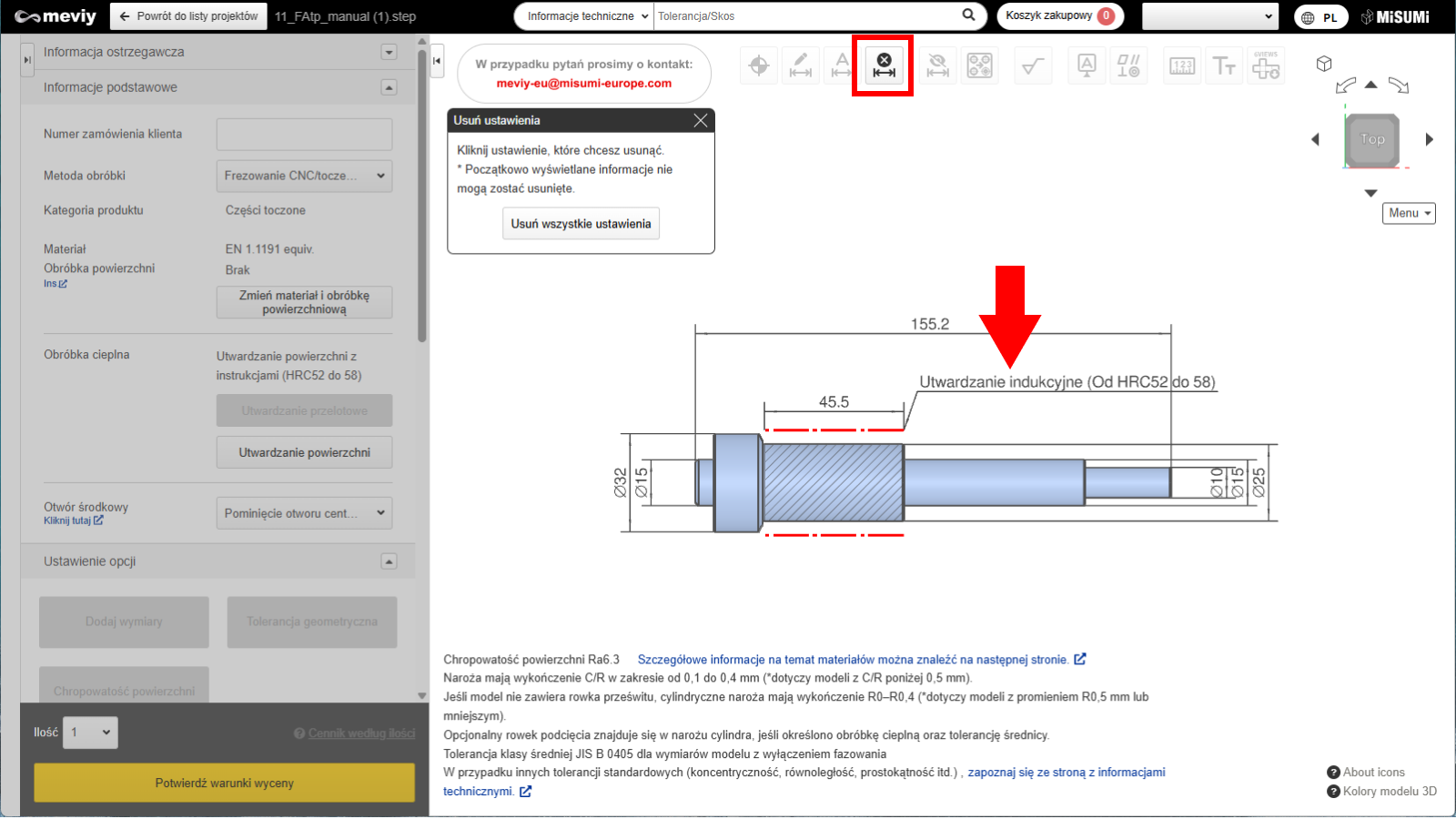

- Wybierz
jedną z ikon u góry ekranu.
- Można także użyć skrótu klawiszowego (D).
Wskazówka
- Utwardzenie powierzchniowe można też usunąć, klikając dwukrotnie notatkę w widoku modelu.
- Odniesienie>>>Jak skonfigurować utwardzenie powierzchniowe – KROK 3

KROK 2

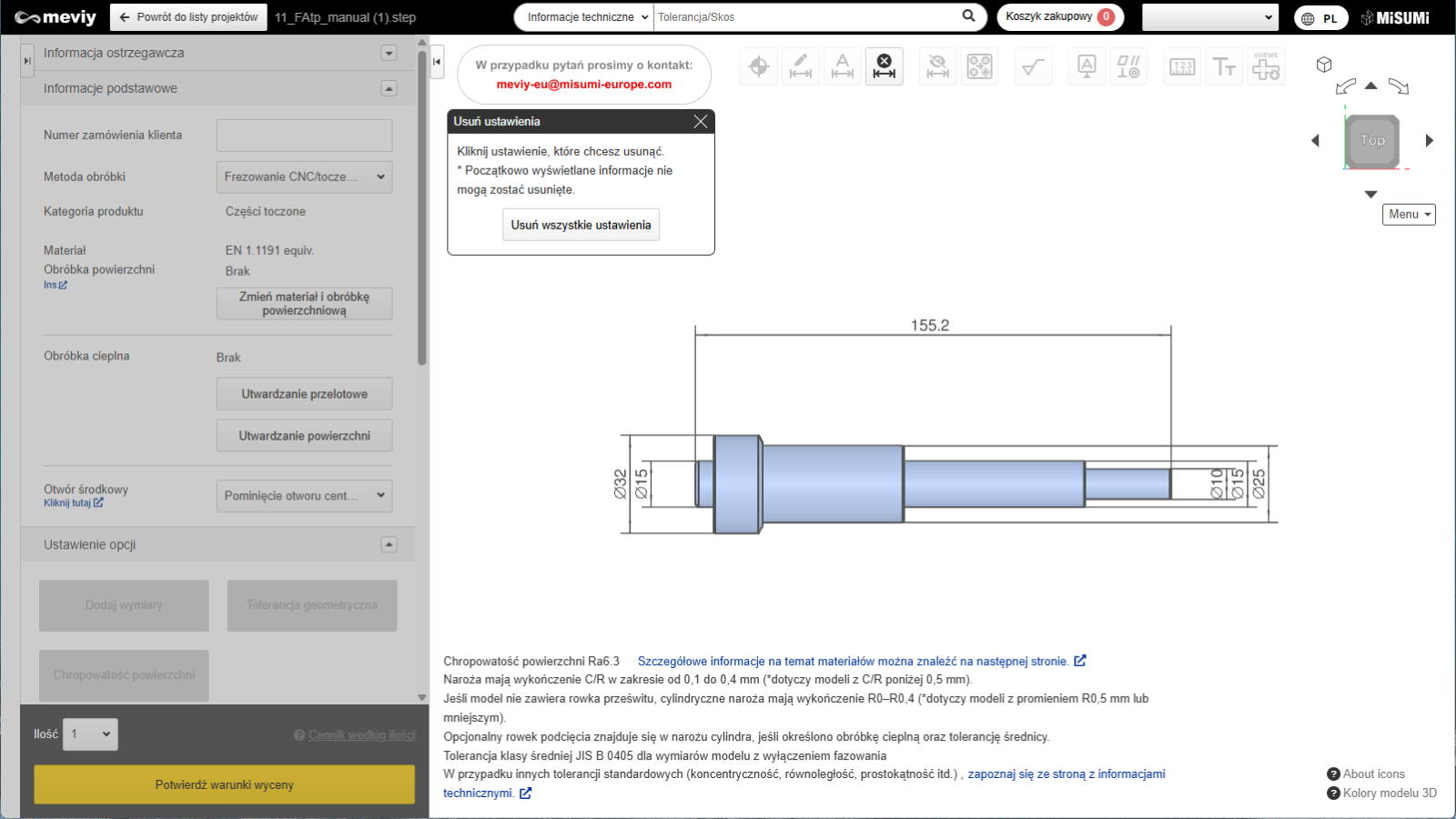

- Usunięcie zostało zakończone.
- Po zakończeniu naciśnij klawisz Esc lub kliknij przycisk „x”.
