Specyfikacja tulei gwintowanych
W tej sekcji opisano parametry tulei gwintowanych.

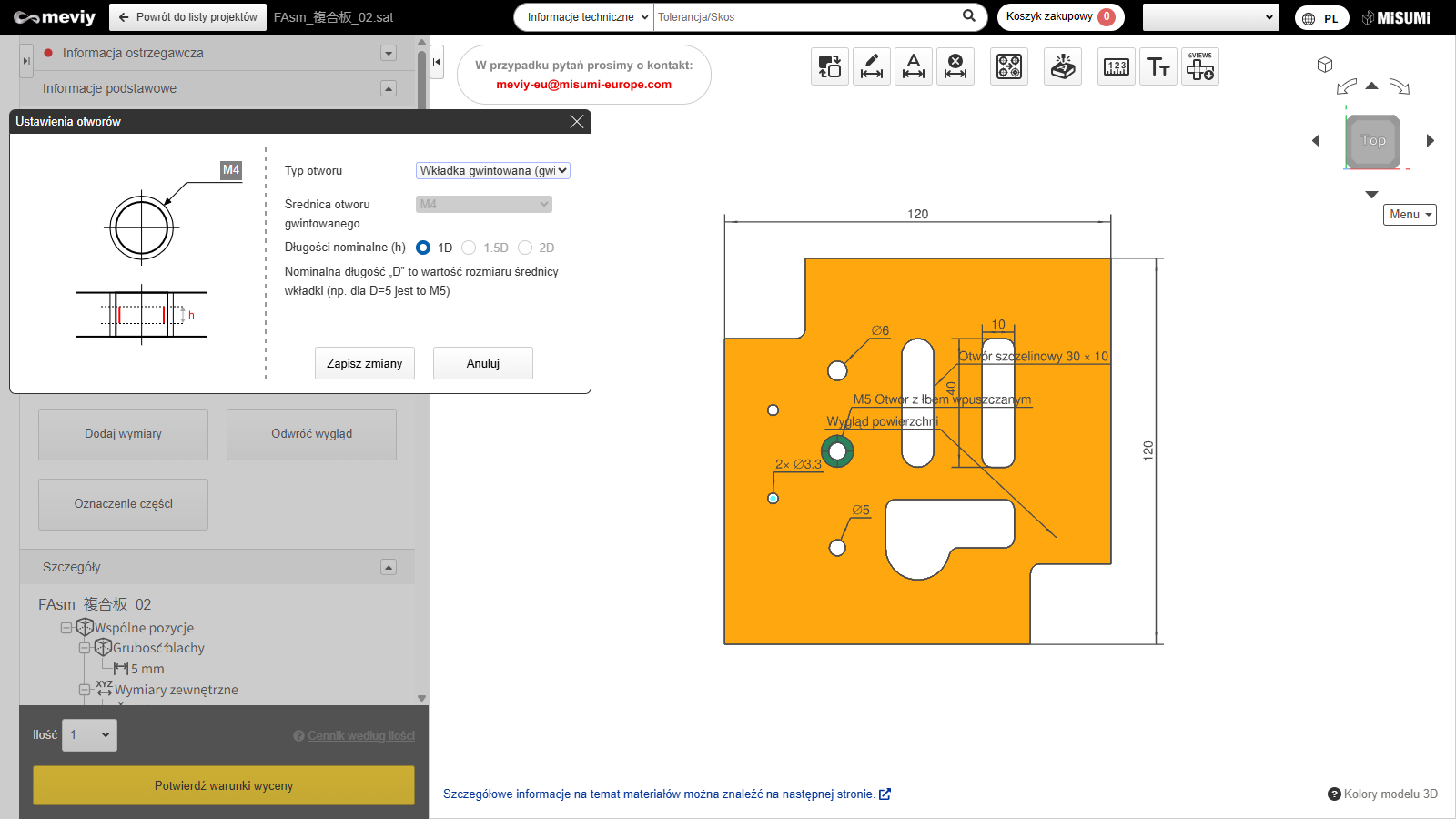

W systemie meviy tuleje można wskazać, zmieniając informacje o otworze. Metoda modelowania jest taka sama jak w przypadku otworów gwintowanych (zob. „Identyfikacja otworów gwintowanych i dostępne rozmiary”)
* Materiał tulei: Odpowiednik EN 1.4301

Materiał wkładki:
Odpowiednik EN 1.4301
Wkładka gwintowana

Tuleja gwintowana
Dla każdej średnicy nominalnej dostępne są trzy typy długości nominalnej (D): „1D”, „1,5D” i „2D”.
Materiał | Grubość materiału [mm] | Długość nominalna | Dostępne gwinty | ||||
---|---|---|---|---|---|---|---|
M3 | M4 | M5 | M6 | M8 | |||
|
3,0 | ー | |||||
5,0 | 1D | 〇 | 〇 | ||||
1,5D | 〇 | ||||||
2D | |||||||
8,0 | 1D | 〇 | 〇 | 〇 | 〇 | ||
1,5D | 〇 | 〇 | 〇 | ||||
2D | 〇 | ||||||
10,0 | 1D | 〇 | 〇 | 〇 | 〇 | ||
1,5D | 〇 | 〇 | 〇 | ||||
2D | 〇 |
Limit tulei w automatycznej wycenie
- Maksymalna liczba tulei gwintowanych możliwa do automatycznej wyceny w jednym modelu: 50 sztuk
- W przypadku większej liczby — należy skorzystać z opcji wyceny ręcznej.
Czas realizacji z tulejami gwintowanymi
- Dni do wysyłki zostaną dodane zgodnie z liczbą wkładek dla danego modelu.
- * W przypadku wysyłki ekonomicznej nie ma dodatkowych dni wysyłki.
Materiał: przezroczysta żywica | Klasa | Kolor | Grubość | Liczba wkładek na model | ||
---|---|---|---|---|---|---|
Wysyłka standardowa | Wysyłka ekonomiczna | |||||
Ilość: 1~20 szt | Ilość: 21~50 szt | Ilość: ~50 szt | ||||
|
Standard | przezroczysty | 3,0 5,0 8,0 | +2 dni | +3 dni | Bez dodatkowych dni wysyłki |
brąz dymiony | 3,0 5,0 | |||||
Antystatyczny | przezroczysty | 3,0 5,0 | ||||
brąz dymiony | ||||||
Akryl | Standard | przezroczysty | 3,0 5,0 8,0 10,0 | +2 dni | +3 dni | |
brąz dymiony | 3,0 5,0 | |||||
Antystatyczny | przezroczysty | 3,0 5,0 | ||||
brąz dymiony | ||||||
Poliwęglan | Standard | przezroczysty | 3,0 5,0 | +2 dni | +3 dni | |
brąz dymiony | ||||||
Antystatyczny | przezroczysty | |||||
brąz dymiony | ||||||
|
Standard | przezroczysty | 3,0 5,0 | +2 dni | +3 dni | |
brąz dymiony | ||||||
Antystatyczny | przezroczysty | |||||
brąz dymiony |
