Specyfikacje gwintów zewnętrznych i wewnętrznych, rowków wpustowych, otworów i kieszeni

Gwinty zewnętrzne i wewnętrzne (metryczne)

Lista obsługiwanych gwintów zewnętrznych i wewnętrznych jest następująca.

Uwaga

Gwinty, które nie są wymienione w tabeli specyfikacji, nie są obsługiwane.

Uwaga

  • Funkcja automatycznego rozpoznawania typu otworu nie działa dla średnic wewnętrznych podczas obróbki elementów cylindrycznych.Ustawienia należy skonfigurować w Przeglądarce 3D.
  • Aby zapoznać się z różnicami między średnicami wewnętrznymi a otworami, kliknij tutaj.→Wytyczne dotyczące projektowania＞Warunki rozpoznawania części toczonych＞Warunki rozpoznawania średnicy zewnętrznej i wewnętrznej
〇​ Gwinty zewnętrzne i wewnętrzne dostępne są w ramach automatycznej wyceny
⚫️​ Otwory gwintowane obrabiane metodą MC podlegają automatycznej wycenie
△​
  • Dostępne po akceptacji umowy jakościowej
  • *Ponieważ nie ma śrub i nakrętek do kontroli, produkty są obrabiane przy użyciu docelowych wartości standardowych wymiarów gwintów metrycznych i wysyłane bez kontroli
✖​ Obróbka niedostępna
Średnica nominalna​ Średnica modelu (ø) mm Skok1​ Gwint zewnętrzny Gwint wewnętrzny・Otwory gwintowane Skok2 Gwint zewnętrzny Gwint wewnętrzny・Otwory gwintowane Skok3 Gwint zewnętrzny Gwint wewnętrzny・Otwory gwintowane Skok4 Gwint zewnętrzny Gwint wewnętrzny・Otwory gwintowane Skok5 Gwint zewnętrzny Gwint wewnętrzny・Otwory gwintowane
Gwint zewnętrzny Gwint wewnętrzny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny
M2 1,7~2 1,5～2 0,4 〇 〇 〇⚫️ 〇 0,25 〇 △ 〇⚫️ △
M2,2 1,7～2,2 1,7～2,2 0,45 〇 △ 〇⚫️ ✖ 0,25 〇 △ 〇⚫️ ✖
M2,5 2,2～2,5 2～2,5 0,45 〇 〇 〇⚫️ ✖ 0,35 〇 △ 〇⚫️ ✖
M3 2,6～3 2,4～3 0,5 〇 〇 〇⚫️ 〇 0,35 〇 △ 〇⚫️ △
M3,5 3,1～3,5 2,8～3,5 0,6 〇 △ 〇⚫️ △ 0,35 〇 △ 〇⚫️ △
M4 3,5～4 3,2～4 0,7 〇 〇 〇⚫️ 〇 0,5 〇 △ 〇⚫️ △
M4,5 4～4,5 3,6～4,5 0,75 〇 △ 〇⚫️ △ 0,5 〇 △ 〇⚫️ △
M5 4,4～5 4,1～5 0,8 〇 〇 〇⚫️ 〇 0,5 〇 △ 〇⚫️ △
M5,5 5,1～5,5 4,9～5,5 0,5 〇 △ 〇⚫️ △
M6 5,3～6 4,9～6 1,0 〇 〇 〇⚫️ 〇 0,75 〇 〇 〇⚫️ 〇
M7 6,3～7 5,9～7 1,0 〇 △ 〇⚫️ △ 0,75 〇 △ 〇⚫️ ✖
M8 7,1～8 6,6～8 1,25 〇 〇 〇⚫️ 〇 1,0 〇 〇 〇⚫️ 〇 0,75 〇 △ 〇⚫️ △
M9 8,1～9 7,6～9 1,25 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △ 0,75 〇 △ 〇⚫️ ✖
M10 9～10 8,3～10 1,5 〇 〇 〇⚫️ 〇 1,25 〇 △ 〇⚫️ 〇 1,0 〇 △ 〇⚫️ 〇 0,75 〇 △ 〇⚫️ △
M11 10～11 9,3～11 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ ✖ 0,75 〇 △ 〇⚫️ ✖
M12 10,8～12 10,1～12 1,75 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ △ 1,25 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ 〇
M14 12,7～14 11,8～14 2,0 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ 〇 1,25 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M15 14～15 13,3～15 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M16 14,7～16 13,8～16 2,0 〇 〇 〇⚫️ 〇 1,5 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ △
M17 16～17 15,3～17 1,5 〇 △ 〇⚫️ △ 1,0 〇 △ 〇⚫️ △
M18 16,3～18 15,2～18 2,5 〇 〇 〇⚫️ 〇 2,0 〇 △ 〇⚫️ △ 1,5 〇 〇 〇⚫️ 〇 1,0 △ △ 〇⚫️ △
M20 18,3～20 17,2～20 2,5 〇 〇 〇⚫️ 〇 2,0 〇 △ 〇⚫️ △ 1,5 〇 〇 〇⚫️ 〇 1,0 〇 △ 〇⚫️ △
Średnica nominalna​ Średnica modelu (ø) mm Skok1​ Gwint zewnętrzny Gwint wewnętrzny Skok2 Gwint zewnętrzny Gwint wewnętrzny Skok3 Gwint zewnętrzny Gwint wewnętrzny Skok4 Gwint zewnętrzny Gwint wewnętrzny Skok5 Gwint zewnętrzny Gwint wewnętrzny
Gwint zewnętrzny Gwint wewnętrzny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny
M22 20,3～22 19,2～22 2,5 〇 〇 〇 〇 2,0 〇 △ 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M24 22～24 20,7～24 3,0 〇 〇 〇 〇 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M25 23,7～25 22,8～25 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △ 1,0 〇 〇 〇 △
M26 25～26 24,3～26 1,5 〇 △ 〇 △
M27 25～27 23,7～27 3,0 〇 〇 〇 〇 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 △ 1,0 〇 △ 〇 △
M28 26,7～28 25,8～28 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △ 1,0 〇 △ 〇 △
M30 27,7～30 26,2～30 3,5 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 △ 1,5 〇 〇 〇 〇 1,0 〇 △ 〇 △
M32 30,7～32 29,8～32 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M33 30,7～33 29,2～33 3,5 〇 〇 〇 〇 3,0 〇 △ △ △ 2,0 〇 〇 〇 △ 1,5 〇 △ 〇 △
M35 34～35 33,3～35 1,5 〇 △ 〇 △
M36 33,4～36 31,6～36 4,0 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 〇 1,5 〇 △ 〇 △
M38 37～38 36,3～38 1,5 〇 △ 〇 △
M39 36,4～39 34,6～39 4,0 〇 〇 〇 〇 3,0 〇 △ 〇 △ 2,0 〇 △ 〇 △ 1,5 △ 〇 △ △
M40 38～40 36,7～40 3,0 〇 △ △ 〇 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M42 39～42 37,1～42 4,5 〇 〇 〇 〇 4,0 〇 △ △ △ 3,0 〇 〇 〇 △ 2,0 〇 △ 〇 △ 1,5 △ △ 〇 △
M45 42～45 40,1～45 4,5 〇 △ 〇 〇 4,0 △ △ △ △ 3,0 〇 △ 〇 △ 2,0 〇 △ 〇 △ 1,5 〇 △ 〇 △
M48 44,7～48 42,5～48 5,0 〇 〇 〇 〇 4,0 △ △ △ △ 3,0 〇 △ 〇 △ 2,0 〇 〇 〇 △ 1,5 〇 △ 〇 △
M50 48～50 46,7～50 3,0 △ △ △ △ 2,0 △ △ △ △ 1,5 △ △ 〇 △

Uwagi

Funkcja automatycznego rozpoznawania typu otworu jest obsługiwana w taki sam sposób, jak w przypadku obróbki obiektów z krawędziami.

Gwinty zewnętrzne i wewnętrzne (calowe)

Lista obsługiwanych gwintów zewnętrznych i wewnętrznych jest następująca.

Gwinty calowe są kompatybilne tylko z gwintami prawoskrętnymi.

◯​ Gwint zewnętrzny i gwint wewnętrzny są dostępne do automatycznej wyceny
⚫️​ Otwory gwintowane obrabiane metodą MC są dostępne do automatycznej wyceny
△​
  • Obsługiwane do automatycznej wyceny po zaakceptowaniu umowy jakości
  • *Ponieważ nie ma śrub i nakrętek do kontroli, produkty są obrabiane przy użyciu docelowych wartości standardowych wymiarów gwintów metrycznych i wysyłane bez kontroli
✖​ Nie można obrabiać
Średnica nominalna Średnica modelu (ø) mm Typ gwintu Gwint zewnętrzny Gwint wewnętrzny
Gwint zewnętrzny / Gwint wewnętrzny Gwint prawoskrętny Gwint lewoskrętny Gwint prawoskrętny Gwint lewoskrętny
#2-56 1,96～2,19 UNC ◯ ✖ ◯⚫️ ✖
#2-64 1,75～2,19 UNF ◯ ✖ ◯⚫️ ✖
#3-48 1,94～2,52 UNC ◯ ✖ ◯⚫️ ✖
#3-56 2,02～2,52 UNF ◯ ✖ ◯⚫️ ✖
#4-40 2,15～2,85 UNC ◯ ✖ ◯⚫️ ✖
#4-48 2,12～2,85 UNF ◯ ✖ ◯⚫️ ✖
#5-40 2,48～3,18 UNC ◯ ✖ ◯⚫️ ✖
#5-44 2,55～3,18 UNF ◯ ✖ ◯⚫️ ✖
#6-32 2,64～3,51 UNC ◯ ✖ ◯⚫️ ✖
#6-40 2,81～3,51 UNF ◯ ✖ ◯⚫️ ✖
#8-32 3,3～4,17 UNC ◯ ✖ ◯⚫️ ✖
#8-36 3,4～4,17 UNF ◯ ✖ ◯⚫️ ✖
#10-24 3,68～4,83 UNC ◯ ✖ ◯⚫️ ✖
#10-32 3,96～4,83 UNF ◯ ✖ ◯⚫️ ✖
#12-24 4,34～5,49 UNC ◯ ✖ ◯⚫️ ✖
#12-28 4,49～5,49 UNF ◯ ✖ ◯⚫️ ✖
1/4-20 4,97～6,35 UNC ◯ ✖ ◯⚫️ ✖
1/4-28 5,35～6,35 UNF ◯ ✖ ◯⚫️ ✖
5/16-18 6,4～7,94 UNC ◯ ✖ ◯⚫️ ✖
5/16-24 6,78～7,94 UNF ◯ ✖ ◯⚫️ ✖
3/8-16 7,79～9,53 UNC ◯ ✖ ◯⚫️ ✖
3/8-24 8,37～9,53 UNF ◯ ✖ ◯⚫️ ✖
7/16-14 9,14～11,12 UNC ◯ ✖ ◯⚫️ ✖
7/16-20 9,72～11,12 UNF ◯ ✖ ◯⚫️ ✖
1/2-13 10,58～12,7 UNC ◯ ✖ ◯⚫️ ✖
1/2-20 11,32～12,7 UNF ◯ ✖ ◯⚫️ ✖
9/16-12 11,98～14,29 UNC ◯ ✖ ◯⚫️ ✖
9/16-18 12,75～14,29 UNF ◯ ✖ ◯⚫️ ✖
5/8-11 13,37～15,88 UNC ◯ ✖ ◯⚫️ ✖
5/8ｰ18 14,27～15,88 UNF ◯ ✖ ◯⚫️ ✖
3/4-10 16,29～19,05 UNC ◯ ✖ ◯ ✖
3/4-16 17,32～19,05 UNF ◯ ✖ ◯ ✖
1-8 21,96～25,4 UNC ◯ ✖ ◯ ✖
1-12 23,11～25,4 UNF ◯ ✖ ◯ ✖

Gwinty stożkowe zewnętrzne i wewnętrzne (ISO)

  • Poniżej znajduje się lista dostępnych rozmiarów stożkowych gwintów rurowych.
  • G (gwint rurowy równoległy), Rp (gwint rurowy stożkowy równoległy) itp. nie są dostępne.
◯​ Dostępna automatyczna wycena
✖​ Nie można obrabiać (ręczna wycena)
Średnica nominalna Model Średnica Norma ISO Efektywna długość Gwint zewnętrzny Średnica nominalna Model Średnica Norma ISO Efektywna głębokość Gwint wewnętrzny
Z niekompletnym gwintem Tylko z kompletnym gwintem
R1/16​ 5,44~8,01 6,4 〇​ Rc1/16​ 5,44~8,07 6,2 4,40 〇​
R1/8​ 8,02~10,42 6,4 〇​ Rc 1/8​ 8,08~10,49 6,2 4,4 〇​
R1/4​ 10,43~13,85 9,7 〇​ Rc 1/4​ 10,5~13,97 9,4 6,7 〇​
R3/8​ 13,86~17,41 10,0 〇​ Rc 3/8​ 13,98~17,52 9,7 7,0 〇​
R1/2​ 17,42~21,70 13,1 〇​ Rc 1/2​ 17,53~21,96 12,7 9,1 〇​
R3/4​ 22,82~27,14 14,5 〇​ Rc 3/4​ 22,97~27,44 14,1 10,2 〇​
R1​ 28,97~33,92 16,7 〇​ Rc 1​ 29~34,25 16,2 11,6 〇​
R11/4​ 37,56~42,51 19,1 〇​ Rc 11/4​ 37,81~42,91 18,5 13,4 〇​
R11/2​ 43,45~48,41 19,1 〇​ Rc 11/2​ 43,7~48,8 18,5 13,4 〇​
R2​ 55,16~60,12 23,3 ×​ Rc 2​ 55,66~60,61 22,8 16,9 ×​
R2 1/2​ 70,68~75,64 26,6 ×​ Rc 2 1/2​ 71,23~76,18 26,7 18,6 ×​
R3​ 83,28~88,24 29,8 ×​ Rc 3​ 83,93~89,1 29,8 21,1 ×​
R4​ 107,08~112,04 35,8 ×​ Rc4​ 109,15~114,63 35,8 25,9 ×​
R5​ 132,21~137,17 40,0 ×​ Rc 5​ 134,47~140,5 40,1 29,3 ×​
R6​ 157,61~162,57 40,0 ×​ Rc 6​ 159,87~166,0 40,1 29,3 ×​

Wskazówka

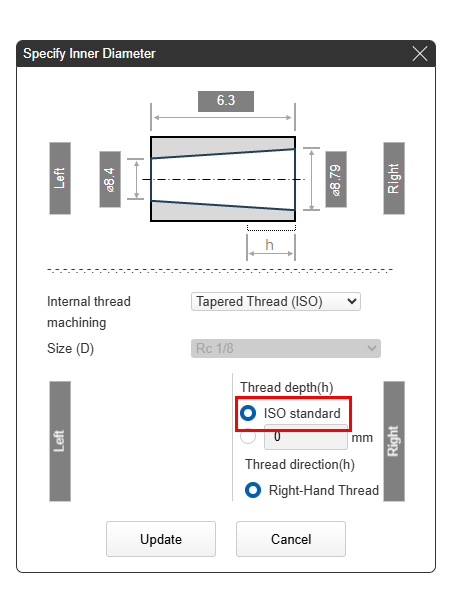

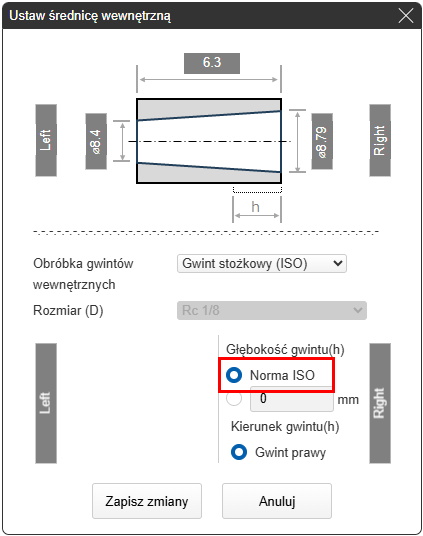

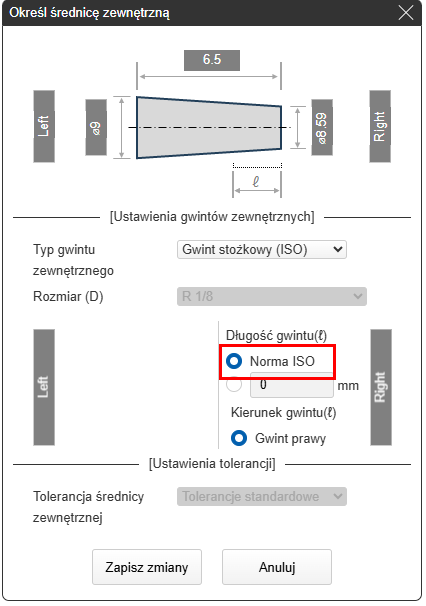

Długość gwintu jest automatycznie wyceniana zgodnie z normą ISO. Gwinty stożkowe muszą przejść kontrolę grubości przed wysyłką produktu. W przypadku zapotrzebowania na długość inną niż standardowa prosimy o Reczną wycenę.

Uwaga

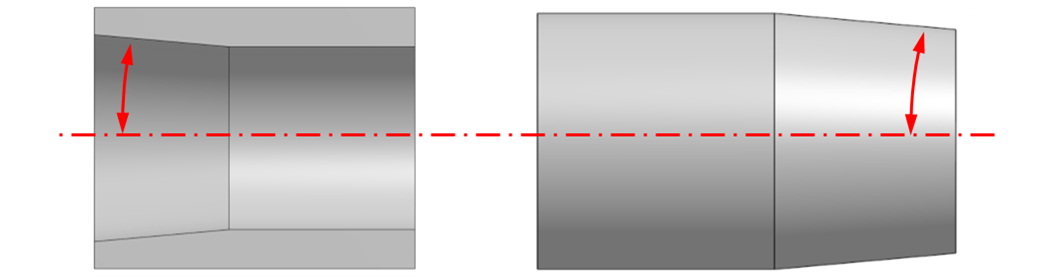

W modelu należy uwzględnić kąt stożka. Kąt dla gwintów stożkowych można określić w zakresie od 0° do 2,5° względem osi środkowej.

Ostrzeżenie

Średnica stożka w modelu jest określona zgodnie z poniższym rysunkiem dla gwintów zewnętrznych i wewnętrznych. Rozmiary średnic uznawane przez firmę meviy są zgodne z normami ISO.

Otwory pod wkładki gwintowe

  • Gdy materiałem podanym w opisie jest aluminium lub żywica w ustawieniach otworów na wkładki, wkładkę można wybrać przy użyciu logiki równoważnej logice stosowanej do rozpoznawania gwintu wewnętrznego średnicy wewnętrznej podczas obróbki przedmiotów okrągłych.
  • Materiał wkładki to stal nierdzewna 1.4301.​
  • Dla każdej średnicy dostępne są cztery długości nominalne: 0,5D, 1D, 1,5D i 2D.
  • Gwinty calowe nie są kompatybilne.
Odpowiednik EN 1.4301

Materiał wkładki:
Odpowiednik EN 1.4301

[mm]

Wstaw Skok
Średnica nominalna
M2 0,4
M2,5 0,45
M3 0,5
M4 0,7
M5 0,8
M6 1,0
M8 1,25
M10 1,5
M12 1,75

Rowki pod wpusty

  • W przypadku rowków wpustowych zgodnych z normą JIS (B 1301:1996) tolerancje są ustawiane automatycznie i można je zmienić w oknie dialogowym.
  • *Ustawienia domyślne można dostosować w ustawieniach użytkownika.
23563_01_deEN
23563_02_deEN
[mm]
b1 i b2
Wymiary klucza
 b1 Tolerancja b2 Tolerancja t1 Wymiary klucza t1 Tolerancja t2 Wymiary klucza t2 Tolerancja
P9 N9 H9 P9 Js9 D10
2
  • -0,006
  • -0,031
  • -0,004
  • -0,029
  • +0,025
  • 0
  • -0,006
  • -0,031
 ±0,0125
  • +0,060
  • +0,020
 1,2
  • +0,1
  • 0
 1,0
  • +0,1
  • 0
3 1,8 1,4
4
  • -0,012
  • -0,042
  • 0
  • -0,030
  • +0,030
  • 0
  • -0,012
  • -0,042
 ±0,0150
  • +0,078
  • +0,030
 2,5 1,8
5 3,0 2,3
6 3,5 2,8
8
  • -0,015
  • -0,051
  • 0
  • -0,036
  • +0,036
  • 0
  • -0,015
  • -0,051
 ±0,0180
  • +0,098
  • +0,040
 4,0
  • +0,2
  • 0
 3,3
  • +0,2
  • 0
10 5,0
12
  • -0,018
  • -0,061
  • 0
  • -0,043
  • +0,043
  • 0
  • -0,018
  • -0,061
 ±0,0215
  • +0,120
  • +0,050
14 5,5 3,8
16 6,0 4,3
18 7,0 4,4
20
  • -0,022
  • -0,074
  • 0
  • -0,052
  • +0,052
  • 0
  • -0,022
  • -0,074
 ±0,0260
  • +0,149
  • +0,065
 7,5 4,9
22 9,0 5,4
25
28 10 6,4
32
  • -0,026
  • -0,088
  • 0
  • -0,062
  • +0,062
  • 0
 -0,026 -0,088 ±0,0310
  • +0,180
  • +0,080
 11 7,4

Otwory precyzyjne

  • Precyzyjne otwory to otwory proste z tolerancją dopasowania, tolerancją dwukierunkową lub tolerancją jednokierunkową wybraną dla tolerancji średnicy otworu.
  • Dla otworów precyzyjnych można określić dokładność i efektywną głębokość średnicy.
Zakresy dokładności obsługiwane w automatycznej wycenie
[mm]
Średnica Zakres dokładności
> ≤ Tolerancja dopasowania Tolerancja dwukierunkowa < minimalna wartość Tolerancja jednokierunkowa minimalna wartość (zakres)
2,999 3 Klasa IT7 lub wyższa 0,005 0,01
3 6 0,006 0,012
6 10 0,008 0,015
10 18 0,009 0,018
18 30 0,011 0,021
30 50 0,013 0,025
50 80 0,015 0,03
80 120 0,018 0,035
120 180 0,02 0,04
180 250 0,023 0,046
250 315 0,026 0,052
315 400 0,029 0,057
400 500 0,032 0,064

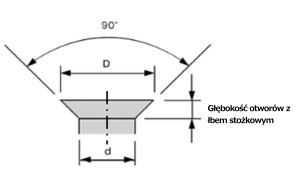

Otwory stożkowe pod łeb śruby

Otwory o poniższych kształtach na przedniej i tylnej powierzchni czołowej są rozpoznawane jako otwory stożkowe pod łeb śruby.
  • *Kształty otworów z łbem stożkowym wymodelowane po stronie cylindra nie są uznawane za otwory z łbem stożkowym.
  • ・ Kąt stożka (na kształcie stożkowym) wynosi 90°
  • ・ d wynosi 3,0 mm lub więcej
  • ・D/d: Gdy d ≧ 4,0 mm, D > 1,4 d
  • 　　　Gdy d < 4,0 mm, D > 1,7 d

Kieszenie i otwory podłużne

Minimalna szerokość obróbki kieszeni i otworów podłużnych wynosi 2,0 mm.

Kieszeń

Kieszeń

Otwór szczelinowy

Pierścień zabezpieczający

Wymagana szerokość rowka pod pierścienie zabezpieczające

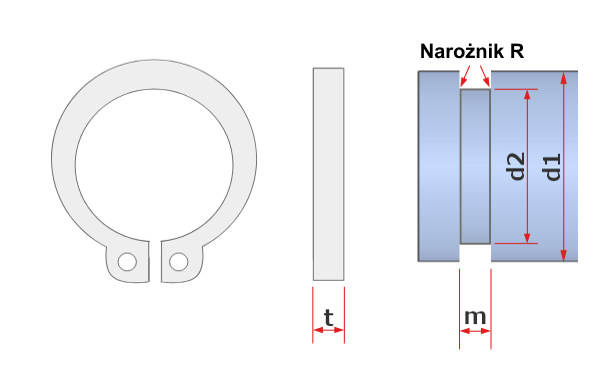

Pierścienie ustalające / zewnętrzne / typ C
Oś zastosowania

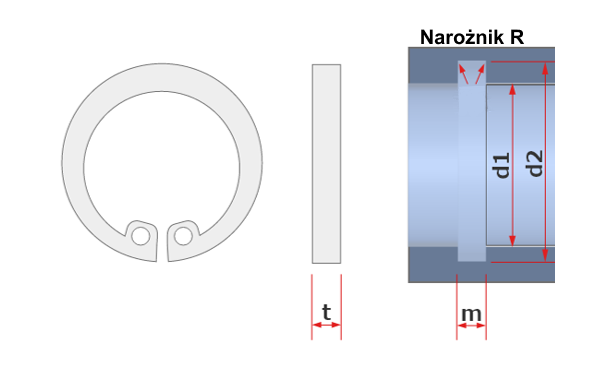

Pierścienie ustalające / wewnętrzne / typ C
Odpowiednie rowki
Wartości referencyjne dla pierścienia ustalającego typu C “t,” “m,” i “R narożnika”
t: szerokość pierścienia ustalającego m: wymagana szerokość rowka R narożnika
1 1,15 R0,1 lub mniej
1,25 1,35
1,5 1,65 R0,15 lub mniej
1,75 1,9
2 2,2 R0,2 lub mniej
2,5 2,7
3 3,2
4 4,2

Uwagi

  • Zaleca się projektowanie średnic d1 i d2 zgodnie z normą pierścieni zabezpieczających typu C
  • *Pierścienie typu E dla małych średnic nie są dostępne
