Warunki rozpoznawania elementów toczonych

W przypadku płyt obrobionych kształty okrągłe i kanciaste są rozpoznawane automatycznie.
W tej sekcji opisano warunki identyfikacji kształtów.

Rozpoznawanie elementów toczonych

Jeśli średnica zewnętrzna zawiera powierzchnię cylindryczną, kształt jest rozpoznawany jako element toczony.

Rozpoznawanie elementów toczonych	Rozpoznawanie obrobionych płyt
*Średnica zewnętrzna ma kształt cylindryczny	*Zaokrąglony skos zewnętrzny wraz z kształtem tworzą prostokąt
*Powierzchnia cylindryczna średnicy zewnętrznej przekracza łącznie 140°	*Powierzchnia cylindryczna średnicy zewnętrznej ma 140° lub mniej

Rozpoznawanie elementów toczonych

Rozpoznawanie obrobionych płyt

Średnice wewnętrzne i zewnętrzne są rozpoznawane na podstawie ich położenia względem osi centralnej.

Rozpoznanie jako “średnica zewnętrzna i wewnętrzna”	Brak rozpoznania jako “średnica zewnętrzna i wewnętrzna”
*Rozpoznana jako „średnica zewnętrzna”, ponieważ znajduje się na osi centralnej	*Rozpoznane jako „kształt nieobsługiwany”, ponieważ nie znajduje się na osi centralnej
*Rozpoznana jako „średnica wewnętrzna”, ponieważ znajduje się na osi centralnej	*Ponieważ nie znajduje się na osi centralnej, jest rozpoznawany jako „otwór”, a nie jako średnica wewnętrzna.

Uwaga

Automatyczne rozpoznawanie nie obsługuje gwintów zewnętrznych (średnic zewnętrznych)

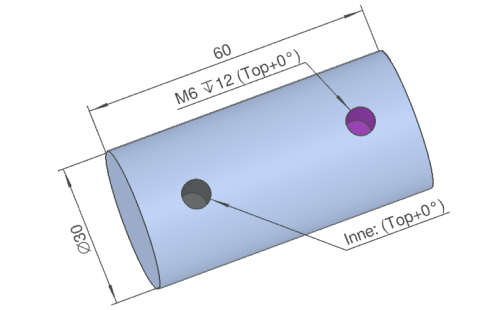

Jeśli zostanie rozpoznany „gwint wewnętrzny (średnica wewnętrzna) i otwór”, włączona zostanie funkcja powiązania atrybutów koloru i CAD. ＞Automatyczne rozpoznawanie typu otworu

W przypadku rowków wpustowych zgodnych z normą JIS (B 1301:1996) Tolerancje ustawiane są automatycznie i można je dostosować w oknie dialogowym.
*Ustawienia domyślne można dostosować w ustawieniach użytkownika.

Specyfikacja szerokości wpustu	Rozpoznane jako rowek wpustowy	Nie rozpoznane jako rowek wpustowy

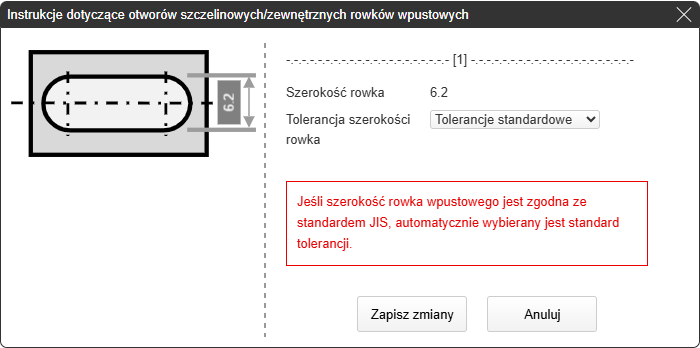

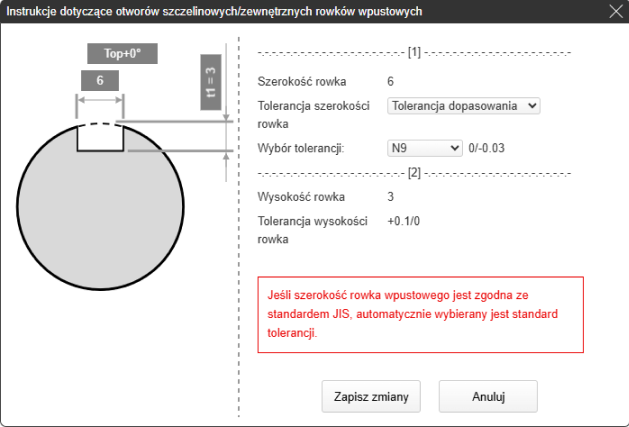

Szerokość rozpoznana jako zewnętrzny rowek wpustowy	Zgodne ze specyfikacjami [b1]: Tolerancja dopasowania rowka wpustowego zewnętrznego jest ustawiana automatycznie	Nie zgodne ze specyfikacjami [b1]: Tolerancja pasowania otworu szczelinowego jest ustawiana ręcznie

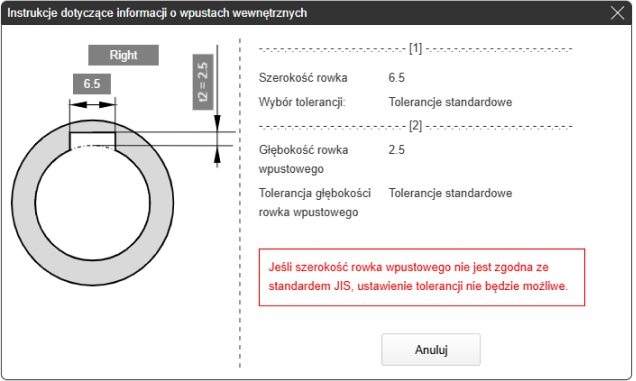

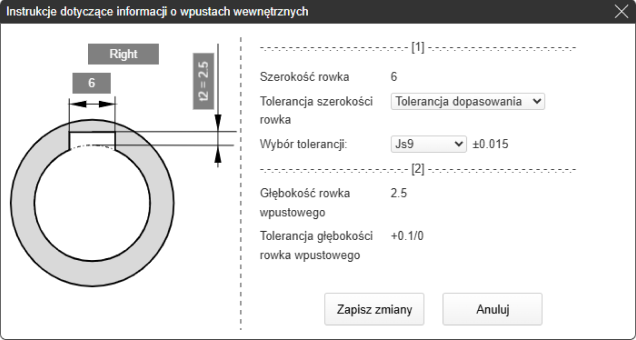

Szerokość rozpoznana jako rowek wpustowy wewnętrzny	Zgodność ze specyfikacjami [b2]: Tolerancja dopasowania wewnętrznego rowka wpustowego jest ustawiana automatycznie	Niezgodność ze specyfikacjami [b2]: Traktowane jako „ogólna tolerancja” dla wewnętrznego rowka wpustowego; brak możliwości wyboru tolerancji

Uwaga

“Jeśli narożniki wewnętrzne nie są zaokrąglone, kształt nie zostanie rozpoznany jako „rowek zewnętrzny” i nie będzie możliwe ustawienie tolerancji pasowania.
Jeśli wymagane są ustawienia tolerancji, należy zaprojektować rowek z zaokrąglonymi narożnikami, które pasują do szerokości rowka.”

以下の表に順次、規格内の場合認識されます。

注意

※2023年3月より対象となります。

b1/b2	2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32

焼き肌

“Otwór znajdujący się na osi centralnej jest rozpoznawany jako „otwór” obsługiwany w automatycznej wycenie.
Jeśli otwór nie jest symetryczny względem osi centralnej, jest rozpoznawany jako „inny otwór” i nie podlega automatycznej wycenie “
Nawet jeśli w modelu 3D nie przewidziano fazowania, zostanie ono dodane przy wejściu do otworu.

Rozpoznane jako “otwór”	Nie rozpoznane jako “otwór”
*Rozpoznane jako „otwór” znajdujący się na osi centralnej	*Rozpoznane jako „inny otwór” nie znajdujący się na osi centralnej Wprowadź informacje o otworze w polu komentarza, aby poprosić o wycenę Zobacz ”Przypadek 7: Inne otwory”

Jeśli dno rowka na powierzchni czołowej jest zakrzywione, nie zostanie ono rozpoznane. Należy zaprojektować je z ostrymi krawędziami.

rozpoznane jako “rowek na powierzchni czołowej”	Nie rozpoznane jako “rowek na powierzchni czołowej”
*Jeśli dno ma ostre krawędzie	*Jeśli dno jest zakrzywione
