Obrobiona płyta

Usługa frezowania jest usługą standaryzowaną dla części, które można obrabiać na frezarce trzyosiowej.
Wyceny części frezowanych otrzymasz automatycznie po przesłaniu danych 3D CAD.

Materiały i obróbki powierzchniowe

Kliknij tutaj, aby zobaczyć wszystkie rozmiary i wymiary.
Materiał Obróbka powierzchniowa
Stal EN 1.0038 equiv.
EN 1.0038 equiv. (Flat bar)
EN 1.0038 equiv. (annealed material)
EN 1.1206 equiv.**
EN 1.1206 equiv. (20-34 HRC) *
EN 1.7220 equiv. (26-32 HRC)**
EN 1.1191 equiv. (Flat bar)
EN 1.1191 equiv.**
EN 1.2510 equiv.
EN 1.1545 equiv.

Brak
Czernienie
Niklowanie bezprądowe
Chrom twardy
Chromian trójwartościowy (Clear, Black)
LTBC – Obróbka powierzchniowa
Fosforanowanie (manganowe)
Azotowanie
Stal wstępnie utwardzona NAK55 equiv.
EN 1.2379 equiv.**
DC53 ® (Daido)**

–
Aluminium EN AW-2017 equiv.
EN AW-5052 equiv.
EN AW-5083 equiv.
EN AW-6061 equiv.
EN AW-6063 equiv. (Flat bar)
EN AW-7075 equiv.

Anodowanie (przezroczyste, czarne, matowe czarne, czerwone, złote)
Anodowanie twarde (przezroczyste, matowe przezroczyste)
Niklowanie bezprądowe
Stal nierdzewna EN 1.4305 equiv.
EN 1.4305 equiv. (annealed material)
EN 1.4301 equiv.
EN 1.4301 equiv. (annealed material)
EN 1.4401 equiv.
EN 1.4016 equiv.
EN 1.4404 equiv.

–
Tworzywa sztuczne POM (Acetal, Standard, biały)
POM (Acetal, Standard, czarny)
MC Nylon (Standard, niebieski)
MC Nylon (Standard, kość słoniowa)
MC Nylon (przewodzący, czarny)
MC Nylon (antystatyczny, czarny)
MC Nylon (odporny na warunki atmosferyczne, czarny popiel)
Bakelit (papier, kolor naturalny)
Bakelit (papier, czarny)
Bakelit (tkanina, kolor naturalny)
Fluoropolimer PTFE (Standard, biały)
UHMWPE (Standard, biały)
UHMWPE (przewodzący, czarny)
ABS (Standard, kolor naturalny)
PEEK (Standard, szaro-brązowy)
PP (Standard, biały)
PET (wzmocniony włóknem szklanym, brązowy)
PPS (Standard, kolor naturalny)

–
Miedź i mosiądz EN CW004A equiv. (beztlenowa)
EN CW008A equiv. (ETP)
EN CW509L equiv. (mosiądz)
EN CW614N equiv.		 –
*Wartość orientacyjna
** Dostępne do obróbki cieplnej
Kliknij tutaj, aby uzyskać więcej informacji na temat właściwości mechanicznych, takich jak wytrzymałość na rozciąganie, granica plastyczności i inne parametry.
Kliknij tutaj, aby uzyskać więcej szczegółów dotyczących norm materiałowych.

Standard dokładności

Domyślne ogólne standardy tolerancji Produkty standardowe są zgodne z normami JIS B 0405:1991 i JIS B 0419:1991.
Produkty z kategorii International Economy mogą być zgodne z normami JIS B 0405:1991, JIS B 0419:1991 lub GB/T 1804-2000, GB/T 1184-1995.
Klasa tolerancji: Średni (m)
Tolerancje wymiarowe ± 0,01 lub więcej
Klasa tolerancji Klasa IT6 lub wyższa
Tolerancje geometryczne Płaskość / Prostopadłość / Równoległość (0,02/100 mm)
Chropowatość powierzchni Ra 0.4, 0.8, 1.6, 3.2, 6.3
Jednostką jest mm, jeśli nie podano inaczej.
* Wymiary długości bez fazowania.

Kliknij tutaj, aby zapoznać się ze szczegółowym przeglądem standardowych tolerancji dla części frezowanych.
Urządzenia do obróbki i podstawowe informacje
W zależności od materiału i grubości powierzchnia może pozostać nieobrobiona.
  • Tolerancje wymiarów długości bez fazowania, o ile nie określono inaczej: JIS B 0405 średnie (m)
  • Tolerancje wymiarów fazowania, o ile nie określono inaczej: JIS B 0405 grube (c)
  • Modele z narożnikami wewnętrznymi mniejszymi lub równymi 0,5 są wykańczane z tolerancją C0,1 mm do 0,5 lub mniej
  • Modele z narożnikami zewnętrznymi R0,5 lub mniejszymi są wykańczane z tolerancją R0,5 lub mniej
  • Tolerancje wymiarów modelu, z wyłączeniem fazowania: JIS B 0419 K
  • Chropowatość powierzchni, o ile nie określono inaczej: √Ra6.3 [√Rz25]

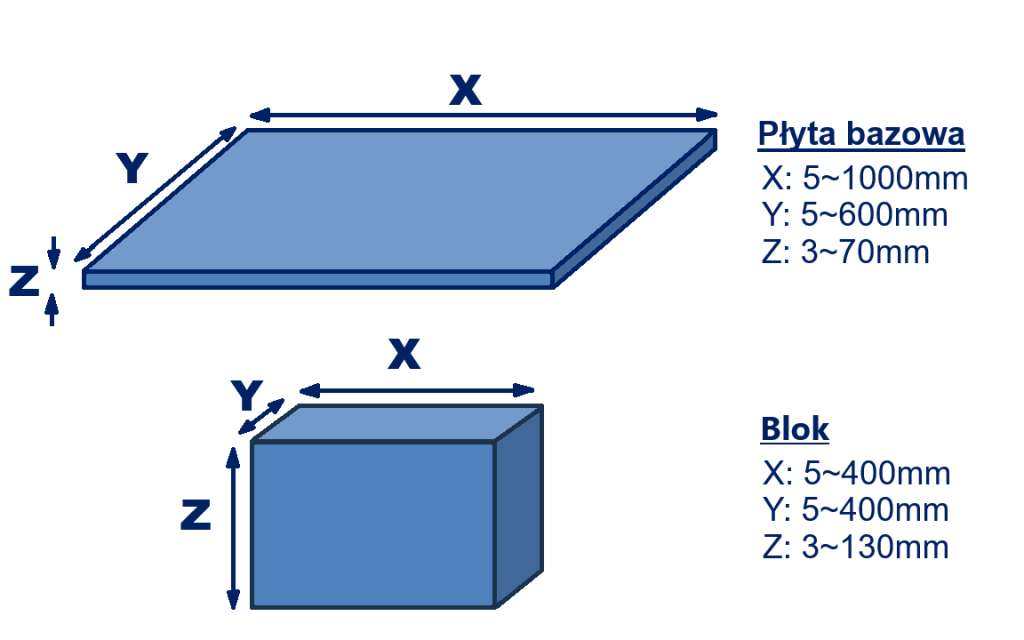

Rozmiar

Terminy realizacji

Linia produktów Opcje Dni
Standard Rapid od 7 dni
Express od 9 dni
Standard od 11 dni
International Economy od 17 dni
Produkty standardowe: Linia produktów jest zgodna ze standardami JIS.
Produkty International Economy: Linia produktów oferowana jest po najniższej cenie, przy jednoczesnym zachowaniu zgodności z normami jakości.
Produkty są zgodne z normami przemysłowymi kraju produkcji.

Kliknij tutaj, aby zapoznać się ze szczegółowym przeglądem opcji dostawy dla części frezowanych.

Dodatkowe funkcje

Grawerowanie3 mm – 30 mm, znaki alfanumeryczne + wybrane symbole, numer części możliwy do wygrawerowania
Obróbka cieplnaHartowanie konwencjonalne / próżniowe (30 – 63 HRC)
Otwory gwintowaneM2 – M36, UNC / UNF, stożkowe, z tuleją gwintowaną
Jeśli automatyczna wycena nie jest dostępna dla Twojej części, możesz poprosić o wycenę indywidualną od wsparcia meviy.
Aby uzyskać więcej informacji na temat korzystania z meviy, kliknij tutaj.
Pozycje obróbki
  • Obróbka jest możliwa w sześciu kierunkach prostopadłych/równoległych do powierzchni materiału prostopadłościanu, a także dla otworów pod kątem.
  • Cytowane kształty

↑
