Części z blachy

Twórz niestandardowe elementy z blachy na podstawie samych danych 3D. Obsługiwany jest szeroki zakres kształtów (od małych po duże elementy malowane) z bogatym wyborem materiałów i obróbek powierzchniowych.

Materiały i obróbka powierzchniowa

Kliknij tutaj, aby zobaczyć wszystkie rozmiary i wymiary.

Materiał Obróbka powierzchniowa
Stal EN 1.0330 equiv. (EN 1.0320 equiv., walcowana na gorąco)
EN 1.0330 equiv. (Ocynk galwaniczny)
EN 1.0330 equiv. (Niklowanie elektrolityczne)
EN 1.0330 equiv. (dla podkładek)
EN 1.0338 equiv.

Malowanie proszkowe (15 kolorów)
Malowanie (5 kolorów)
Nikiel fosforowy
Czarny tlenek
Chromian trójwartościowy (czysty, czarny)

Aluminium EN AW-5052 equiv.  Anodowanie (czyste, czarne, matowe czarne)
EN AW-5052 equiv. (płyta anodowana, czysta/czarna)

Anodowanie (czyste, czarne, matowe czarne

Materiał kompozytowy Aluminium kompozytowe

Malowanie (srebrny, matowy srebrny, czarny)
MateriałMetoda wykończenia
Stal nierdzewnaEN 1.4301 equiv.2B
No.1
Jednostronnie polerowany o ziarnistości #400
Jednostronne wykończenie szczotkowane
EN 1.4016 equiv.2BTeilen
EN 1.4301 equiv. (dla podkładek)–Teilen
Blacha perforowanaEN 1.4301 equiv.BA
Materiał Klasa Kolor
Tworzywo sztuczne PET
Akryl
PC
PVC		 Standardowy
Antystatyczny		 Przezroczysty
Dymny brązowy
Kliknij tutaj, aby uzyskać więcej informacji na temat właściwości mechanicznych, takich jak wytrzymałość na rozciąganie, granica plastyczności i inne parametry.
Kliknij tutaj, aby uzyskać więcej szczegółów dotyczących norm materiałowych.

Dopuszczalne tolerancje wymiarowe

Norma JIS B 0408 dla tłoczonych elementów metalowych: Klasa B (dla grubości płyty 6,0 mm lub mniej)  I Klasa C (dla grubości płyty powyżej 6,0 mm) W przypadku części z gięciem zawsze stosuje się klasę C, niezależnie od grubości płyty.

Wymiary i grubości płyt

Blacha metalowa Grubość płyty (mm) Wymiary zewnętrzne (długość, szerokość, wysokość)
Blacha metalowa 0.05~16.0 5~1200
Tworzywo sztuczne Grubość płyty (mm) Szerokość Długość
3.0, 5.0, 8.0, 10.0 10~1000 10~2000
Jednostką jest milimetr, jeśli nie podano inaczej.
Zakresy wymiarów mogą się różnić w zależności od materiału, obróbki powierzchniowej, grubości płyty i kształtu.

Kliknij tutaj , aby zapoznać się z podstawowymi zasadami modelowania elementów giętych.
Kliknij tutaj , aby poznać więcej szczegółów dotyczących warunków gięcia.

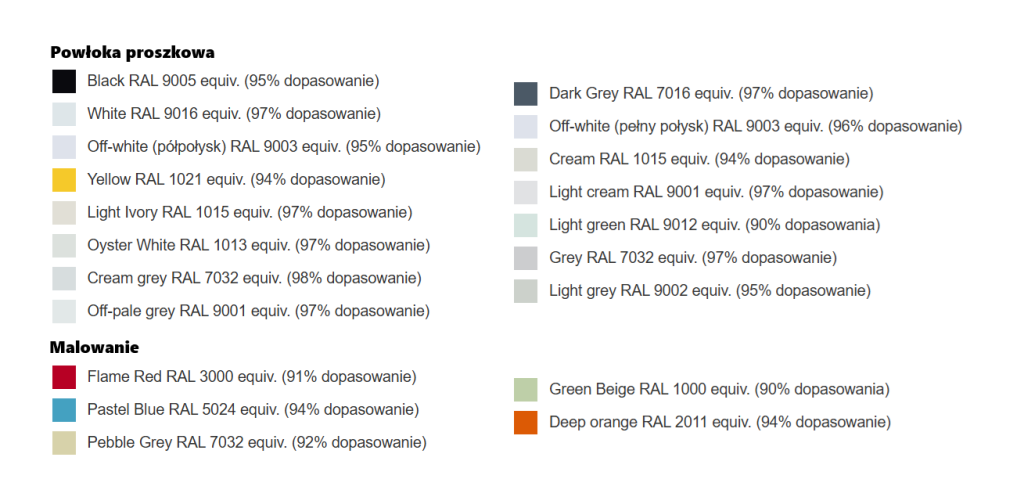

Kolory powłoki proszkowej

Wszystkie wartości RAL mają charakter orientacyjny.
Kliknij tutaj, aby zobaczyć wszystkie rodzaje kolorów farb.

Terminy realizacji

Linia produktów Opcje Dni
Standard Express od 9 dni
Standard od 11 dni
International Economy od 17 dni
Produkty standardowe: Asortyment produktów zgodny z międzynarodowymi standardami JIS.
Produkty International Economy: Oferujemy asortyment produktów w najniższych cenach, przy zachowaniu standardów jakości meviy.
Produkty są zgodne z normami przemysłowymi kraju produkcji.

Kliknij tutaj , aby zapoznać się ze szczegółowym przeglądem opcji dostawy dla blach.
Jeśli automatyczna wycena nie jest dostępna dla Twojej części, możesz poprosić o wycenę indywidualną od zespołu wsparcia meviy.
Aby uzyskać więcej informacji na temat korzystania z meviy, kliknij tutaj.
Kształty
1 Płaska płyta
Płaska płyta
2 Kształt okrągły
Kształt okrągły
3 Zagięcie L
Zagięcie L
4 Zagięcie Z
Zagięcie Z
5 Zagięcie wypukłe
Zagięcie wypukłe
6 Zagięcie C
Zagięcie C
7 Zagięcie pod określonym kątem (kształt zagięcia L)
Zagięcie pod określonym kątem (kształt zagięcia L)
8 Zagięcie pod określonym kątem (inne niż kształt zagięcia L)
Zagięcie pod określonym kątem (inne niż kształt zagięcia L)
9 Kołnierz występujący
Kołnierz występujący
10 Wycięcie w zagięciu
Wycięcie w zagięciu
11 Podwyższone wycięcie (częściowe zagięcie)
Podwyższone wycięcie (częściowe zagięcie)
12 Prostokątny otwór
Prostokątny otwór
13 Otwór w kształcie litery U
Otwór w kształcie litery U
14 Prostokątne wycięcie narożne
Prostokątne wycięcie narożne

↑
