Pièces tournées Conditions de reconnaissance

Dans les plaques Machiend, les formes rondes et les formes angulaires sont déterminées automatiquement.
Cette section décrit les conditions de reconnaissance.

Reconnaissance de pièces tournées

Si le diamètre extérieur comporte une partie cylindrique, la forme est reconnue comme Pièces tournées.

Reconnaissance de pièces tournées	Reconnaissance des pièces de fraisage
*Le diamètre extérieur est cylindrique.	*Le chanfrein courbé de l’angle extérieur et la forme extérieure forment un rectangle.
*La surface cylindrique du diamètre extérieur dépasse un total de 140°.	*La surface cylindrique du diamètre extérieur est de 140° ou moins.

Reconnaissance de pièces tournées

Reconnaissance des pièces de fraisage

*Le chanfrein courbé de l’angle extérieur et la forme extérieure forment un rectangle.

Le diamètre intérieur et le diamètre extérieur sont reconnus en fonction de leur position par rapport à l’axe central.

Reconnaissance comme « Diamètre extérieur et intérieur »	Non reconnu comme « Diamètre extérieur et intérieur »
*Reconnu comme « diamètre extérieur » car il se trouve sur l’axe central.	*Reconnu comme une « forme non prise en charge » et non comme un diamètre extérieur, car il ne se trouve pas sur l’axe central.
*Reconnu comme « diamètre intérieur » car il se trouve sur l’axe central.	*Reconnu comme un « trou » plutôt que comme un diamètre intérieur, car il ne se trouve pas sur l’axe central.

Attention

La reconnaissance automatique n’est pas prise en charge pour les filetages extérieurs (diamètre extérieur).
Si un « filetage interne (diamètre intérieur) et un trou » sont détectés, la fonction de liaison entre l’attribut de couleur et l’attribut CAO est activée.＞Reconnaissance automatique du type de trou

Pour les rainures de clavette conformes à la norme JIS (B 1301:1996), les tolérances sont définies automatiquement et peuvent être modifiées dans la boîte de dialogue. *Les paramètres par défaut peuvent être personnalisés dans les paramètres utilisateur.
*Les paramètres par défaut peuvent être personnalisés dans les paramètres utilisateur.

Spécification de la largeur de clé	Reconnu comme une rainure de clavette	Non reconnu comme une rainure de clavette

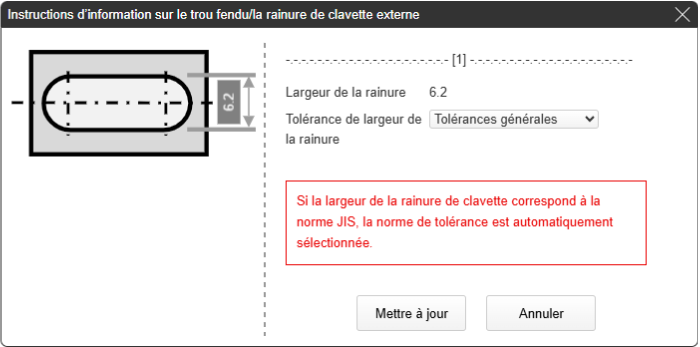

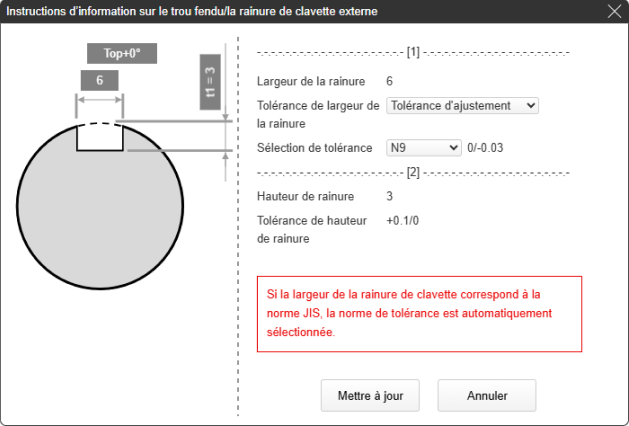

Largeur reconnue comme rainure de clavette extérieure	Correspond aux spécifications [b1] : La tolérance d’ajustage de la rainure de clavette externe est réglée automatiquement.	Ne correspond pas aux spécifications [b1] : La tolérance d’ajustement du trou oblong est définie manuellement.

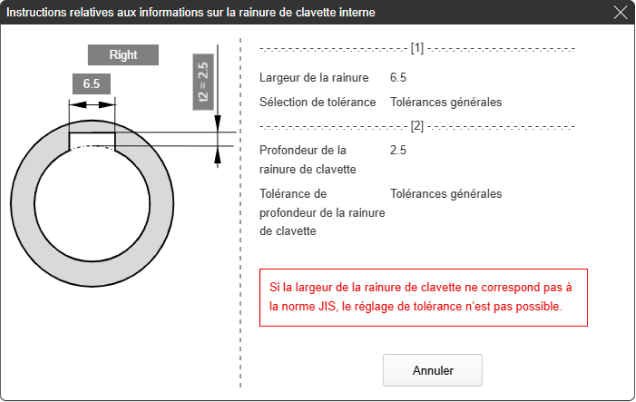

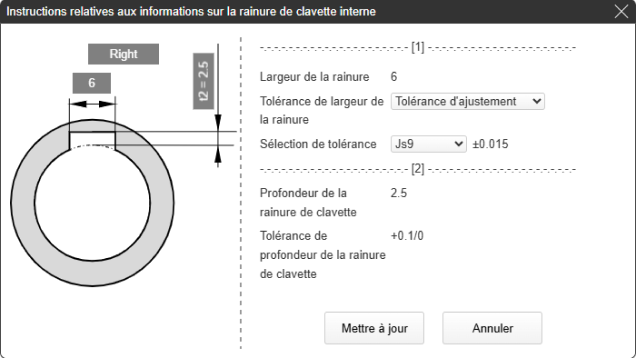

Largeur reconnue comme rainure de clavette interne	Correspond aux spécifications [b2] : la tolérance d’ajustage de la rainure de clavette interne est réglée automatiquement.	Ne correspond pas aux spécifications [b2] : Traité comme « tolérance générale » pour la rainure de clavette interne et la tolérance ne peut pas être sélectionnée.

Attention

Si les angles intérieurs ne sont pas arrondis, la forme ne sera pas reconnue comme une « rainure extérieure » et la tolérance d’ajustement ne pourra pas être définie.
Si des réglages de tolérance sont nécessaires, concevez la rainure avec des coins arrondis qui correspondent à la largeur de la rainure.

以下の表に順次、規格内の場合認識されます。

注意

※2023年3月より対象となります。

b1/b2	2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32

焼き肌

« Un trou situé sur l’axe central est reconnu comme un « trou » pris en charge pour le devis automatique.

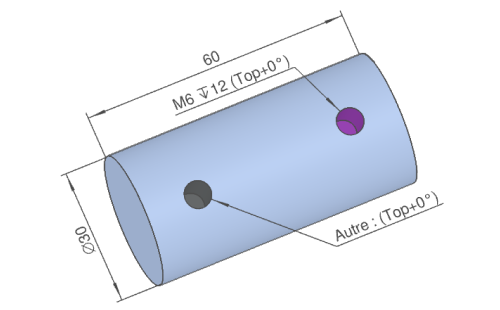

Si le trou ne tourne pas sur l’axe central, il est reconnu comme un « autre trou » et n’est pas pris en charge pour le devis automatique. »
Même si aucun chanfrein n’a été modélisé en 3D, un chanfrein est produit à l’entrée du trou.

Reconnu comme un « trou »	Non reconnu comme un « trou »
*Reconnu comme un « trou » situé sur l’axe central	*reconnu comme un « autre trou » car non situé sur l’axe central Entrez les informations relatives au trou dans la boîte de commentaires pour demander un devis. Reportez-vous à «Cas 7 : Autres trous».

Si le fond de la rainure de la face d’extrémité est courbé, il n’est pas reconnu. Concevez avec des arêtes vives.

reconnu comme une « rainure d’extrémité »	Non reconnu comme une « rainure d’extrémité ».
*Si le fond présente des bords tranchants	*Si le fond est courbé
