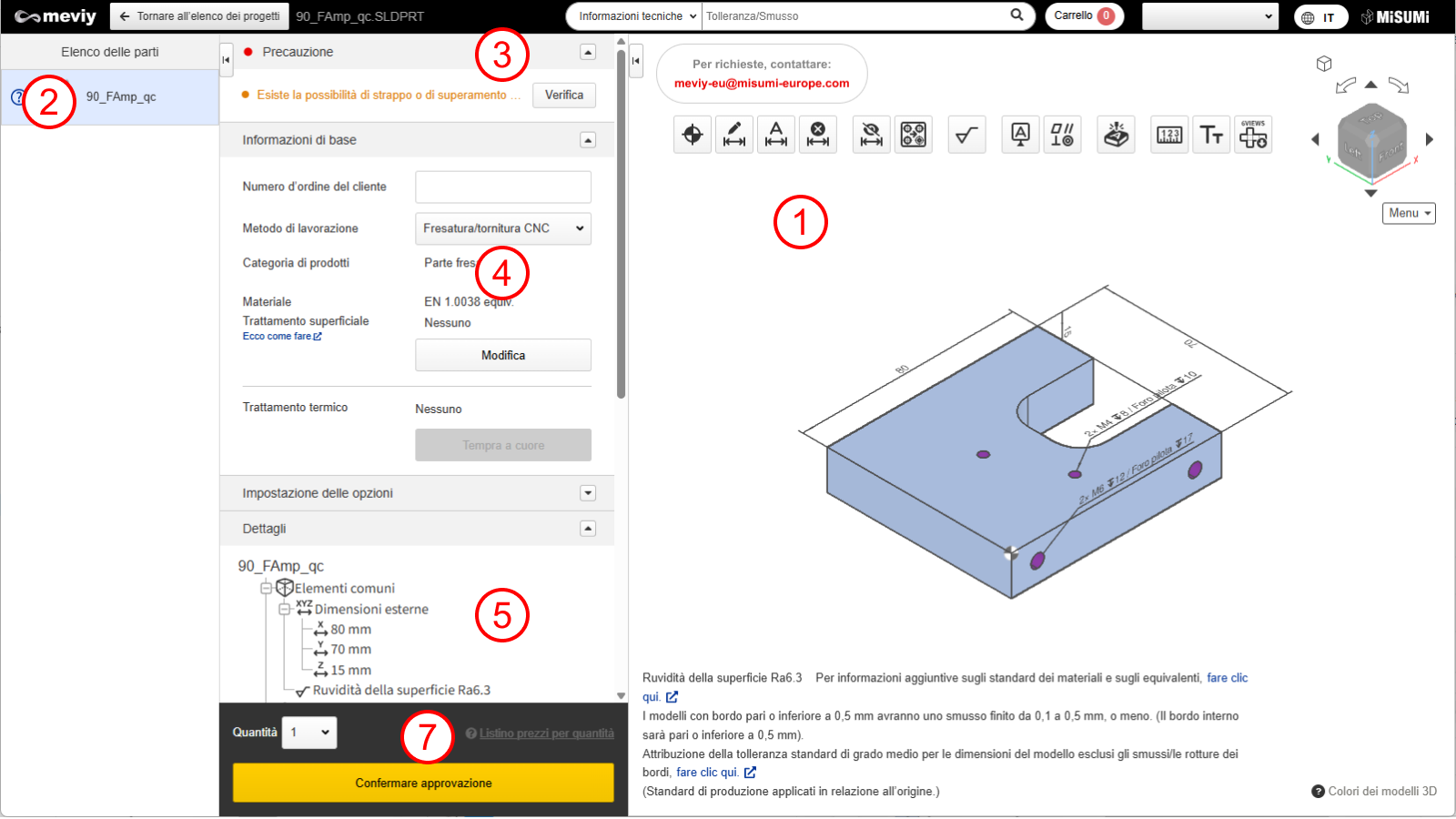

Visualizzazione della schermata Visualizzatore 3D

Fare clic su un progetto nell’elenco dei progetti per aprire la schermata del visualizzatore 3D. Nella schermata del visualizzatore 3D è possibile controllare le seguenti informazioni.

Fare clic sulle schede da (2) a (5) per cambiare la visualizzazione.

(1) Visualizzatore 3D

È possibile manipolare i modelli dei dati 3D caricati. I modelli possono essere manipolati in modo molto simile a quello dei software CAD.
→ Procedura di preventivazione > “Passaggio 1: Impostazioni di riconoscimento automatico del tipo di foro”
→ Come utilizzare il visualizzatore 3D
→ Controllo dei modelli con il mouse

(2) Elenchi delle parti

Verranno visualizzate tutte le parti contenute nel progetto selezionato nell’elenco dei progetti.

(3) Precauzioni

Elenca i messaggi di errore, i messaggi di avviso e i messaggi dell’operatore meviy.

(4) Informazioni di base

È possibile modificare il materiale e il trattamento superficiale e impostare un numero d’ordine del cliente.

(5) Visualizzazione ad albero

Nella visualizzazione ad albero è possibile controllare le dimensioni dell’intero pezzo e le informazioni sui fori per ciascuna delle 6 facce.

È anche possibile modificare il tipo di foro. Fare doppio clic sul foro che si desidera modificare e verrà visualizzata la finestra di dialogo [Istruzioni informazioni foro].

Suggerimento

La precisione dei fori dritti può essere modificata cambiando il tipo di tolleranza del diametro del foro.
Se un foro può essere sia filettato che dritto, verrà identificato come foro filettato. Assicurarsi di controllare il tipo di foro nel Visualizzatore 3D o nella visualizzazione ad albero.
Se il pezzo contiene un’area sottile che potrebbe rompersi o deformarsi durante il processo di fabbricazione, verrà visualizzato un messaggio. È possibile controllare l’area corrispondente nel Visualizzatore 3D. → Conferma della approvazioni

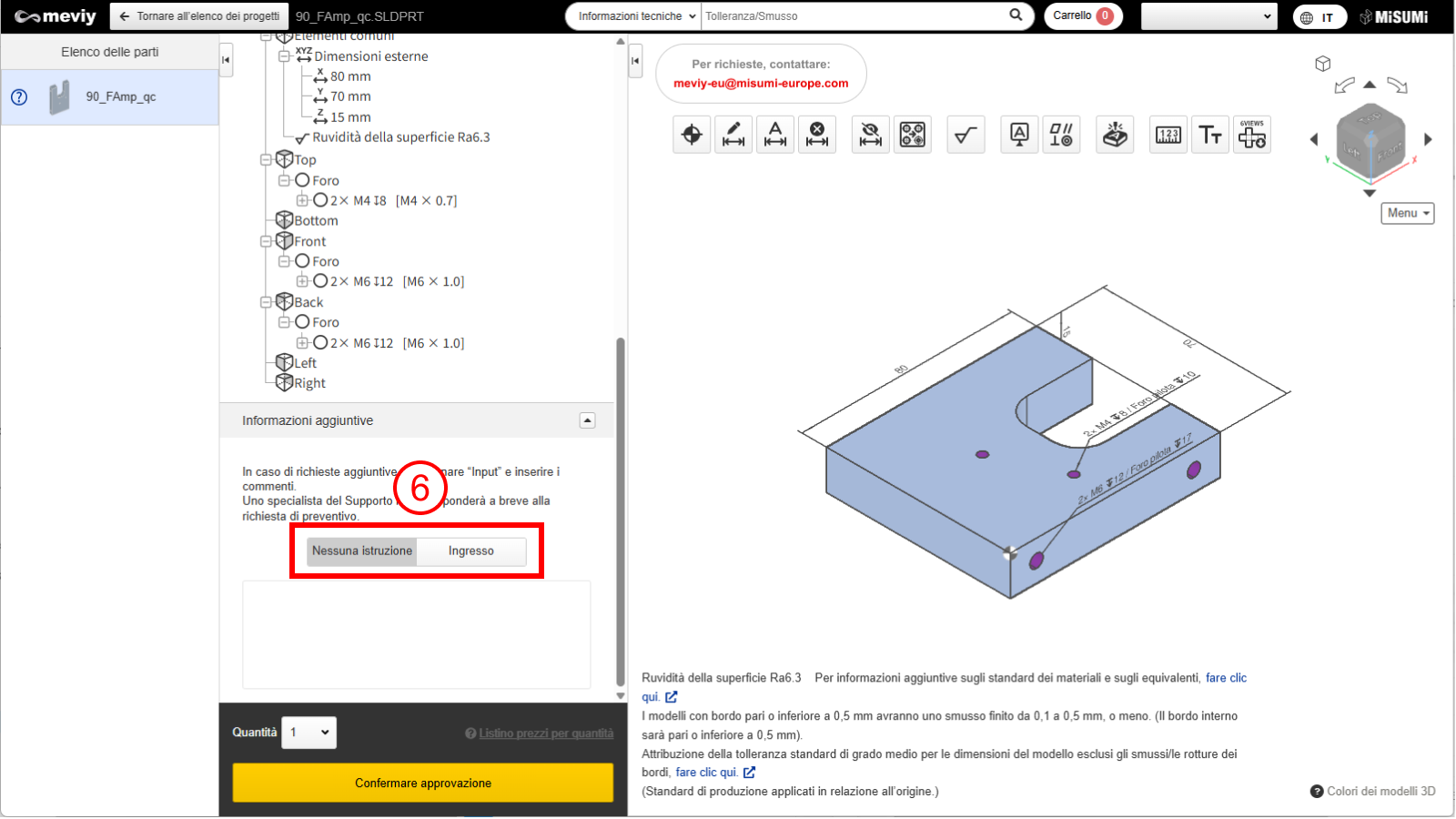

(6) Specificare altre informazioni aggiuntive nel campo dei commenti.

È possibile specificare richieste o domande aggiuntive, come istruzioni di lavorazione aggiuntive che non possono essere configurate su meviy.
Controllare qui per informazioni su come utilizzare il campo dei commenti > “Esperienza con preventivi manuali“

Precauzione

Se è necessaria un’ulteriore elaborazione, il preventivo automatico non è disponibile. Selezionare [Richiedi un preventivo manuale]. Il responsabile vi risponderà con un preventivo in un secondo momento.

(7) Area di emissione del codice componente

È possibile visualizzare un elenco della quantità, del prezzo, della data di consegna e del codice componente in base alle Informazioni di base.
Il pulsante cambia in base allo stato ed è possibile confermare le condizioni dell’offerta, richiedere un preventivo manuale e aggiungere al carrello l’offerta scelta.
