Correzione automatica dello spessore delle piegature
I modelli di parti in lamiera devono essere progettati con uno spessore uniforme. Se il raggio interno (R) e il raggio esterno (R) delle pieghe non sono bilanciati e lo spessore della lamiera risulta non uniforme, non sarà possibile utilizzare la funzione di preventivo automatico. In tal caso, è possibile correggere il problema utilizzando la funzione di correzione automatica.
Correzione delle irregolarità tramite messaggio visualizzato all’apertura del Visualizzatore 3D

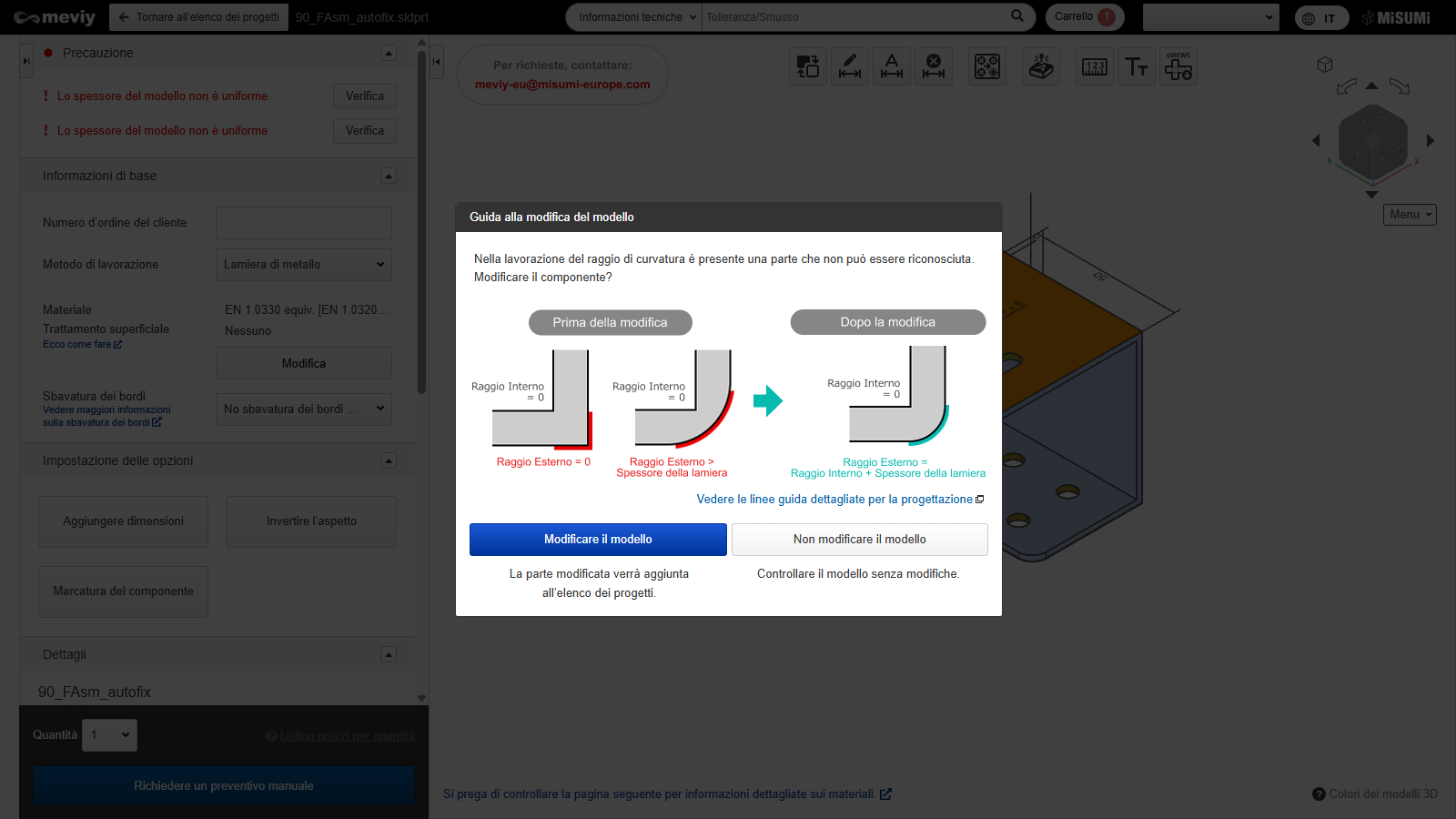

Se si apre un progetto nel Visualizzatore 3D che contiene dati con spessore non uniforme, verrà visualizzata la finestra Guida alla modifica del modello.
- 1. Selezionare [Modifica modello].
- Il nome del progetto generato automaticamente è lo stesso di quello del progetto originale.
Note
Il modello corretto viene creato come nuovo progetto, il che significa che è ancora possibile accedere al progetto originale, se necessario.

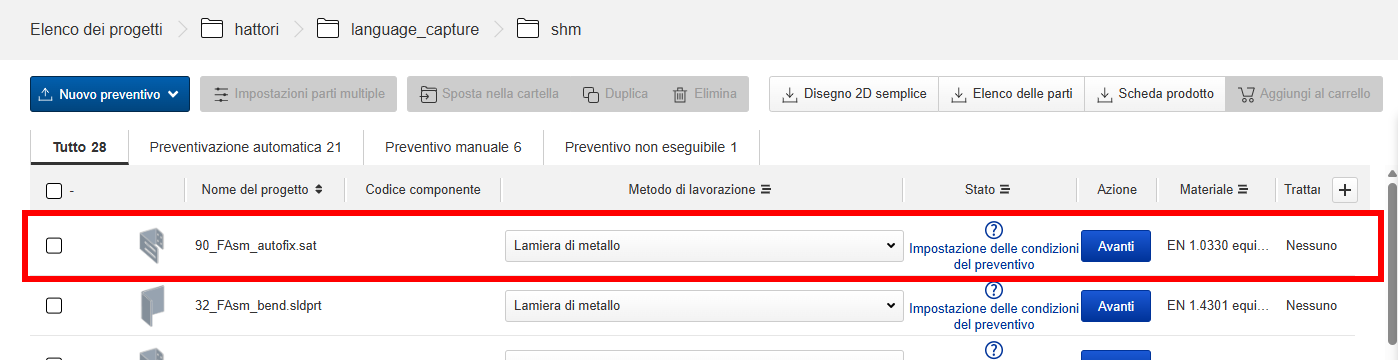

2. Aprire il progetto corretto automaticamente.

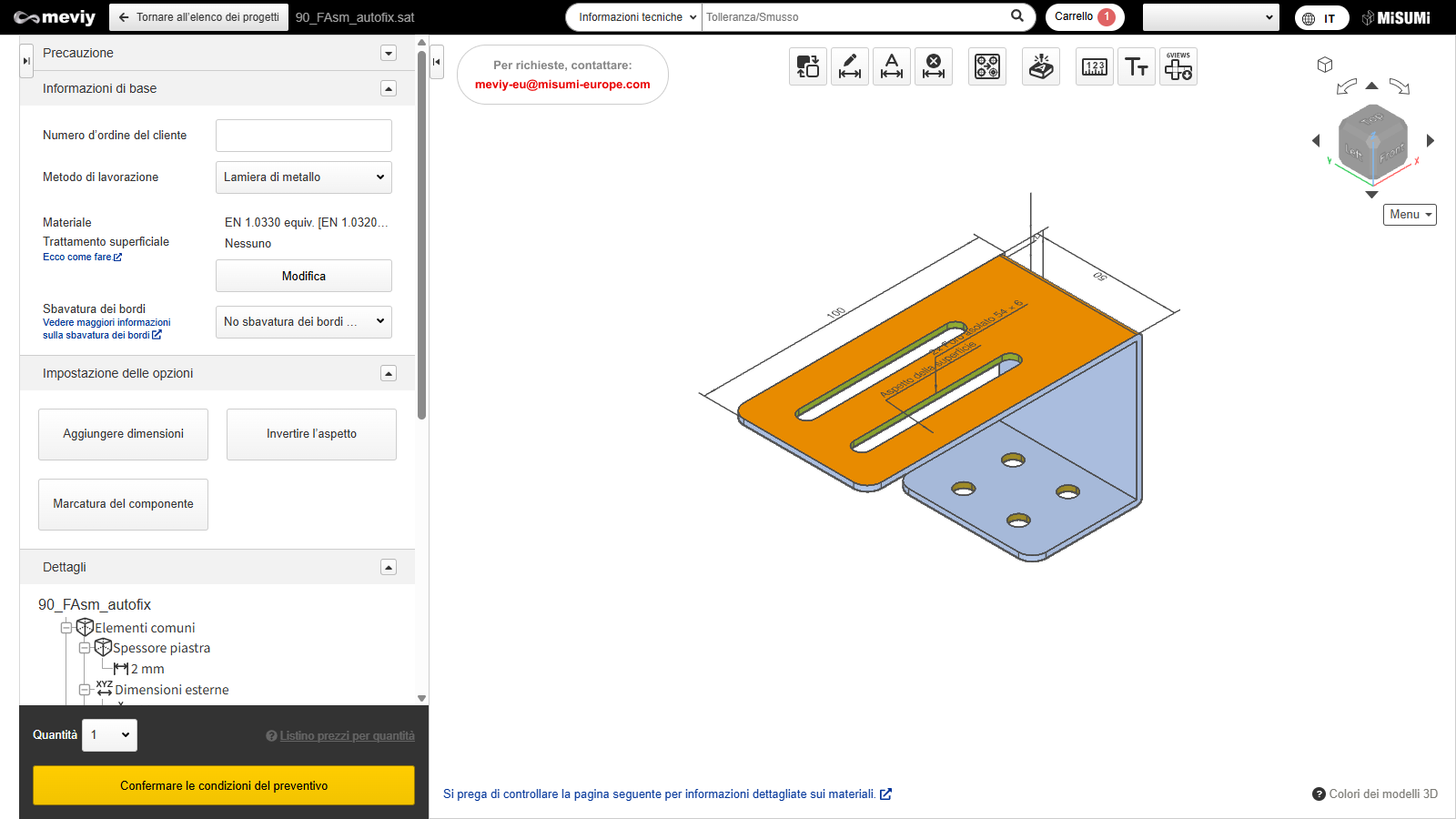

Controllare che le informazioni sui componenti e lo spessore non standard del pannello siano stati fissati.
3. Riavviare il processo di preventivo.
Procedere dalle impostazioni delle specifiche del preventivo.

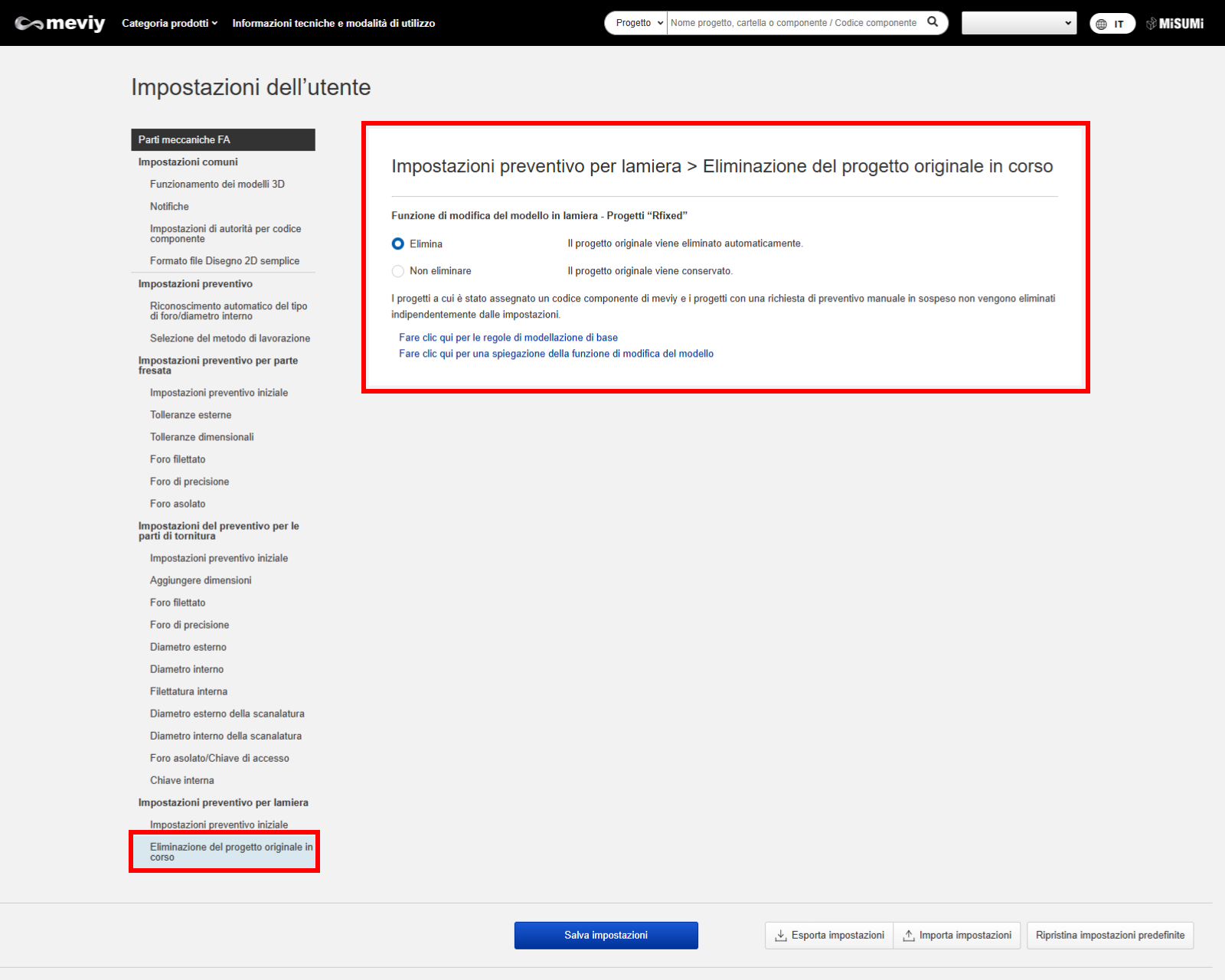

- È possibile impostare le impostazioni utente per selezionare se il progetto originale deve essere eliminato o meno.
- “Elimina il progetto originale” → “Funzione di modifica del modello in lamiera – Progetti ”Rfixed”
- Per ulteriori informazioni, fare clic qui.
