Riconoscimento dei diversi tipi di foro

Elementi geometrici identificati come fori

  • Nel servizio di Fresatura CNC, i seguenti elementi geometrici vengono riconosciuti come fori.
  • Gli elementi identificati in questo modo possono essere convertiti in fori cilindrici o in fori di precisione.
  • Se il diametro rientra in specifici criteri, possono inoltre essere convertiti in: Fori filettati, Fori per inserti, Fori svasati.
  • Per i fori composti da una o due sezioni, è possibile specificare un tipo di foro diverso per ciascuna sezione.
  • Vedere qui per conoscere le posizioni in cui è possibile applicare smussi sui fori a una o due sezioni.
  • È anche possibile specificare la tolleranza dimensionale rispetto al centro del foro.
Cilindro cieco con fondo piatto
Cilindro cieco con fondo conico
Cilindro cieco con fondo piatto + smusso a 90° sull’imboccatura
Cilindro cieco con fondo conico + smusso a 90° sull’imboccatura
Foro passante cilindrico
Foro passante cilindrico + smusso a 90° su un lato
Foro passante cilindrico + smusso a 90° su entrambi i lati
Foro a gradini
Foro a due gradini (con sezione centrale di diametro ridotto)

Riconoscimento dei fori cilindrici

Qualsiasi elemento di forma identificato come foro, ma che inizialmente non viene riconosciuto come foro filettato o foro svasato, viene identificato come foro cilindrico.

Impostazioni per i fori di precisione

Qualsiasi elemento identificato come foro può essere convertito in foro di precisione modificando il tipo di tolleranza del diametro del foro diritto.

Per ulteriori dettagli su come passare ai fori di precisione, consultare la guida specifica.

Riconoscimento dei fori filettati

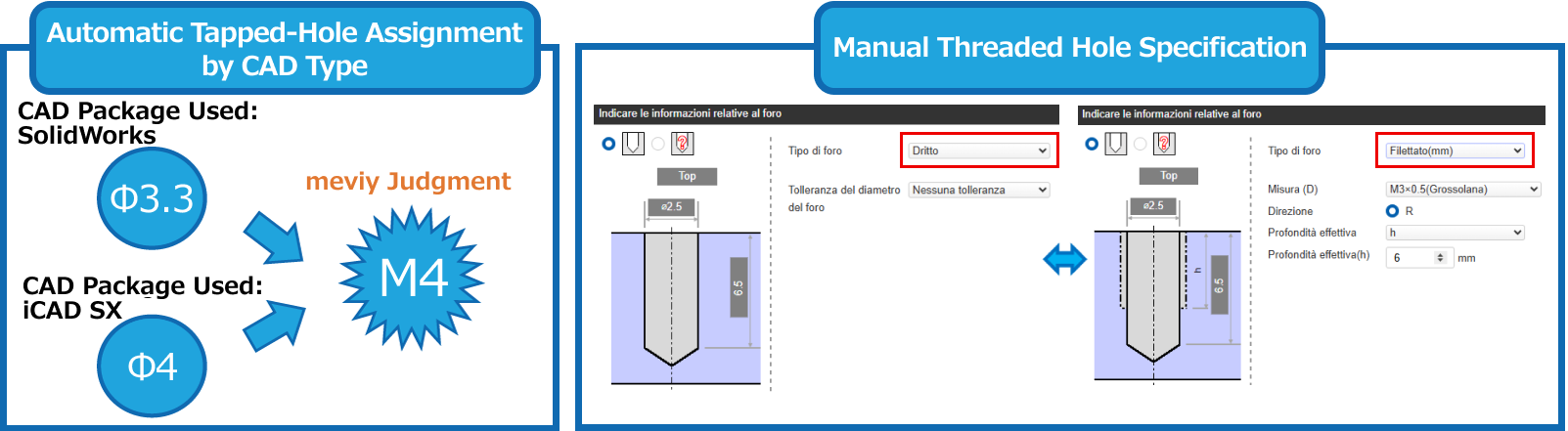

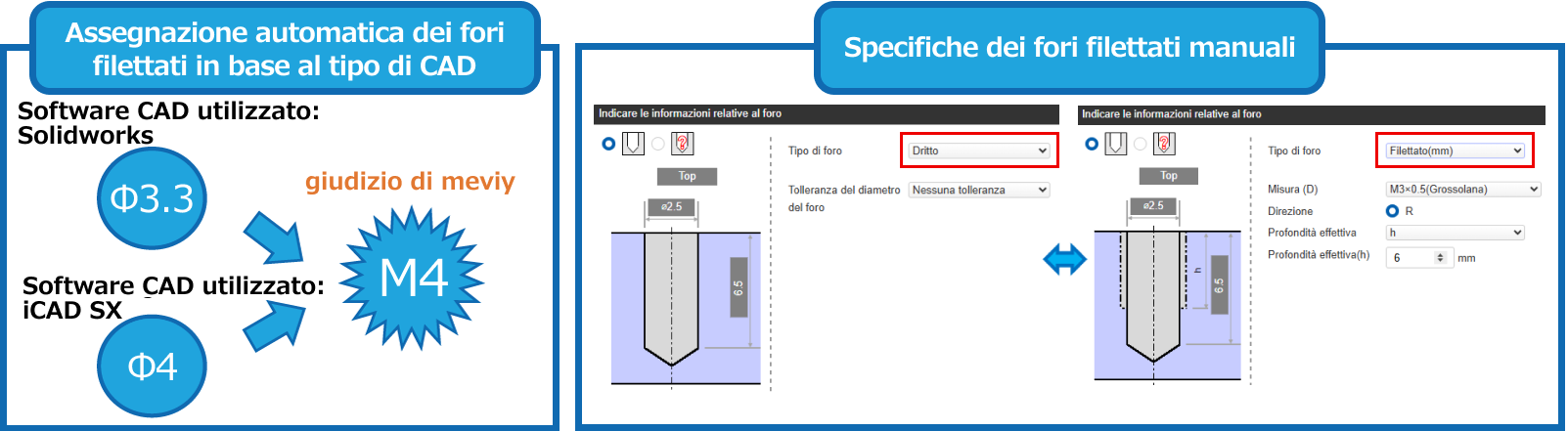

meviy imposta il diametro del foro pilota in base alle “Impostazioni di riconoscimento dei fori filettati” definite dall’utente e all’estensione del file (vedere tabella di riferimento).

Se il diametro del foro nel modello corrisponde alle impostazioni, il foro viene riconosciuto come foro filettato.

Se i fori non vengono assegnati automaticamente come fori filettati durante il caricamento iniziale, è comunque possibile modificare manualmente il tipo di foro, a condizione che il diametro rientri nei valori soglia.

È inoltre possibile convertire un foro filettato in foro diritto o foro per inserto.

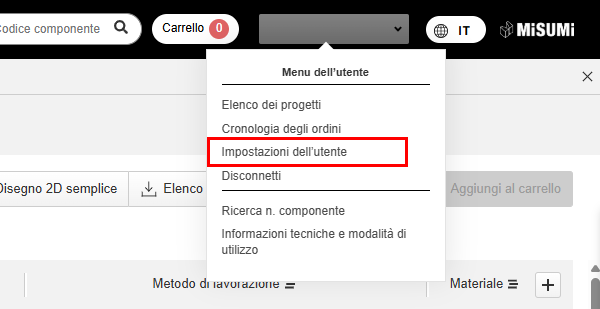

  • 1. Selezionare “Impostazioni utente” dal menu utente in alto a destra dello schermo.

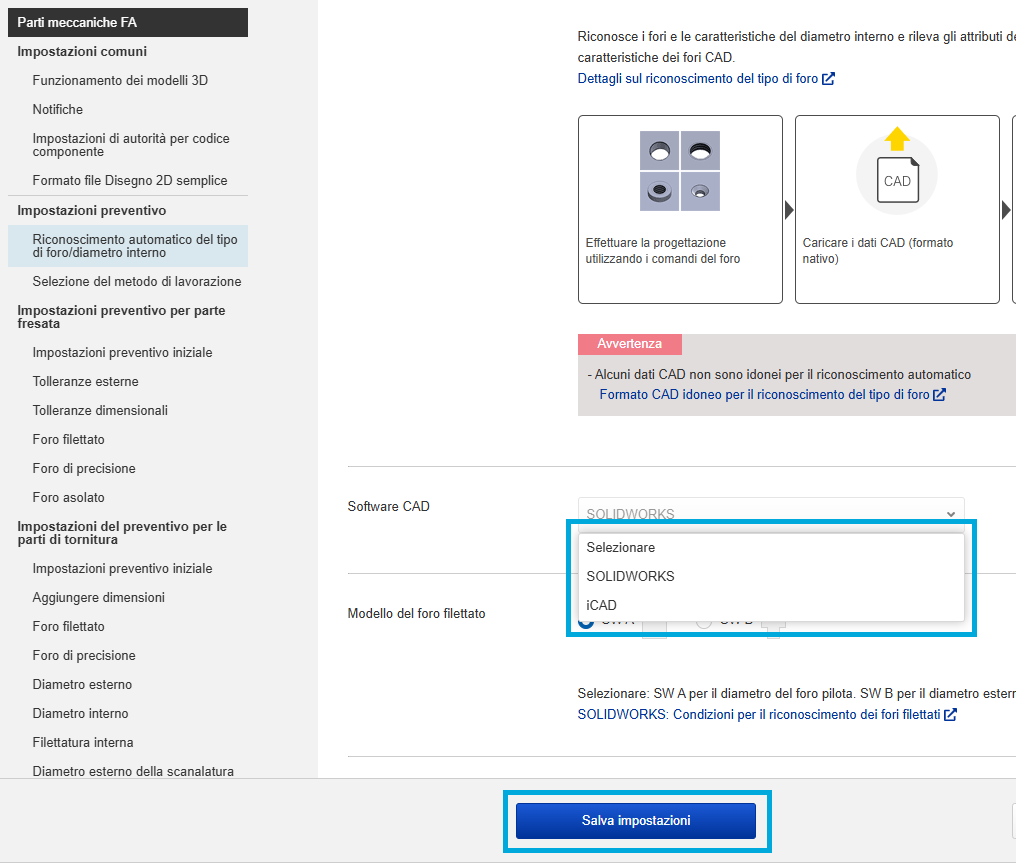

  • 2. Accedere al menu “Impostazioni di riconoscimento dei fori filettati”.
  • 3. Una volta modificate le impostazioni, cliccare su “Modifica” per salvare.
  • Per i file nativi: selezionare il software CAD utilizzato per creare il modello.
  • Per i file intermedi: selezionare comunque il software CAD originario con cui è stato realizzato il progetto.
  • * Per migliorare la precisione del riconoscimento automatico dei fori filettati, è consigliabile selezionare sempre il software CAD effettivamente utilizzato per la modellazione.
  • Esempio – Impostazione corretta del software CAD:
  • Caso: il file è stato modellato in CATIA ma caricato in meviy da SOLIDWORKS
  • ✓ Selezionare: CATIA
  • ☓ Non selezionare: SOLIDWORKS
  • * Se il file nativo non corrisponde al software selezionato nelle impostazioni, verrà applicata la logica del software impostato per il riconoscimento dei fori filettati.
Nota
Si consiglia di utilizzare i comandi foro per modellare i fori. Il servizio di lavorazione è ottimizzato per modelli generati tramite i comandi foro disponibili nei vari software CAD. L’uso di questi comandi migliora la precisione nell’assegnazione automatica dei fori filettati. (L’assegnazione automatica dei fori filettati è possibile anche con modelli realizzati mediante operazioni di taglio. Tuttavia, eventuali discrepanze nella logica di riconoscimento possono impedire l’identificazione automatica, facendo sì che i fori vengano riconosciuti come fori cilindrici o di altro tipo.)
Nota (solo per utenti SOLIDWORKS)
Nel servizio di lavorazione, i nomi CAD presenti nelle impostazioni di riconoscimento dei fori filettati di SOLIDWORKS sono indicati come “SOLIDWORKS(A)” e “SOLIDWORKS(B)”. Le differenze tra i due sono riportate di seguito. La selezione deve essere effettuata in base alle specifiche di modellazione adottate. Se un utente che utilizza la modalità di modellazione “SOLIDWORKS(B)” imposta il nome CAD su “Usa tipo file” nelle impostazioni di riconoscimento dei fori filettati, verrà applicata la logica di “SOLIDWORKS(A)”. Gli utenti che utilizzano la modalità “SOLIDWORKS(B)” devono impostare esplicitamente il nome CAD su “SOLIDWORKS(B)”.

Logica di riconoscimento dei fori filettati nel servizio di lavorazione

La logica del servizio di lavorazione per il riconoscimento dei fori filettati è progettata per arrotondare i valori a tre cifre decimali.

Le tabelle seguenti assumono l’utilizzo delle versioni predefinite dei rispettivi software CAD.

La compatibilità può variare in base ad aggiornamenti di versione o impostazioni personalizzate.

Autodesk Inventor 2023

Siemens PLM-NX 2206

CATIA V5-R62022Solid Edge 2023
Creo 9.0SOLIDWORKS 2023
Pro/Engineer 19.0I-deas
Onshape 1.154.6978iCAD SX V8L3-00A
Autodesk Fusion 2.0.10813IRONCAD 2021

Assegnazione automatica dei fori filettati

Impostazione consigliata per l'identificazione dei fori filettati: Software CAD
Diametro del foro del modello (1) Modello caricato: File nativo/intermedio
(ø) mm (2) Impostazioni identificazione foro filettato: Usa tipo file: Nome CAD
Dimensione della filettatura (Grossolana) Creo Onshape SW(A) Solid Edge IronCAD NX CATIA V5 Inventor SW(B) iCAD SX Autodesk Fusion
M2 1,6 1,6 1,57 2 1,62
M2,5 2,05 2,05 2,01 2,5 2,08
M3 2,5 2,5 2,46 3 2,53
M4 3,3 3,3 3,24 4 3,33
M5 4,2 4,2 4,13 5 4,23
M6 5 5 4,92 6 5,04
M8 6,8 6,8 6,65 8 6,78
M10 8,5 8,5 8,38 10 8,53
M12 10,2 10,3 10,11 12 10,27
M14 12 12,1 11,84 14 12,02
M16 14 14 13,84 16 14,02

Non consigliato: Impostazione identificazione foro filettato “Usa tipo di file”

Diametro del foro del modello (1) Modello caricato: File nativo
(ø) mm (2) Impostazioni di identificazione foro filettato: Use File Type
Dimensione della filettatura (Grossolana) Creo Onshape SW(A) Solid Edge IronCAD NX CATIA V5 Inventor SW(B) iCAD SX Autodesk Fusion
M2 1,6 1,57 2 1,62
M2,5 2,05 2,01 2,5 2,08
M3 2,5 2,46 3 2,53
M4 3,3 3,24 4 3,33
M5 4,2 4,13 5 4,23
M6 5 4,92 6 5,04
M8 6,8 6,65 8 6,78
M10 8,5 8,38 10 8,53
M12 10,2 10,11 12 10,27
M14 12 11,84 14 12,02
M16 14 13,84 16 14,02
Diametro del foro del modello (1) Modello caricato: File nativo
(ø) mm (2) Impostazioni di identificazione foro filettato: Usa tipo di file
Dimensione maschio (grossolana) STEP Parasolid ACIS JT PRC I-DEAS
M2 1,57/1,6/1,62/2
M2,5 2,01/2,05/2,08
M3 2,46/2,5/2,53/3
M4 3,24/3,3/3,33/4
M5 4,13/4,2/4,23
M6  4,92/5/5,04/6
M8  6,65/6,75/6,78/6,8/8
M10 8,38/8,5/8,53/10
M12 10,11/10,2/10,25/10,27/10,3
M14  11,84/12/12,02/12,1
M16 13,84/14/14,02/16

Assegnazione manuale dei fori filettati

Dimensione filettatura ( grossolana / fine)
M2 Da 1,5 a 2
M2,5 Da 2 a 2,5
M3 Da 2,4 a 3
M4 Da 3,2 a 4
M5 Da 4,1 a 5
M6 Da 4,9 a 6
M8 Da 6,6 a 8
M10 Da 8,3 a 10
M12 Da 10,1 a 12
M14 Da 11,8 a 14
M16 Da 13,8 a 16

*SW(A) se creato con le opzioni di specificazione del foro SOLIDWORKS “Diametro foro pilota vite” e ‘Filettatura’
*SW(B) se creato con l’opzione di specificazione del foro SOLIDWORKS “Rimuovi filettatura”

Impostazioni per fori con inserti

EN 1.4301 equivalente.

Materiale inserto:
EN 1.4301 equivalente.

Quando il materiale selezionato per la lavorazione è alluminio o resina, il sistema può identificare automaticamente i fori per inserti all’interno di soglie predefinite, utilizzando una logica equivalente a quella adottata per il riconoscimento dei fori filettati.

Il materiale standard degli inserti è equivalente a EN 1.4301 (acciaio inossidabile).

Per ogni diametro di foro, sono disponibili quattro lunghezze nominali: 0,5D – 1D – 1,5D – 2D.

Tuttavia, a differenza dei fori filettati, i diametri selezionabili per gli inserti vanno da M2 a M12.

Riconoscimento fori svasati

Le geometrie coniche vengono riconosciute come fori svasati se rispettano le seguenti condizioni:

La superficie conica deve avere un angolo di 90°.

Il rapporto tra diametro maggiore e minore (D/d) deve essere:

maggiore di 1,4 (D>1,4d) quando d è pari o inferiore a 4,0 [mm].

maggiore di 1,7 (D>1,7d) quando d è maggiore di 4,0 [mm].

Riconoscimento di altri tipi di fori

Le seguenti geometrie vengono riconosciute come fori non standard e non sono supportate dal servizio:
Foro a due diametri decrescenti

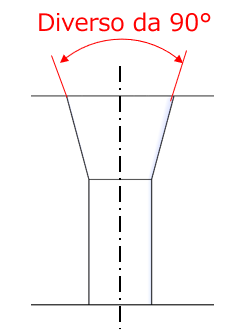

Smusso di ingresso con angolo diverso da 90°
Foro conico

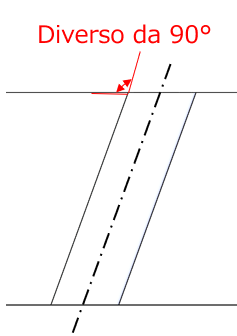

Foro obliquo
Raccordo (fillet) all’ingresso del foro
Filettatura modellata

Riconoscimento dei fori asolati

Le seguenti forme vengono riconosciute come fori asolati. Tali elementi possono essere convertiti in fori di precisione tramite l’apposita finestra di dialogo. È inoltre possibile specificare una tolleranza dimensionale riferita al centro dell’arco.
Forma del foro passante con larghezza = 2R
Forma del foro passante con larghezza = 2R
Foro passante con larghezza = 2R e smusso a 90° su un lato
Foro passante con larghezza = 2R e smusso a 90° su un lato
Foro passante con larghezza = 2R e smusso a 90° su entrambi i lati
Foro passante con larghezza = 2R e smusso a 90° su entrambi i lati
Foro cieco con larghezza = 2R
Foro cieco con larghezza = 2R
Foro cieco con larghezza = 2R e smusso a 90° all’ingresso
Foro cieco con larghezza = 2R e smusso a 90° all’ingresso
Asola passante a forma di U con smusso a 90° e larghezza pari a 2R
Asola passante a forma di U con smusso a 90° e larghezza pari a 2R
Asola passante a forma di U con larghezza pari a 2R e smusso a 90° all’ingresso (su un lato)
Asola passante a forma di U con larghezza pari a 2R e smusso a 90° all’ingresso (su un lato)
Asola passante a U con larghezza = 2R e smusso a 90° su entrambi i lati
Asola passante a U con larghezza = 2R e smusso a 90° su entrambi i lati
Asola cieca a U con larghezza = 2R
Asola cieca a U con larghezza = 2R
Asola cieca a U con larghezza = 2R e smusso a 90° all’ingresso
Asola cieca a U con larghezza = 2R e smusso a 90° all’ingresso
