Interferenza di curvatura

Per i pezzi in lamiera, la piattaforma meviy esegue un’analisi delle interferenze per il processo di curvatura.
La produzione sarà considerata impossibile se i risultati dell’analisi suggeriscono che ci saranno interferenze con la matrice.

Esempio 1) Immagine del modello prima e dopo la curvatura in condizioni normali

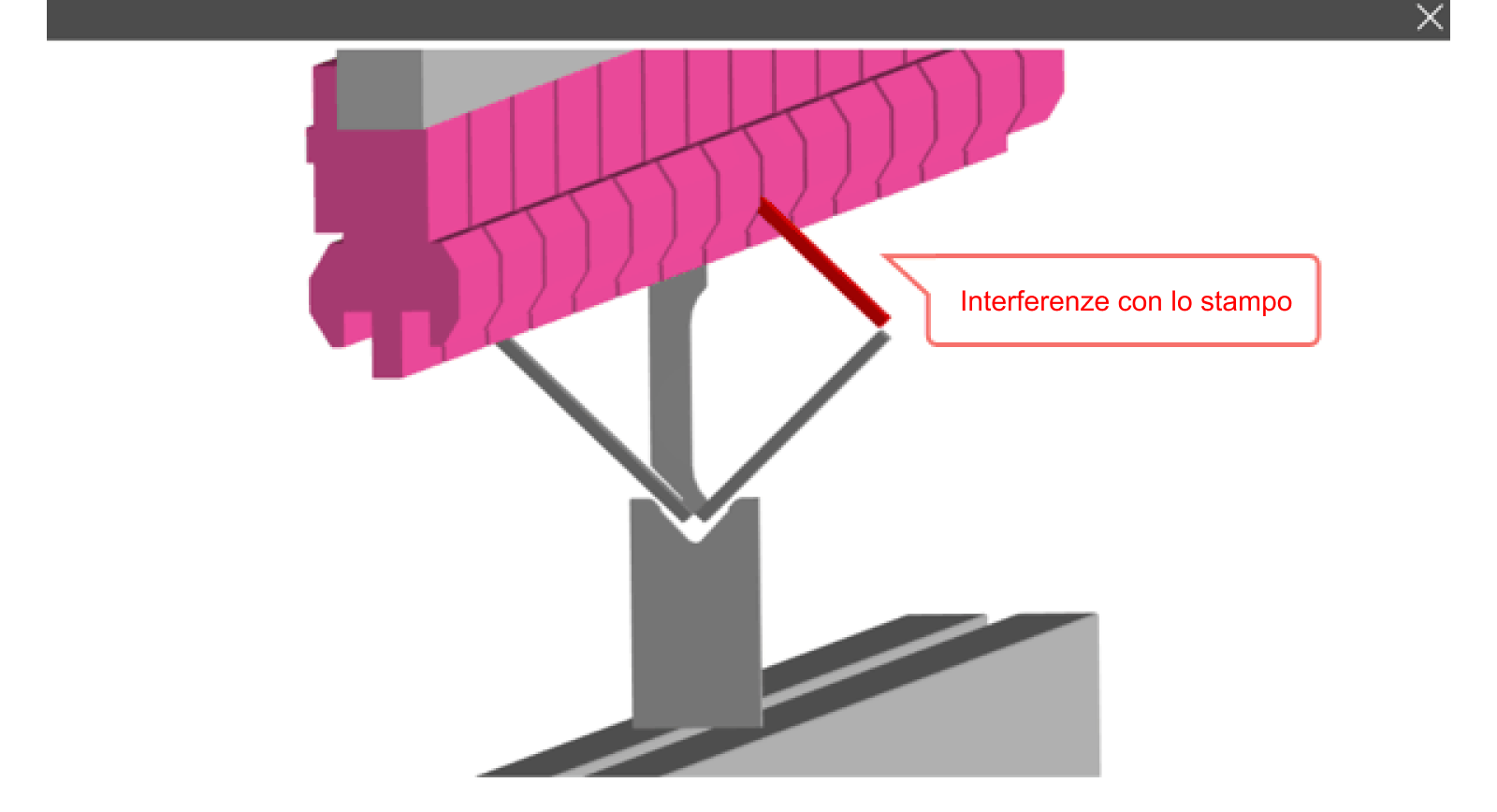

Esempio 2) Immagine del modello in cui si verifica un’interferenza della matrice

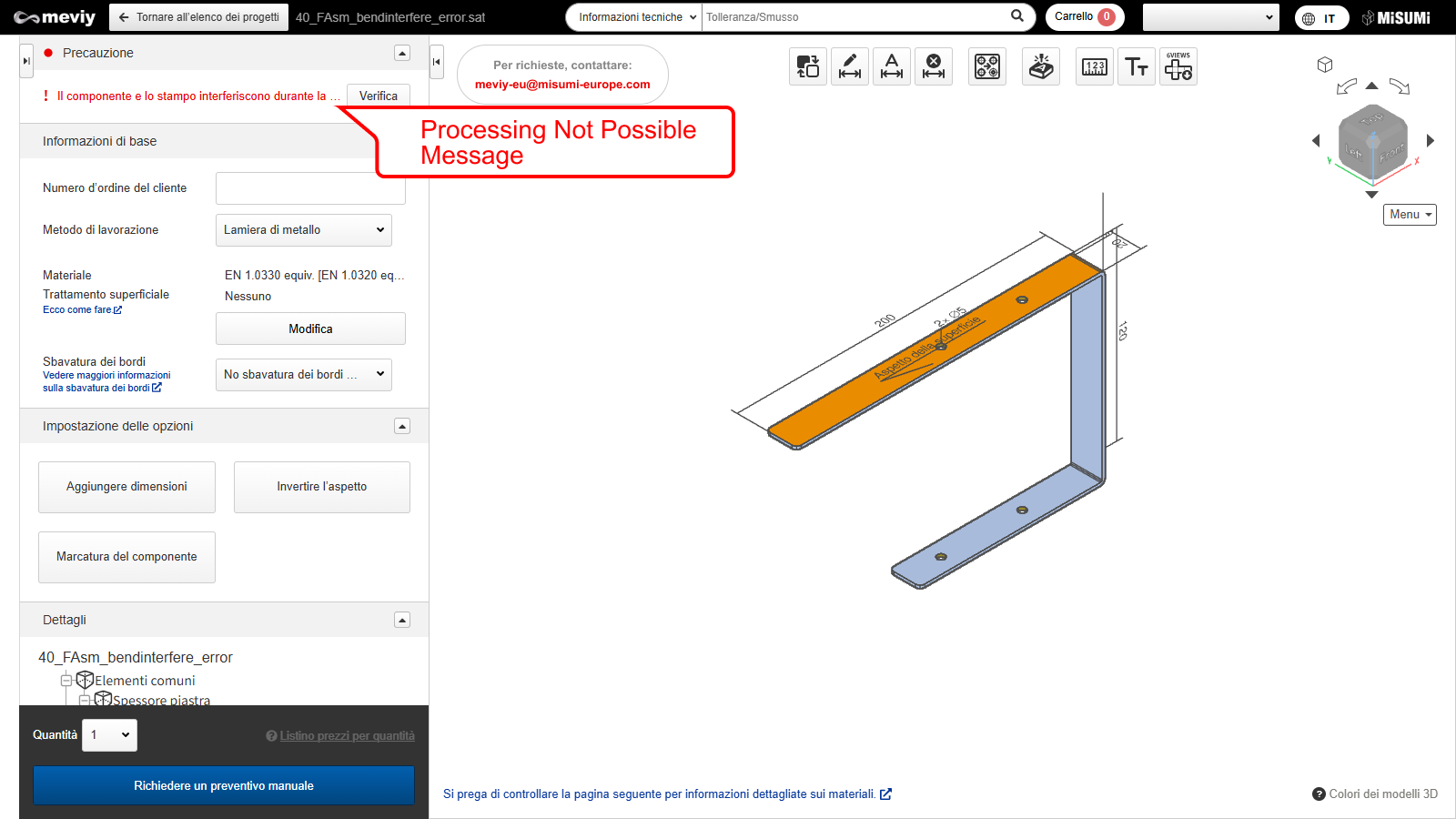

Se viene visualizzato un messaggio di precauzione, verificare la presenza di interferenze nella parte utilizzando la funzione “Verifica immagine di interferenza” e valutare la modifica della geometria.
Dopo aver apportato le correzioni, caricare nuovamente il modello 3D e verificare i risultati aggiornati della quotazione.
Le linee guida progettuali per piegature a C e piegature a gradino (piegature a Z) sono riportate di seguito come esempi dettagliati.

Linee guida per la progettazione di piegature a C e piegature a gradino (piegature a Z)

Per evitare interferenze con le matrici, progettare i modelli facendo riferimento alle forme standard riportate di seguito.

Regole di modellazione	Esempio
Quando la dimensione esterna A è inferiore o uguale alla dimensione esterna C, impostare la dimensione interna B in modo che sia maggiore di A. Le dimensioni esterne A e C devono essere almeno pari all’altezza minima di curvatura (vedere i limiti di lavorazione: altezza minima di curvatura, sopra indicati).
L’altezza del gradino nella piegatura a Z deve essere pari alla dimensione A + 2 volte lo spessore della lamiera (t). La dimensione A deve essere maggiore o uguale all’altezza minima di piega (vedi limiti di lavorazione, come sopra).

Tuttavia, la piattaforma meviy determina se la realizzazione del modello è possibile in base all’esito positivo dell’analisi delle interferenze. (Vedi esempi riportati di seguito)

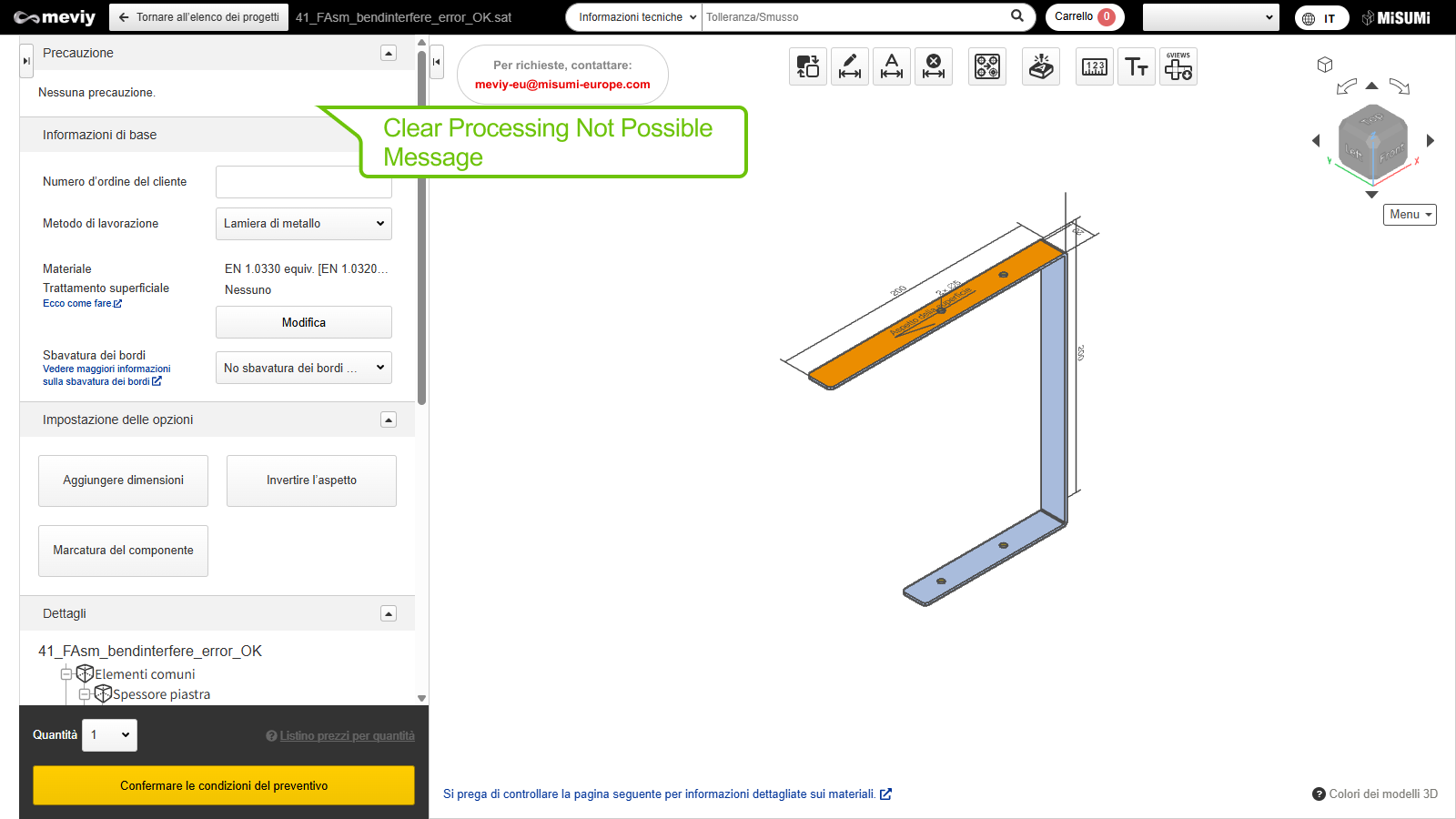

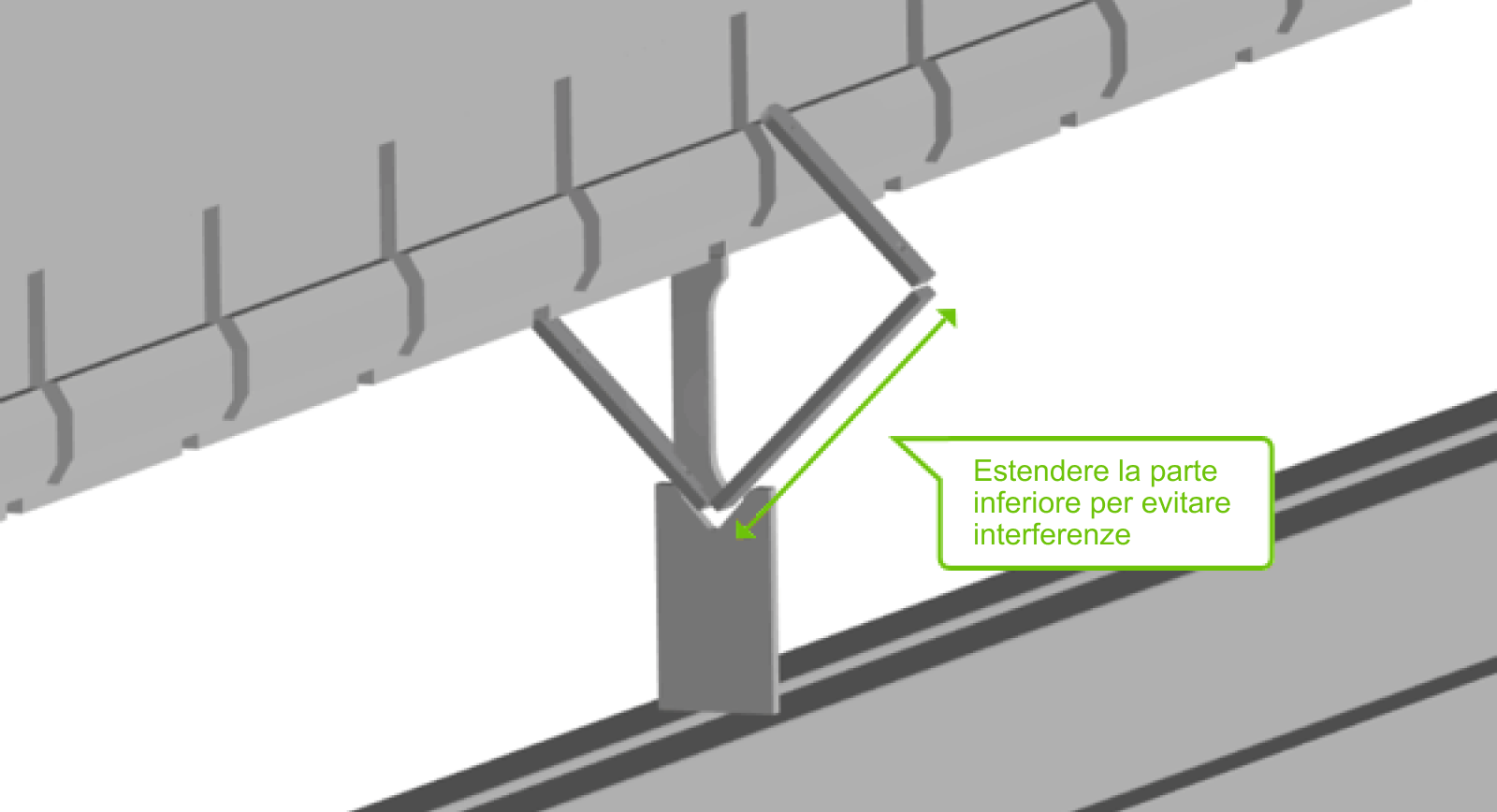

Esempio 3) Interferenza di curvatura a forma di C: Regolare la larghezza dell’anima del profilo a C per eliminare l’interferenza. (L’immagine sulla destra mostra il risultato dell’analisi dell’interferenza.)

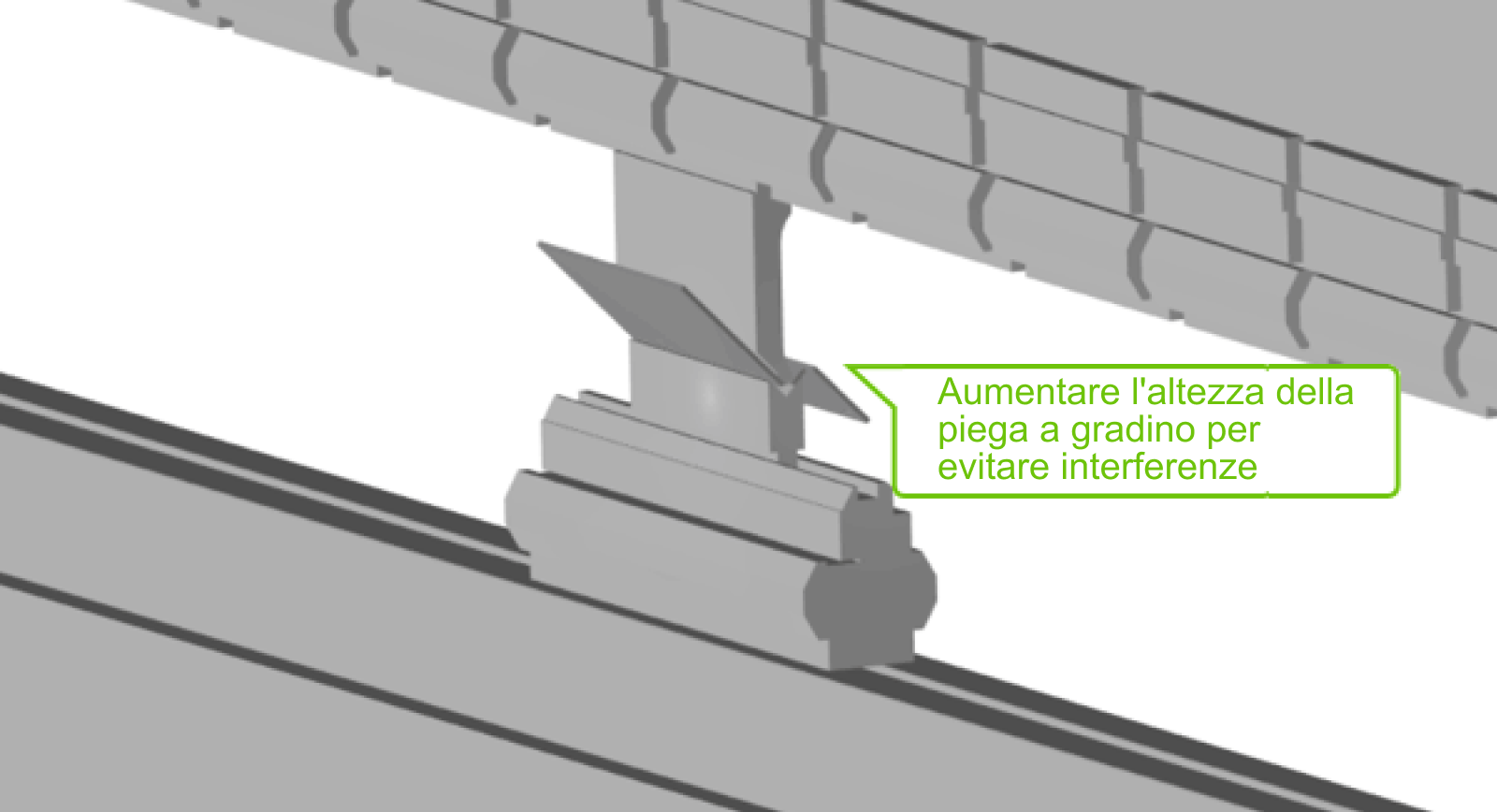

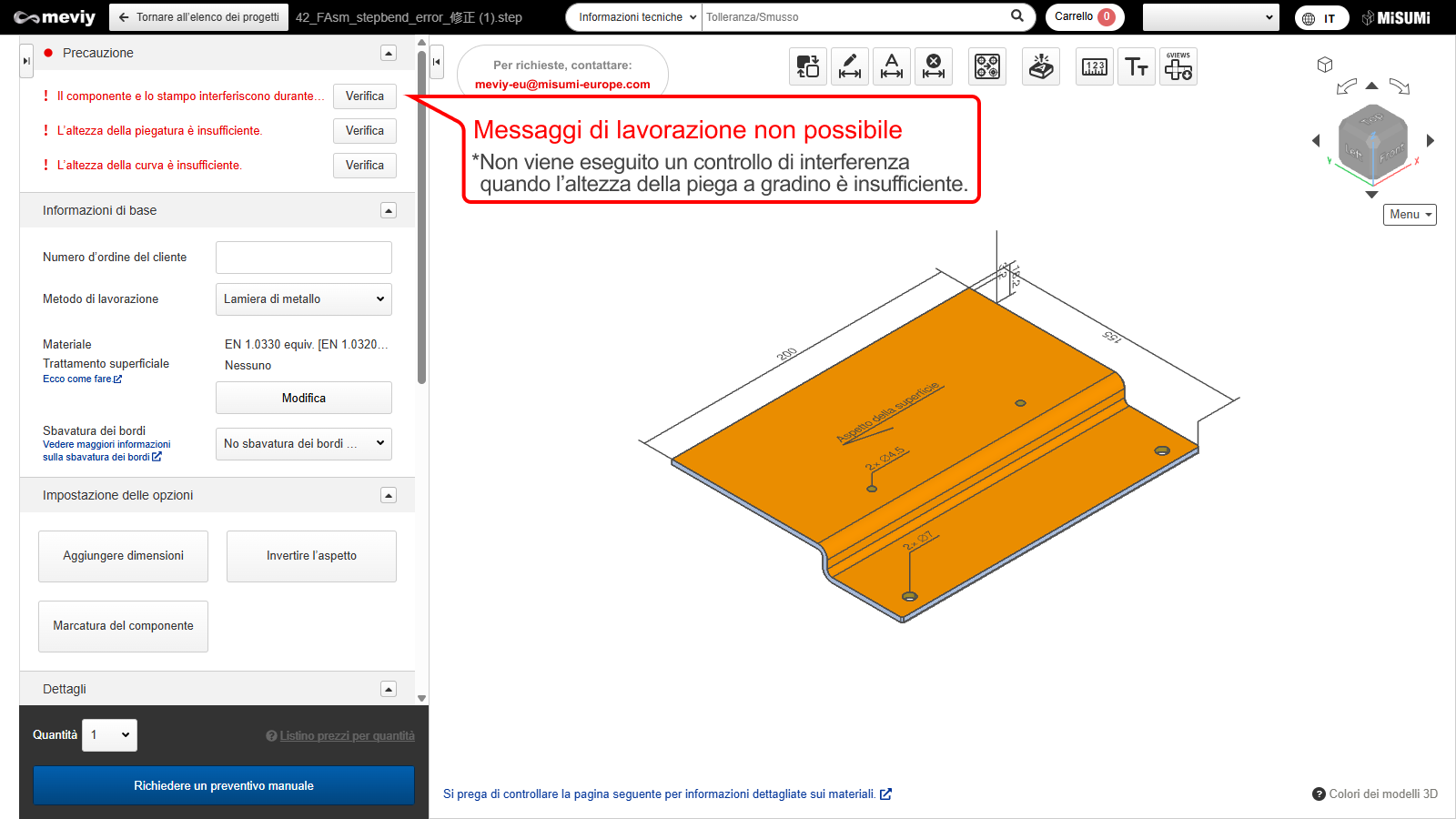

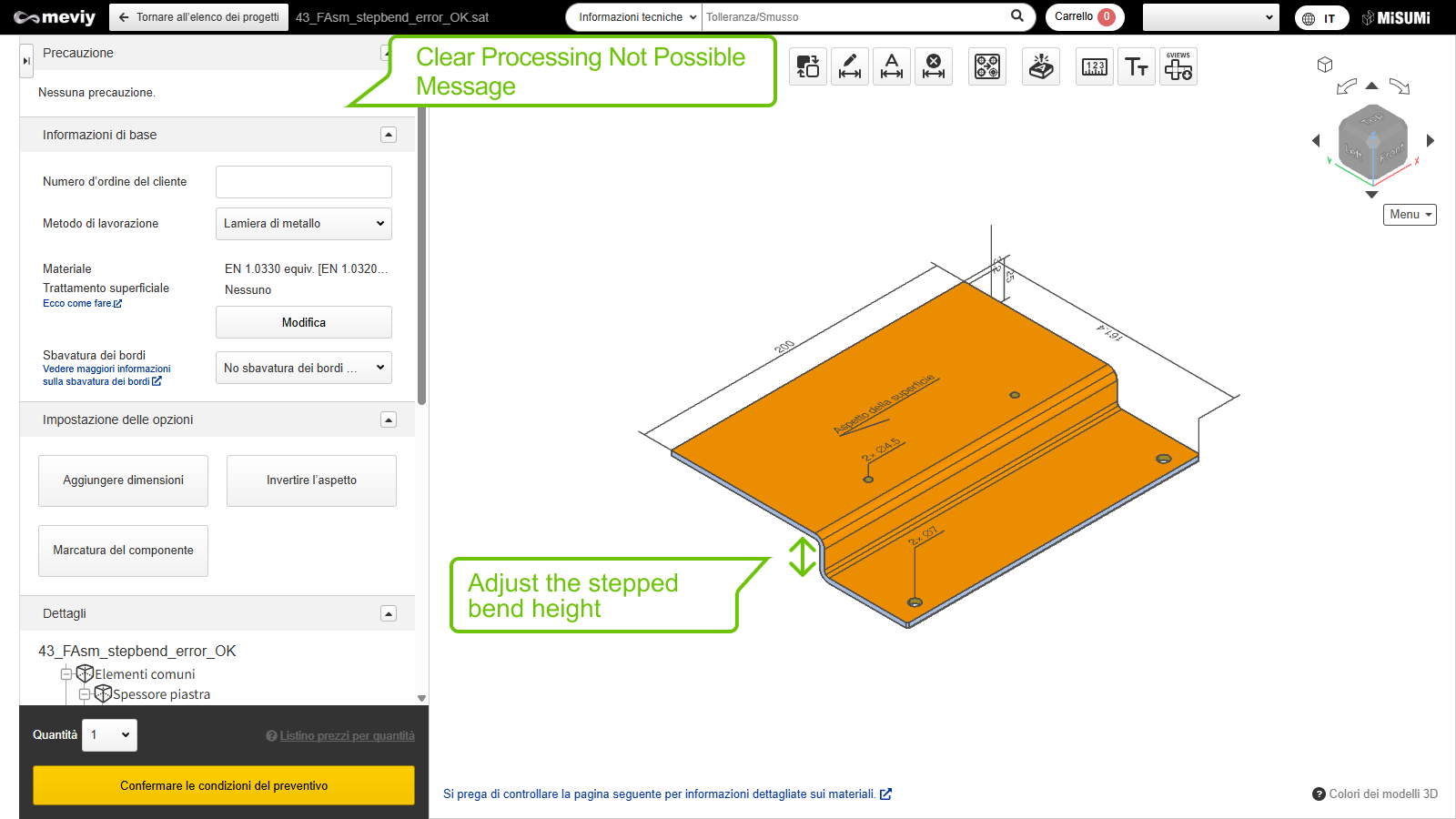

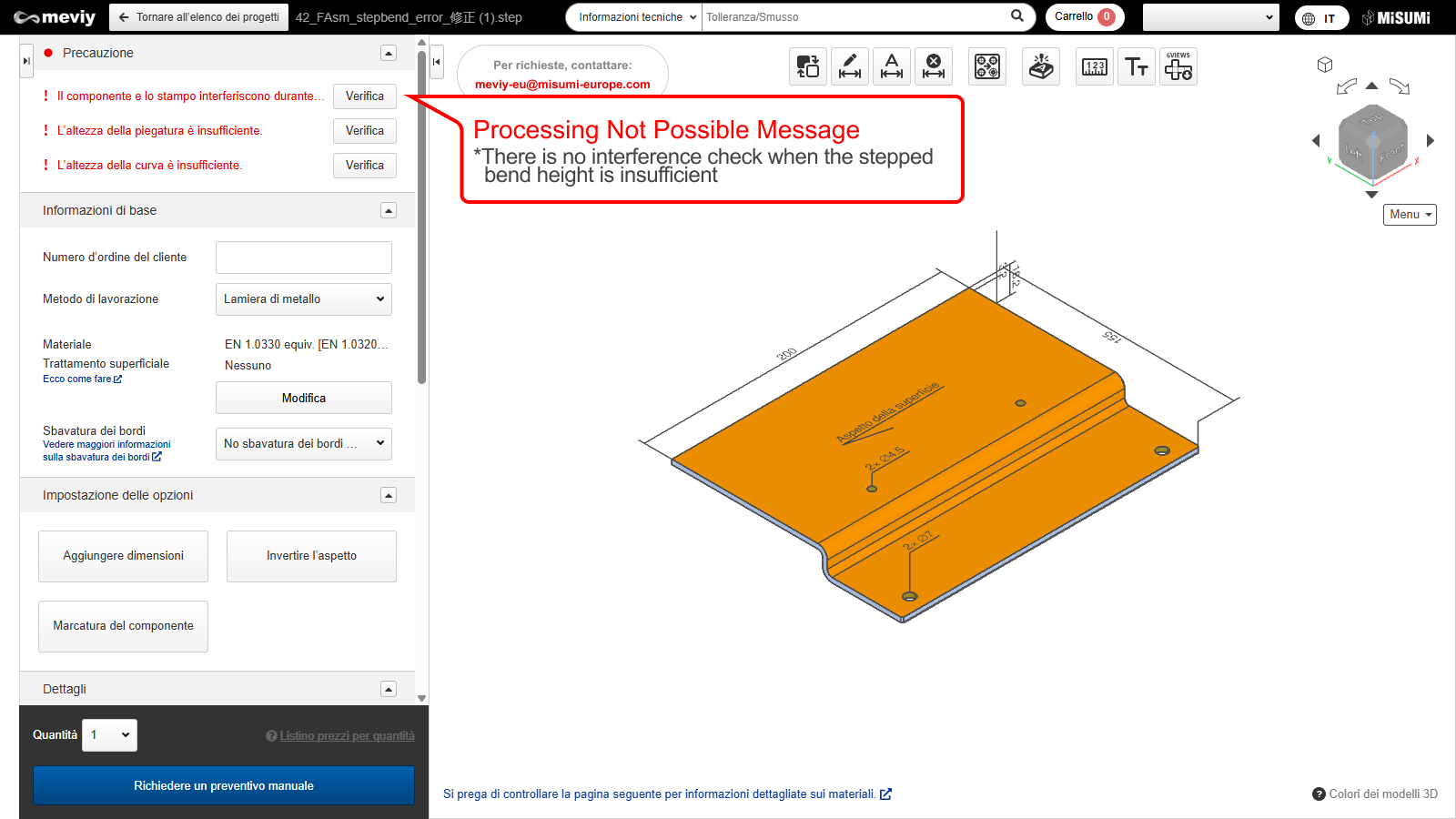

Esempio 4) Interferenza di curvatura a gradini: regolare l’altezza di curvatura per eliminare qualsiasi interferenza (la figura a destra mostra l’immagine dell’analisi).

Presenza di spigoli paralleli alla linea di curvatura

Eventuali riferimenti posteriori utilizzati nel processo di piegatura, insieme ai bordi dei pezzi, vengono considerati nell’analisi delle interferenze della piegatura.

Se non sono presenti spigoli paralleli alla linea di piega, l’angolazione del pezzo durante la piegatura potrebbe risultare instabile, con il rischio che la piega venga eseguita in posizione errata.

Se viene visualizzato il seguente messaggio, si consiglia di modificare la forma del modello affinché includa spigoli paralleli alla linea di piega.

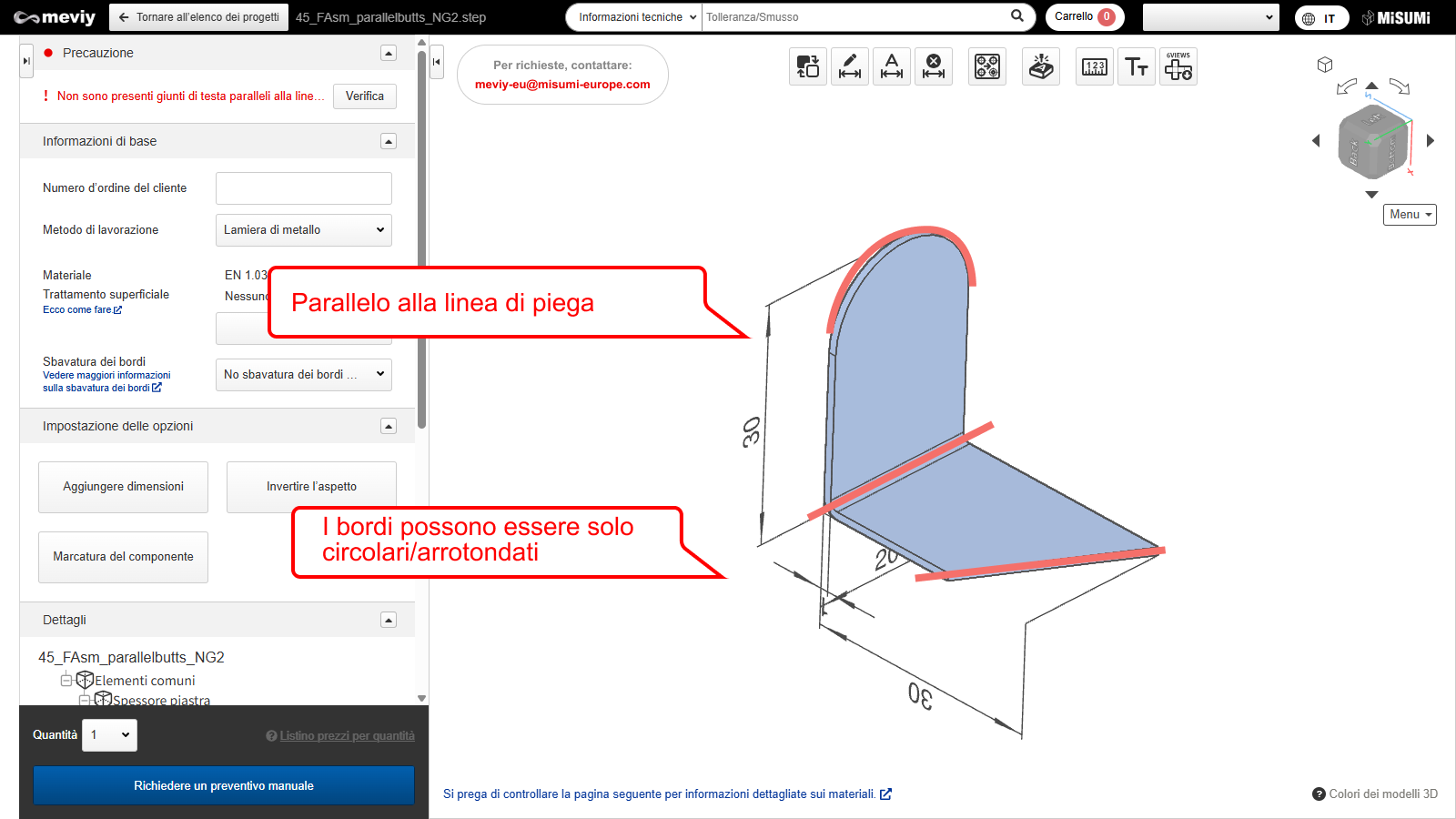

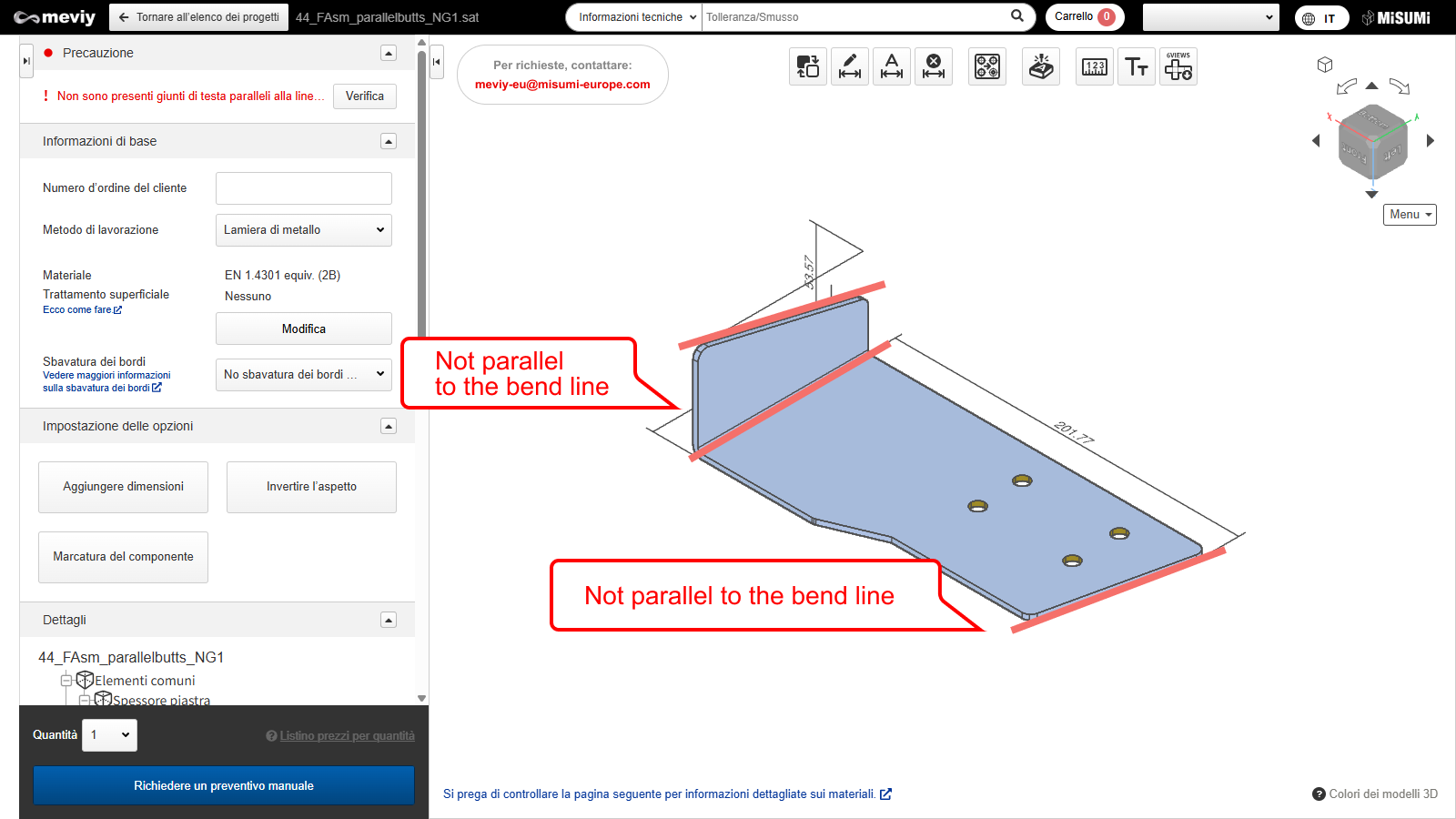

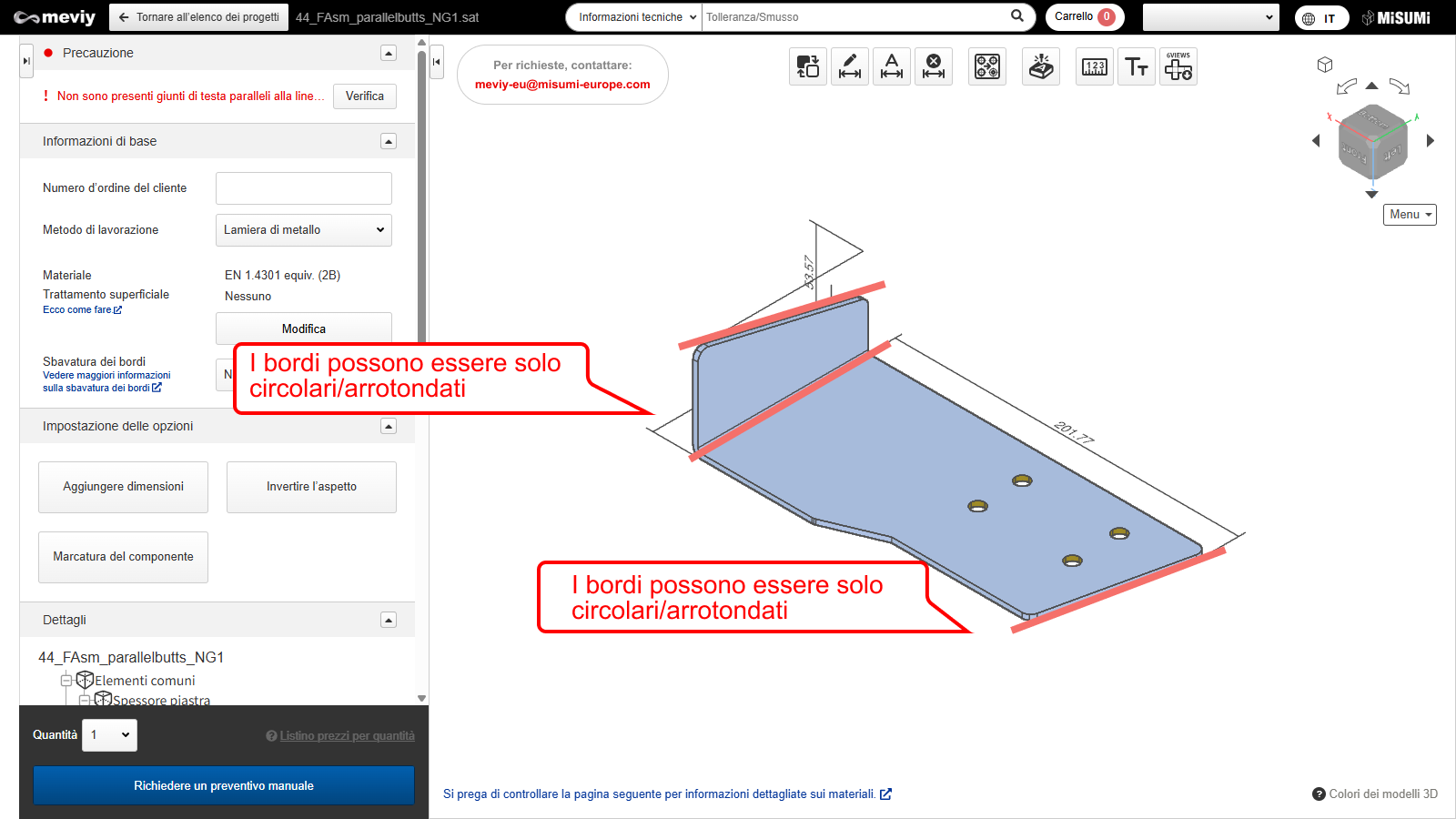

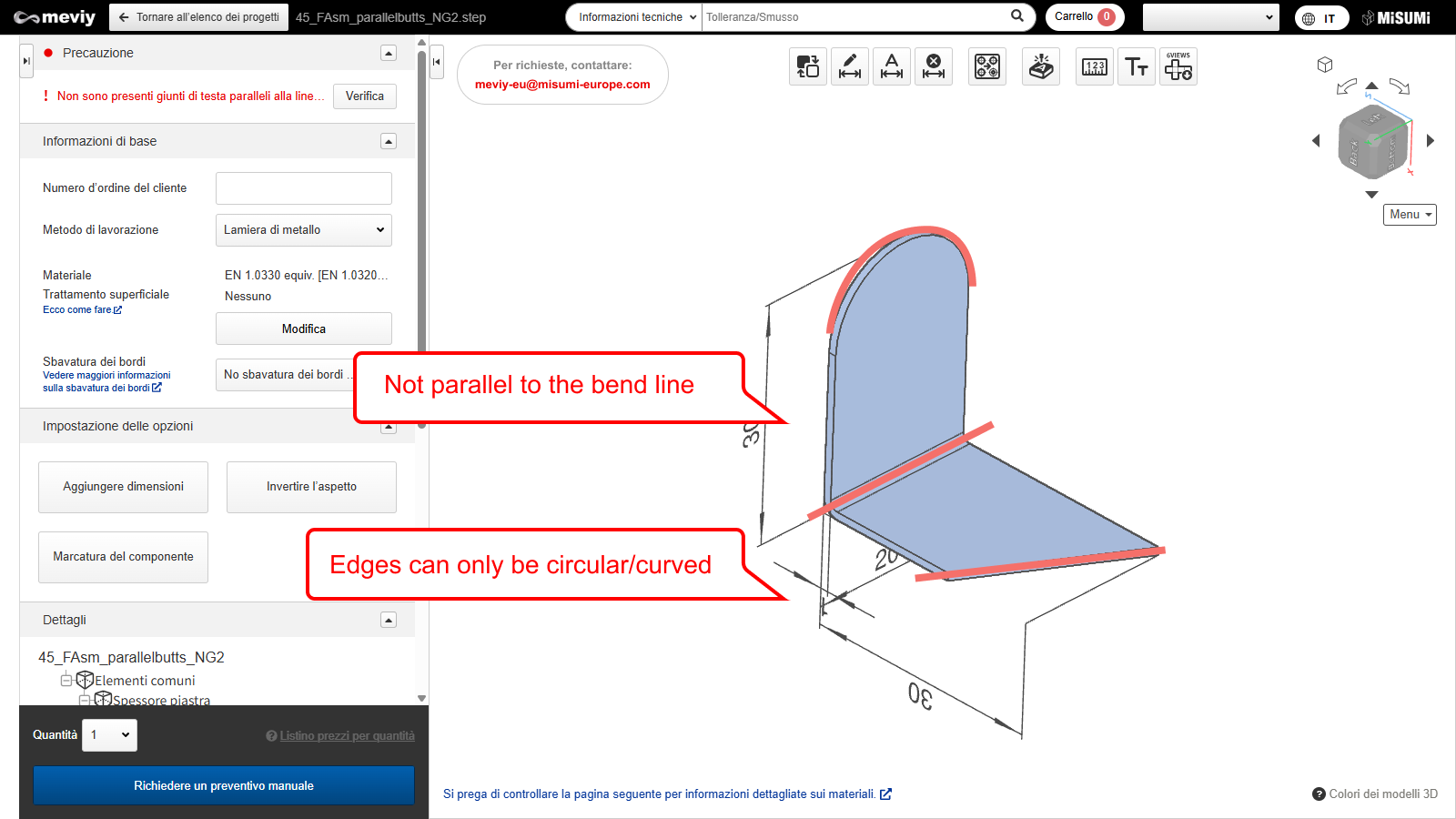

Esempio 1) Nessuno spigolo parallelo alla linea di curvatura

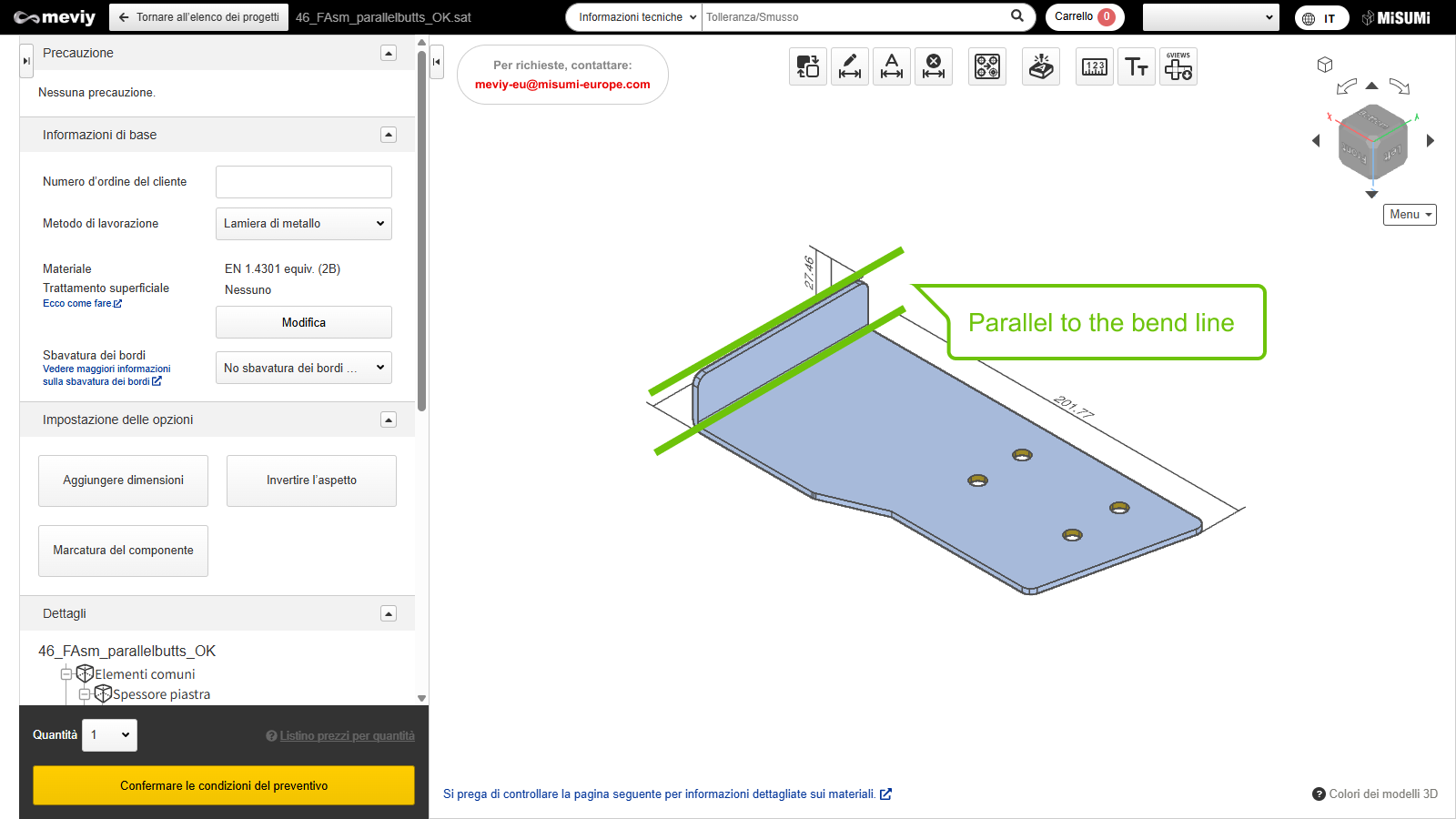

Esempio 2) Bordo parallelo alla linea di curvatura [preventivo automatico disponibile]

Distanza minima tra il taglio e la piegatura

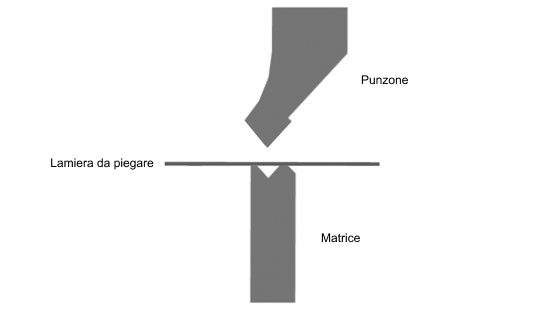

Il processo di piegatura viene eseguito posizionando il pezzo in lavorazione (da piegare) su una matrice e punzonandolo dall’alto.
Tuttavia, se la forma del pezzo in lavorazione non è allineata su entrambe le estremità della matrice, non è possibile piegarlo.

Per la distanza minima tra il taglio e la piega, si consiglia quanto segue.
Si prega di notare che se il valore scende al di sotto del valore minimo, la linea di piegatura potrebbe spostarsi perché parte del pezzo non è più coperta dalla matrice di piegatura.
Le dimensioni saranno imprecise, ma saranno elaborate così come sono.
Nel caso di un pezzo che scende al di sotto del valore limite, potrebbe non essere possibile elaborarlo. In questo caso, vi contatteremo.

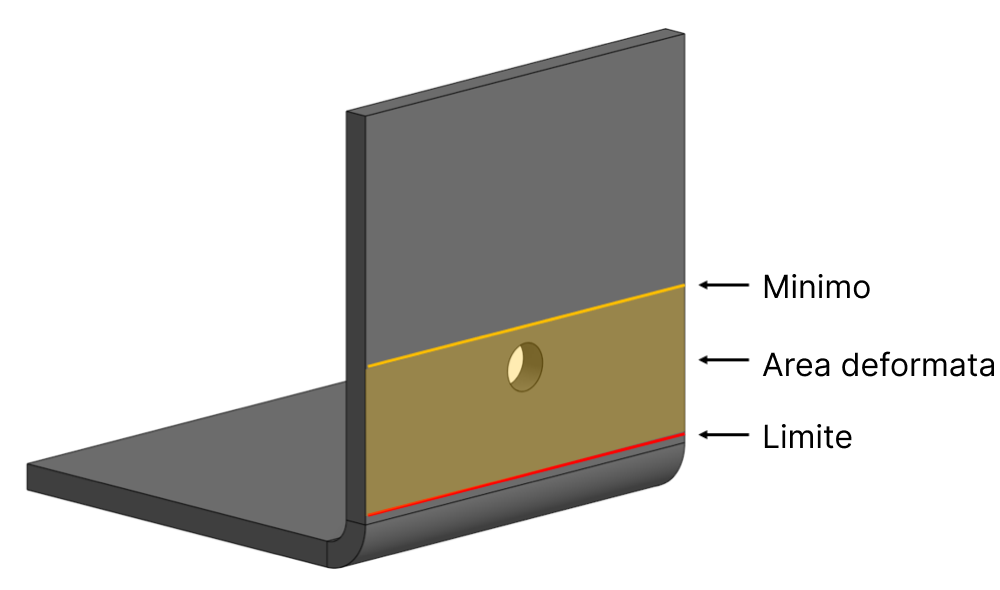

Regole di modellazione	Posizione
Per lo spessore del pannello t, il valore limite di h deve essere il seguente 0,8 ≦ t ≦ 2,0, valore limite = 5t 2,3 ≦ t ≦ 9,0, valore limite = 4t
Per lo spessore del pannello t, i valori minimi e limite di b devono essere i seguenti 0,8 ≦ t ≦2,0, valore garantito = 2t, valore limite = t 2,3 ≦ t ≦ 9,0, valore garantito = nessuno, valore limite = 2t

Conferma dell'interferenza del dado durante la curvatura

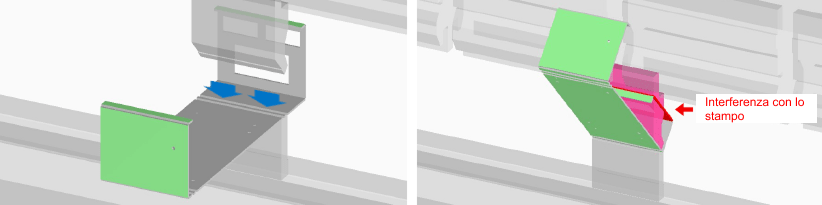

Nell’analisi dell’interferenza durante la curvatura, l’analisi viene eseguita con la forma 3D del dado riprodotta per la parte in cui è possibile montare il dado.
Se l’analisi rileva un’interferenza con la matrice, l’area verrà giudicata non idonea al fissaggio del dado.
