Automatyczna korekta grubości blachy w obszarach gięcia

Modele części blaszanych powinny być projektowane z jednolitą grubością materiału. Jeśli promień wewnętrzny (R) i promień zewnętrzny (R) gięć są niezrównoważone, a grubość blachy nie jest jednolita, funkcja automatycznej wyceny będzie niedostępna. W takim przypadku problem można rozwiązać za pomocą funkcji automatycznej korekty.

Rozwiązywanie problemów z jednolitością na podstawie komunikatu wyświetlanego przy otwieraniu ekranu przeglądarki 3D

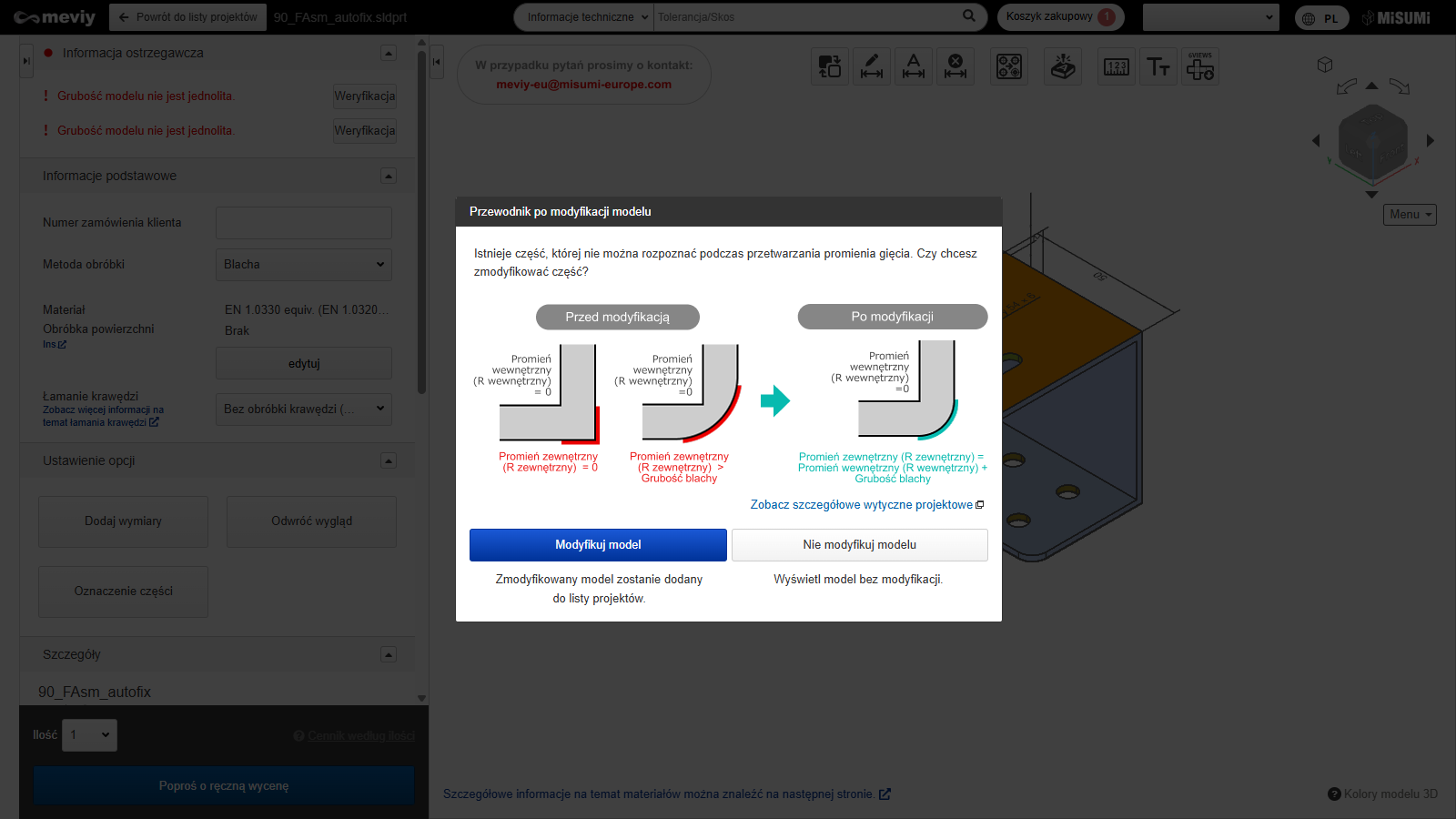

Okno Przewodnika modyfikacji modelu pojawi się po otwarciu projektu w przeglądarce 3D, jeśli dane zawierają niejednolitą grubość blachy.
  • 1. Wybierz opcję [Modyfikuj model].

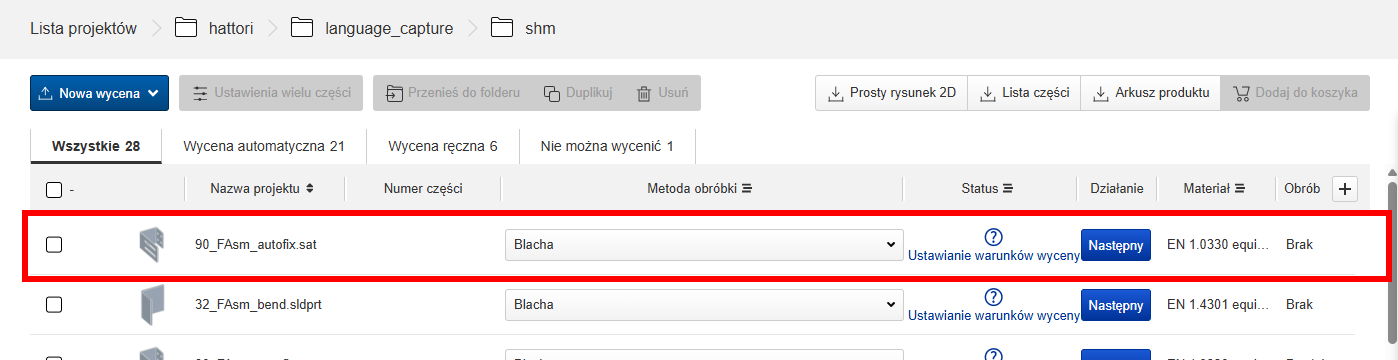

  • Automatycznie wygenerowana nazwa projektu będzie taka sama jak nazwa projektu.

Uwagi

Poprawiony model jest tworzony jako nowy projekt, co oznacza, że w razie potrzeby nadal masz dostęp do projektu oryginalnego.

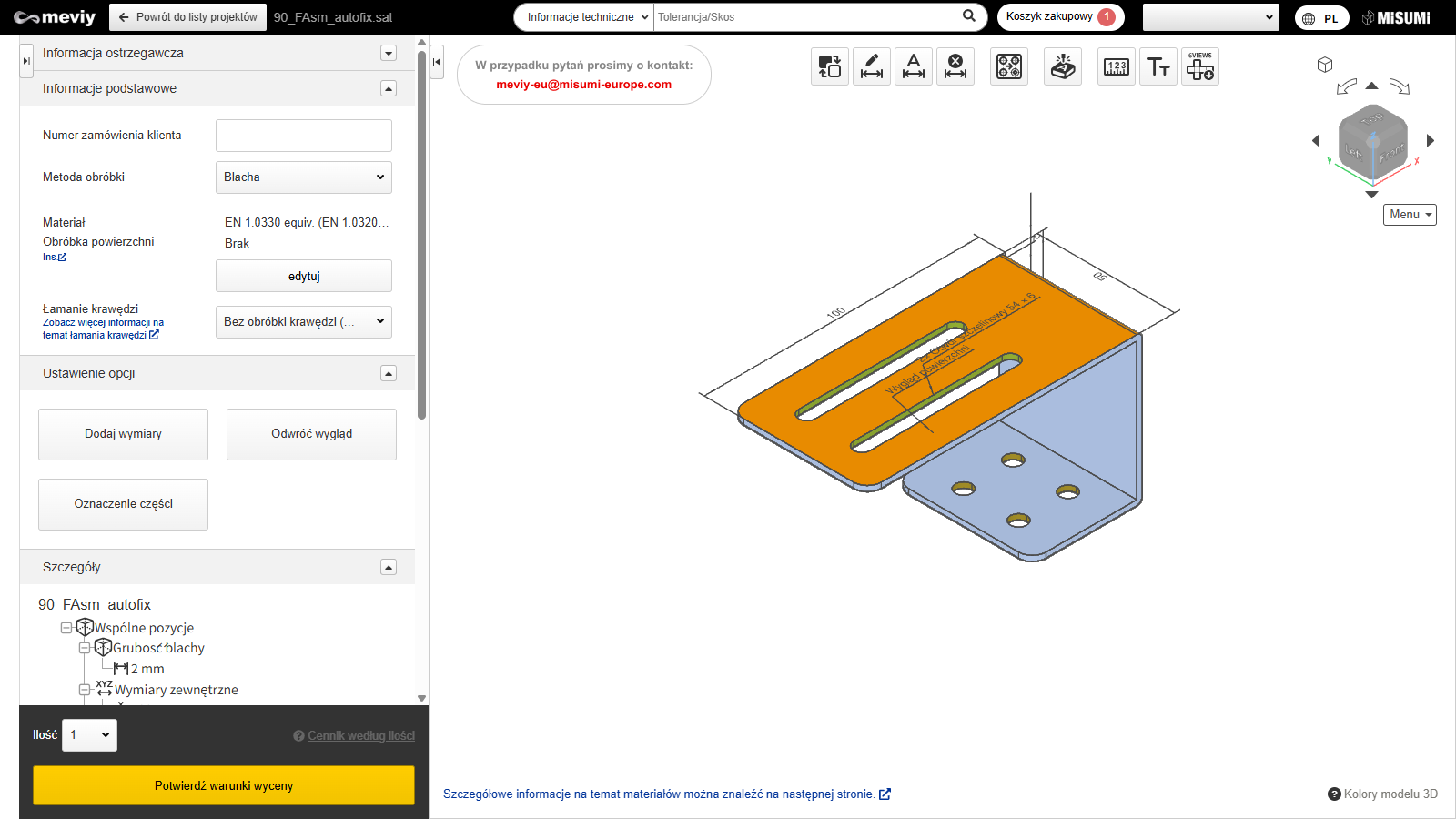

2. Otwórz automatycznie poprawiony projekt. Sprawdź, czy informacje o częściach oraz niestandardowa grubość blachy zostały skorygowane.
3. Uruchom ponownie proces wyceny. Przejdź do ustawień specyfikacji wyceny.

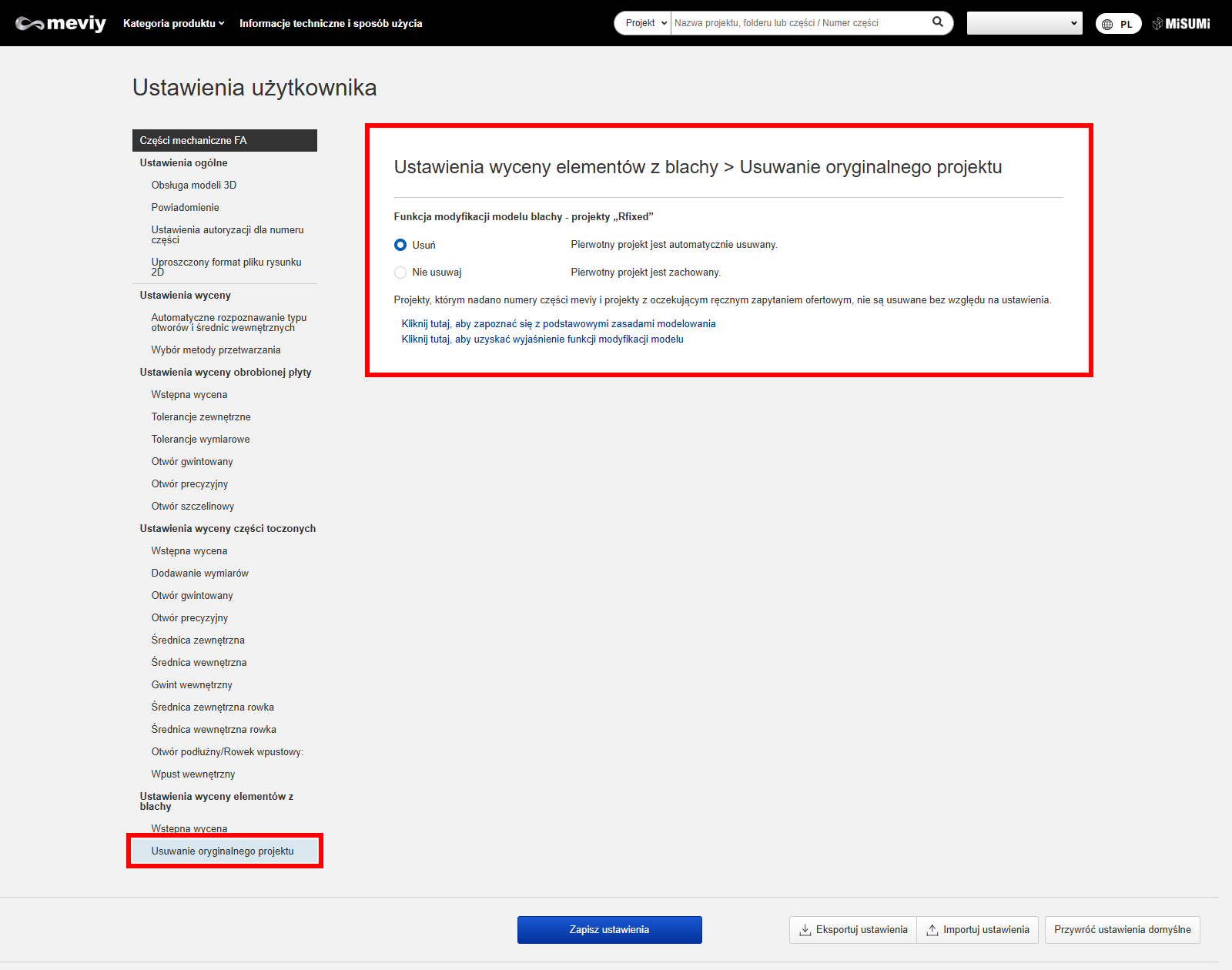

  • W ustawieniach użytkownika można wybrać, czy oryginalny projekt ma zostać usunięty, czy nie.
  • „Usuń oryginalny projekt” → „Funkcja modyfikacji modelu blachy – projekty „Rfixed””.
  • Aby uzyskać więcej informacji, kliknij tutaj.
