Ustaw punkt odniesienia oraz tolerancje kształtu i położenia
Jak zdefiniować punkt odniesienia

KROK 1
Wybierz
ikonę z górnego paska narzędzi.
Możesz również użyć skrótu klawiszowego (Shift+G), aby wybrać tę funkcję.

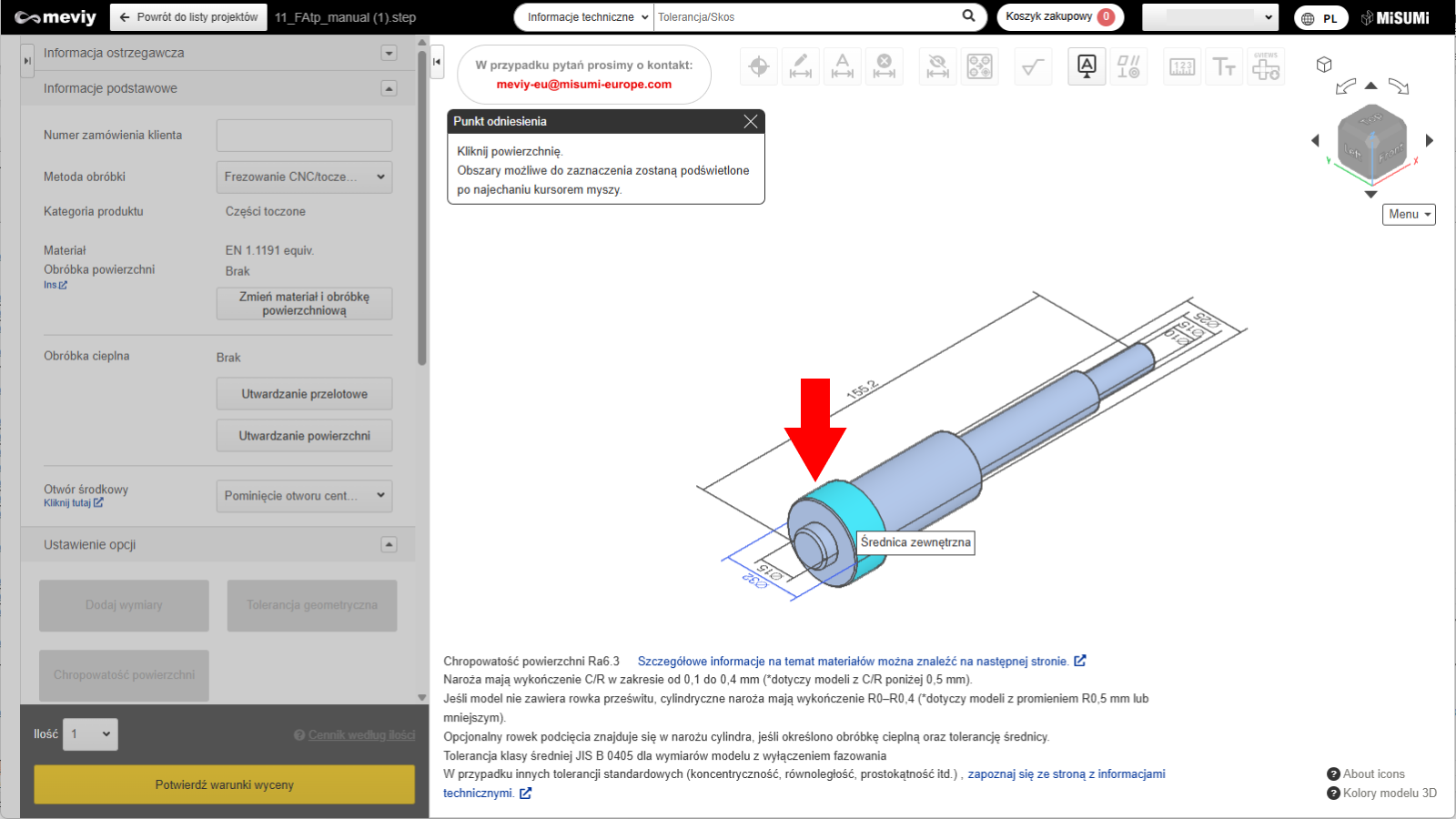

KROK 2
Wybierz powierzchnię, dla której chcesz ustawić punkt odniesienia.
Wybrany obszar zostanie automatycznie podświetlony.
Możliwe jest zaznaczenie wyłącznie powierzchni walcowych i czołowych. (Kieszenie, otwory oraz rowki wpustowe nie są dostępne do wyboru).
Dodatkowo, jeśli tolerancja kształtu i położenia została przypisana do elementu gwintowanego, odnosi się ona do wartości zmierzonej przed wykonaniem gwintu.
Uwaga

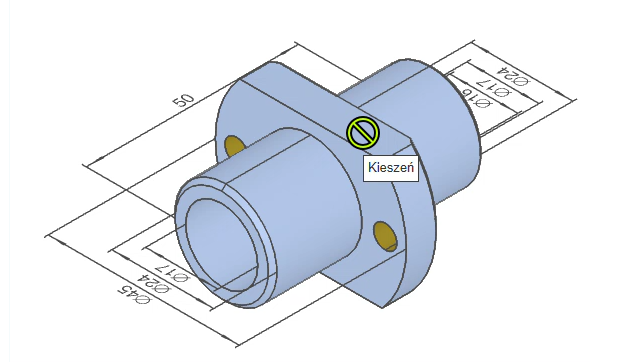

Jeśli dana powierzchnia nie jest możliwa do zaznaczenia, po najechaniu na nią kursorem pojawi się ikona „Niedostępne”.

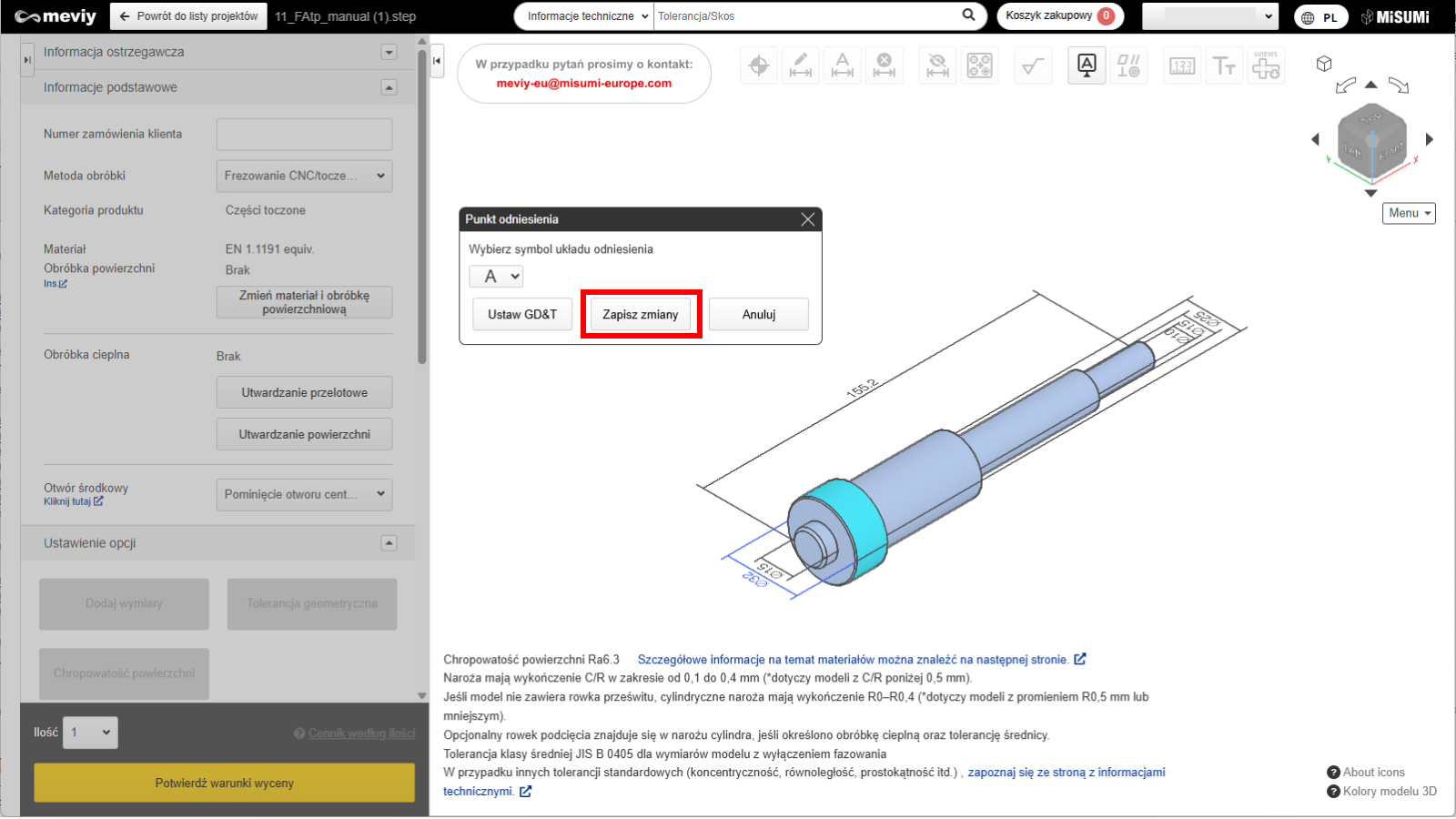

KROK 3
Wybierz symbol punktu odniesienia, a następnie kliknij przycisk „Aktualizuj”, aby zatwierdzić ustawienie.

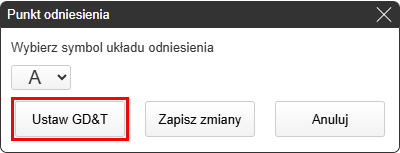

Wskazówka
- Kliknij przycisk „Ustawienia tolerancji kształtu i położenia”, aby przejść do odpowiednich ustawień.
- *Ustawienia dokonane na tym etapie zostaną tymczasowo zapisane.
- Odniesienie>>>Jak ustawić tolerancję geometryczną KROK 2

Uwaga
– Poniższe litery alfabetu nie będą wyświetlane.- I – może zostać pomylona z cyfrą 1
- O – może zostać pomylona z cyfrą 0
- Q – może zostać pomylona z cyfrą 9
- V – może zostać pomylona z literą U
- T – może zostać pomylona z symbolem prostopadłości (⊥)
- N – może zostać pomylona z cyfrą 2 lub literą Z, gdy jest przedstawiona pionowo
- Z – może zostać pomylona z cyfrą 2 lub literą N, gdy jest przedstawiona pionowo

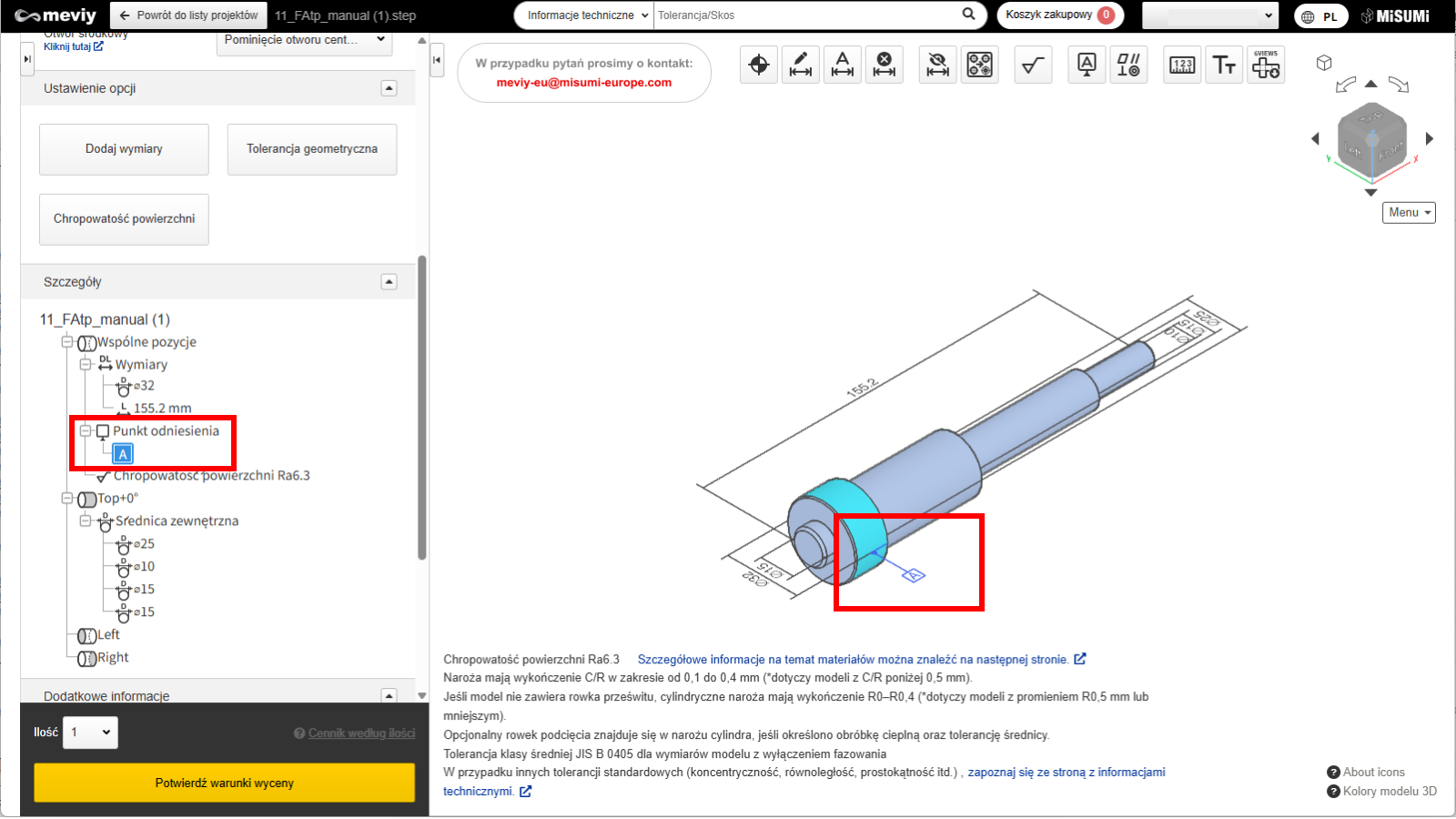

KROK 4
Po ustawieniu symbol punktu odniesienia zostanie wyświetlony na ekranie oraz w drzewie modelu.
Jak zdefiniować tolerancje kształtu i położenia

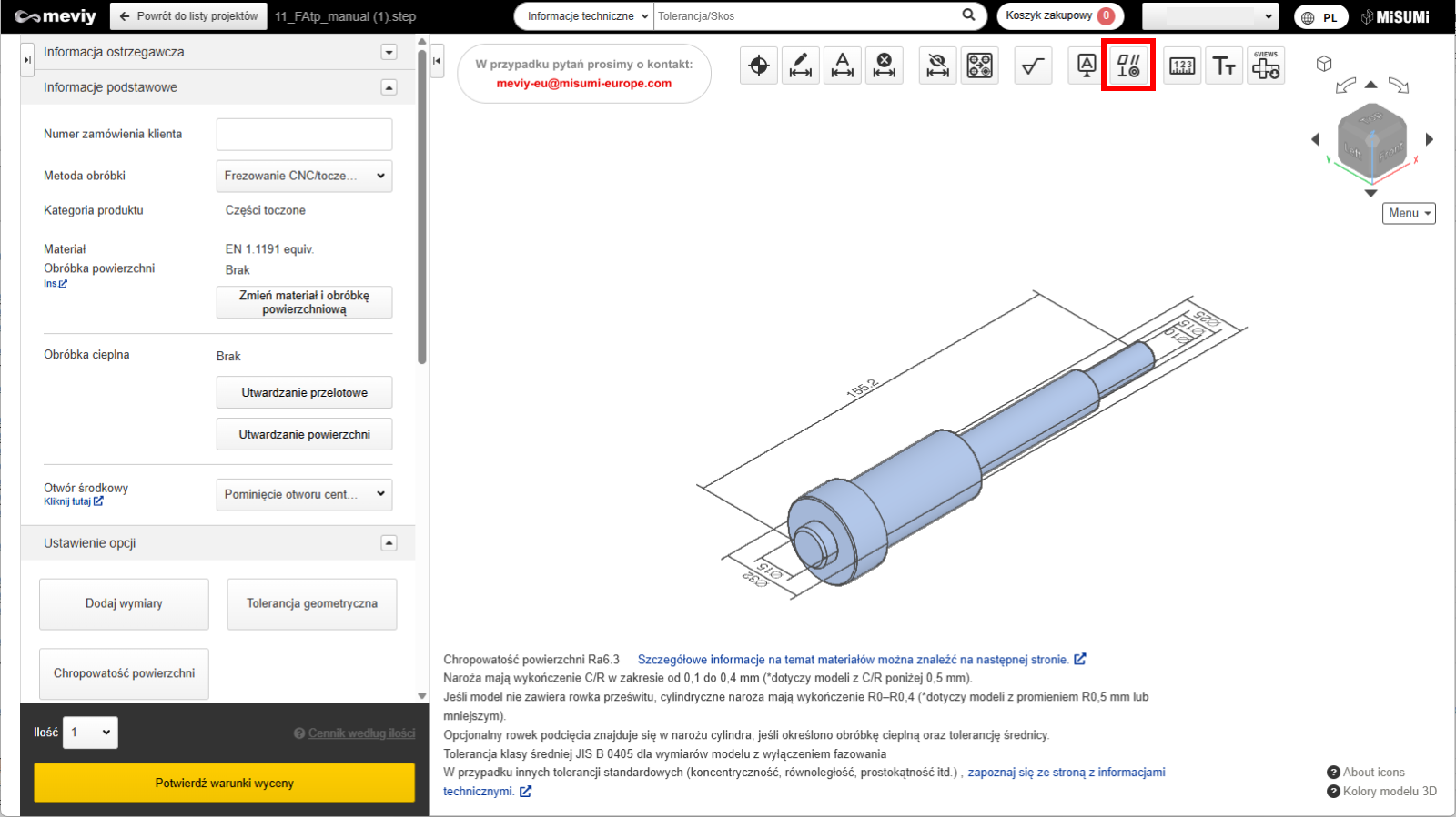

KROK 1
Wybierz
jedną z ikon z górnego paska narzędzi.
Możesz również użyć skrótu klawiszowego (G), aby wybrać tę funkcję.

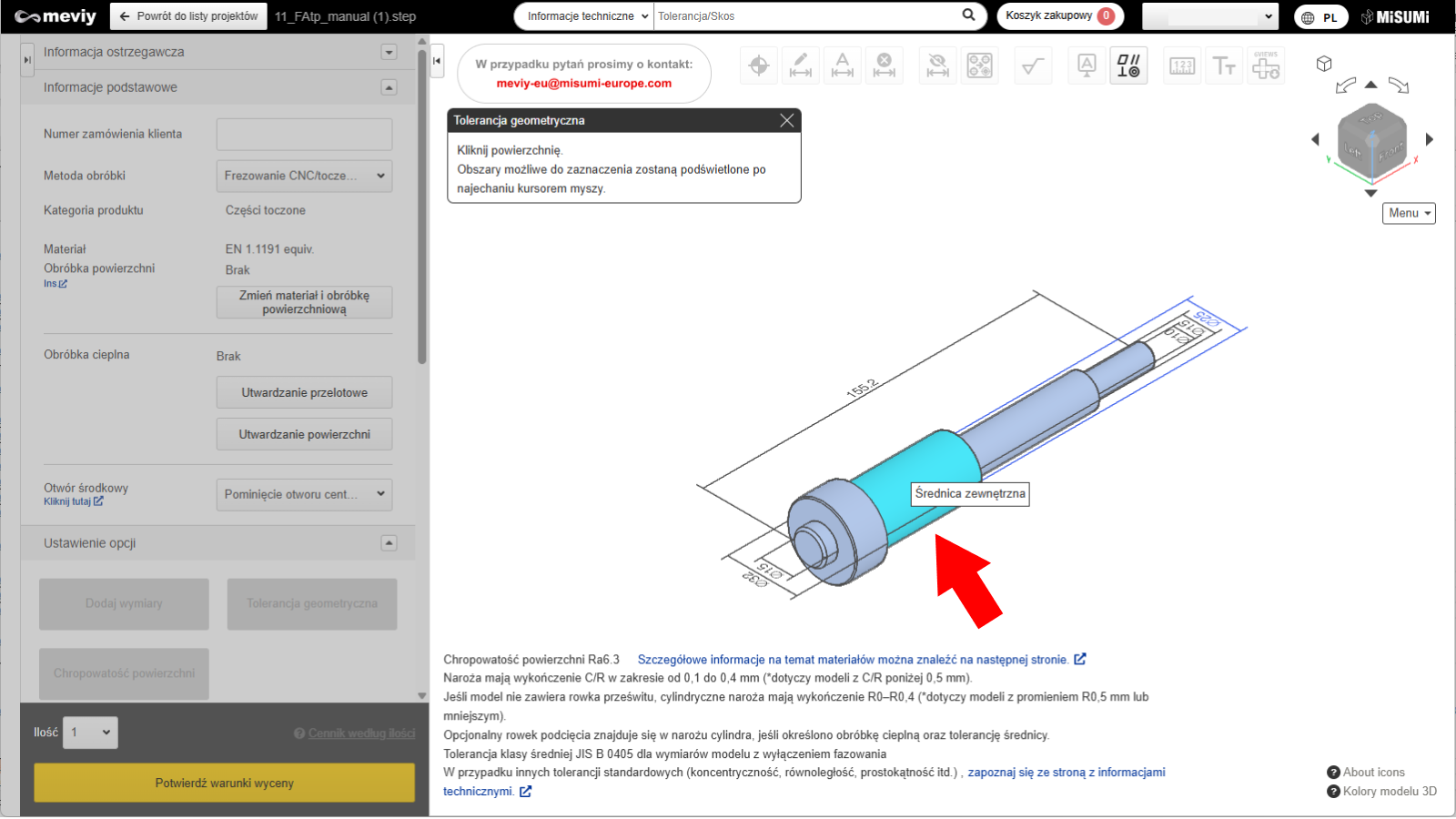

KROK 2
Wybierz powierzchnię, dla której chcesz ustawić tolerancję kształtu i położenia.
Wybrany obszar zostanie podświetlony.
Możliwe jest zaznaczenie wyłącznie powierzchni walcowych i czołowych. (Nie można wybrać kieszeni, otworów ani rowków wpustowych).
Dodatkowo, jeśli tolerancja kształtu i położenia została przypisana do elementu gwintowanego, odnosi się ona do wartości zmierzonej przed wykonaniem gwintu.
Uwaga
Jeśli powierzchnia nie jest możliwa do zaznaczenia, po najechaniu na nią kursorem zostanie wyświetlona ikona „Niedostępne”.

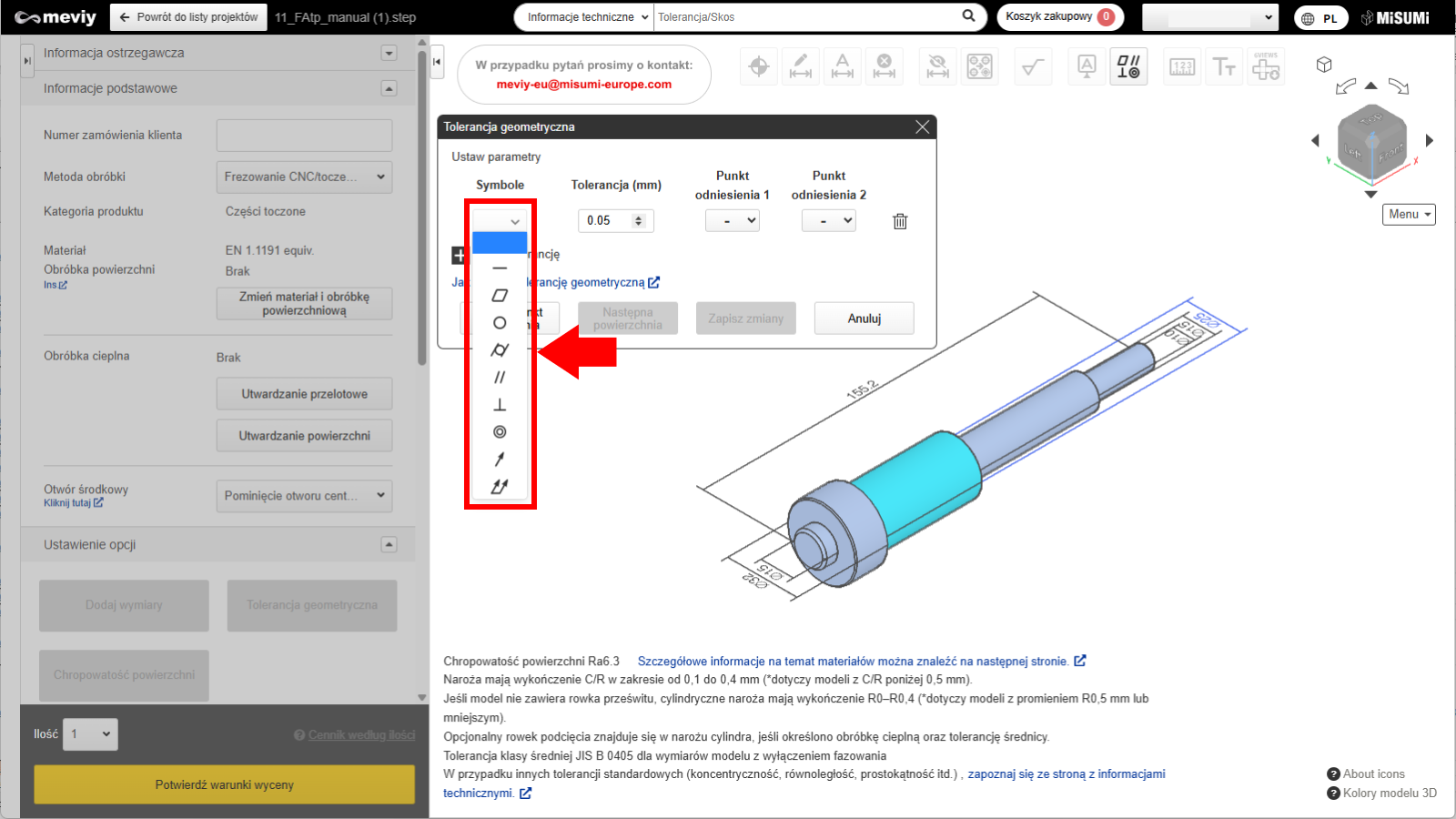

KROK 3
Wybierz symbol tolerancji oraz odpowiadającą mu wartość.
Dostępne typy tolerancji przedstawiono poniżej.
Ikona | Płaska powierzchnia | Powierzchnia cylindryczna | Punkt odniesienia | |
---|---|---|---|---|
Płaskość | ![]() |
〇 | – | – |
Równoległość | ![]() |
〇 | – | Wymagane |
Prostopadłość | ![]() |
〇 | 〇 | Wymagane |
Okrągłość | ![]() |
– | 〇 | – |
Współosiowość | ![]() |
– | 〇 | Wymagane |
Prostoliniowość | ![]() |
– | 〇 | – |
Cylindryczność | ![]() |
– | 〇 | – |
Bicie kołowe | ![]() |
– | 〇 | Wymagane |
Bicie całkowite | ![]() |
– | 〇 | Wymagane |
Wskazówka

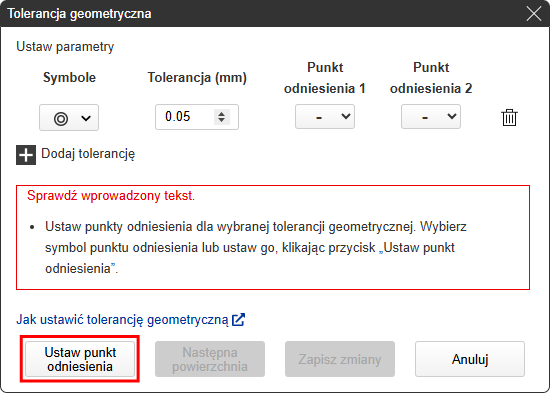

- Możesz ustawić nowy punkt odniesienia, klikając przycisk „Ustaw punkt odniesienia” w lewym dolnym rogu, nawet jeśli nie zakończyłeś jeszcze bieżącej konfiguracji.
- *Ustawienia wykonane do tego momentu zostaną tymczasowo zapisane.

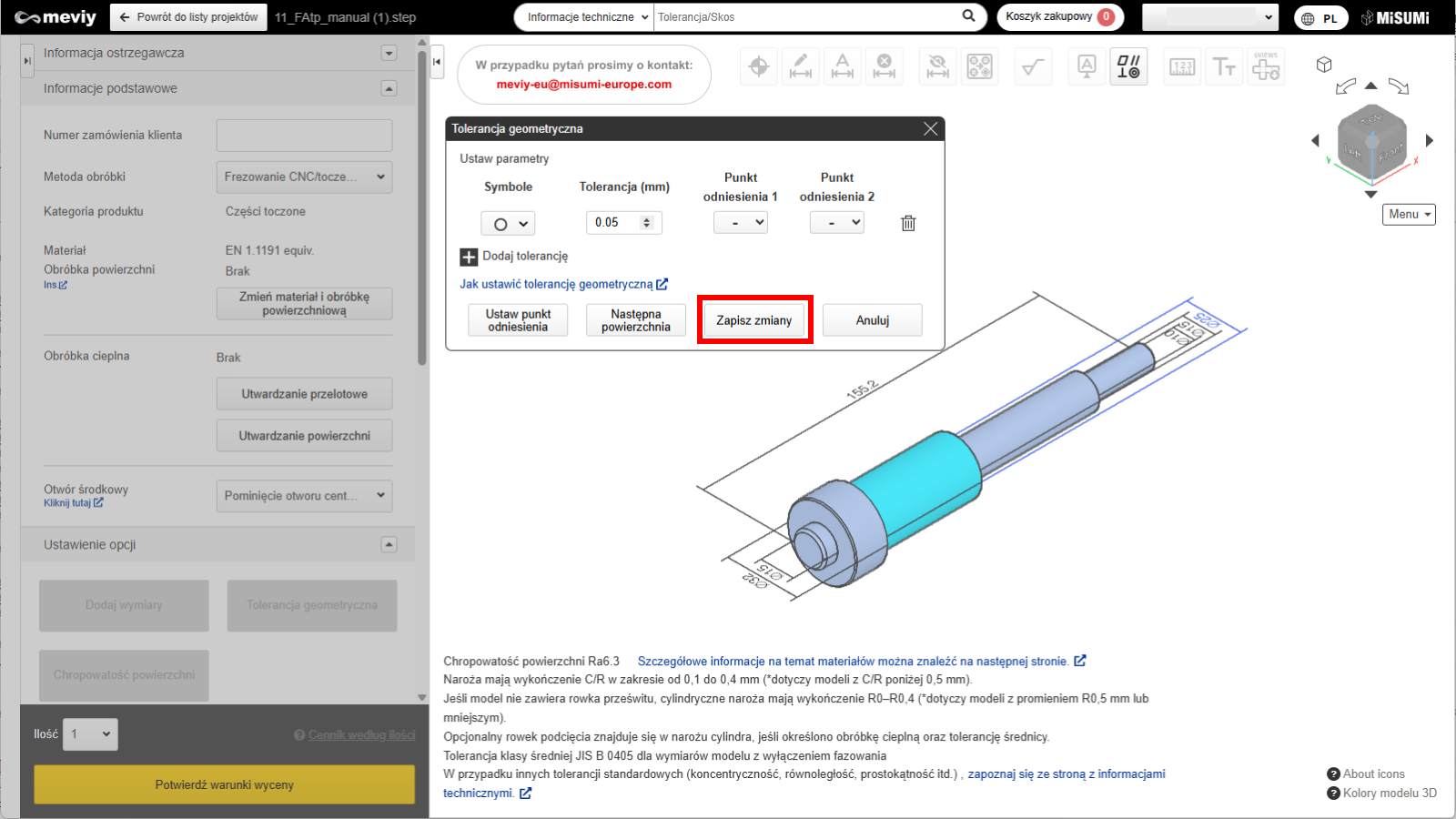

KROK 4

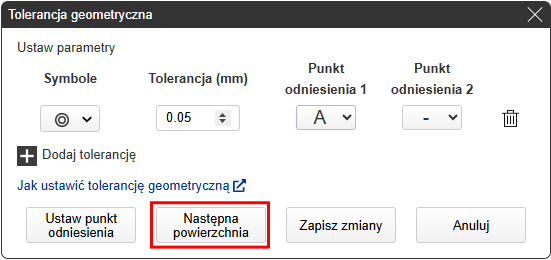

Jeśli przypisujesz symbol tolerancji i wartość, po zakończeniu wyboru punktu odniesienia kliknij przycisk „Aktualizuj”.
Wskazówka
- Jeśli nie klikniesz przycisku „Aktualizuj” przed wyborem następnej powierzchni, możesz przypisać tolerancję do kolejnej powierzchni bez zapisywania bieżących zmian.
- *Ustawienia dokonane do tego etapu zostaną tymczasowo zapisane.


KROK 5

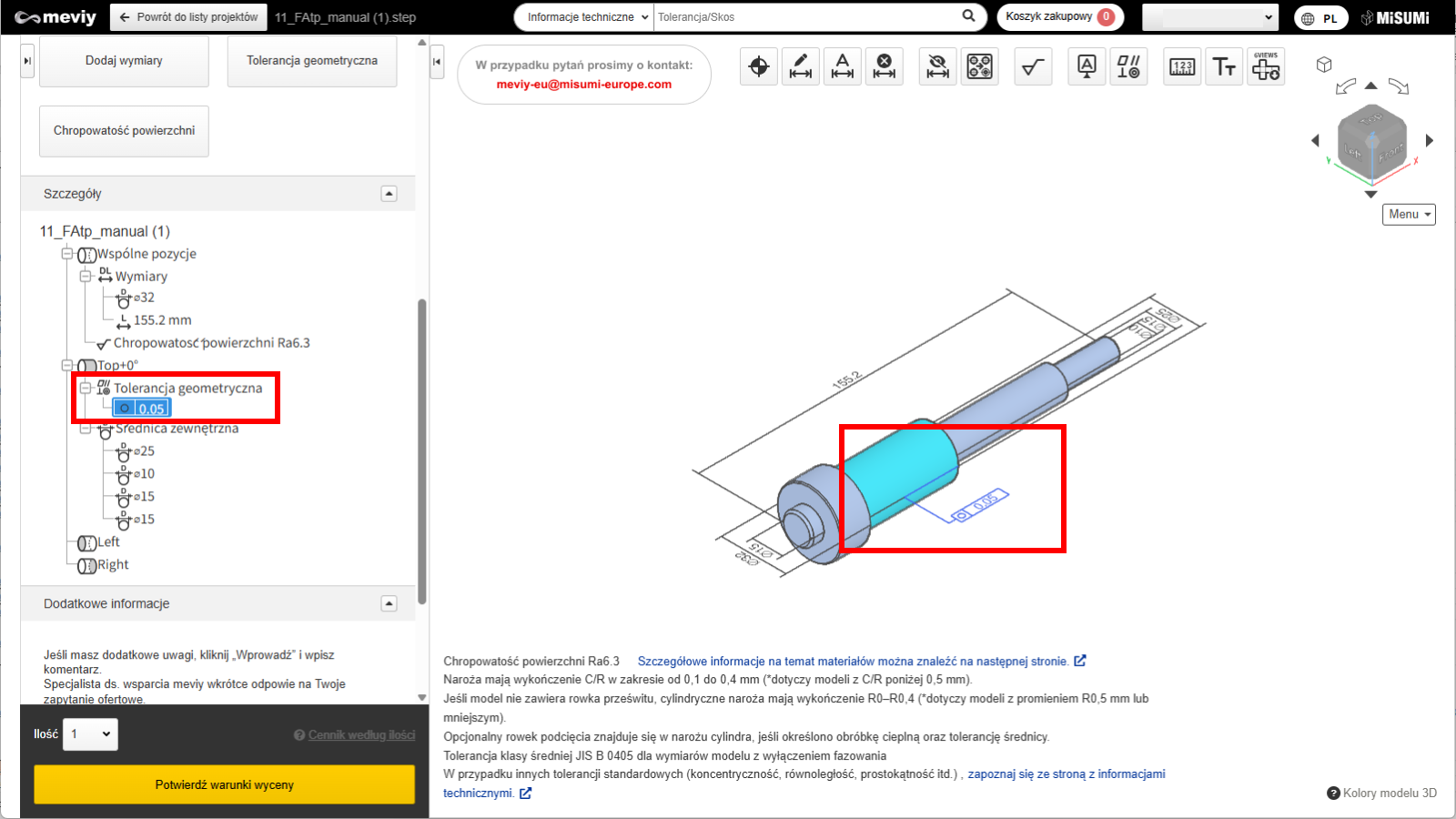

Po zatwierdzeniu ustawień symbol tolerancji zostanie wyświetlony na ekranie oraz w drzewie modelu.
Jak usunąć punkt odniesienia lub tolerancje kształtu i położenia

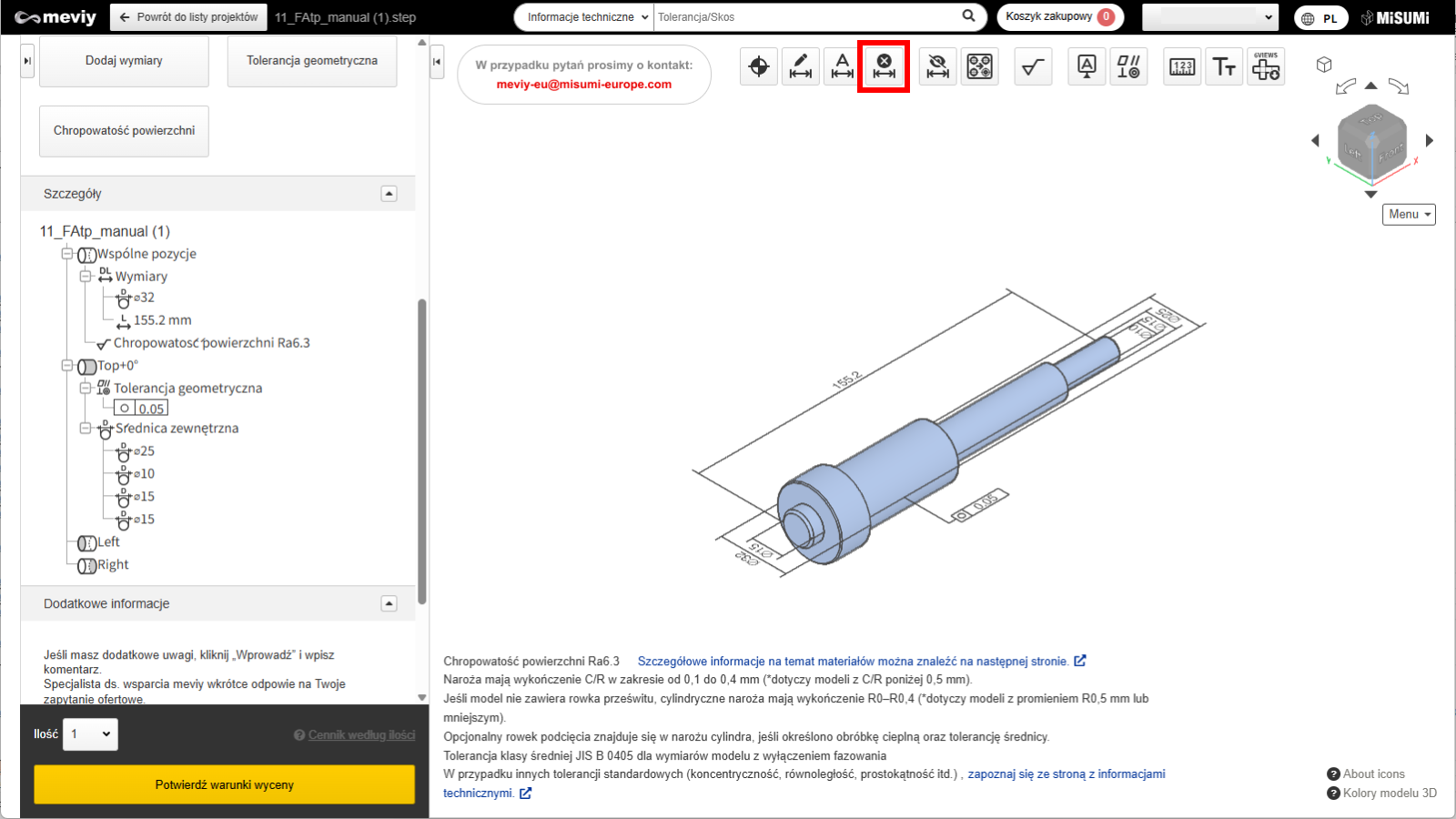

KROK1
Wybierz
jedną z ikon u góry.
Można również użyć skrótu klawiszowego (D), aby ją wybrać.

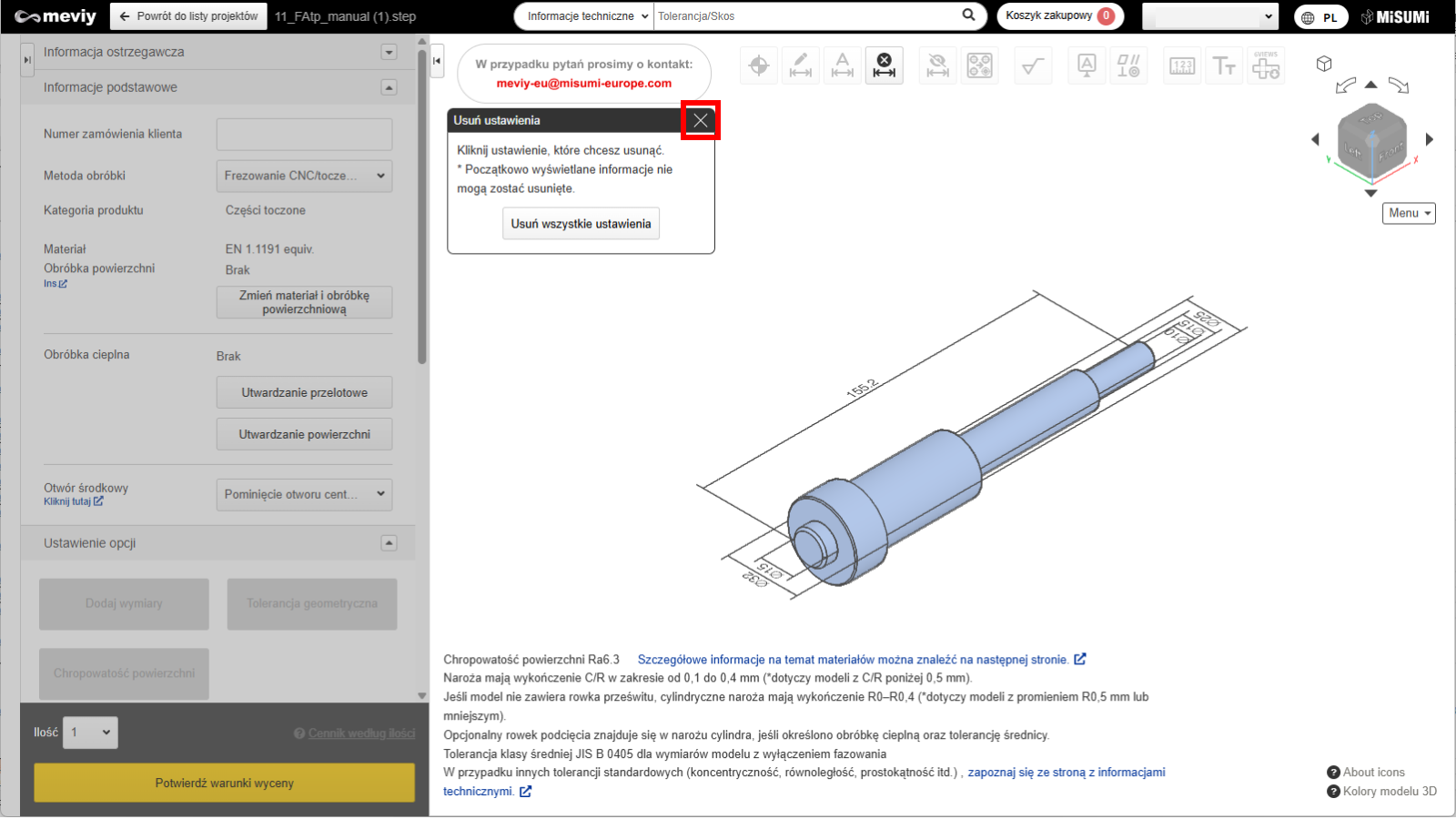

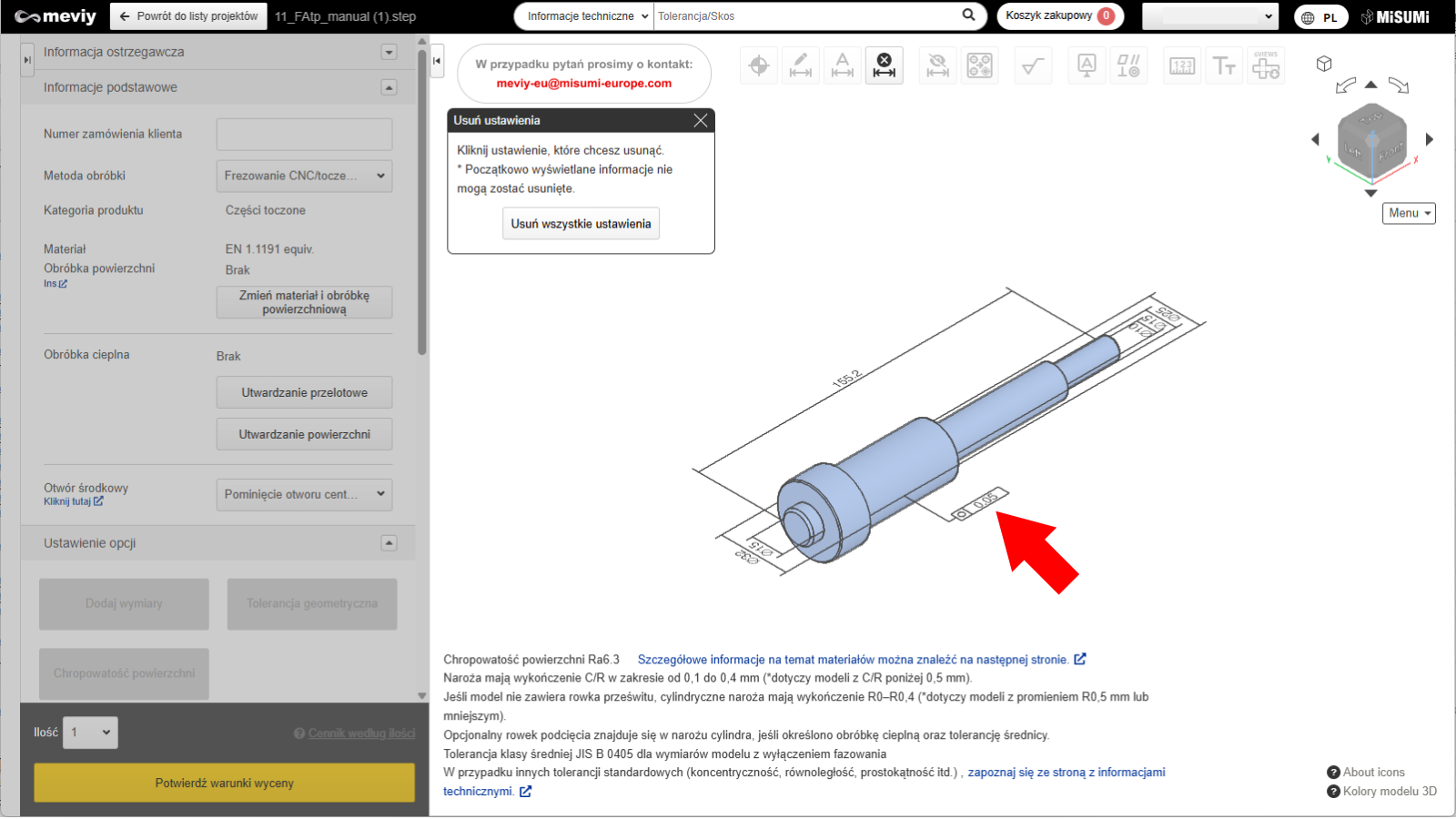

KROK 2
Wyświetlony zostanie komunikat „Kliknij na usuń ustawienia”. Wybierz tolerancję geometryczną/punkt odniesienia, które chcesz usunąć.
Odpowiednia tolerancja geometryczna/punkt odniesienia zaświeci się na niebiesko.
Zostanie ona usunięta po kliknięciu na nią.
Uwaga
Należy pamiętać, że kliknięcie przycisku „Usuń wszystkie ustawienia” spowoduje usunięcie wszystkich zdefiniowanych ustawień.
