Informacje o otworze mocującym

Uwaga

Należy sprawdzić typ otworu w przeglądarce 3D lub w oknie Szczegóły. →Typ automatycznego rozpoznawania otworu / wewnętrznej średnicy

Zaktualizuj informacje o otworze

1. Kliknij dwukrotnie „Wartość” w sekcji „Szczegóły” lub odpowiednią opcję „Wymiary” albo „Otwór” w przeglądarce 3D.

Wskazówka

Typ otworu jest przypisany do całej grupy. Jeśli chcesz ustawić inny typ dla poszczególnych otworów, najpierw rozdziel otwory zgrupowane.

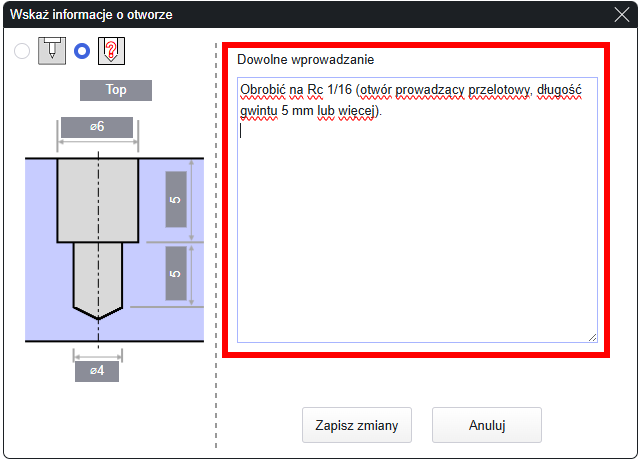

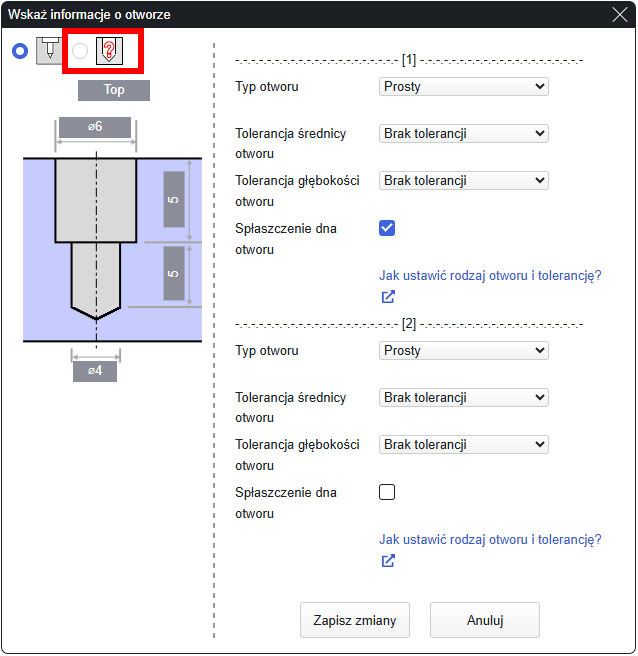

2. W wyświetlonym oknie dialogowym [Instrukcje dotyczące otworów] wybierz typ otworu i kliknij [Aktualizuj]. (bez zmian)
Typy otworów to: „Przelotowy”, „Gwintowany (mm)”, „Gwintowany (cale)” lub „Pod wkładkę”.

Otwór przelotowy

Tolerancje średnicy otworu obejmują: „Tolerancję pasowania”, „Tolerancję dwustronną” oraz „Tolerancję jednostronną”.

Otwór gwintowany

Jeśli średnica otworu jest zgodna z normą, w polu typu otworu zostanie wyświetlona opcja „Gwintowany”.

Zobacz tutaj Specyfikacje gwintów zewnętrznych i wewnętrznych, rowków wpustowych, otworów i kieszeni

Uwagi

  • Jeśli dostępna jest tylko jedna wartość dla opcji „Rozmiar (D)”, zostanie ona wyszarzona.
  • Jeśli dostępnych jest kilka opcji, zostanie wyświetlona lista rozwijana.

Otwory pod wkładki

Jeśli średnica otworu spełnia wymagania normy, w polu typu otworu zostanie wyświetlona opcja „Pod wkładkę”.
Zobacz tutaj Specyfikacje gwintów zewnętrznych i wewnętrznych, rowków wpustowych, otworów i kieszeni (bez zmian)

Uwagi

  • Jeśli dostępna jest tylko jedna opcja „Rozmiar (D)”, zostanie ona wyszarzona.
  • Jeśli dostępnych jest kilka opcji, zostanie wyświetlona lista rozwijana.
