Ustawienia użytkownika – części toczone

Ustawienia wyceny dla części toczonych

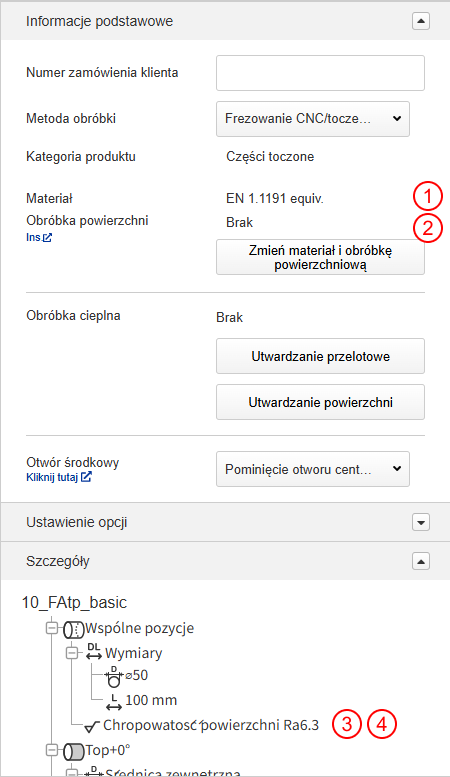

Skonfiguruj materiały, obróbkę oraz chropowatość powierzchni (wartość Ra, symbol) na potrzeby wstępnej wyceny.

Ekran ustawień użytkownika

Podstawowe informacje i szczegóły

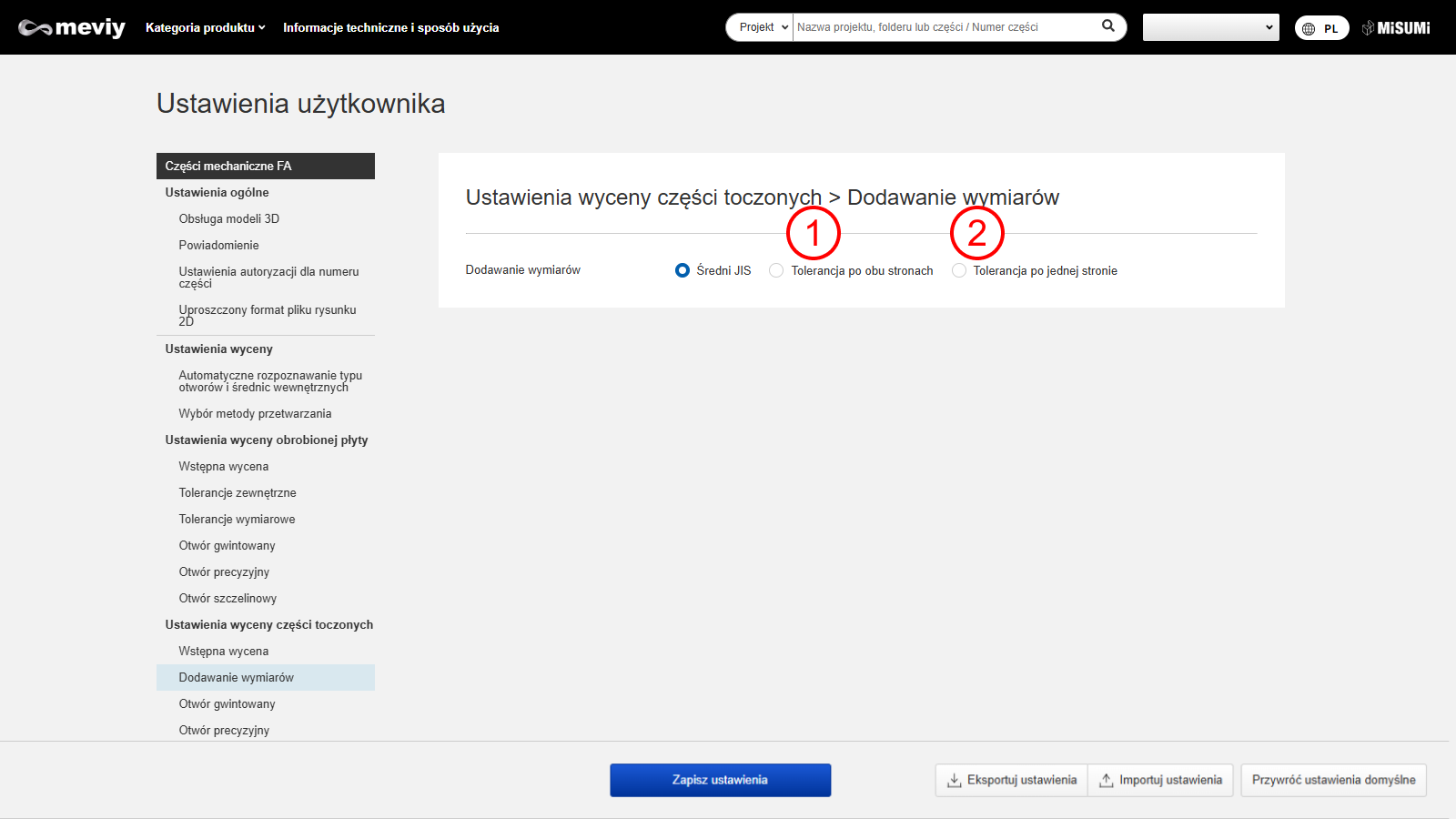

Dodaj wymiary

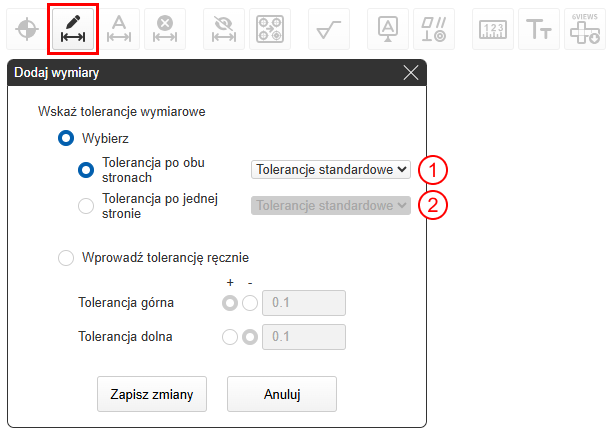

Ustaw tolerancje dla wskazanych wymiarów. Tolerancje można ustawić w oknie dialogowym (lista rozwijana).

Ekran ustawień użytkownika

Przeglądarka 3D

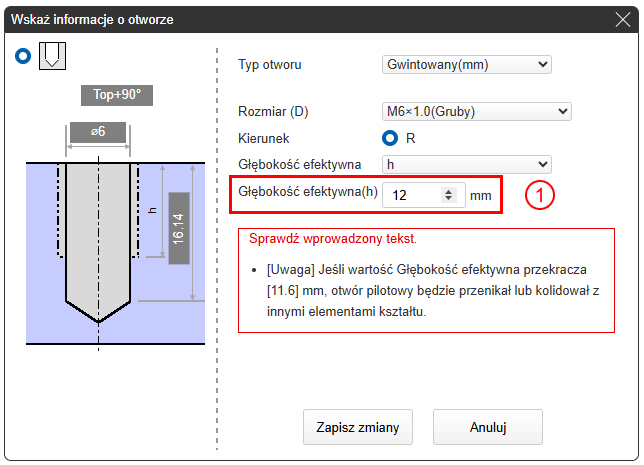

Otwór gwintowany

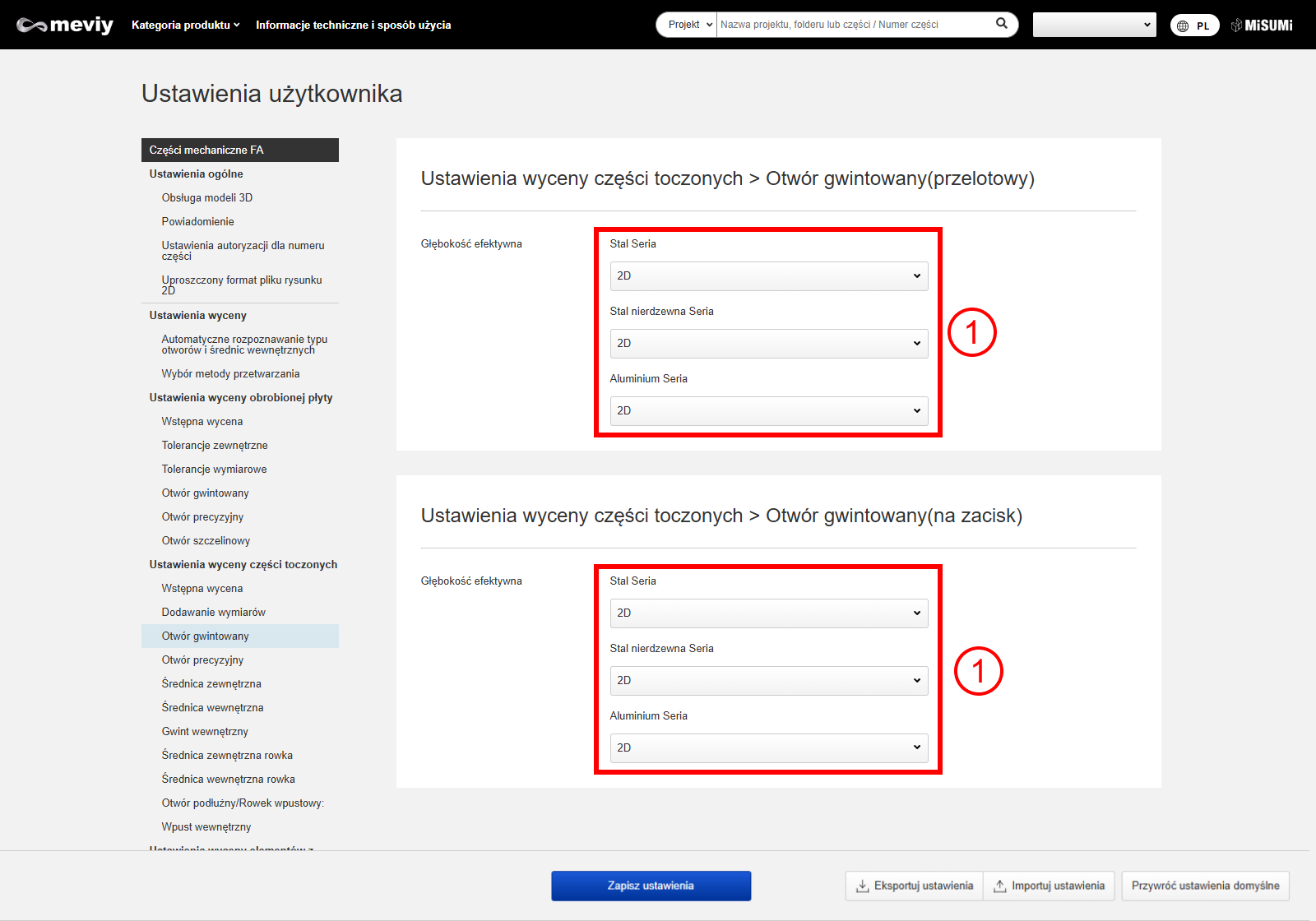

Początkową efektywną głębokość (h) otworu gwintowanego można zmienić w oknie „Instrukcje dotyczące otworów”.

Ekran ustawień użytkownika

Okno dialogowe przeglądarki 3D

Wskazówka

Metoda obliczania i prezentacji „efektywnej głębokości (h)”
1D Jeśli rozmiar (D) wynosi M6, wartość początkowa wynosi 1 × 6, 6 mm
1,5D Jeśli rozmiar (D) wynosi M6, wartość początkowa wynosi 1,5 × 6, 9 mm
2D Jeśli rozmiar (D) wynosi M6, wartość początkowa wynosi 2 × 6, 12 mm
2,5D Jeśli rozmiar (D) wynosi M6, wartość początkowa wynosi 2,5 × 6, 15 mm
Pełna długość Głębokość modelu = 16,14 mm

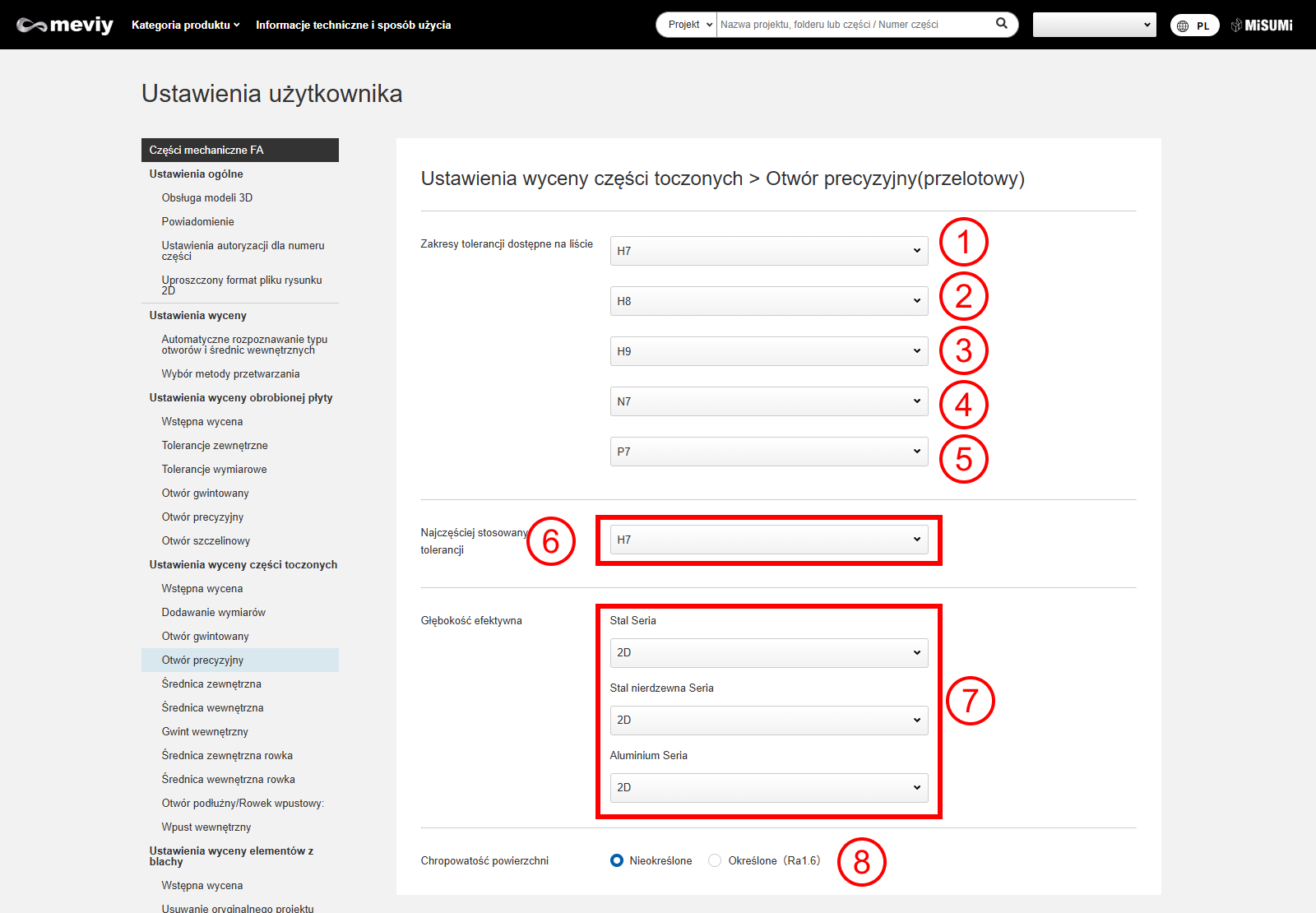

Otwory precyzyjne

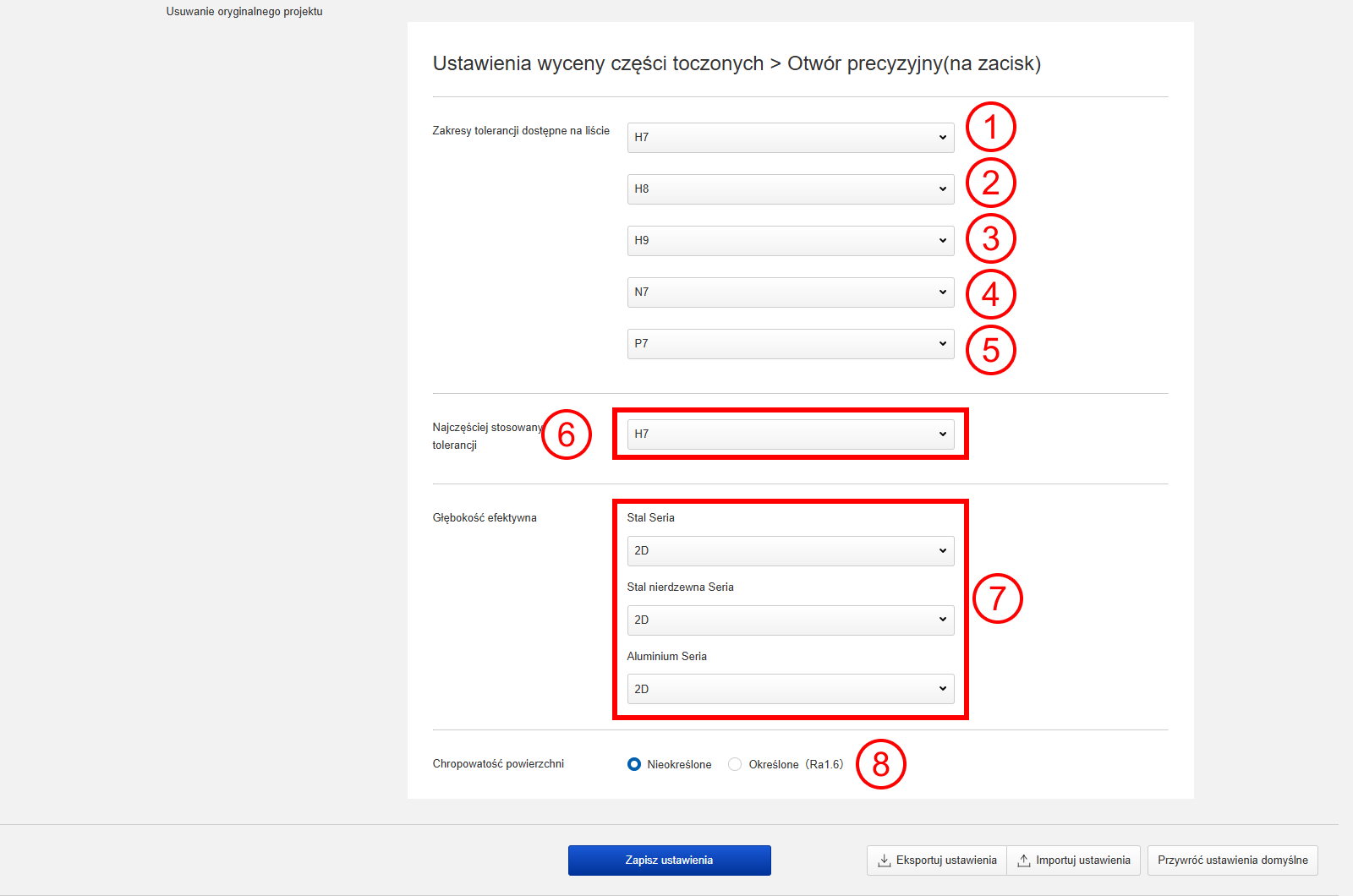

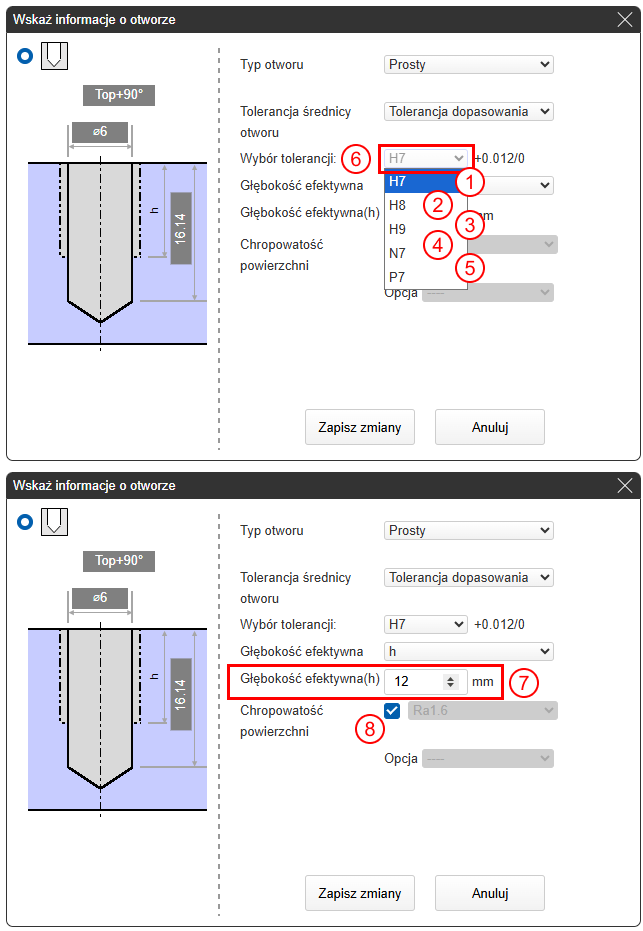

W oknie dialogowym „Wskazanie informacji o otworach” można zmienić zakres tolerancji, często używane zakresy tolerancji, efektywną głębokość i chropowatość powierzchni (brak/obecna)

Ekran ustawień użytkownika

Okno dialogowe przeglądarki 3D

Wskazówka

(6) Metoda obliczania i wyświetlania „Efektywnej głębokości (h)”
1D Jeśli średnica wynosi ø6, wartość początkowa wynosi 1 × 6, 6 mm
1,5D Jeśli średnica wynosi ø6, wartość początkowa wynosi 1,5 × 6, 9 mm
2D Jeśli średnica wynosi ø6, wartość początkowa wynosi 2 × 6, 12 mm
2,5D Jeśli średnica wynosi ø6, wartość początkowa wynosi 2,5 × 6, 15 mm
Pełna długość Głębokość modelu = 16,14 mm

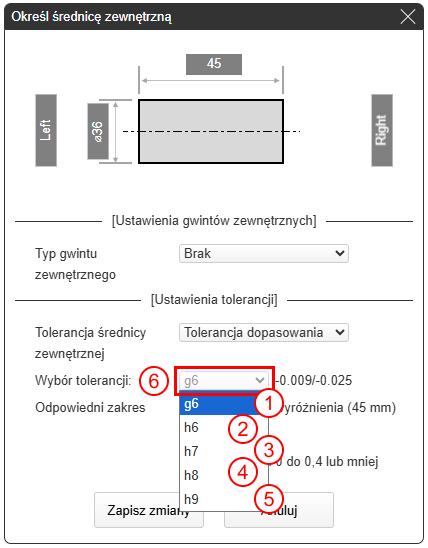

Średnica zewnętrzna

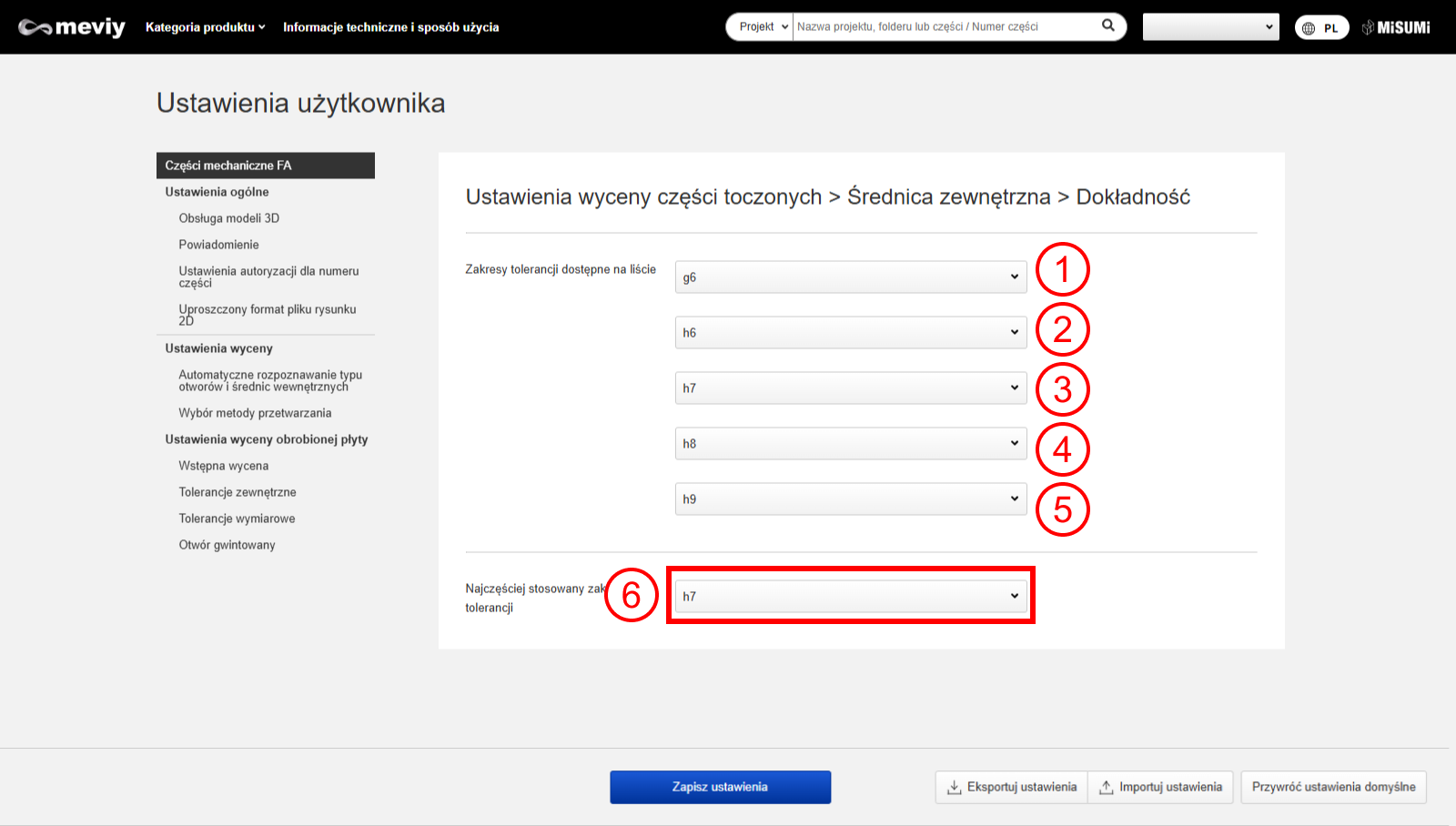

W oknie dialogowym „Instrukcje dotyczące maksymalnej średnicy/średnicy zewnętrznej” można zmienić zakres tolerancji oraz często używane zakresy tolerancji.

Ekran Ustawienia użytkownika

Okno „Przeglądarka 3D”

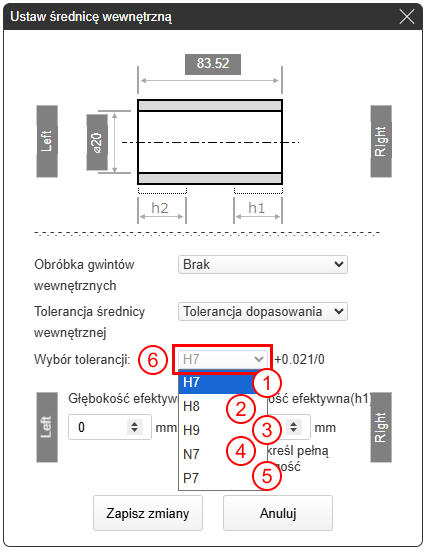

Średnica wewnętrzna

W oknie dialogowym „Instrukcje dotyczące średnicy wewnętrznej” można zmienić zakres tolerancji oraz często używane zakresy tolerancji.

Ekran Ustawienia użytkownika

Okno dialogowe Przeglądarka 3D

Gwint wewnętrzny (np. metryczny, calowy)

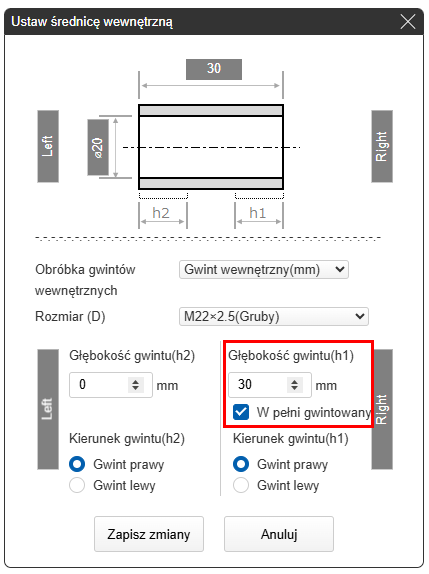

W oknie dialogowym „Informacje o średnicy wewnętrznej” można zmienić głębokość gwintu i kierunek gwintu.

Ekran ustawień użytkownika

Okno dialogowe Przeglądarka 3D

Wskazówka

Metoda obliczania i wyświetlania „Efektywnej głębokości (h)”
1D Jeśli rozmiar (D) wynosi M9, wartość początkowa wynosi 1 × 9, 9 mm
1,5D Jeśli rozmiar (D) wynosi M9, wartość początkowa wynosi 1,5 × 9, 13,5 mm
2D Jeśli rozmiar (D) wynosi M9, wartość początkowa wynosi 2 × 9, 18 mm
2,5D Jeśli rozmiar (D) wynosi M9, wartość początkowa wynosi 2,5 × 9, 22,5 mm
Pełna długość Głębokość modelu = 50 mm

Średnica zewnętrzna rowka

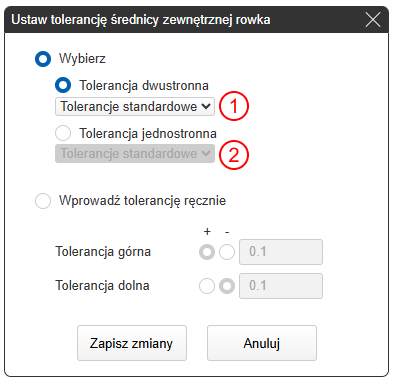

Tolerancję można zmienić w oknie dialogowym „Dodaj wymiary zewnętrznej średnicy rowka”.

Ekran ustawień użytkownika

Okno dialogowe Przeglądarka 3D

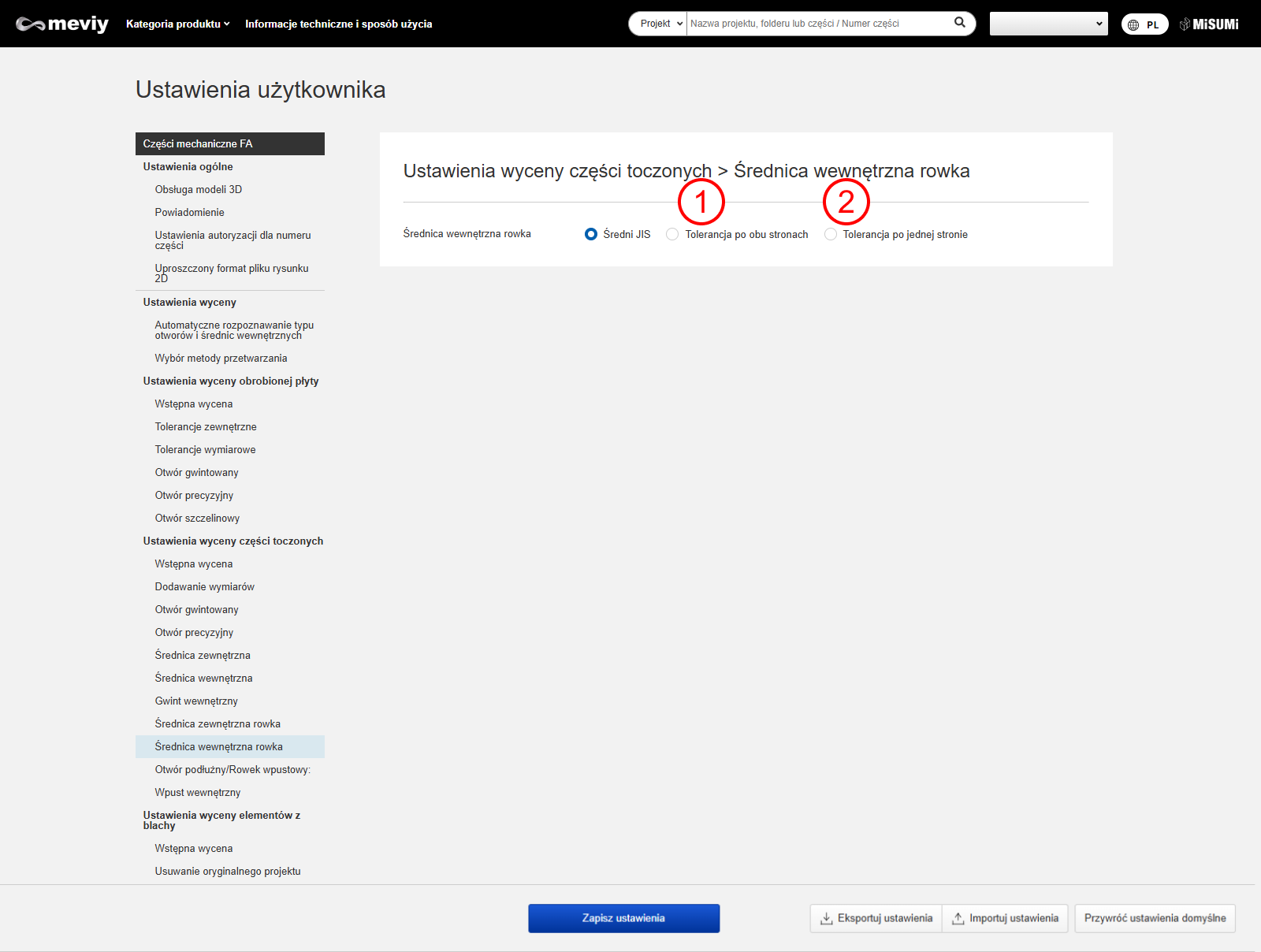

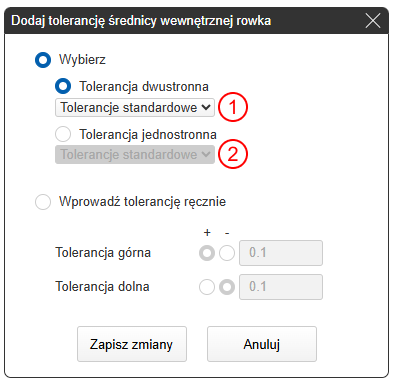

Średnica wewnętrzna rowka

Tolerancję wybraną w oknie dialogowym „Dodaj wymiary wewnętrznej średnicy rowka” można zmienić.

Ekran ustawień użytkownika

Okno dialogowe Przeglądarka 3D

Otwory szczelinowe/Rowki wpustowe

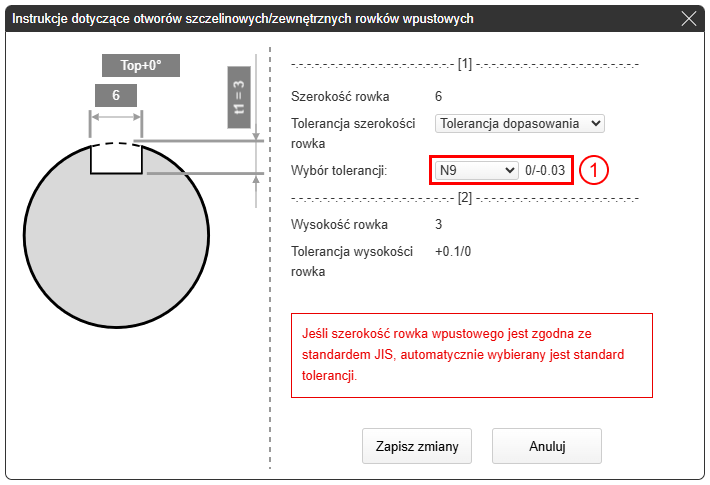

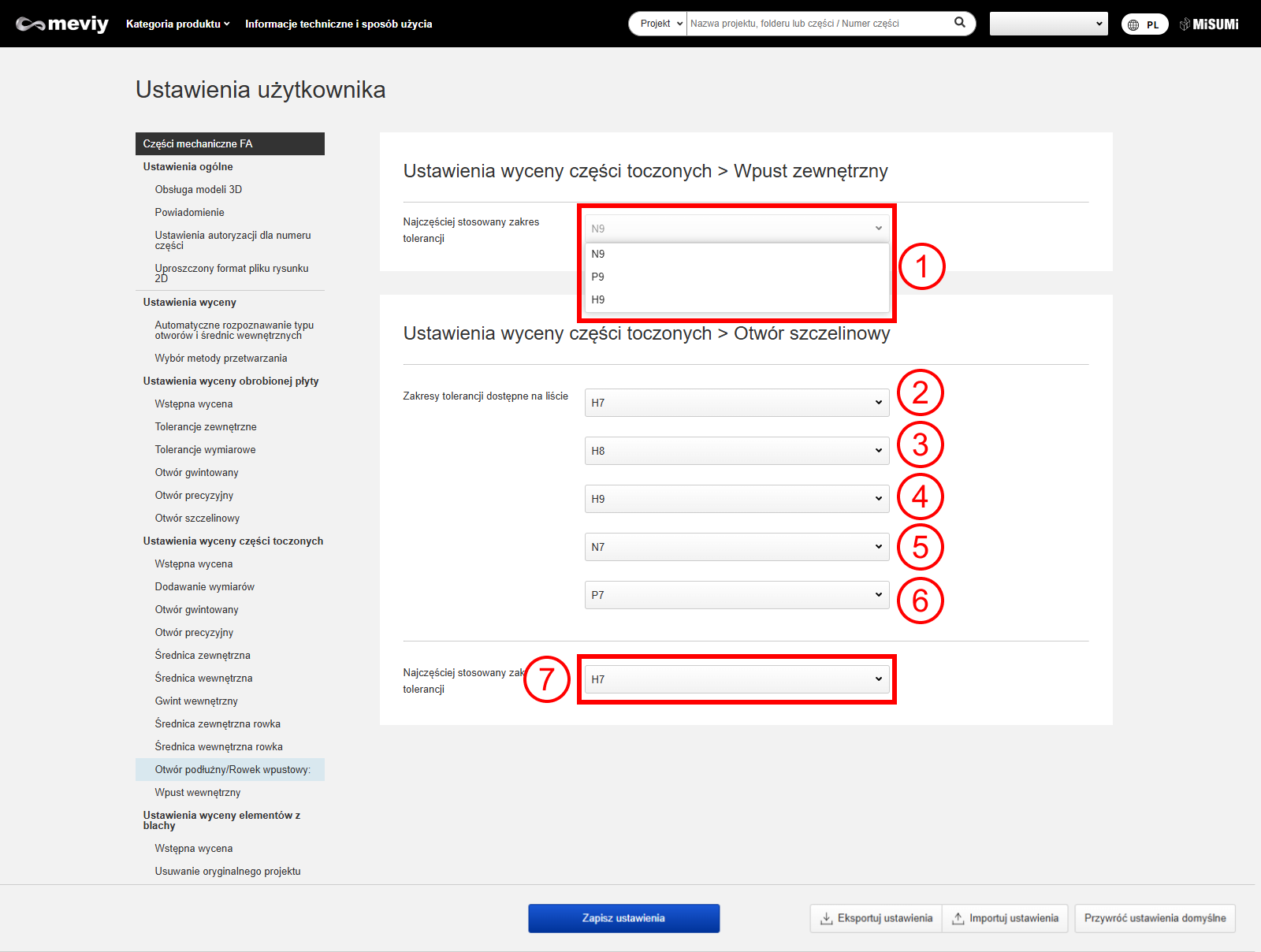

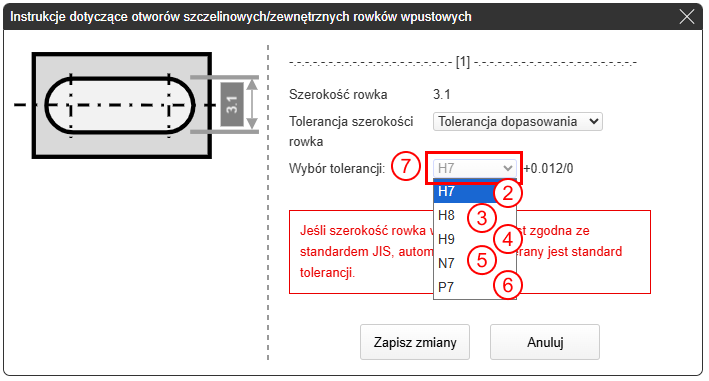

W oknie dialogowym „Informacje o otworach szczelinowych i rowkach wpustowych” można zmienić zakres tolerancji oraz często używane zakresy tolerancji.

Ekran ustawień użytkownika

Wskazówka

Jeśli szerokość rowka jest zgodna ze standardami JIS (B 1301:1996), Jest traktowany jako rowek wpustowy.
Jeśli szerokość rowka nie jest zgodna ze standardami JIS (B 1301:1996), Jest klasyfikowany jako otwór szczelinowy.
Tabela standardów rowków wpustowych znajduje się tutaj.

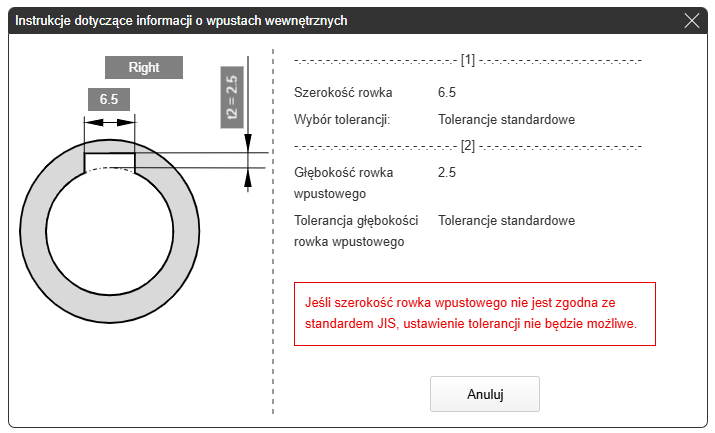

Wewnętrzny rowek wpustowy

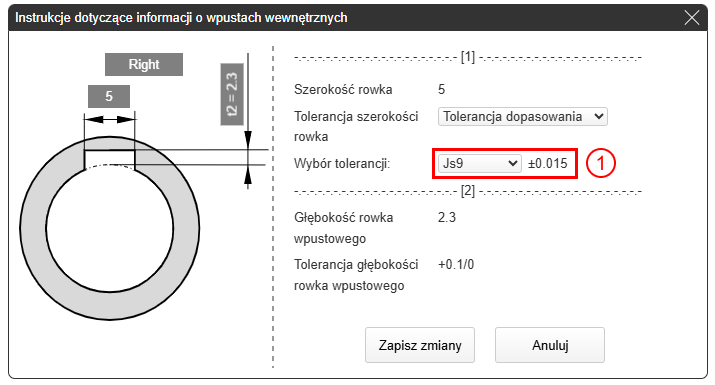

W oknie dialogowym „Informacje o rowkach wpustowych średnicy wewnętrznej” można zmienić często używane zakresy tolerancji.

Ekran ustawień użytkownika

Wskazówka

Jeśli szerokość rowka jest zgodna ze standardami JIS (B 1301:1996), jest rozpoznawany jako rowek wpustowy.
Jeśli szerokość rowka nie jest zgodna ze standardami JIS (B 1301:1996), jest traktowane jako „ogólna tolerancja” i nie można wybrać tolerancji.
Tabela standardów rowków wpustowych znajduje się tutaj.
