Ustawienia warunków wyceny
[Części toczone] Ustawienia wyceny
Ustawianie chropowatości powierzchni dla obszaru nieokreślonego
Ustawianie chropowatości powierzchni dla obszaru nieokreślonego
Dodaj oznaczenie chropowatości powierzchni
Usuń oznaczenie chropowatości powierzchni
Dodaj oznaczenie chropowatości powierzchni

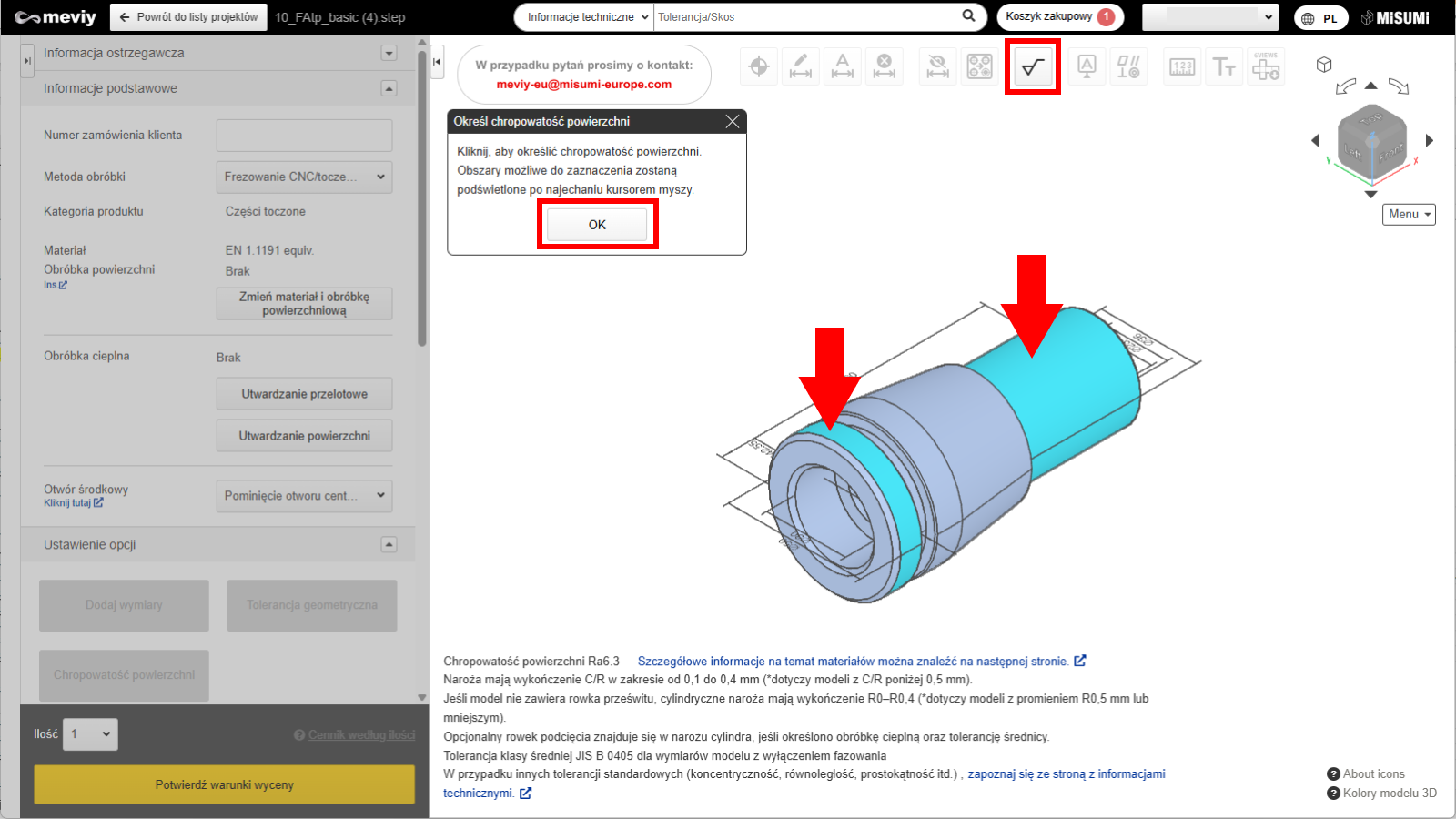

1. Kliknij
ikonę, wybierz odpowiednią powierzchnię, a następnie kliknij „OK”.
Można wybrać kilka powierzchni jednocześnie.
Wskazówka
ikona „zakaz” (not-allowed) oznacza, że elementu nie można wybrać.

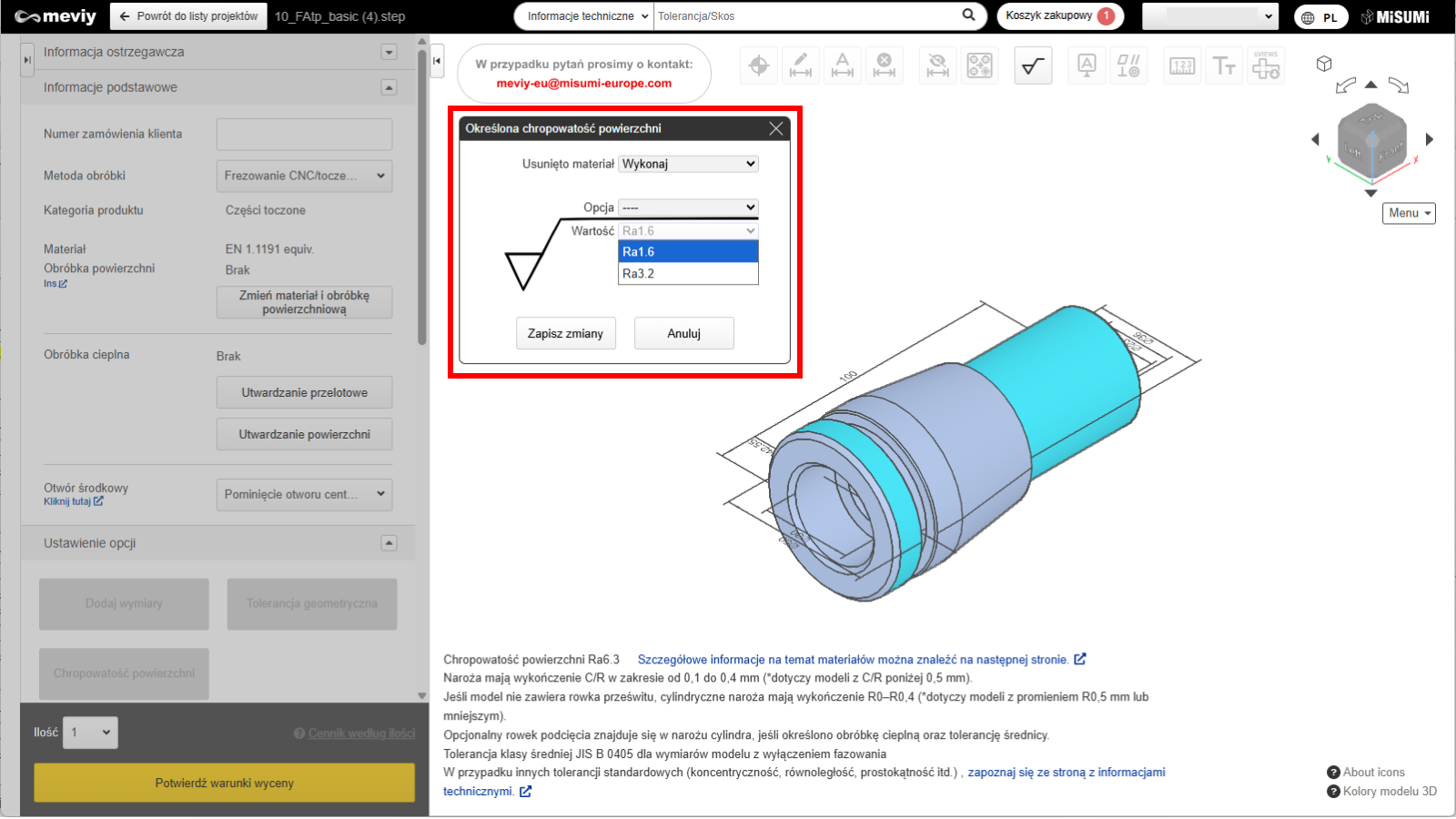

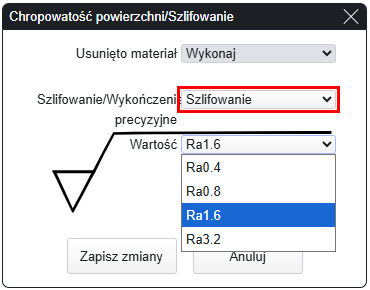

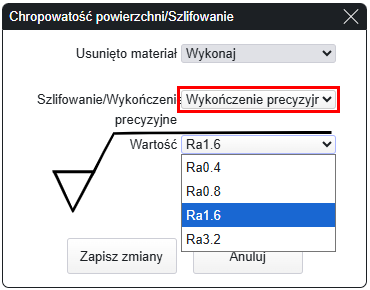

2. Wybierz wartość z wyświetlonego okna dialogowego [Określona chropowatość powierzchni] i kliknij [Aktualizuj].
*Nie można ustawić chropowatości dla powierzchni o innym typie.
Uwagi
Dla chropowatości powierzchni można przypisać taką samą wartość jak dla danego typu.
Typ
Ra
Rz
▽
Wartość
1,6
6,3
▽▽▽
3,2
12,5
▽▽

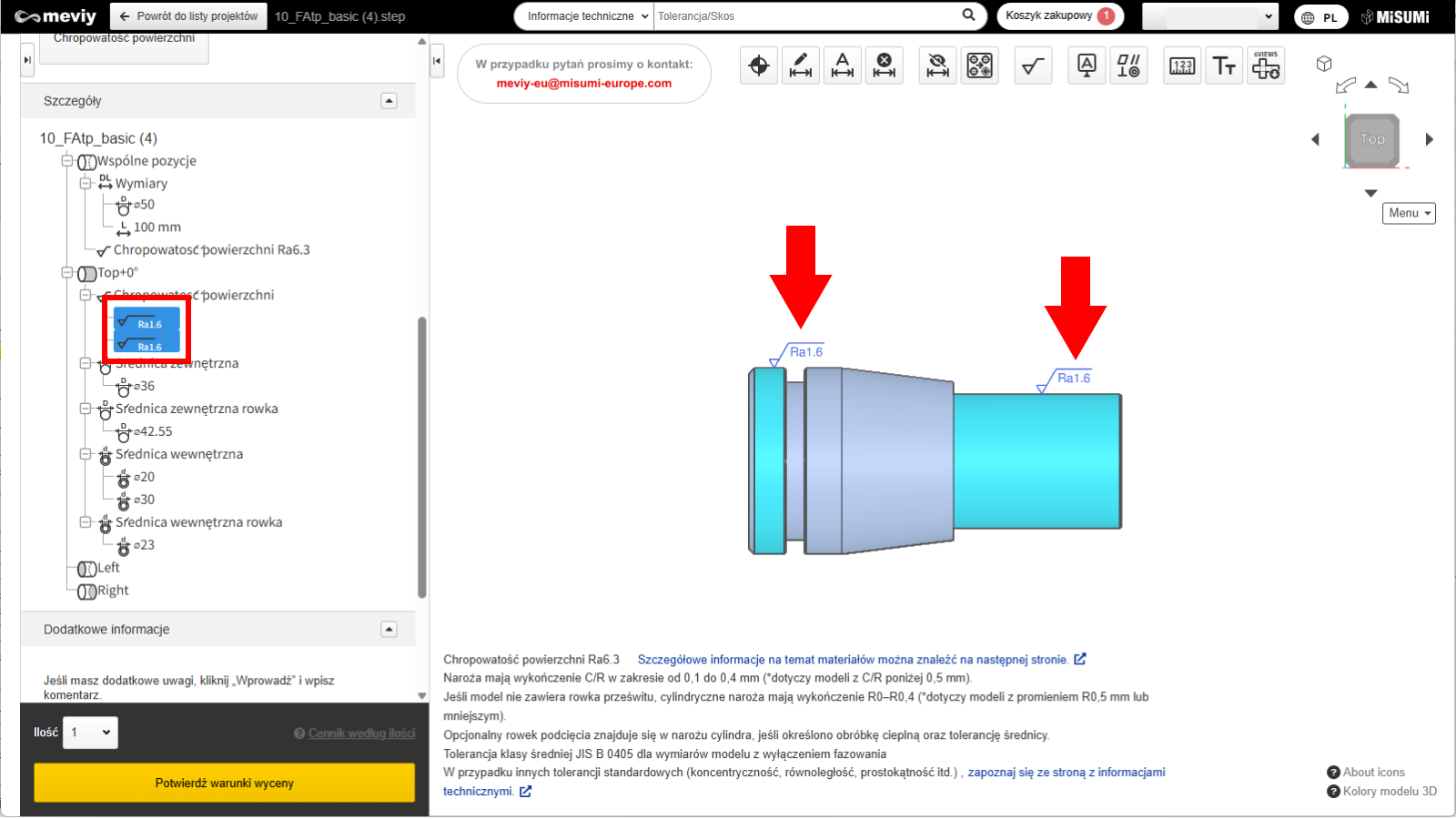

3. Dodaną chropowatość powierzchni można sprawdzić w modelu 3D lub w zakładce „Szczegóły”.
Usuń oznaczenie chropowatości powierzchni

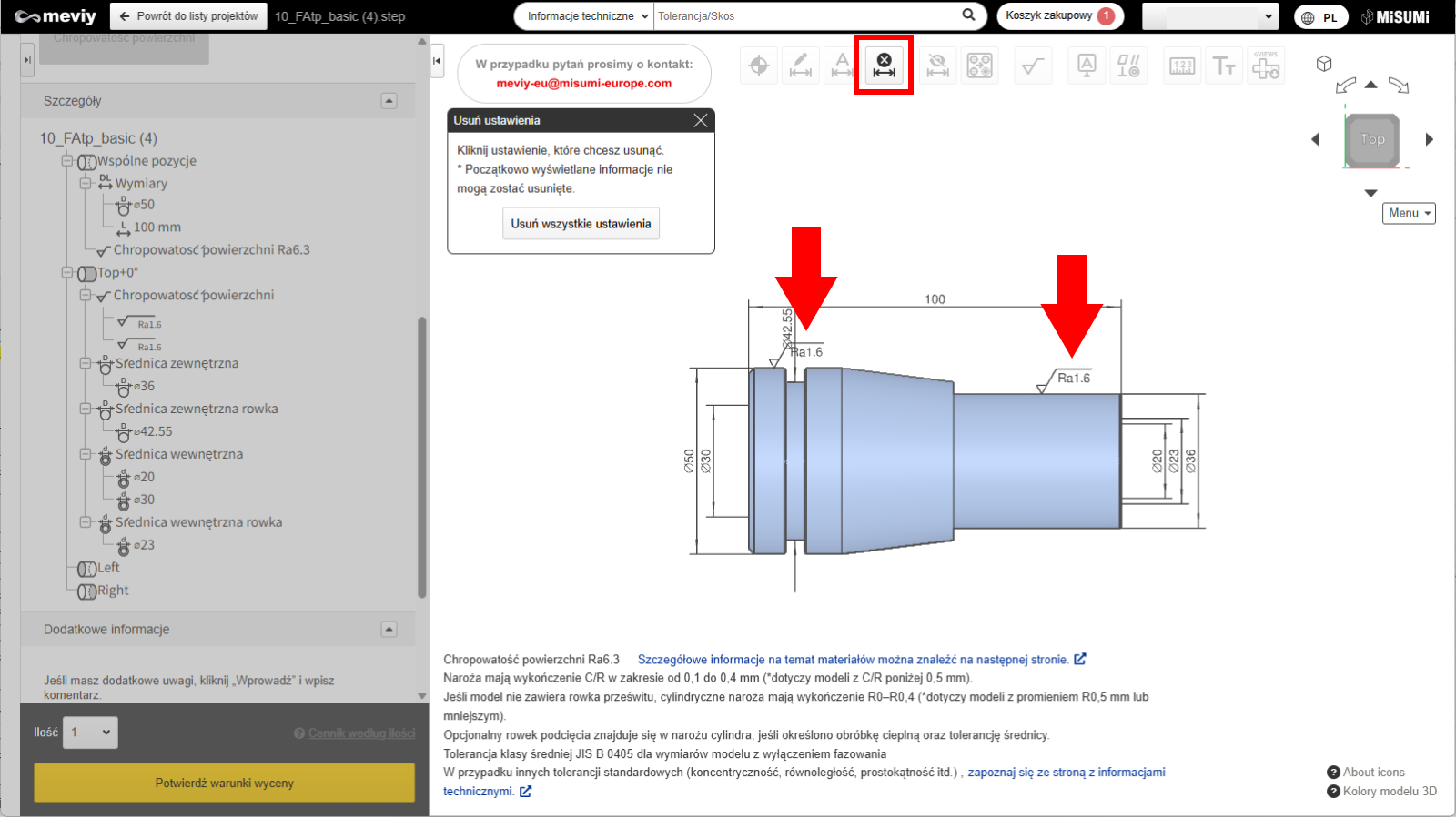

1. Kliknij
[OBRAZ] „Usuń PMI” i wybierz oznaczenie chropowatości, które chcesz usunąć.

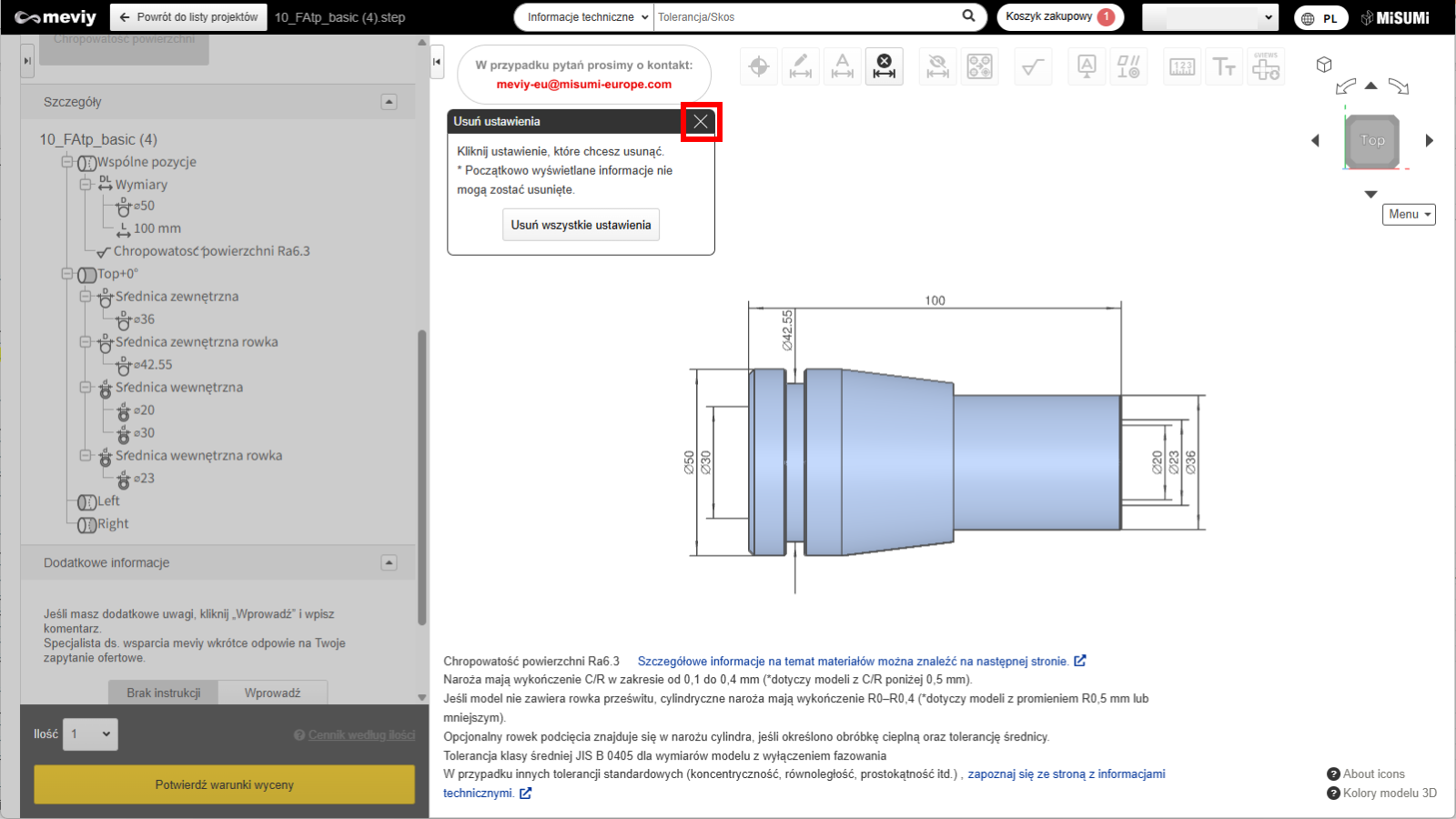

2. Usuwanie zakończone. Naciśnij klawisz Esc lub przycisk ×, aby zakończyć operację.
Uwaga
Kliknięcie przycisku „Usuń wszystkie ustawienia” spowoduje usunięcie wszystkich zapisanych ustawień.
