Legen Sie die Oberflächenrauheit, das Schleifen und das Polieren fest
Legen Sie die Oberflächenrauheit, das Schleifen und das Polieren fest

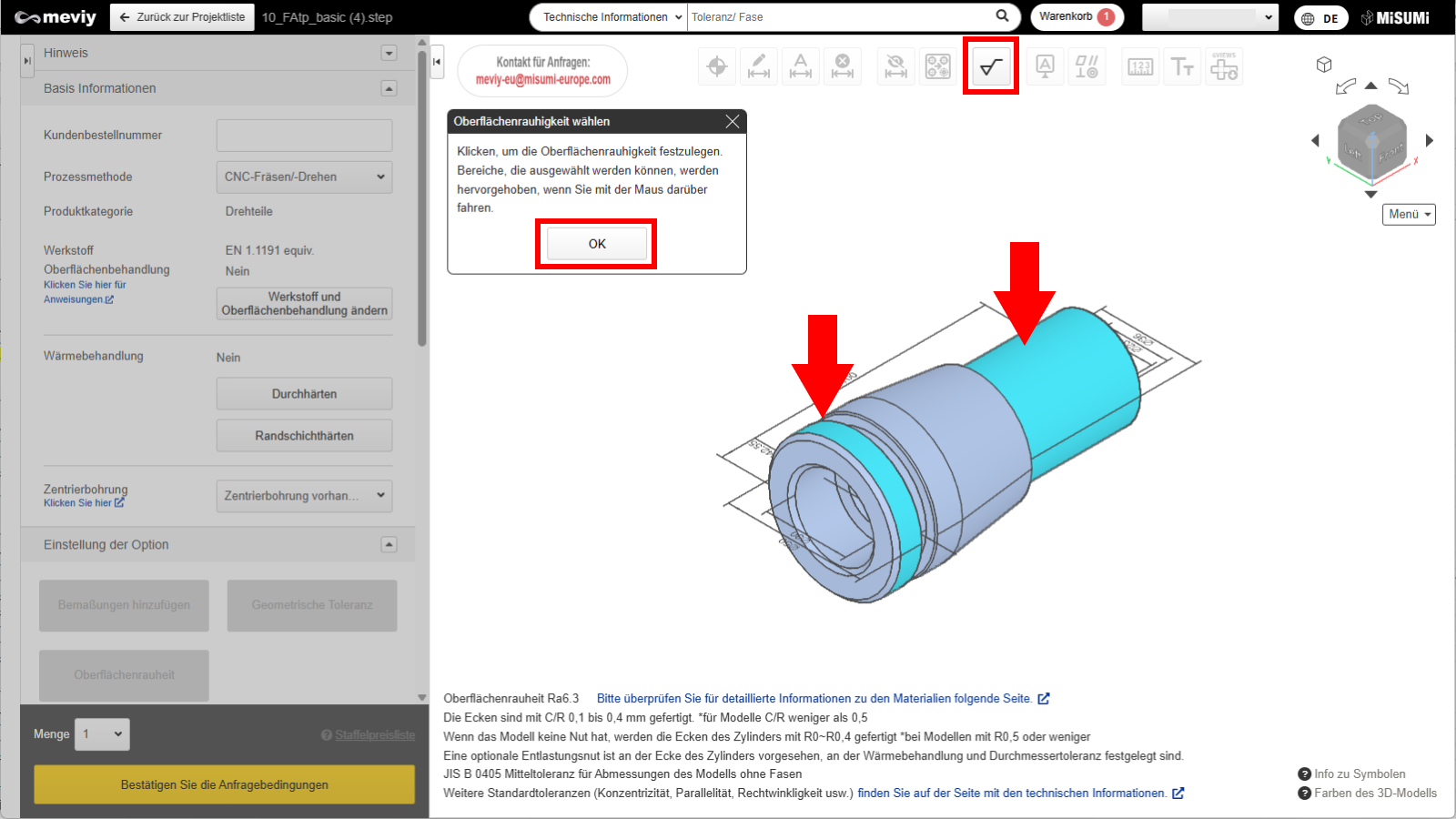

1. Klicken Sie auf
, wählen Sie die gewünschte Oberfläche, und klicken Sie dann auf "OK".
Es können mehrere passende Oberflächen ausgewählt werden.
Tipp
Das Symbol
zeigt “Kann nicht ausgewählt werden” an.

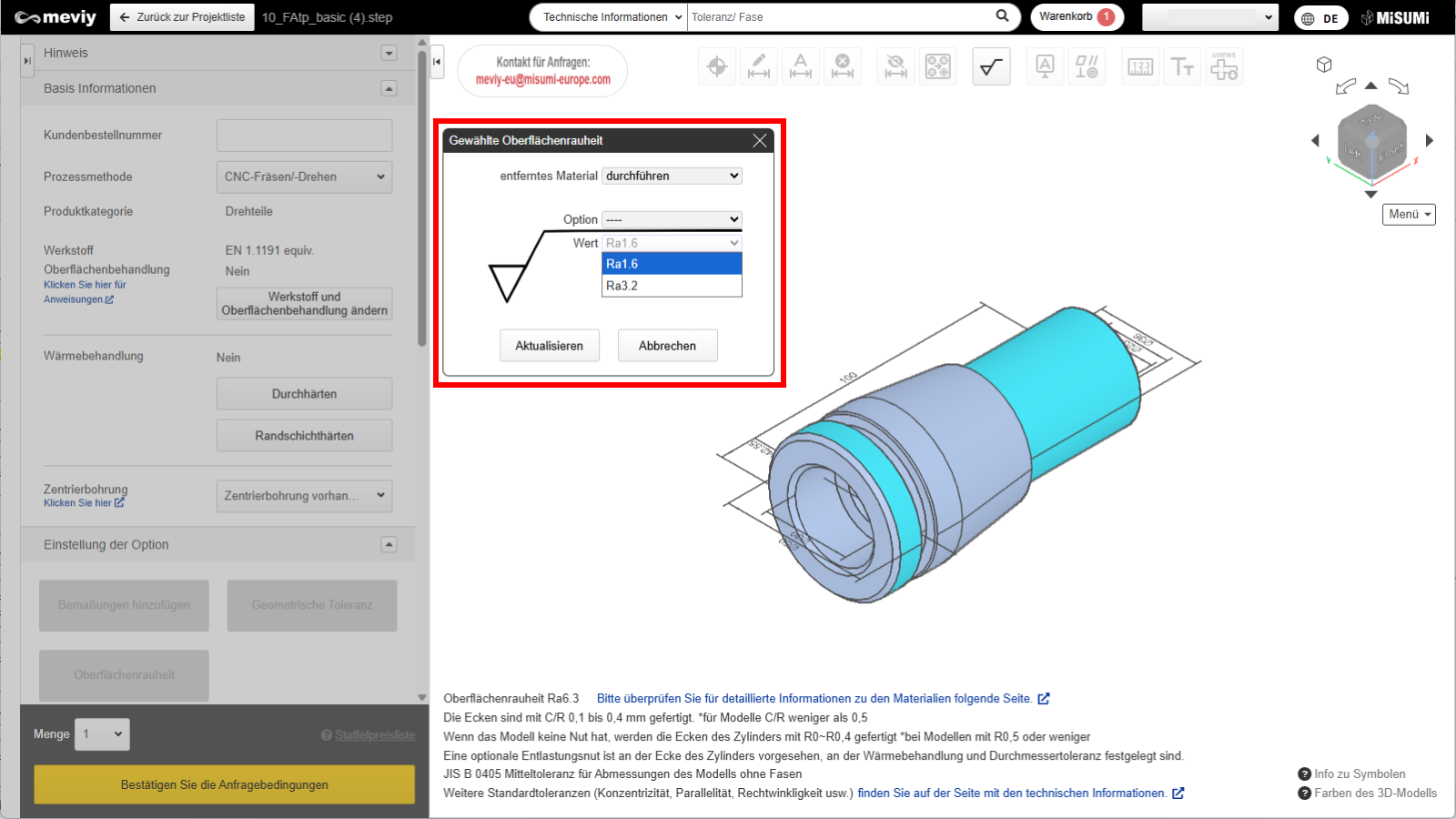

2. Wählen Sie den "Wert" aus dem angezeigten Dialogfeld [Gewählte Oberflächenrauheit], und klicken Sie auf [Aktualisieren].
Tipp

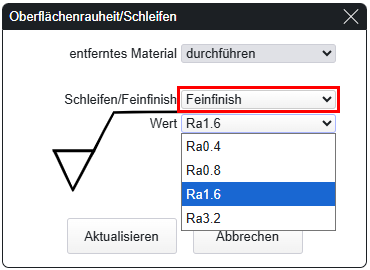

Es können maschinelle Bearbeitungsoptionen ausgewählt werden.・G (Schleifen)
・SPBF (Poliert)
Achtung
- Einige Optionen sind möglicherweise je nach Werkstoff und Form nicht verfügbar.
- Für das Schleifen kann eine Entlastungsform erforderlich sein.
- Schleifen und Polieren werden vor der Oberflächenbehandlung durchgeführt. Die angegebene Oberflächenrauheit gilt daher auch vor der Oberflächenbehandlung.
- Wenn Schleifen zusammen mit Härten angegeben wird, wird das Schleifen nach dem Härten durchgeführt.

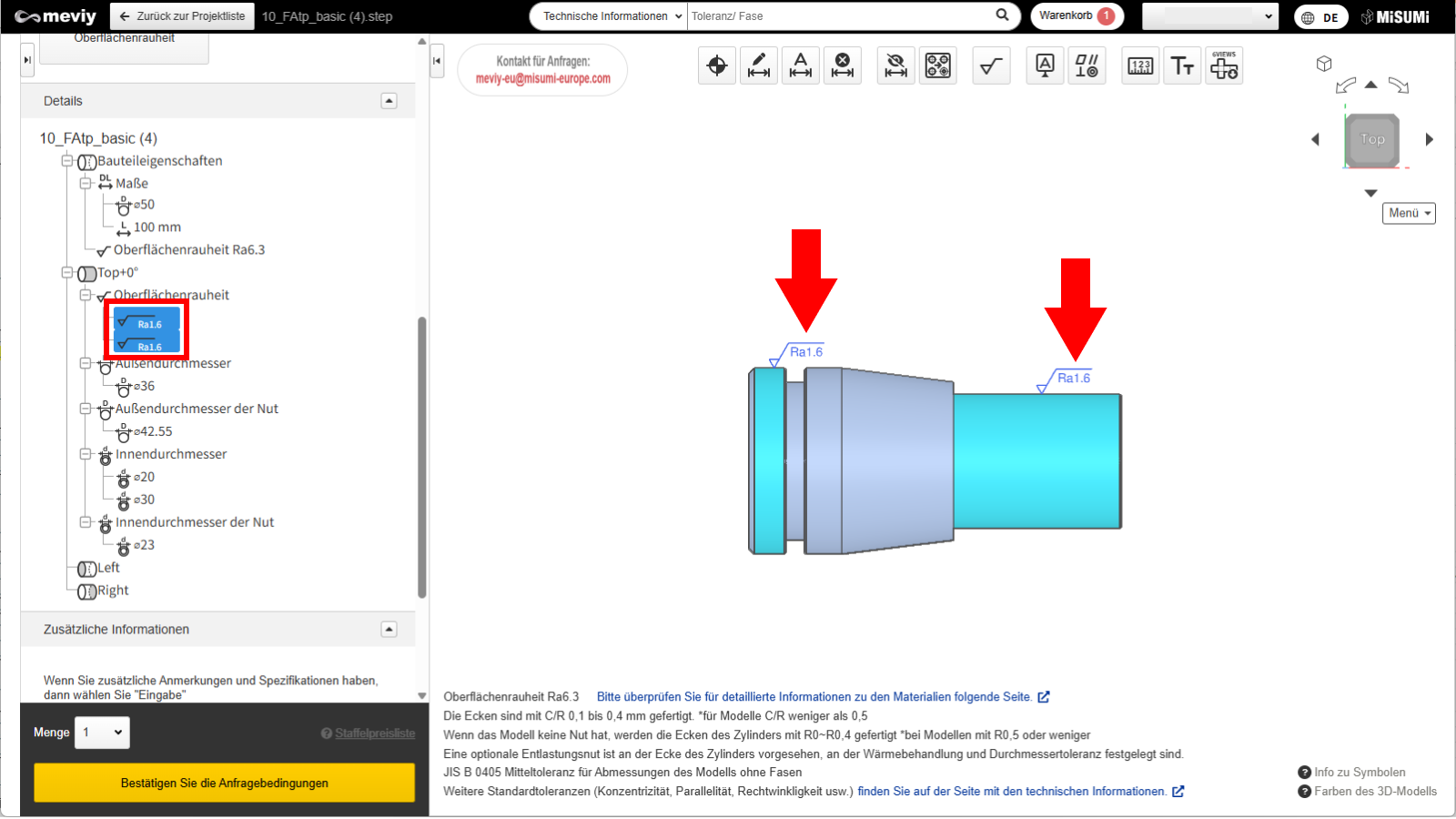

3. Die hinzugefügte Oberflächenrauheit kann im 3D-Modell oder in den Details überprüft werden.
Löschen der Oberflächenrauheit
1. Klicken Sie auf
PMI löschen, und wählen Sie die zu löschende Oberflächenrauheit aus.
2. Der Löschvorgang ist abgeschlossen. Drücken Sie die Esc-Taste oder die Taste ×, um "PMI löschen" zu beenden.
Achtung
Bitte beachten Sie, dass durch Klicken auf die Schaltfläche „Alle Einstellungen löschen“ alle Einstellungen außer der Startanzeige gelöscht werden.
