Jak korzystać z przeglądarki 3D

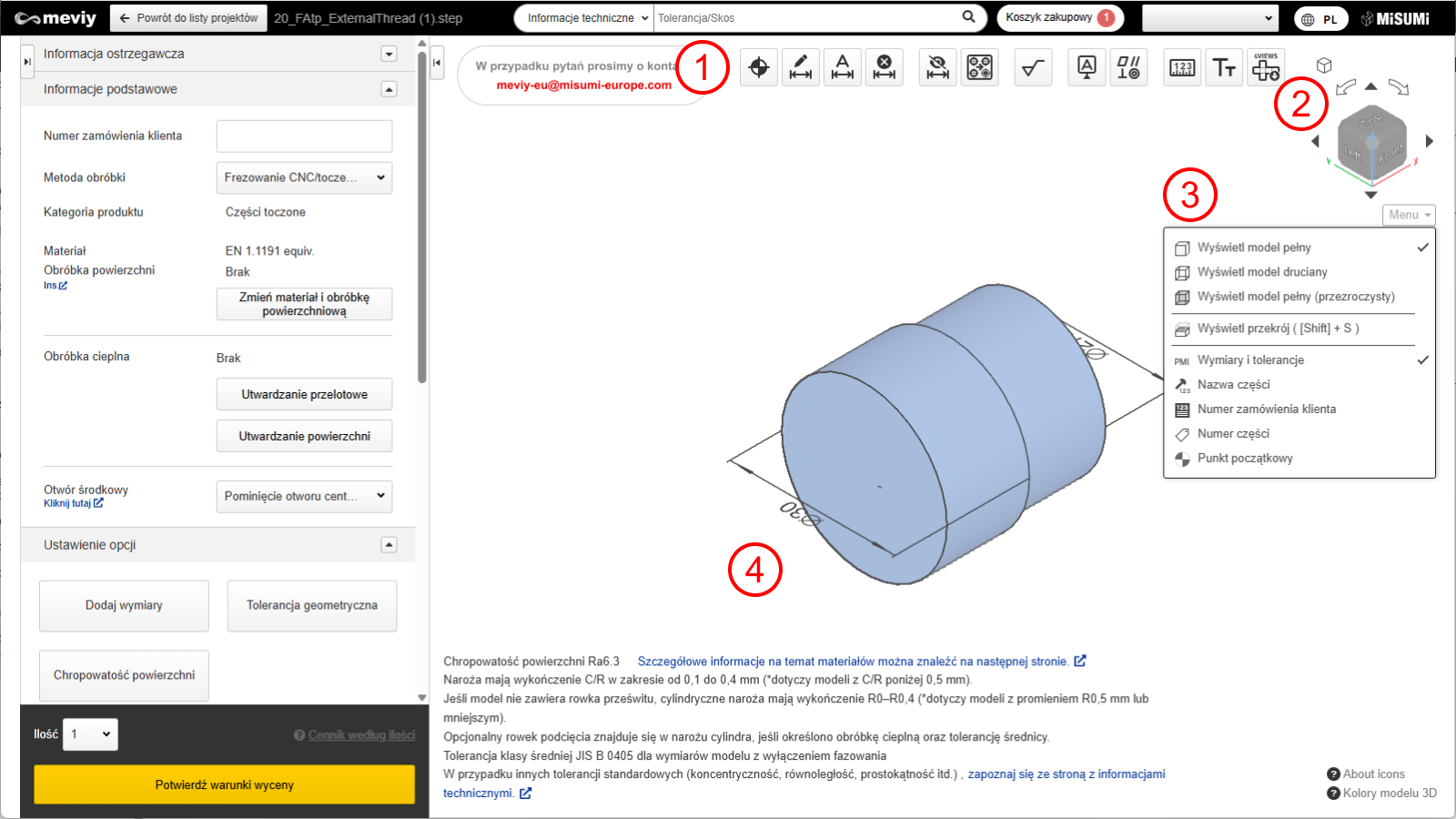

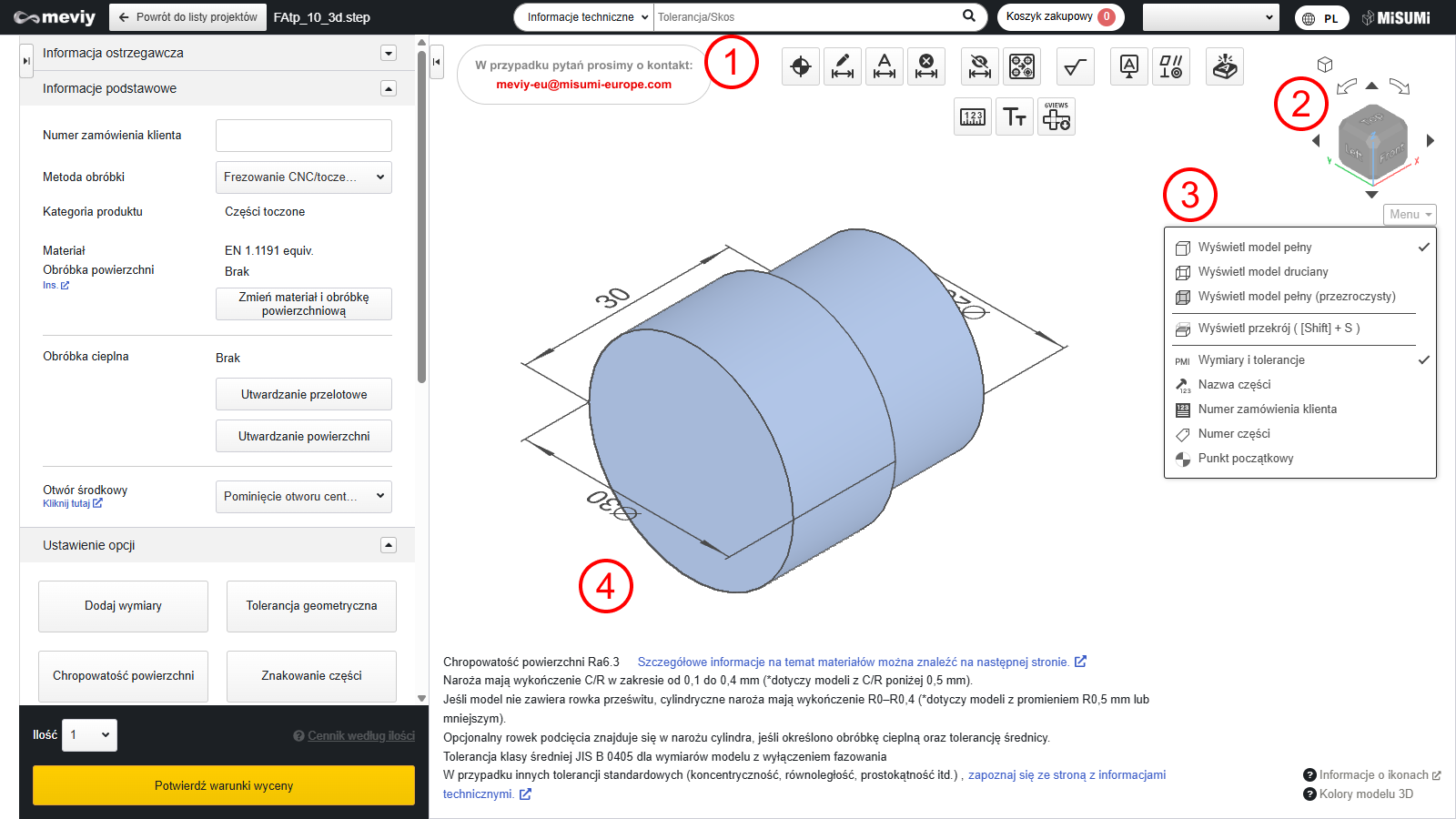

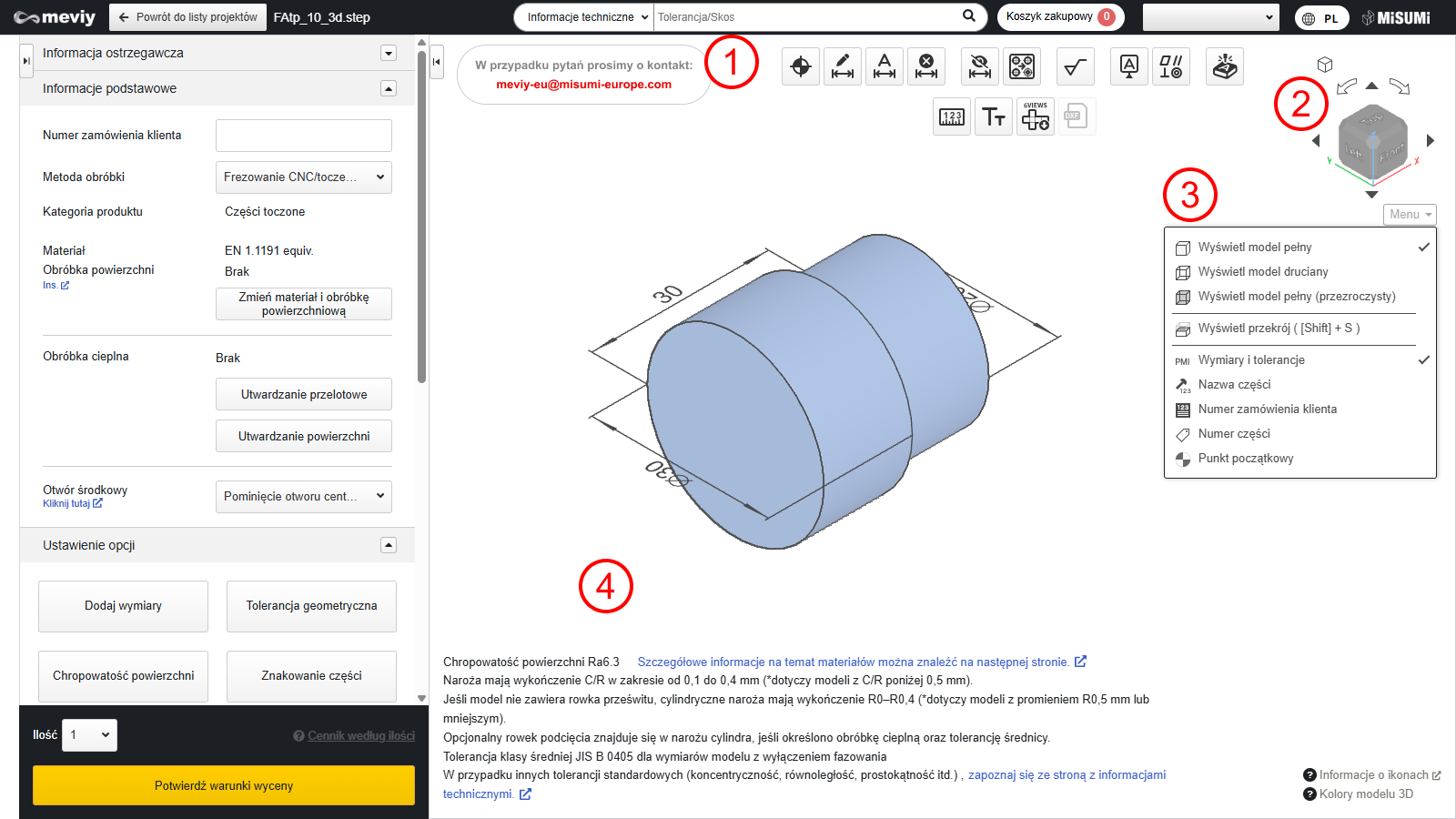

Poniżej opisano nazwy poszczególnych narzędzi oraz ich funkcje.

Co można zrobić	Co można zrobić
Ustaw punkt początkowy projektu	Zmień punkt początkowy modelu
Dodaj wymiary i tolerancje wymiarowe	Dodawanie i usuwanie wymiarów oraz tolerancji wymiarowych
Grupowe dodawanie wymiarów współrzędnych na podstawie punktu początkowego	Dodawanie i usuwanie wymiarów oraz tolerancji wymiarowych *Funkcja niedostępna, gdy precyzyjny otwór jest ustawiony jako punkt początkowy.
Usuń dodane wymiary	Dodawanie i usuwanie wymiarów oraz tolerancji wymiarowych
Ukrywa tolerancje wymiarowe wynikające z „Domyślnych ogólnych norm tolerancji dla wymiarów obrabianych”.	Ukrywa tolerancje wymiarowe gwarantowane przez „Domyślne standardy tolerancji ogólnej dla wymiarów obrabianych”.
Rozdziel otwory grupowe	Rozdzielanie otworów grupowych

Co można zrobić	Co można zrobić
Chropowatość powierzchni	Można ustawić Chropowatość powierzchni. → Ustawianie chropowatości powierzchni dla obszaru nieokreślonego
Punkt odniesienia	Można ustawić punkt odniesienia. → Ustaw punkt odniesienia oraz tolerancje kształtu i położenia
Tolerancja geometryczna	Można ustawić tolerancja geometryczna. → Ustaw punkt odniesienia oraz tolerancje kształtu i położenia
Grawerowanie	Dodaj grawerowanie. → Ustawianie grawerowania
Pomiar w modelach 3D	Pomiar w modelach 3D
Zmień rozmiar czcionki wyświetlanej w PMI	Zmiana rozmiaru czcionki
Pobierz obrazy pokazujące model 3D w każdym ortogonalnym kierunku, ułożone zgodnie z projekcją w trzecim kącie	Pobierz obrazy przedstawiające każdy ortogonalny widok modelu 3D, ułożone zgodnie z projekcją trzeciego kąta
2D DXF	Możesz wygenerować dane 2D DXF po potwierdzeniu numeru modelu. → Pobierz pliki 2D DXF

Obracaj kostkę, aby zmienić orientację aktualnie wyświetlanych elementów.

Kliknij [Widok izometryczny], aby powrócić do domyślnej orientacji.

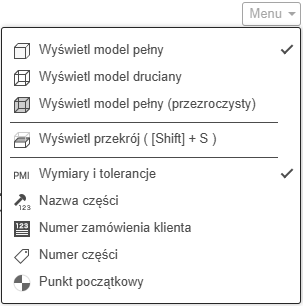

Po najechaniu kursorem na przycisk „Menu” pojawi się menu umożliwiające przełączanie widoczności modelu 3D oraz wyświetlanie/ukrywanie informacji tekstowych.
Tutaj można zmienić sposób wyświetlania modelu 3D oraz przełączać widoczność informacji tekstowych.

PMI (ang. Product Manufacturing Information) to tekstowe informacje o wymiarach i otworach. Ich położenie można zmieniać metodą przeciągania.
