Specyfikacje grawerowania

Maksymalny rozmiar części i obsługiwany materiał

  • 300 mm × 300 mm (jeśli grawerowanie odbywa się na GÓRNEJ/DOLNEJ powierzchni)
  • 200 mm × 200 mm (jeśli grawerowanie odbywa się na PRZEDNIEJ/TYLNEJ powierzchni)
  • 200 mm × 200 mm (jeśli grawerowanie odbywa się na LEWEJ/PRAWEJ powierzchni)
* Zobacz tabelę poniżej, aby zapoznać się z materiałami i obróbką powierzchniową.
KlasyfikacjaMateriałObróbka powierzchniowa
Stal
  • Odpowiednik EN 1.0038
  • Odpowiednik EN 1.0038 (materiał wyżarzony)
  • Odpowiednik EN 1.1206
  • Odpowiednik EN 1.1206 (twardość referencyjna: 20-34HRC)
  • Bez obróbki
  • Niklowanie bezprądowe
  • Chromowanie twarde (Flash Plating)
  • Chromian Trójwartościowy (Przezroczysty)
  • Chromian Trójwartościowy (Czarny)
Stal ulepszana cieplnieOdpowiednik NAK55Bez obróbki
Aluminum
  • Odpowiednik EN AW-2017
  • Odpowiednik EN AW-5052
  • Odpowiednik EN AW-6061
  • Odpowiednik EN AW-7075
    • Bez obróbki
    • Anodowanie Bezbarwne
    • Anodowany Na czarno
Stal nierdzewna
  • Odpowiednik EN 1.4305
  • Odpowiednik EN 1.4301
  • Odpowiednik EN 1.4401
  • Odpowiednik EN 1.4016
Bez obrobki
*Dla produktów po obróbce powierzchniowej grawerowanie wykonywane jest po tej obróbce.

Metoda obróbki

  • Grawerowanie wykonywane jest metodą cięcia laserowego lub obróbki mechanicznej.
  • *Nie ma możliwości wyboru metody grawerowania
  • *Dla produktów po obróbce powierzchniowej stosowana jest następująca kolejność:
  •  - Cięcie laserowe: po obróbce powierzchniowej
  •  - Obróbka mechaniczna: przed obróbką powierzchniową

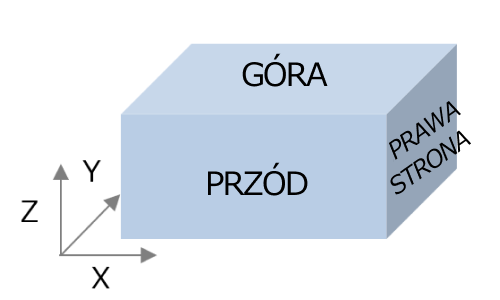

Możliwe lokalizacje grawerowania

Instrukcje grawerowania można umieszczać na powierzchniach GÓRNEJ, DOLNEJ, PRZEDNIEJ, TYLNEJ, LEWEJ i PRAWEJ (płaskich).

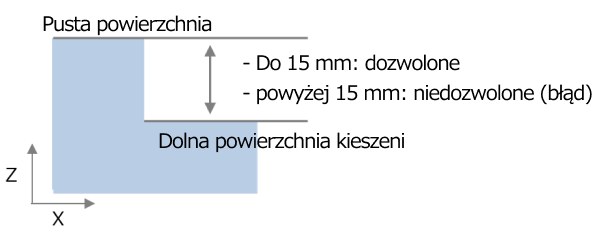

*Płaskie powierzchnie kieszeni o głębokości do 15 mm również mogą być grawerowane.

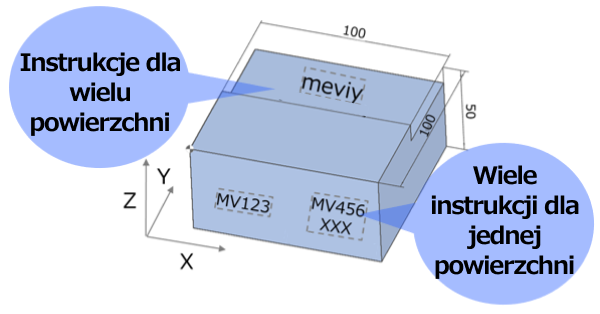

Dostępna liczba ustawień grawerowania

Możliwe jest ustawienie kilku grawerów na różnych powierzchniach.

Specyfikacja znaków

  • 3–15 mm (można określić z krokiem co 1 mm)
  • 17,5–30 mm (można określić z krokiem co 2,5 mm)
  • Czcionka (rodzaj, odstępy) oraz interlinia nie mogą być określane.
  • Rozmiar liter grawerowanych ma jedynie charakter orientacyjny. Dokładność wymiarowa nie jest gwarantowana.

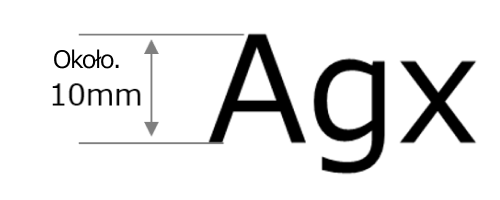

Definicja rozmiaru znaku grawerowanego wygląda następująco:
Np. przy określeniu rozmiaru czcionki 10 mm

Opis kąta

  • Kąt można określić w krokach co 45 stopni (od 0 do 360 stopni).
  • 　*Kąt jest jedynie przybliżoną wartością standardową. Dokładność kąta nie jest gwarantowana.

Czas realizacji

Normalny czas dostawy (11- dni), usługa długiego czasu dostawy (25- dni).

*Nie ma dodatkowej daty dostawy z powodu grawerowania.

Kontrola jakości

  • Uwagi dotyczące jakości grawerowania:
  • 1. Na obszarze grawerowania mogą wystąpić gratu oraz ślady przypalenia.
  • 2. Niektóre znaki mogą być niewyraźne, jeśli rozmiar znaku wynosi 3 do 5 mm.
  • 3. W zależności od materiału i obróbki powierzchniowej znaki mogą być rozmazane.
  • 4. Rozmiar i kąt liter mają jedynie charakter orientacyjny. Dokładność wymiarowa nie jest gwarantowana.
  • 5. W zależności od treści znaków, ich rzeczywisty rozmiar może się różnić od zadanego.
  • 6. W przypadku dużej długości grawerowania (np. powyżej 90 mm) mogą wystąpić rozbieżności w odstępach i wysokości liter.
Informacje dotyczące jakości grawerowania można znaleźć na następującej stronie.
