Specyfikowalne tolerancje wymiarowe

Ogólne zasady

W przypadku braku oznaczeń tolerancji w modelu CAD 3D, użytkownik może samodzielnie je dodać.
Elementy kształtu i minimalne zakresy wartości dla tolerancji

[mm]

Stal, Stal Wstępnie Hartowana, Stal Nierdzewna, Aluminium
Element kształtowy ①/Element kształtowy ②Powierzchnia półfabrykatuKieszeniePrecyzyjne otwory/inne typy otworówPrecyzyjne otwory szczelinoweOtwory proste (bez precyzji)
Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe
Powierzchnia półfabrykatu *10,10,040,040,040,2
Kieszenie *2
Precyzyjne otwory/inne typy otworów
Precyzyjne otwory szczelinowe
Otwory proste (bez precyzji)
Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe
* Przy tolerancji poniżej 0,2 nie można zastosować pasywacji trójwartościowym chromianem (clear).

[mm]

Żywica
Element kształtowy ①/Element kształtowy ② Powierzchnia półfabrykatu Kieszenie Precyzyjne otwory/inne typy otworów Precyzyjne otwory szczelinowe Otwory proste (bez precyzji) Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe
Powierzchnia półfabrykatu *1 0,1 0,1 0,1 0,1 0,2
Kieszenie *2
Precyzyjne otwory/inne typy otworów
Precyzyjne otwory szczelinowe
Otwory proste (bez precyzji) Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe

[mm]

  • Polerowany płaskownik
  • (Odpowiednik EN 1.0038 (płaskownik), Odpowiednik EN 1.1191 (płaskownik), Odpowiednik EN 1.4301 (płaskownik), Odpowiednik EN AW-6063 (płaskownik))
Element kształtowy ①/Element kształtowy ② Powierzchnia pusta Kieszenie Otwory precyzyjne/inne typy otworów Precyzyjne otwory szczelinowe Otwory proste (bez precyzji) Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe
Powierzchnia półfabrykatu *1 0,2 0,2 0,2 0,2 0,2
Kieszenie *2
Precyzyjne otwory/inne typy otworów
Precyzyjne otwory szczelinowe
Otwory proste (bez precyzji) Otwory gwintowane/otwory z łbem stożkowym/otwory szczelinowe
*1 Powierzchnia pusta: Cała powierzchnia wykorzystywana do wymiarów zewnętrznych.
*1 Powierzchnia pusta
*2 Kieszeń: Powierzchnia cięcia inna niż powierzchnia pusta.
*2 Kieszeń

Tolerancje otworów zgrupowanych

System nie rozpoznaje automatycznie, że otwory znajdujące się na jednej linii mają wspólną tolerancję. Należy jawnie przypisać tolerancję każdemu otworowi.
Jeśli różne otwory mają mieć różne tolerancje, należy rozdzielić ich grupowanie.

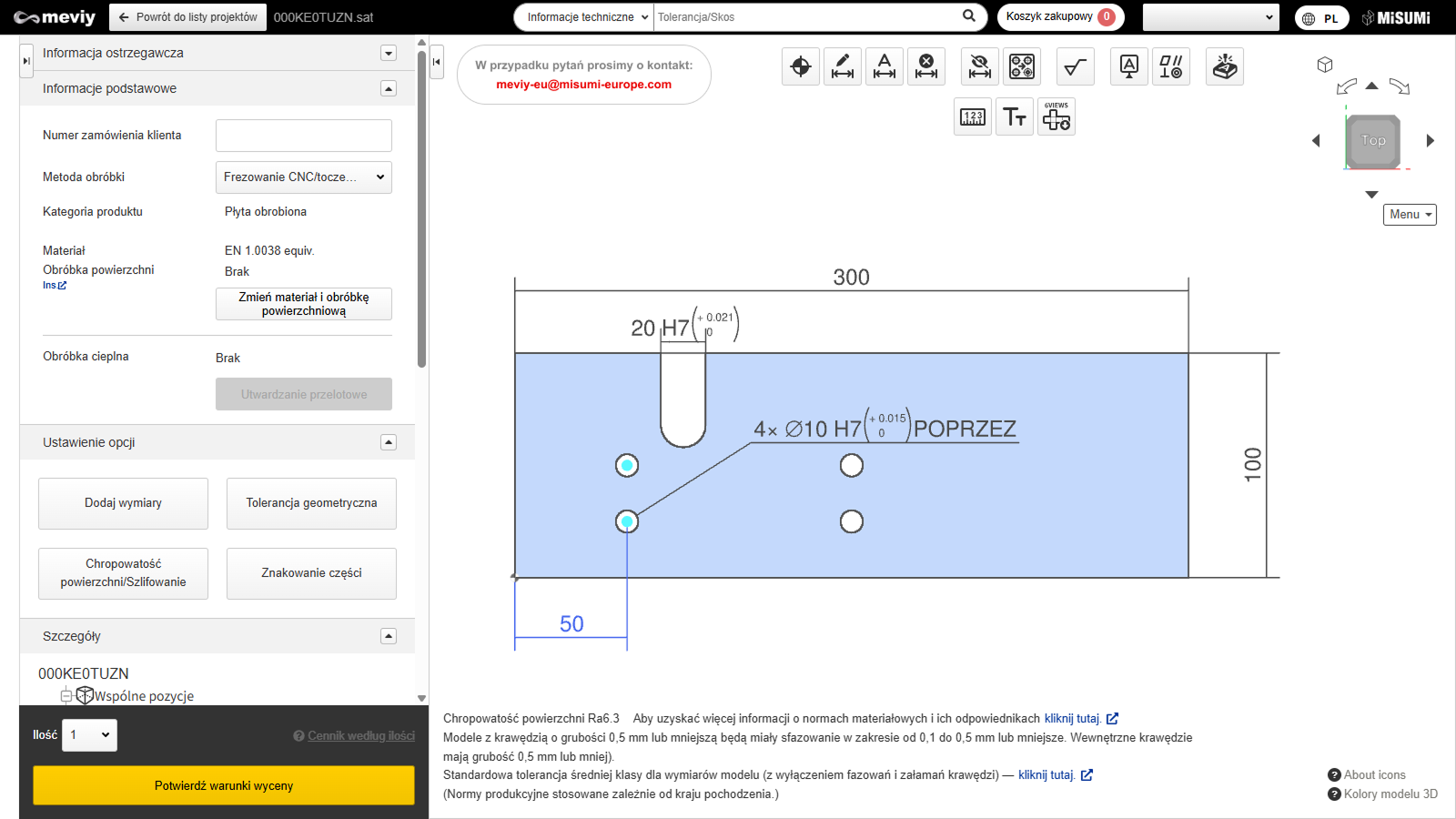

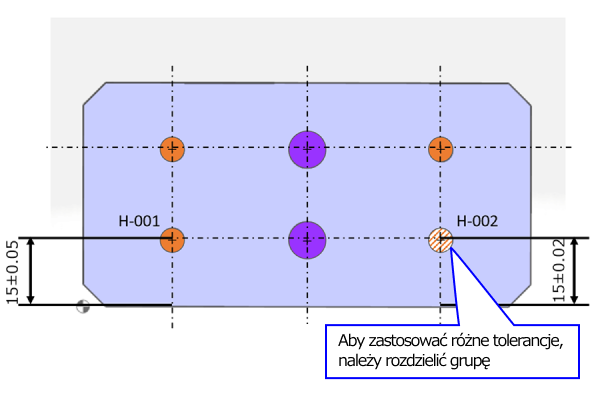

Jeśli chcesz określić różne tolerancje wymiarów dla H-001 i H-002, musisz najpierw podzielić grupę.

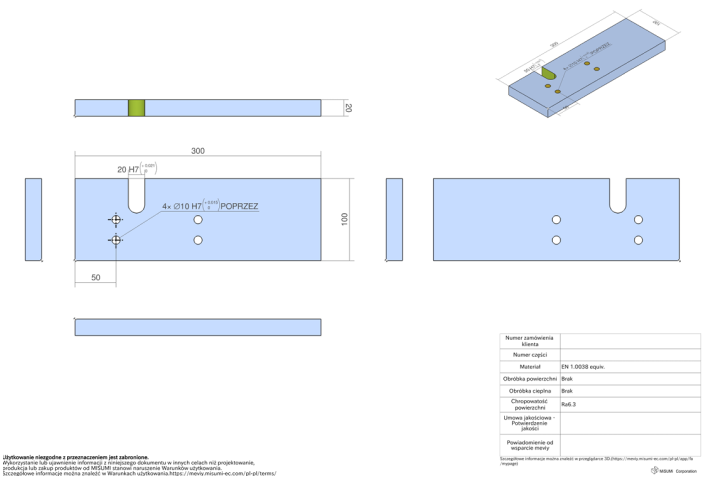

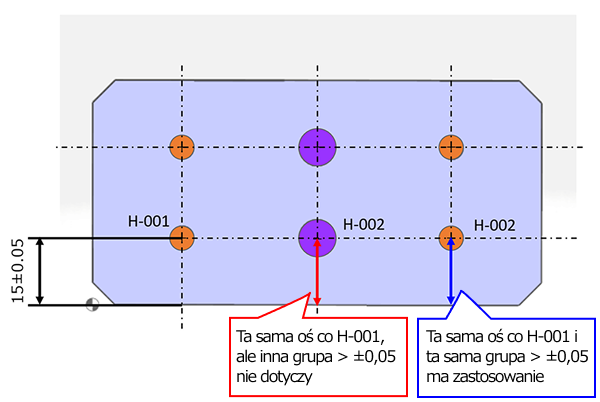

*Należy pamiętać, że powyższa reguła nie ma zastosowania, jeśli określono tolerancję wymiarową między otworami.

Ważne informacje o tolerancjach otworów precyzyjnych

Minimalna tolerancja dla otworów precyzyjnych to zazwyczaj 0,04 mm, ale w niektórych przypadkach – 0,2 mm (np. dla otworów przelotowych z tolerancją po obu stronach).

*Pomarańczowy obszar to zakres efektywnej głębokości precyzyjnego otworu.

Otwory 0-stopniowe/1-stopniowe (otwory z pogłębieniem stożkowym), ślepe
Otwór 0-stopniowy/1-stopniowy (otwór z pogłębieniem stożkowym), ślepy
Otwór 0-stopniowy/1-stopniowy (otwór z pogłębieniem stożkowym), ślepy
Otwór 0-stopniowy/1-stopniowy (otwór z pogłębieniem stożkowym), ślepy
⇒ Minimalna wartość tolerancji (zakres): 0,04
Otwory 0-stopniowe, przelotowe
Otwór 0-stopniowy, poprzez
Specyfikacja tolerancji wymiarowej po stronie efektywnej głębokości ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór 0-stopniowy, przelotowy
Specyfikacja tolerancji wymiarowej po stronie efektywnej głębokości i po stronie przeciwnej ⇒ minimalna wartość tolerancji (zakres): 0,2
Otwór 0-stopniowy, przelotowy
Otwór 0-stopniowy, przelotowy
Specyfikacja tolerancji wymiarowej otworów przelotowych o pełnej długości i efektywnej głębokości ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwory 1-stopniowe (z pogłębieniem), przelotowe
Otwór 1-stopniowy (z pogłębieniem), przelotowy Otwór 1-stopniowy (z pogłębieniem), przelotowy
Otwór 1-stopniowy (z pogłębieniem), przelotowy Otwór 1-stopniowy (z pogłębieniem), przelotowy
Specyfikacja tolerancji wymiarowej na górnej stronie ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór 1-stopniowy (z pogłębieniem), przelotowy
Jeśli dolny stopień stanowi całkowitą długość efektywnej głębokości, specyfikacja tolerancji wymiarowej dolnej strony stopnia ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór 1-stopniowy (z pogłębieniem), przelotowy
Jeśli dolny stopień nie stanowi całkowitej długości efektywnej głębokości, specyfikacja tolerancji wymiarowej dolnej strony stopnia ⇒ minimalna wartość tolerancji (zakres): 0,2
Otwory dwustopniowe
Otwór dwustopniowy Otwór dwustopniowy
Otwór dwustopniowy Otwór dwustopniowy
Specyfikacja tolerancji wymiarowej po stronie stopnia przy ustalonej efektywnej głębokości ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór dwustopniowy Otwór dwustopniowy
Specyfikacja tolerancji wymiarowej efektywnej głębokości środkowego stopnia i przeciwległej strony ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór dwustopniowy Otwór dwustopniowy
Specyfikacja tolerancji wymiarowej efektywnej głębokości środkowego stopnia i przeciwległej strony ⇒ minimalna wartość tolerancji (zakres): 0,04
Otwór dwustopniowy
Specyfikacja tolerancji wymiarowej efektywnej głębokości środkowego stopnia i przeciwległej strony ⇒ minimalna wartość tolerancji (zakres): 0,2
Otwór dwustopniowy
Specyfikacja tolerancji wymiarowej stopni o ustalonej efektywnej głębokości i przeciwległej stronie ⇒ minimalna wartość tolerancji (zakres): 0,2
