Rozwiązywanie problemów z błędami wyceny części z blachy

  • Podczas przesyłania modelu do systemu meviy może wystąpić błąd o nazwie „Błąd wyceny”.
  • Poniżej przedstawiono możliwe przyczyny tych błędów, sposoby ich rozwiązania oraz przykłady komunikatów.
Co to jest błąd wyceny? Przypadek 1: Nieobsługiwany format pliku Przypadek 2: Nieobsługiwany kształt Przypadek 3: Nieobsługiwana grubość blachy Przypadek 4: Niejednolita grubość blachy Przypadek 5: Zbyt mała odległość między cechami Przypadek 6: Zbyt mała odległość otworu od gięcia Przypadek 7: Zbyt mała wysokość gięcia Przypadek 8: Kolizja podczas gięcia Przypadek 9: Nierozpoznany kształt otworu Przypadek 10: Błąd rozpoznania kształtu (deformacja modelu)

Co to jest błąd wyceny?

Błąd wyceny oznacza sytuację, w której system meviy nie może automatycznie wygenerować wyceny na podstawie przesłanego modelu 3D.

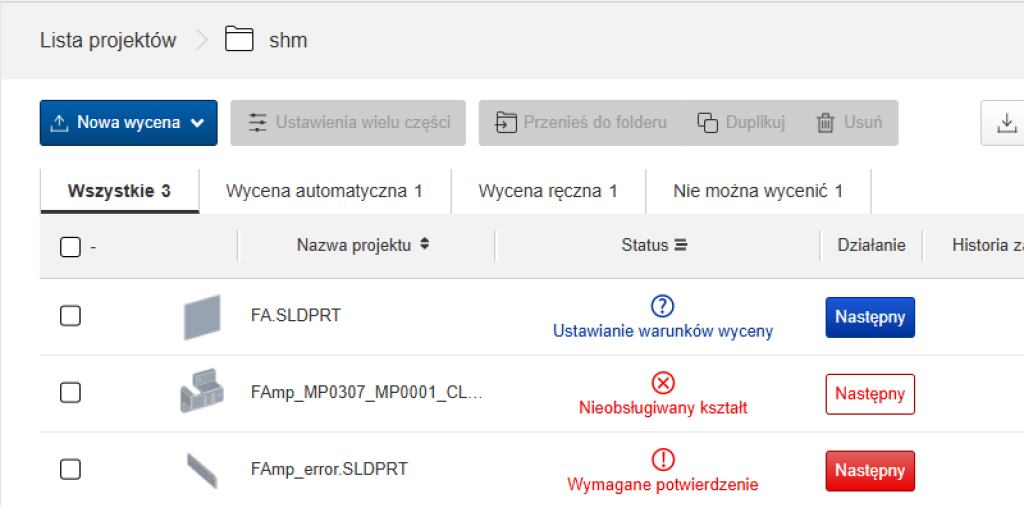

Jak sprawdzić błąd na liście projektów?

  • Po przesłaniu modelu, na liście projektów pojawi się ikona „!” lub „×”, jeśli model nie może być wyceniony automatycznie.
  • W takim przypadku otwórz 3D Viewer i sprawdź szczegóły błędu w kolumnie „Precaution” (Ostrzeżenia)

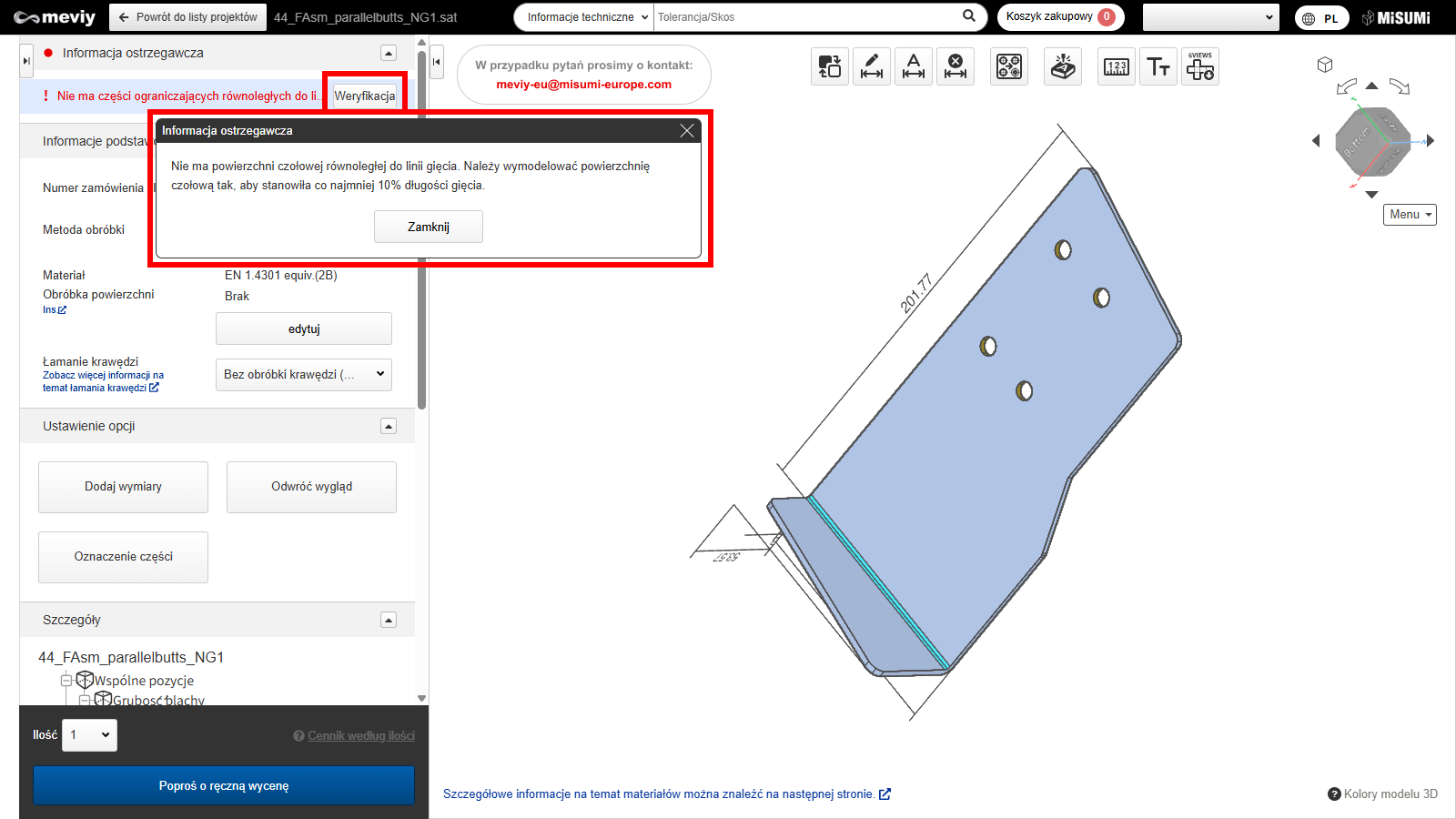

Jak sprawdzić komunikaty o błędach w 3D Viewerze?

  • Otwórz 3D Viewer.
  • Sprawdź zakładkę „Precaution” (Ostrzeżenia).
  • Kliknij „Check”, aby zobaczyć szczegóły błędu i zakresy dostępne dla automatycznej wyceny.
  • W przypadku niektórych błędów zakres może nie być pokazany.

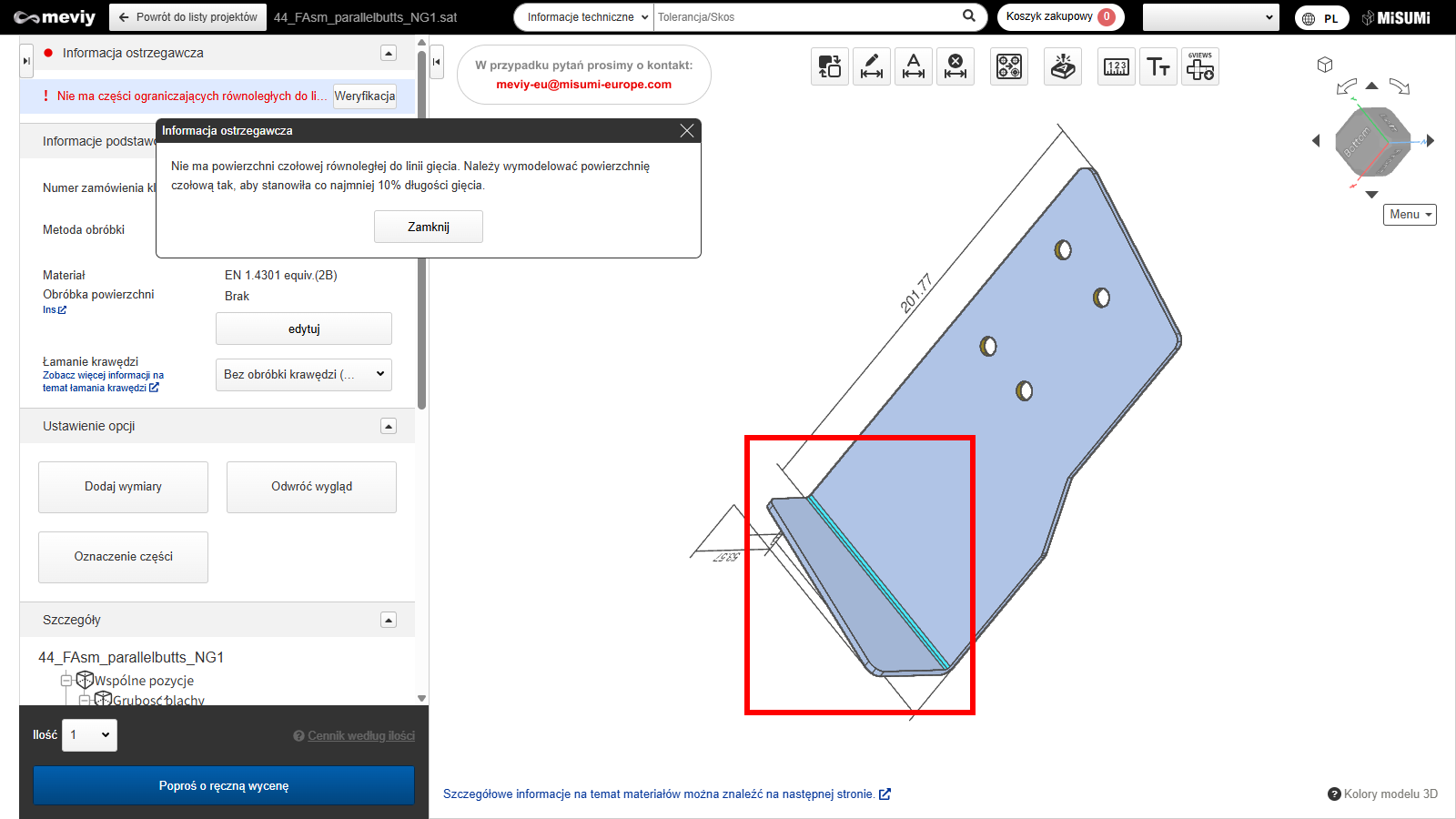

Jak zlokalizować miejsce błędu?

  • Kliknij przycisk „Confirm” (Potwierdź), aby zaznaczyć miejsce błędu bezpośrednio na modelu 3D.
  • Po jego usunięciu możliwa będzie automatyczna wycena.

Przypadek 1: Nieobsługiwany format pliku

  • Ten błąd występuje, gdy przesłano format lub rozszerzenie 3DCAD, które nie jest obsługiwane przez meviy.
  • Aby rozwiązać ten problem, sprawdź formaty obsługiwane przez meviy i prześlij ponownie plik w obsługiwanym formacie.

Uwagi

  • Poniżej znajdują się formaty i rozszerzenia plików, które można przesłać do serwisu meviy.

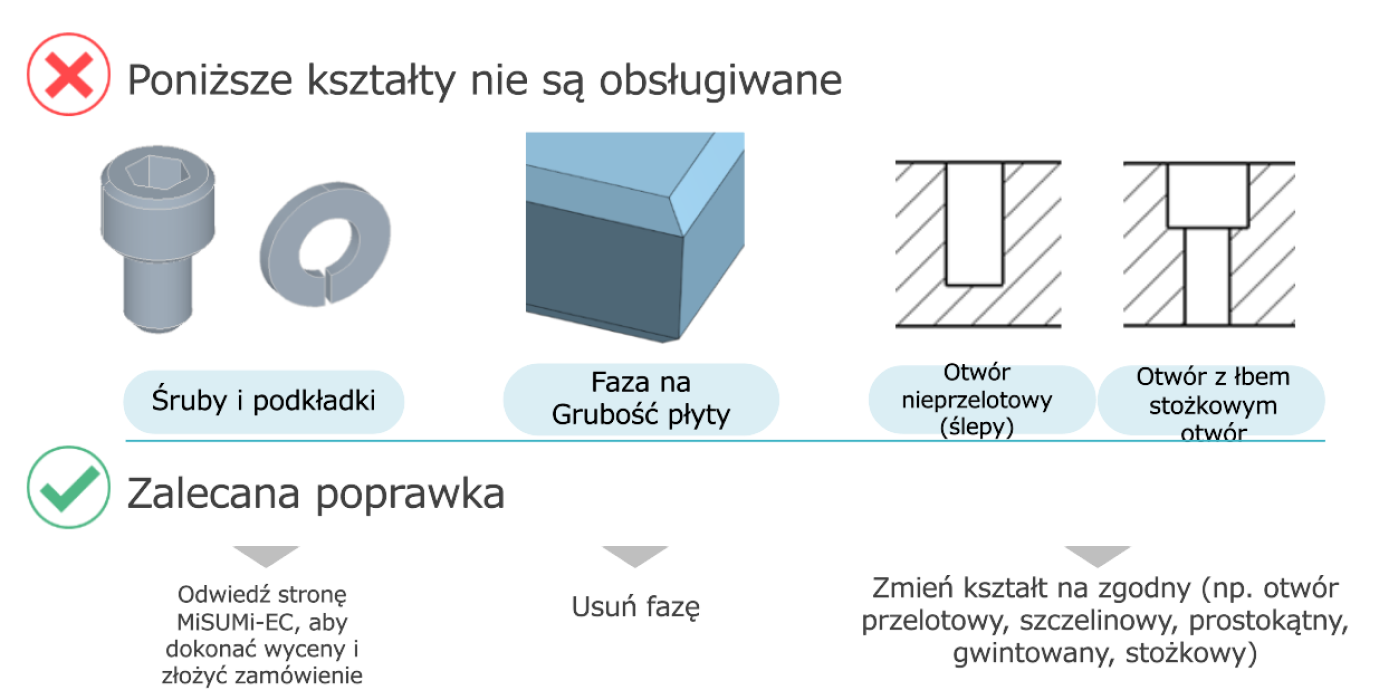

Przypadek 2: Nieobsługiwany kształt

  • Ten błąd jest spowodowany przesłaniem kształtu, który nie kwalifikuje się do automatycznej wyceny w usłudze Blacha firmy meviy.
  • Aby rozwiązać ten problem, sprawdź kształty, które można wycenić, i odpowiednio zmodyfikuj model.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetli się następujący komunikat, oznacza to ten błąd.
  • – „Wystąpił błąd kształtu nieobsługiwanego”.

Uwagi

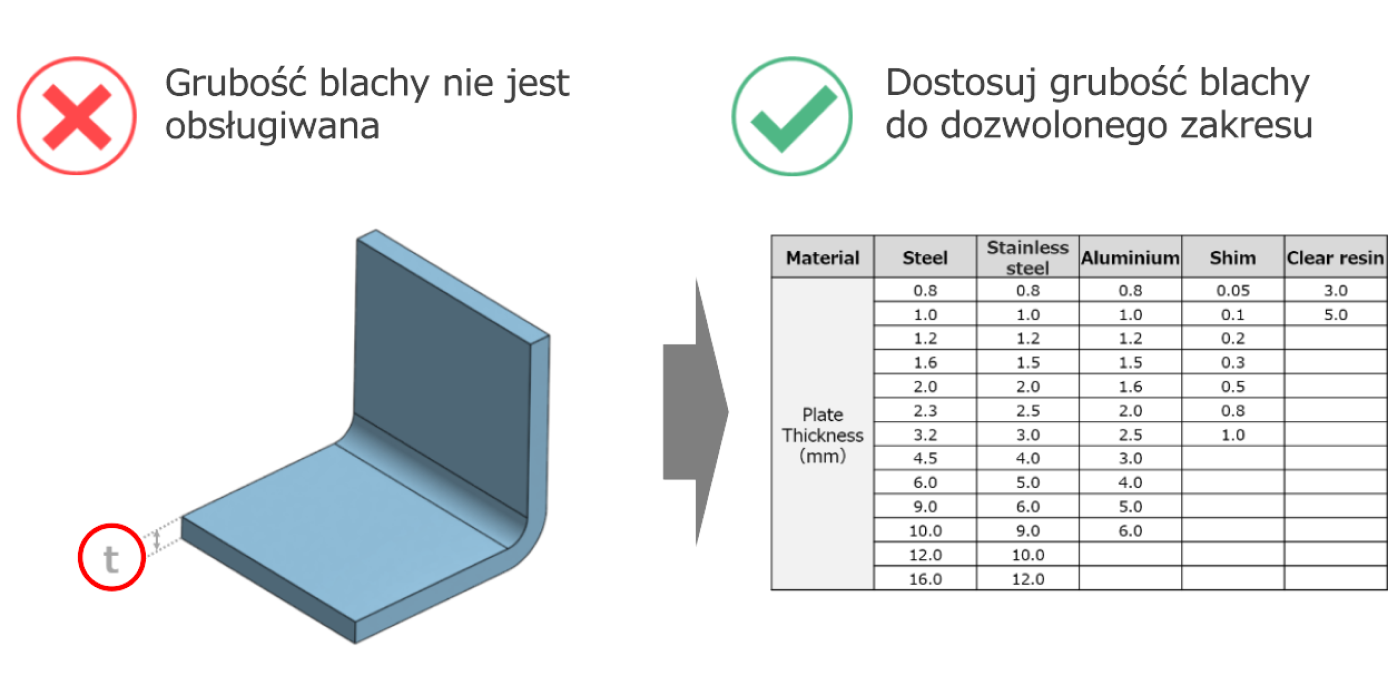

Przypadek 3: Nieobsługiwana grubość blachy

  • Ten błąd występuje, gdy żądana grubość blachy nie jest obsługiwana.
  • Aby rozwiązać ten problem, zmodyfikuj model tak, aby odpowiadał odpowiednim grubościom blachy.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „Nie ma obsługiwanych grubości blachy”.

Uwagi

  • Grubość części musi odpowiadać jednej z grubości obsługiwanych przez meviy Sheet Metal.

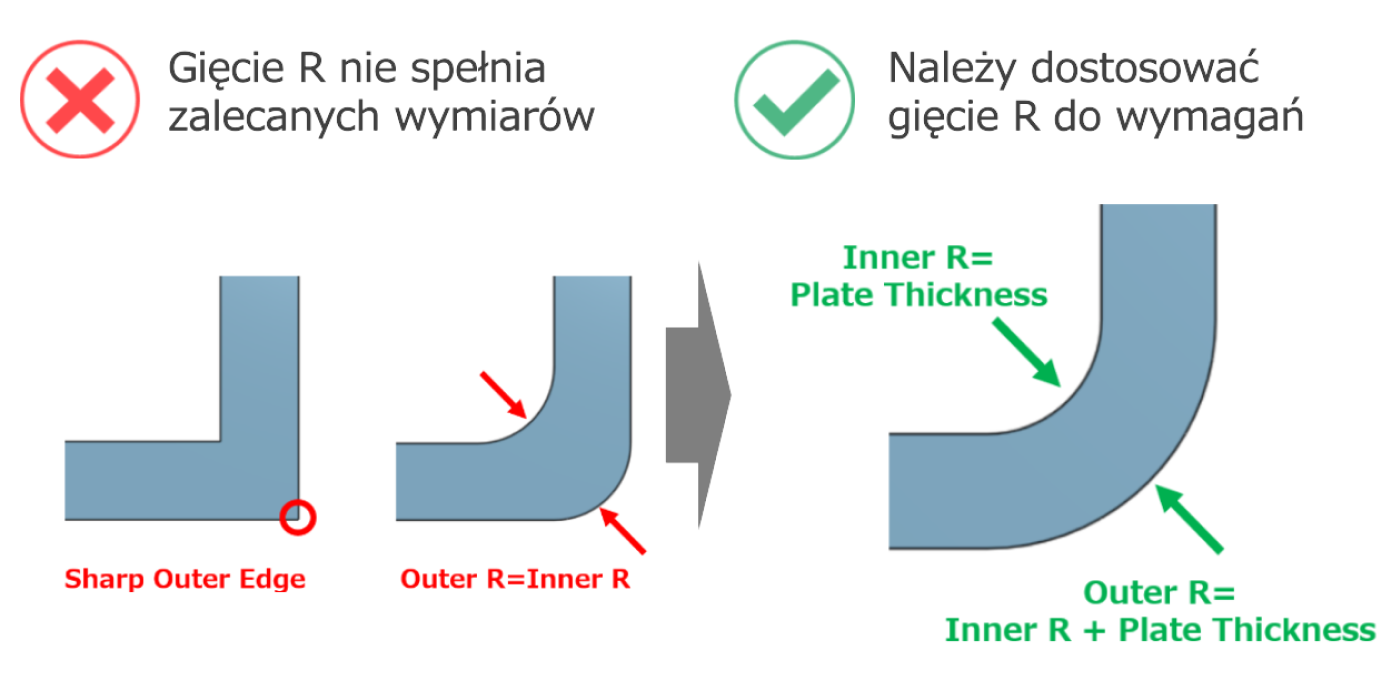

Przypadek 4: Niejednolita grubość blachy

  • Ten błąd występuje, gdy grubość blachy nie jest stała podczas modelowania lub gdy ustawienie długości R nie mieści się w prawidłowym zakresie.
  • Aby rozwiązać ten problem, zmodyfikuj model, aby uzyskać jednolitą grubość blachy.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „Grubość blachy modelu jest nierównomierna”.

Uwagi

  • Wytyczne dotyczące modelowania blach znajdują się poniżej.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania＞Podstawowe zasady modelowania

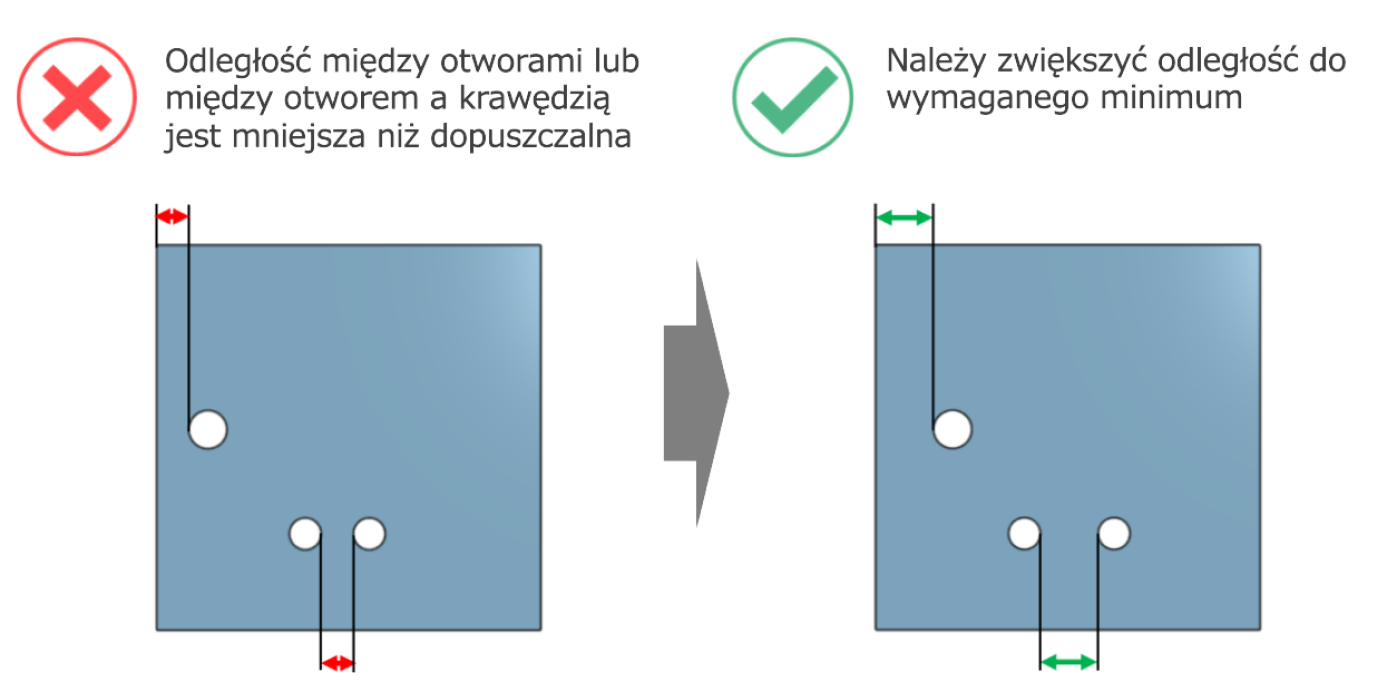

Przypadek 5: Zbyt mała odległość między cechami

  • Ten błąd występuje, gdy odległość między otworami a powierzchniami czołowymi lub między otworami jest mniejsza niż wartość graniczna.
  • Aby rozwiązać ten problem, należy zwiększyć odległość między otworem a powierzchnią czołową/otworem.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „XX i XX są zbyt blisko siebie”.

Uwagi

  • Minimalne odległości między otworami a powierzchniami czołowymi/otworami podano poniżej.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania＞Zakres ograniczeń obróbki



  • Proszę również skorzystać z funkcji pomiaru, aby sprawdzić odległość.
  • → [FA Części z blachy] Ustawienia wyceny＞Pomiar modeli 3D



  • W razie jakichkolwiek pytań prosimy o kontakt z działem wsparcia meviy w celu uzyskania ręcznej wyceny. Pomoc dotycząca ręcznej wyceny znajduje się poniżej.
  • →Ustawienia warunków wyceny＞[FA Części z blachy] Ustawienia wyceny＞Informacje o ręcznej wycenie

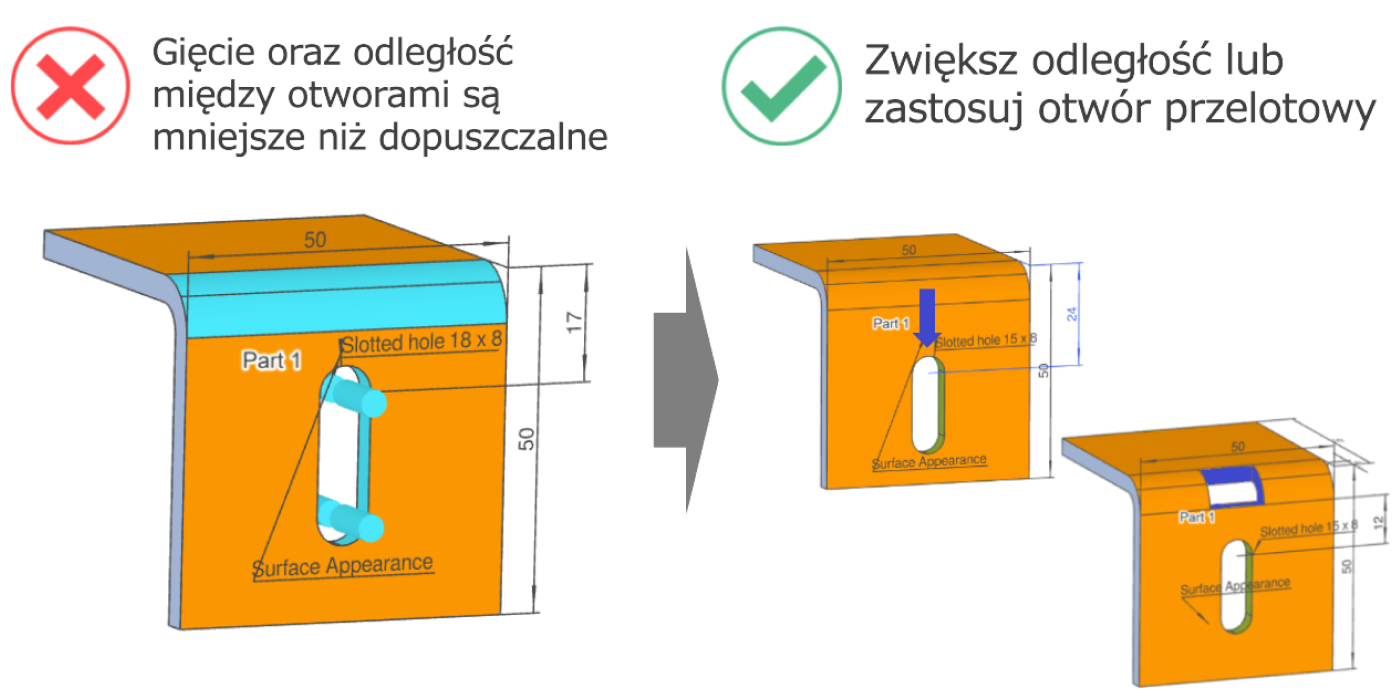

Przypadek 6: Zbyt mała odległość otworu od gięcia

  • Ten błąd występuje, gdy odległość między zagięciem a otworem jest mniejsza niż limit.
  • Aby rozwiązać ten problem, należy zwiększyć odległość między zagięciem a otworem lub utworzyć otwór na linii zagięcia (otwór przelotowy).

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „XX i XX są zbyt blisko siebie”.

Uwagi

  • Poniżej podano minimalną odległość między otworem a zagięciem.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania
    ＞Zakres ograniczeń obróbki



  • Zasady dotyczące otworów na linii zagięcia znajdują się poniżej.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania＞Zakres ograniczeń obróbki



  • W razie pytań prosimy o ręczną wycenę przez wsparcie meviy. Pomoc dotycząca ręcznej wyceny znajduje się poniżej.
  • →Ustawienia warunków wyceny＞[FA Części z blachy] Ustawienia wyceny＞Informacje o ręcznej wycenie

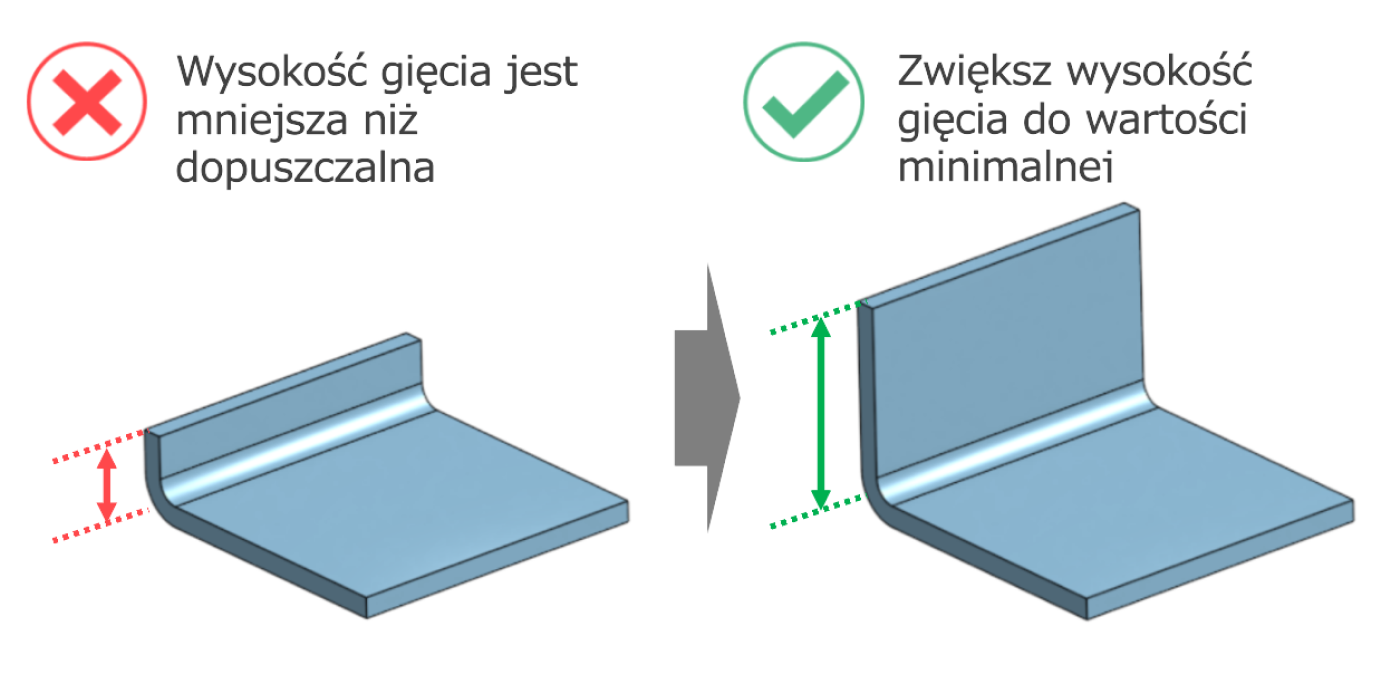

Przypadek 7: Zbyt mała wysokość gięcia

  • Ten błąd występuje, gdy wysokość gięcia jest poniżej limitu.
  • Aby rozwiązać ten problem, należy zwiększyć wysokość gięcia do wystarczającej wartości.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „Wysokość gięcia jest zbyt mała”.

Uwagi

  • Minimalne wysokości gięcia podano poniżej.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania ＞Zakres ograniczeń obróbki

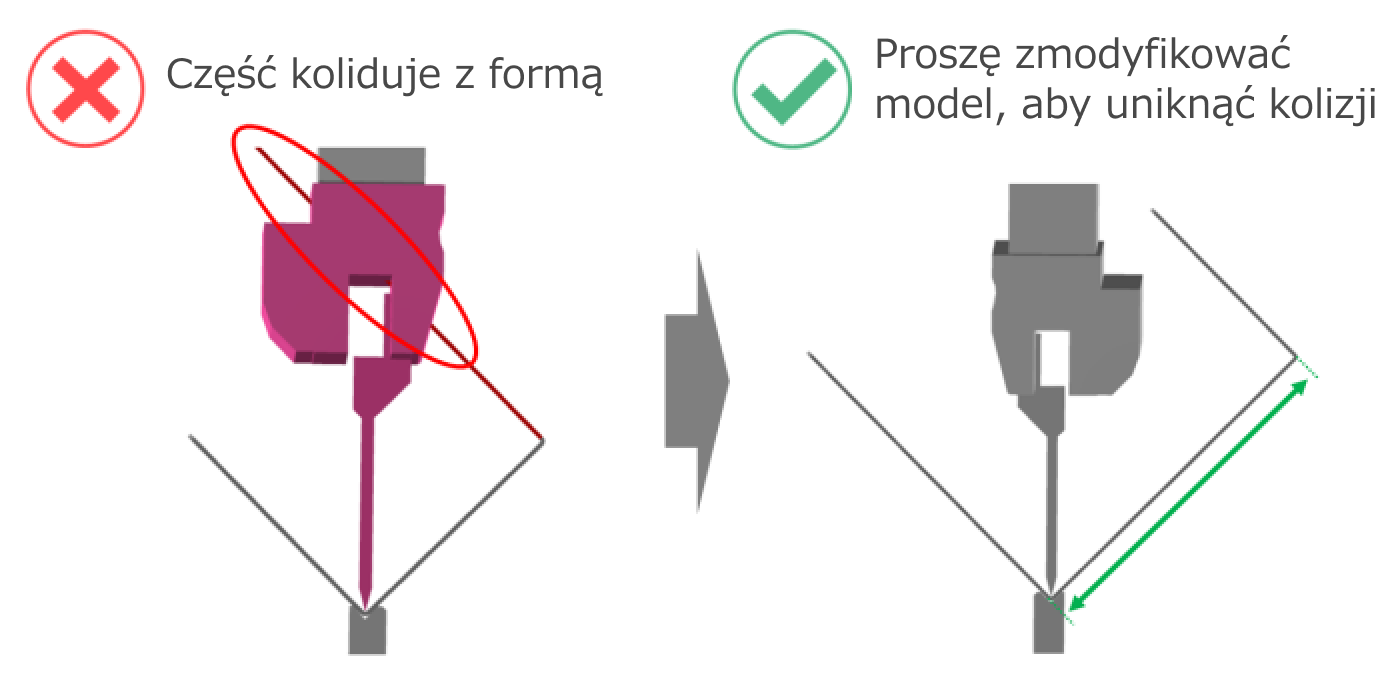

Przypadek 8: Kolizja podczas gięcia

  • Ten błąd występuje, gdy geometria części powoduje kolizję podczas gięcia.
  • Aby rozwiązać ten problem, zmodyfikuj projekt części, aby uniknąć kolizji.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „Podczas gięcia występuje kolizja między częścią a formą”.

Uwagi

  • Poniżej znajdują się wytyczne dotyczące kolizji matrycy podczas gięcia.
  • → [FA Części mechaniczne] Części z blachy＞Wytyczne dotyczące projektowania＞Warunki gięcia

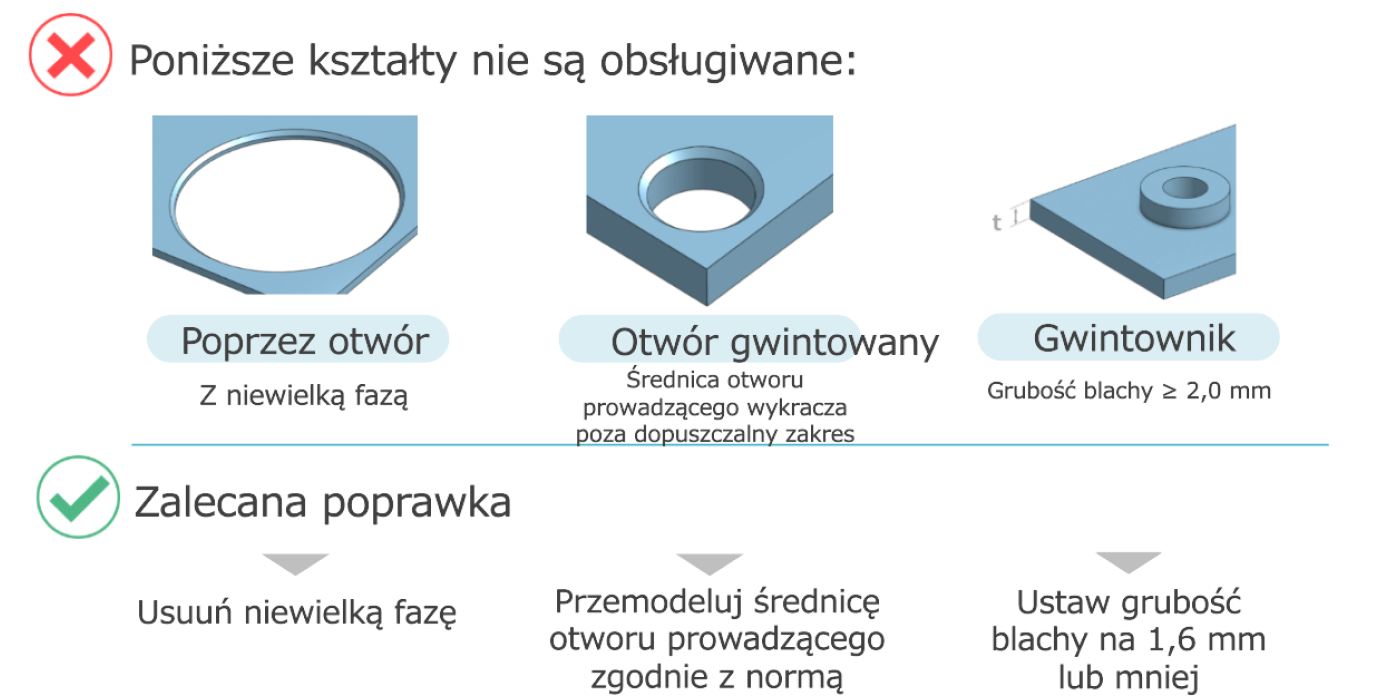

Przypadek 9: Nierozpoznany kształt otworu

  • Ten błąd występuje, gdy kształt otworu nie jest rozpoznawany.
  • Aby rozwiązać ten problem, należy zmienić otwór na kształt obsługiwany i ponownie przesłać plik.

Wskazówka

  • Jeśli w przeglądarce 3D wyświetlany jest następujący komunikat, oznacza to ten błąd.
  • – „Nieobsługiwany kształt otworu”.

Uwagi



Przypadek 10: Błąd rozpoznania kształtu (deformacja modelu)

  • Ten błąd występuje, gdy jakość przesłanych danych CAD 3D jest nieodpowiednia, a kształt ulega deformacji podczas ładowania programu meviy.
  • Jeśli kształt jest zdeformowany, spróbuj wykonać poniższe czynności, aby sprawdzić, czy można uzyskać wycenę.

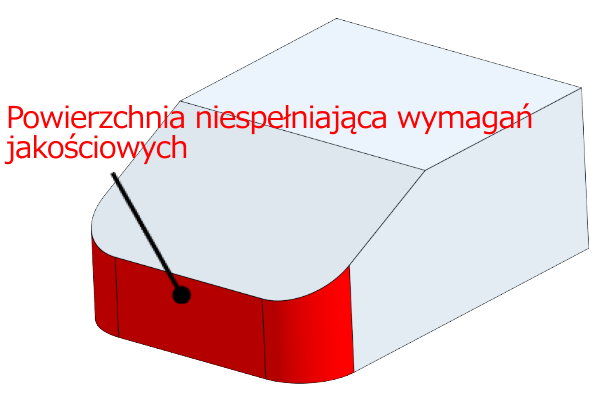

Stan danych oryginalnych

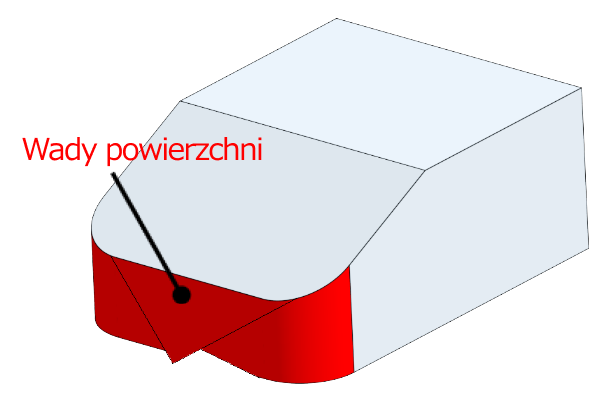

Stan po załadowaniu programu meviy

Wskazówka

  • Jeśli w przeglądarce 3D wyświetli się następujący komunikat, oznacza to ten błąd.
  • – „W modelu występuje błąd kształtu”.
  • – „Nie można załadować pliku”.

1. Sprawdź kształt przesłanych danych CAD 3D

  • Sprawdź kształt przesłanych danych CAD 3D.
  • Jeśli występuje problem z kształtem, popraw go i prześlij model ponownie.

Uwagi

  • Kontrola wizualna
  • – Czy są jakieś skręcone powierzchnie?
  • – Czy w widoku przekroju widoczne są niezamierzone elementy geometryczne?
  • – Czy są jakieś bardzo małe kształty lub szczeliny?
  • Potwierdzenie metody tworzenia kształtu
  • – Czy są jakieś kształty 3D utworzone bez szkiców?
  • – Kształty utworzone poprzez importowanie linii z pliku DXF
  • – Kształty utworzone przy użyciu geometrii referencyjnej lub geometrii części współpracujących
  • – Czy są jakieś przecinające się linie utworzone przez przecinające się otwory?
  • – itp.
  • Potwierdzenie za pomocą narzędzi kontrolnych
  • – Sprawdź, czy nie ma niespójnych kształtów
Jeśli nie ma żadnych problemów z kształtem lub jeśli sytuacja nie uległa poprawie po ponownym przesłaniu poprawionego pliku, przejdź do następnego kroku “2.

２．Zmiana formatu pliku

Prześlij ponownie plik w innym formacie pliku CAD 3D niż ten, który został przesłany.

Uwagi

  • – Jeśli meviy obsługuje natywny format pliku CAD 3D, którego używasz, spróbuj zacytować w formacie natywnym.
  • – Jeśli używasz formatu pośredniego, spróbuj zacytować w formacie STEP lub Parasolid.
Jeśli modyfikacja geometrii i zmiana formatu pliku nie poprawią sytuacji, skontaktuj się z naszym działem pomocy technicznej.
