Podstawowe zasady modelowania

Zasady modelowania: Gięcie Przykład
Grubość blachy powinna być jednakowa na całym modelu.
  • Projektuj wewnętrzny promień gięcia (R wew.) zgodnie z poniższym zakresem: 0 ≤ Promień wewnętrzny ≤ Grubość
  • Zewnętrzny promień gięcia (R zew.) oblicza się jako: R zew. = R wew. + Grubość
  • *Automatyczna wycena nie jest możliwa dla modeli o niejednorodnej grubości. Takie modele można dostosować za pomocą funkcji modyfikacji modelu, co może umożliwić ich automatyczną wycenę.
    Aby uzyskać więcej informacji, kliknij tutaj.

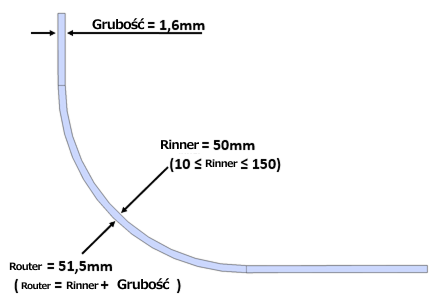

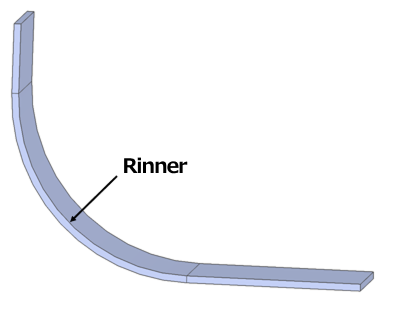

Gięcie z podawaniem materiału (gięcie FR)
  • Wewnętrzny promień gięcia powinien wynosić co najmniej 10.
  • Zewnętrzny promień gięcia to: promień wewnętrzny + grubość.
  • Szczegółowy zakres promieni gięcia przedstawia poniższa tabela.

Grubość [mm] Promień wewnętrzny Rmin Promień zewnętrzny Rmax
0,8 10 150
1,0
1,2
1,5
1,6
2,0 10 (stal Rmin=15)
2,3 15
2,5 10
3,0 30
3,2
