Podkładki regulacyjne, wyrównujące (Shim Plates)

Wybór odpowiednich podkładek regulacyjnych wymaga spełnienia określonych warunków dotyczących geometrii elementu, materiału oraz jego grubości. Szczegółowe dane techniczne przedstawiono poniżej.

Dostępne kształty podkładek

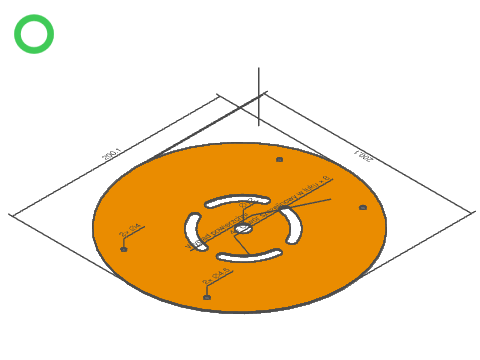

Dostępne: wycięcia / otwory przelotowe / otwory o dowolnym kształcie

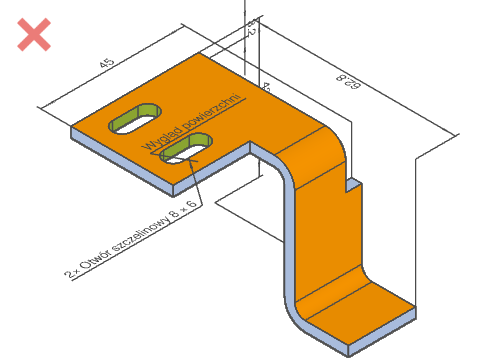

Niedostępne: gięte podkładki

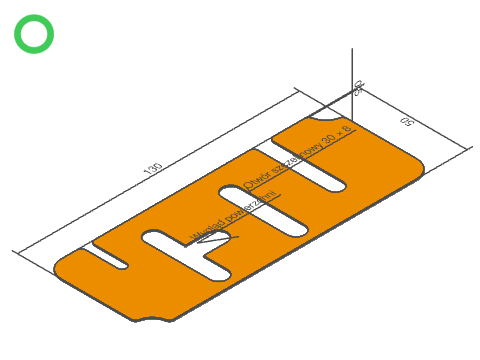

Dostępne: wycięcia / otwory przelotowe (prostokątne, podłużne, itp.)

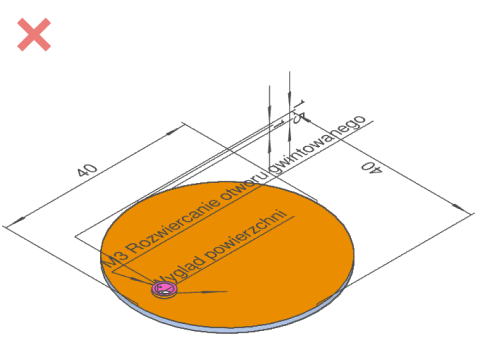

Niedostępne: otwory specjalne

Materiały i grubości blach dla podkładek regulacyjnych

  • Tolerancja wymiarowa zależy od grubości i rodzaju materiału.
  • Inne stale nierdzewne są dostępne w grubościach 0,8 mm lub 1,0 mm. Odpowiednik 1.4301 (H) zapewnia wyższą precyzję wykonania. (Tolerancja grubości dla materiałów standardowych wynosi ±10% – wartość orientacyjna).
Stal Grubość [mm] Tolerancja [mm]
Odpowiednik EN 1.0330 0,1 ±0,03
0,2 ±0,03
0,3 ±0,04
0,5 ±0,06
Stal nierdzewna Grubość [mm] Tolerancja [mm]
Odpowiednik EN 1.4301 (H) 0,05 ±0,005
0,1 ±0,02
0,2 ±0,03
0,3 ±0,035
0,5 ±0,04
0,8 ±0,04
1,0 ±0,05
