Dokładność i specyfikacje obróbki skrawaniem
Jakość wyglądu
Powierzchnia obróbki (średnica zewnętrzna)
Odpowiednik EN AW−5056
Odpowiednik EN 1.1191
Uwagi
- Na powierzchni nie mogą występować rysy większe niż 0,7 mm.
- Chropowatość powierzchni: √Ra6,3 [√Rz25]
- W zależności od materiału i rozmiaru produkt może być dostarczony z nieobrobioną powierzchnią (polerowaną i walcowaną). Szczegóły poniżej.
- Więcej szczegółów poniżej → [FA Części mechaniczne] Części toczone＞Warunki użytkowania standardowych materiałów (pręty polerowane i materiał wykończony na zimno)
Powierzchnia obróbki (średnica wewnętrzna)
Odpowiednik EN 1.1191
Odpowiednik EN 1.4301
Powierzchnia frezowana
Odpowiednik EN 1.1191
Odpowiednik EN 1.4301
Uwaga
Mogą pozostać ślady obróbki skrawaniem.Odciąć
Cięcie
Cięcie drutu
Uwaga
Nie można określić metody przetwarzania.
Powierzchnie wykonane metodą elektroerozyjną
Powierzchnia wykonana metodą elektroerozyjną
Powiększony widok: powierzchnia wykonana metodą elektroerozyjną
Ponieważ jest to proces cięcia fuzyjnego, w którym metal jest topiony i cięty przez wyładowania z elektrod, powierzchnia nie jest błyszcząca.
Normy jakości obróbki powierzchni
Uwaga
- Ponieważ trudno jest sprawdzić grubość powłoki w przypadku precyzyjnych otworów o małej średnicy itp., po obróbce może być konieczna dodatkowa obróbka, więc obróbka powierzchni nie może pozostać na powierzchni cięcia.
- Obróbka powierzchni może nie pozostać wewnątrz otworów, ponieważ otwory mogą być zamaskowane.
- Na produkcie mogą pozostać ślady zawieszenia obróbki powierzchni i ślady styku elektrody.

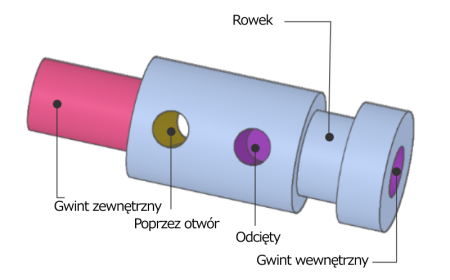

- Aby zapewnić kontakt podczas następujących obróbek powierzchni, wymagany jest co najmniej jeden kształt zawieszenia z powyższych (1) do (5).
- Jeśli model nie posiada elementów umożliwiających zawieszenie części, w dowolnym miejscu zostanie wykonany otwór przelotowy.
| Obróbka powierzchni | Otwory do zawieszania |
|---|---|
| Niklowanie bezprądowe | ー |
| Twardy chrom | Cel |

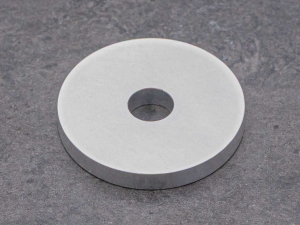

| Chromian trójwartościowy (przezroczysty) | Cel |
| Chromian trójwartościowy (czarny) | Cel |
| Czarny tlenek | ー |
| Azotowanie miękkie w kąpieli solnej | ー |
| Czarny chrom niskotemperaturowy | Cel |
| Fosforanowanie | ー |
| Anodowanie bezbarwne | Cel |
| Anodowanie na czarno | Cel |
| Czarny anodowany (matowy) | Cel |
| Twardy anodowany (przezroczysty) | Cel |
 |
 |
 |
 |
| Twardy chrom | Chromian trójwartościowy (przezroczysty) | Chromian trójwartościowy (czarny) | Czarny chrom niskotemperaturowy |
 |
 |
 |
 |
| Anodowanie bezbarwne | Anodowanie na czarno | Anodowany na czarno (matowy) | Twardy anodowany (przezroczysty) |
Normy jakości hartowania
Informacje o zapewnieniu jakości hartowania
Podana wartość twardości jest gwarantowana i zostanie zmierzona oraz potwierdzona przed wysyłką.
Wygląd po hartowaniu
Po hartowaniu
Podmuch Zakończenie
Szlifowanie (średnica zewnętrzna)
Szlifowanie (średnica wewnętrzna)
Uwaga
- Powierzchnię można oczyścić poprzez piaskowanie po hartowaniu. Proces ten nie wpływa na dokładność.
- Zdjęcie przedstawia piaskowanie, ale w niektórych przypadkach można również zastosować śrutowanie. Nie można określić metody obróbki strumieniowo-ściernej.
- Jeśli występują tolerancje średnic zewnętrznych i wewnętrznych, proces wykańczania może obejmować szlifowanie. W takim przypadku wygląd ulegnie zmianie, jak pokazano na powyższym rysunku.
- Nie można określić szlifowania. Decyzja o szlifowaniu jest podejmowana w fabryce pod kątem zapewnienia jakości.
- Gwinty również zostaną utwardzone. W zależności od zastosowania gwint może ulec uszkodzeniu. Jeśli nie chcesz, aby gwint był utwardzany, wybierz opcję Selektywne utwardzanie (utwardzanie indukcyjne), aby wybrać obszar, który nie obejmuje gwintu.
- W miejscach, w których nie określono chropowatości powierzchni lub w pobliżu środka powierzchni czołowej części, mogą pozostać ślady pomiaru twardości. Aby z wyprzedzeniem potwierdzić punkty kontroli, prosimy o dodanie informacji w komentarzach i poproszenie o ofertę ręczną.
Hartowanie indukcyjne
Uwaga
- ・W celu zagwarantowania dokładności tolerancji średnicy zewnętrznej lub wewnętrznej można wykonać szlifowanie. Wygląd powierzchni po szlifowaniu będzie zgodny z powyższym rysunkiem.
- ・Nie można określić szlifowania. Fabryka określi, czy szlifowanie jest konieczne w celu zagwarantowania dokładności wymiarowej.
- ・Gwarantowana głębokość utwardzenia wynosi 1 mm lub więcej w głąb powierzchni części. Głębokość utwardzenia może wynosić 1,5 mm lub więcej.
- ・Nie można określić głębokości utwardzenia.
- ・Proces hartowania indukcyjnego może również utwardzić krawędzie i powierzchnie przylegające do powierzchni przeznaczonej do utwardzenia.
Warunki użytkowania materiałów standardowych (pręty polerowane i materiały wykończone na zimno)
Jeśli maksymalna średnica ma zastosowanie do materiału standardowego, materiał standardowy jest stosowany według uznania fabryki, a wygląd będzie się różnił.
Obrabiane
Materiał wykończony na zimno
Pręt polerowany
Warunki wyboru standardowych materiałów
| Tolerancja | |||||
|---|---|---|---|---|---|
| IT6 | g6, h7 | h9 | Inne (IT7 lub wyższa, tolerancja ogólna itp.) | ||
| Chropowatość powierzchni | Ra6,3 | Obróbka | Polerowany pręt lub obrabiany | Polerowany pręt, materiał wykończony na zimno lub obrabiany | Polerowany pręt, materiał wykończony na zimno lub obrabiany |
| Ra3,2 | Obróbka | Polerowany pręt lub obrabiany | Polerowany pręt, materiał wykończony na zimno lub obrabiany | Polerowany pręt, materiał wykończony na zimno lub obrabiany | |
| Ra1,6 | Obróbka | Polerowany pręt lub obrabiany | Obróbka | Polerowany pręt lub obrabiany | |
Tabela zgodności materiałów standardowych
| Materiał | Obrabiany | Materiał wykończony na zimno (h9) | Pręt polerowany(g6, h7) |
|---|
| Odpowiednik EN 1.1191 | 〇 | 〇 | 〇 |
|---|---|---|---|
| Odpowiednik EN 1.0038 | 〇 | 〇 | |
| Odpowiednik EN 1.7220 | 〇 | ||
| Odpowiednik EN 1.7220 (Twardość referencyjna: 26-32 HRC) | 〇 | ||
| Odpowiednik EN 1.2825 | 〇 | ||
| Odpowiednik EN 1.2379 wyżarzony | 〇 | ||
| Odpowiednik EN 1.2344 | 〇 | ||
| Odpowiednik EN 1.3505 | 〇 | ||
| Odpowiednik EN AW-2017 | 〇 | ||
| Odpowiednik EN AW-5056 | 〇 | ||
| Odpowiednik EN AW-6061 | 〇 | ||
| Odpowiednik EN AW-7075 | 〇 | ||
| Odpowiednik EN 1.4305 | 〇 | 〇 | |
| Odpowiednik EN 1.4301 | 〇 | 〇 | |
| Odpowiednik EN 1.4401 | 〇 | 〇 | |
| Odpowiednik EN 1.4125 wyżarzany | 〇 | ||
| Mosiądz C3604-LCd | 〇 | ||
| POM (biały, czarny) | 〇 | ||
| MC Nylon (niebieski, czarny popiół) | 〇 | ||
| ABS (kolor naturalny, czarny) | 〇 | ||
| PEEK (szaro-brązowy) | 〇 | ||
| PC (przezroczysty, czarny) | 〇 | ||
| PP (standardowy, kolor naturalny) | 〇 | ||
| PPS (przezroczysty, kolor naturalny) | 〇 | ||
| Akryl (standardowy, przezroczysty) | 〇 | ||
| UHMWPE (biały) | 〇 | ||
| PVC (szary) | 〇 |
Tabela specyfikacji prętów okrągłych
| Materiał | Maksymalna średnica (h9) |
|---|
| Odpowiednik EN 1.0038 | średnica 3 do średnicy 30 (w odstępach co 1 mm) |
|---|---|
| ø32 | |
| ø34 | |
| ø35 | |
| ø36 | |
| ø38 | |
| ø40 | |
| ø42 | |
| ø44 | |
| ø45 | |
| ø46 | |
| ø48 | |
| ø50 | |
| ø52 | |
| ø55 | |
| ø56 | |
| ø58 | |
| ø60 | |
| ø65 | |
| ø70 | |
| ø75 | |
| ø80 | |
| ø85 | |
| ø90 | |
| ø95 | |
| ø100 | |
| ø105 | |
| ø110 | |
| ø115 | |
| ø120 | |
| ø125 | |
| ø130 | |
| ø140 | |
| ø150 |
| Materiał | Maksymalna średnica (g6, h7, h9) |
|---|
| Odpowiednik EN 1.1191 | ø3～ø30 (w odstępach co 1 mm) |
|---|---|
| ø32 | |
| ø34 | |
| ø35 | |
| ø36 | |
| ø38 | |
| ø40 | |
| ø42 | |
| ø44 | |
| ø45 | |
| ø46 | |
| ø48 | |
| ø50 |
| Materiał | Maksymalna średnica (h9) |
|---|
| Odpowiednik EN 1.1191 | ø52 |
|---|---|
| ø55 | |
| ø60 | |
| ø65 | |
| ø70 | |
| ø75 | |
| ø80 | |
| ø85 | |
| ø90 | |
| ø95 | |
| ø100 | |
| ø110 | |
| ø120 | |
| ø130 | |
| ø140 | |
| ø150 |
| Materiał | Maksymalna średnica (g6, h7) |
|---|
| Odpowiednik EN 1.4305 Odpowiednik EN 1.4301 Odpowiednik EN 1.4401 | ø3~ø18(w odstępach co 1 mm) |
|---|---|
| ø20~ø26(w odstępach co 1 mm) | |
| ø28 | |
| ø30 | |
| ø32 | |
| ø35 | |
| ø36 | |
| ø38 | |
| ø40 | |
| ø42 | |
| ø45 | |
| ø50 |
| Materiał | Maksymalna średnica (h9) |
|---|
| Odpowiednik EN 1.4305 Odpowiednik EN 1.4301 Odpowiednik EN 1.4401 | ø55 |
|---|---|
| ø60 | |
| ø65 | |
| ø70 | |
| ø75 | |
| ø80 | |
| ø85 | |
| ø90 | |
| ø95 | |
| ø100 |
| Materiał | Maksymalna średnica (h9) |
|---|---|
| Odpowiednik EN 1.7220 | ø4~ø12(w odstępach co 1 mm) |
| ø12,7 | |
| ø13~ø21(w odstępach co 1 mm) | |
| ø22 | |
| ø24 | |
| ø25 | |
| ø26 | |
| ø28 | |
| ø30 | |
| ø32 | |
| ø35 | |
| ø40 | |
| ø45 | |
| ø50 |
Uwaga
- Jeśli nie ma go w standardowej tabeli, zostanie usunięty.
- W pozostałych przypadkach jako materiał standardowy zostanie wybrany surowiec.
Wskazówka
Co to jest maksymalna średnica?
- Maksymalna średnica odnosi się do największej średnicy na cylindrycznej powierzchni produktu. (zaznaczona jasnoniebieskim kolorem)
- Nawet jeśli powierzchnia jest podzielona rowkiem, jak pokazano w przykładzie 3, powierzchnia jest uznawana za pojedynczy element, jeśli ma tę samą średnicę.
Rysunek 1
Rysunek 2
Rysunek 3
Warunki mające zastosowanie do prętów sześciokątnych
Jeśli odległość między płaskimi bokami sześciokąta odpowiada standardowemu rozmiarowi, jest on przetwarzany z sześciokątnego pręta i wysyłany.
Sześciokątne powierzchnie mogą być porysowane, ponieważ są to powierzchnie magazynowe, nieobrobione.
Przykład (1)
Przykład (2)
Jaka jest odległość między płaskimi bokami?
Odległość między dwoma przeciwległymi bokami sześciokąta.
Tabela norm i specyfikacji prętów sześciokątnych
| Materiał | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Tolerancja(h12) | Tolerancja | |||||||||
| Odpowiednik EN 1.1191 | Odpowiednik EN 1.0038 | Odpowiednik EN 1.7220 | Odpowiednik EN 1.4305 | Odpowiednik EN 1.4301 | Odpowiednik EN 1.4401 | Mosiądz C3604-LCd | ||||
| Odległość między płaskimi powierzchniami | 6 | 〇 | 〇 | × | 〇 | 〇 | × | 0 -0,15 | 〇 | ±0,06 |
|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 〇 | 〇 | × | 〇 | 〇 | 〇 | 〇 | ±0,08 | ||
| 8 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × | |||
| 9 | 〇 | 〇 | × | × | × | × | × | |||
| 10 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 0 -0,18 | 〇 | ||
| 12 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | ±0,11 | ||
| 13 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × | |||
| 14 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 17 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 19 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 0 -0,21 | 〇 | ||
| 21 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × | ±0,18 | ||
| 22 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 23 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | × | |||
| 24 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 26 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 27 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | 〇 | |||
| 29 | 〇 | 〇 | × | 〇 | 〇 | 〇 | × | |||
| 30 | 〇 | 〇 | × | 〇 | 〇 | 〇 | 0 -0,25 | 〇 | ||
| 32 | 〇 | 〇 | × | 〇 | 〇 | 〇 | 〇 | |||
| 35 | 〇 | 〇 | × | 〇 | 〇 | 〇 | 〇 | |||
| 36 | 〇 | 〇 | × | 〇 | 〇 | 〇 | × |
