Añadir/eliminar cotas angulares y tolerancias angulares
Añadir cotas angulares y tolerancias angulares

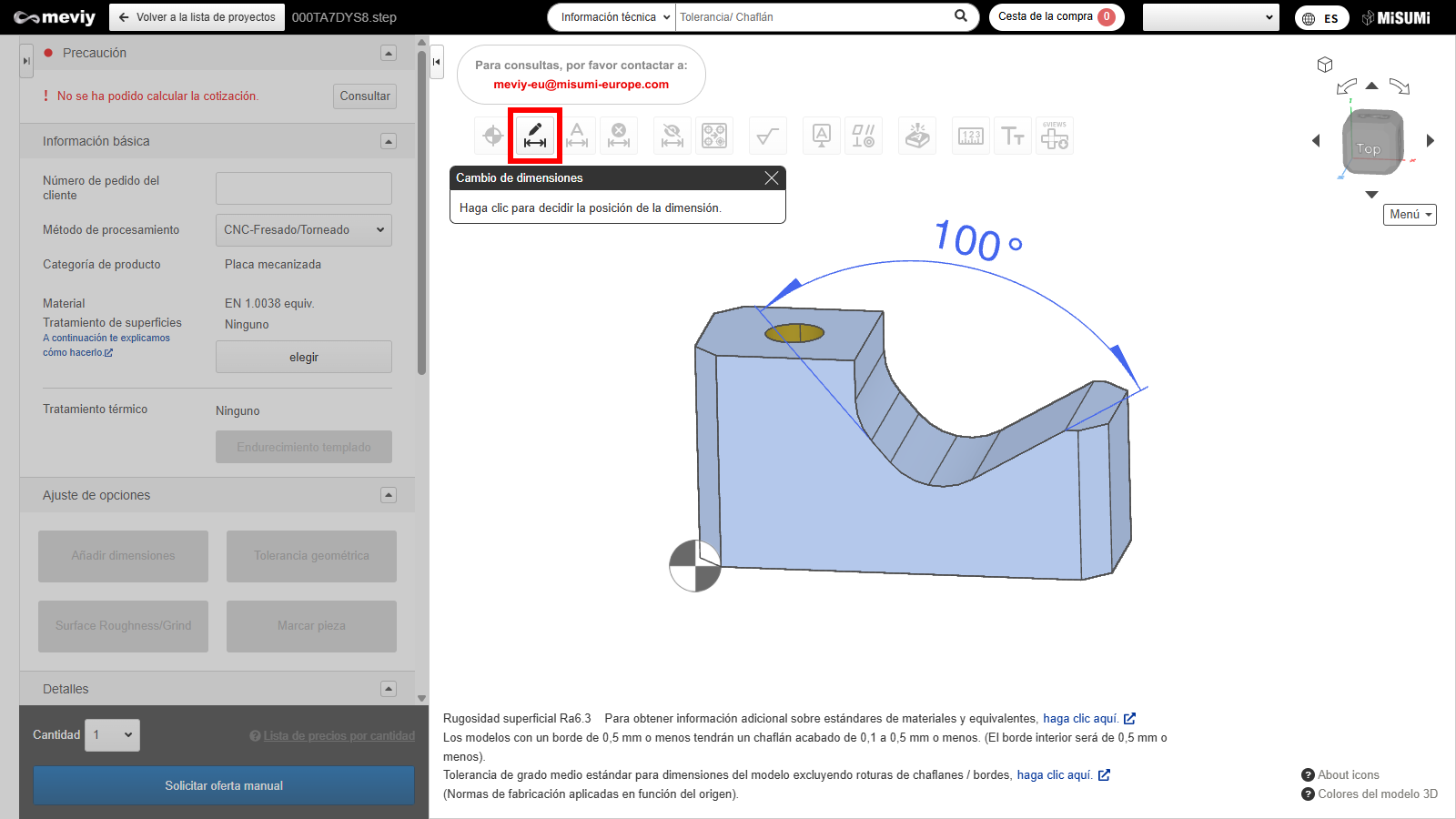

Haga clic en 1.
y luego haga clic en las dos “caras” a las que desea agregar dimensiones.
y luego haga clic en las dos “caras” a las que desea agregar dimensiones.
2. Haga clic en la posición en la que desea ver las dimensiones.
- Se confirma la posición de visualización de las dimensiones.
- Aparece el cuadro de diálogo Añadir cota angular.
Notes
Al presionar
no se agregan dimensiones angulares.

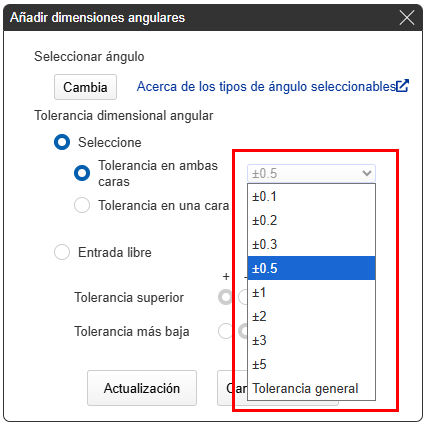

- 3. En el menú desplegable, seleccione el valor de la tolerancia angular que desea establecer.
- Si no tiene la tolerancia deseada, especifíquela en “Entrada libre”.
Eliminación de cotas angulares y tolerancias angulares
Si agrega accidentalmente una dimensión o ya no la necesita, puede eliminarla.

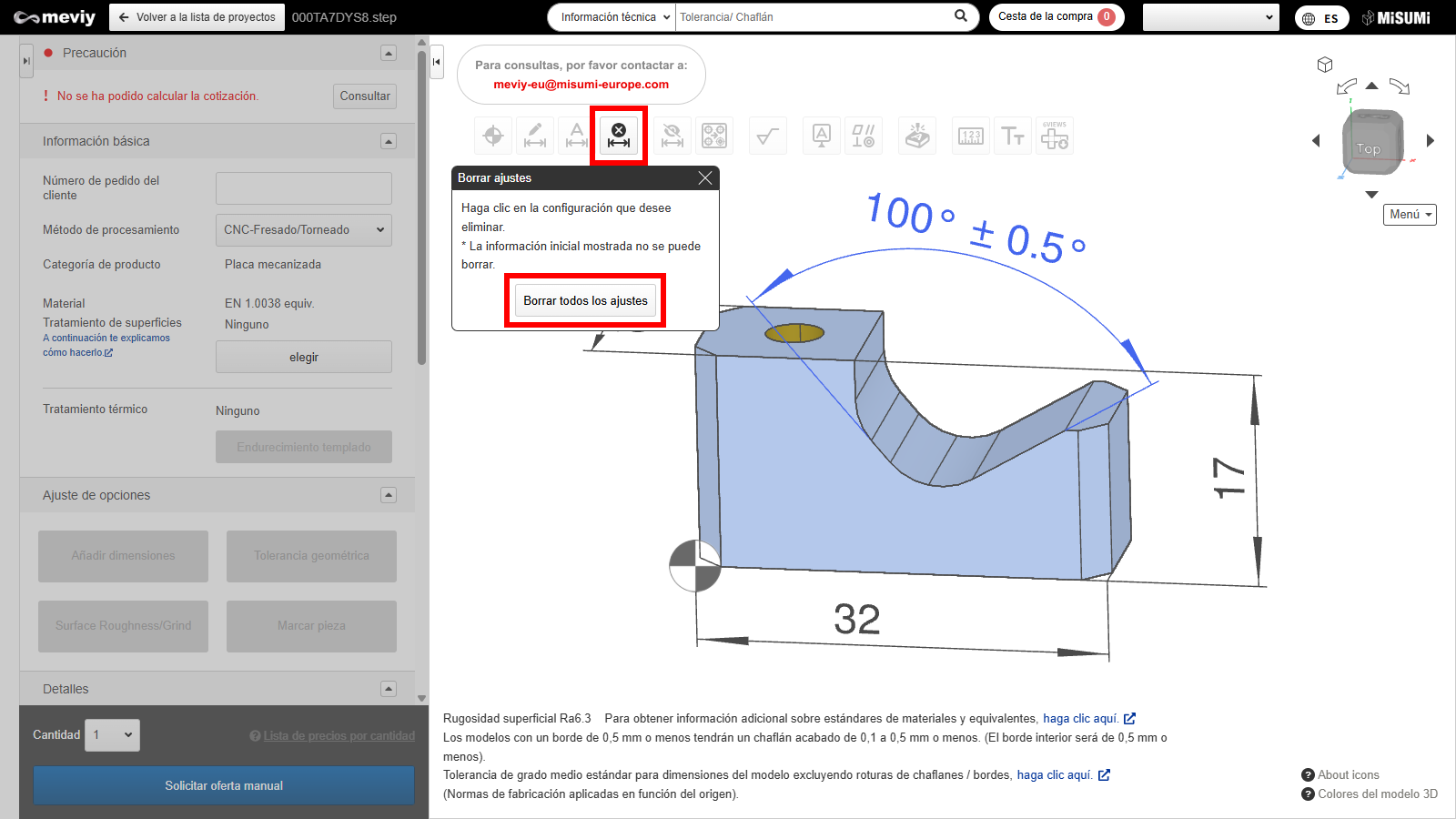

Haga clic en
y haga clic en la dimensión que desea eliminar.
y haga clic en la dimensión que desea eliminar. Vuelva a seleccionar el ángulo que desea mostrar
Si desea cambiar el ángulo de visión después de colocar la cota, puede volver a elegir.

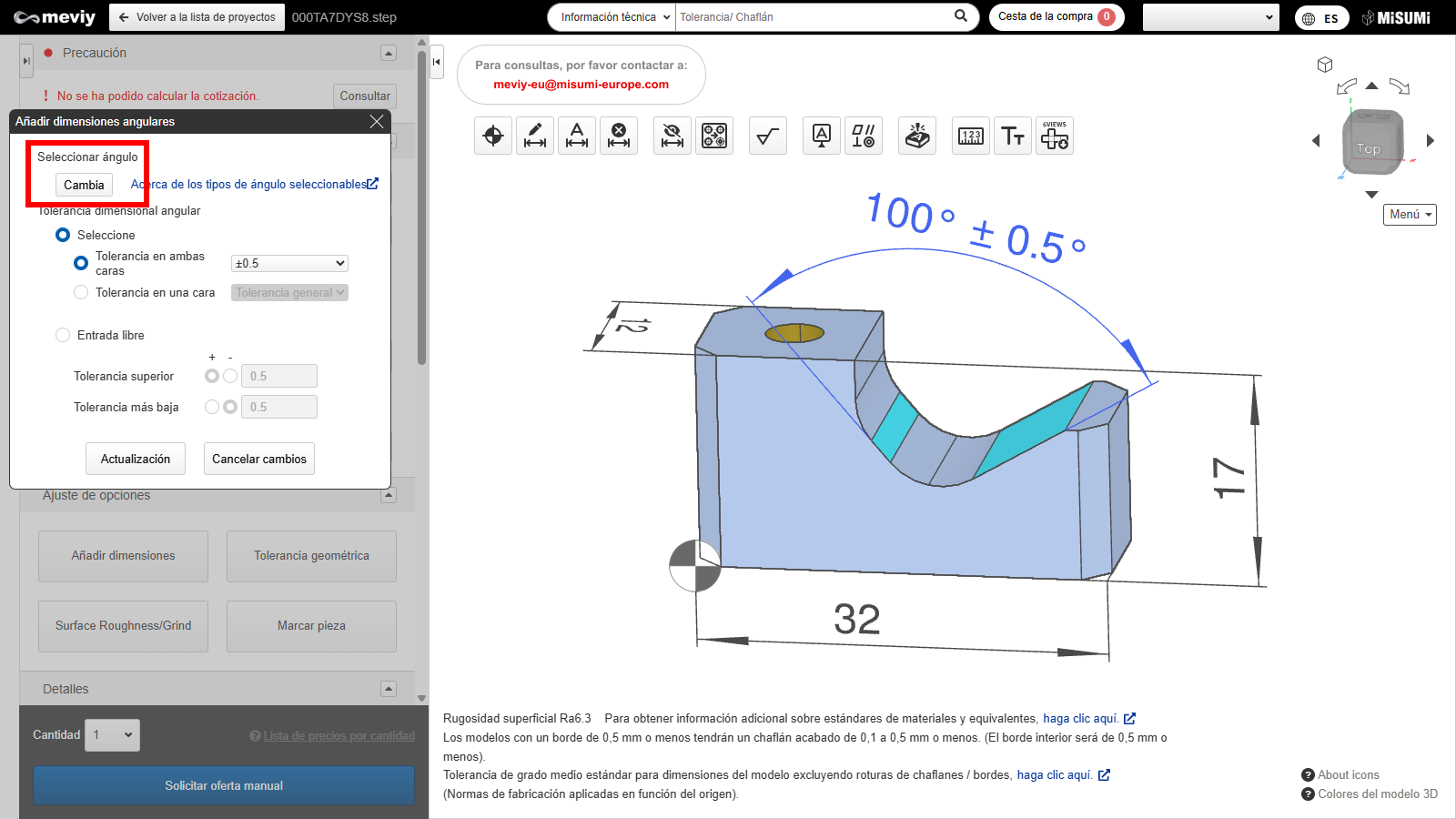

1. Haga clic en
en Volver a seleccionar ángulo.
en Volver a seleccionar ángulo.

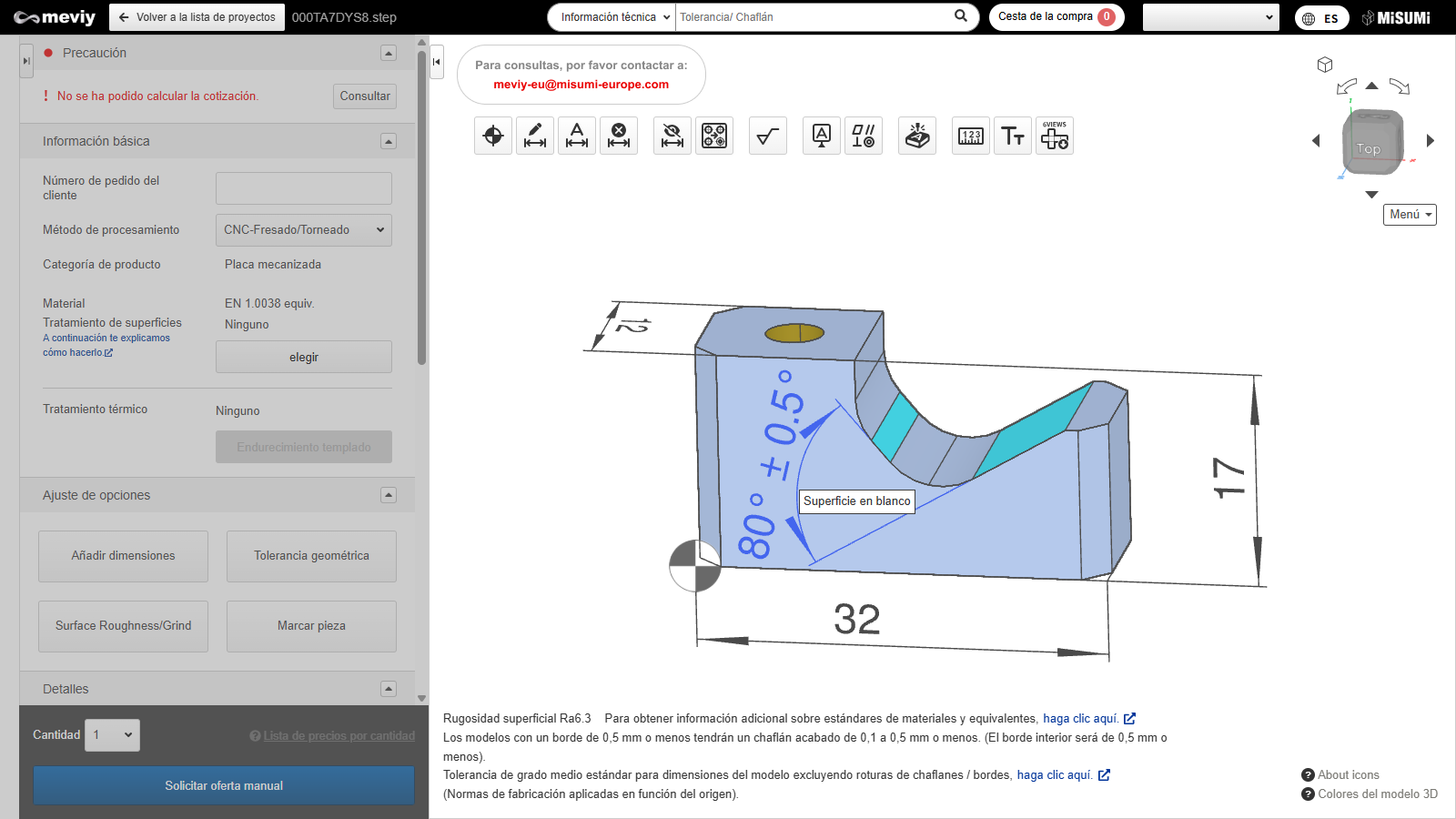

- Una vez más, podrá seleccionar la posición de las dimensiones que desea mostrar.
2. Haga clic en la posición de la cota angular que desea establecer.
- Se confirma la posición de visualización de las dimensiones.
- Los valores de tolerancia establecidos antes de cambiar el ángulo de visión se transfieren.
