Puntos a tener en cuenta al modelar en 3D

  • El proceso de fabricación requiere que los datos 3D de CAD sean exactos.
  • No olvide diseñar los siguientes elementos de la forma.

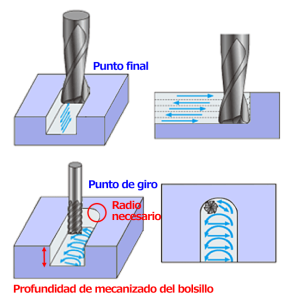

Radio (R) necesario para el punto final/punto de giro de la trayectoria de la fresa

  • La trayectoria de la fresa siempre tendrá un R en el punto final y en el punto de giro.
  • Diseñe un R de al menos 0,75 en función del diámetro de la fresa y la longitud de la cuchilla.
  • El R necesario para realizar una estimación automática depende de la profundidad del mecanizado de la cavidad.
  • Cuanto mayor sea el R, mayor será el diámetro de la fresa que se puede utilizar. Esto se traduce en un tiempo de mecanizado más corto y un coste menor.

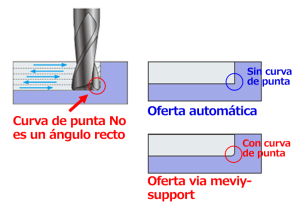

No se requiere modelado para el R de la punta de fresa

  • No modele la R de la punta. (La R de la punta es la R minúscula situada en la esquina de la punta de la fresa).
  • Si hay una R de la punta, no se puede determinar con precisión la dirección de mecanizado y no es posible elaborar un presupuesto automático.

Los chaflanes superiores a C0,5 deben modelarse

  • Los chaflanes superiores a C0,5 deben modelarse.
  • Para esquinas afiladas externas o esquinas de C0,5 y menores, este acabado será de C0,1 a 0,5 o menos.

Los orificios de colgado para el tratamiento de superficie deben modelarse

  • Para el cromado trivalente, el cromado duro, el aluminio totalmente anodizado, el pasivación y la pasivación con cromato trivalente, la pieza requiere orificios desde los que pueda colgarse y sumergirse en el baño de tratamiento.
  • • Fori passanti di ø3,5 o maggiori (non è possibile utilizzare fori di precisione)
  • • Fori asolati con una anchura de 3,5 o superior (no se pueden utilizar fori asolati di precisione)
  • • Cavità chiuse con una anchura de 3,5 o superior
  • • Fori passanti filettati di M5 o superiore
