Cómo utilizar el visor 3D

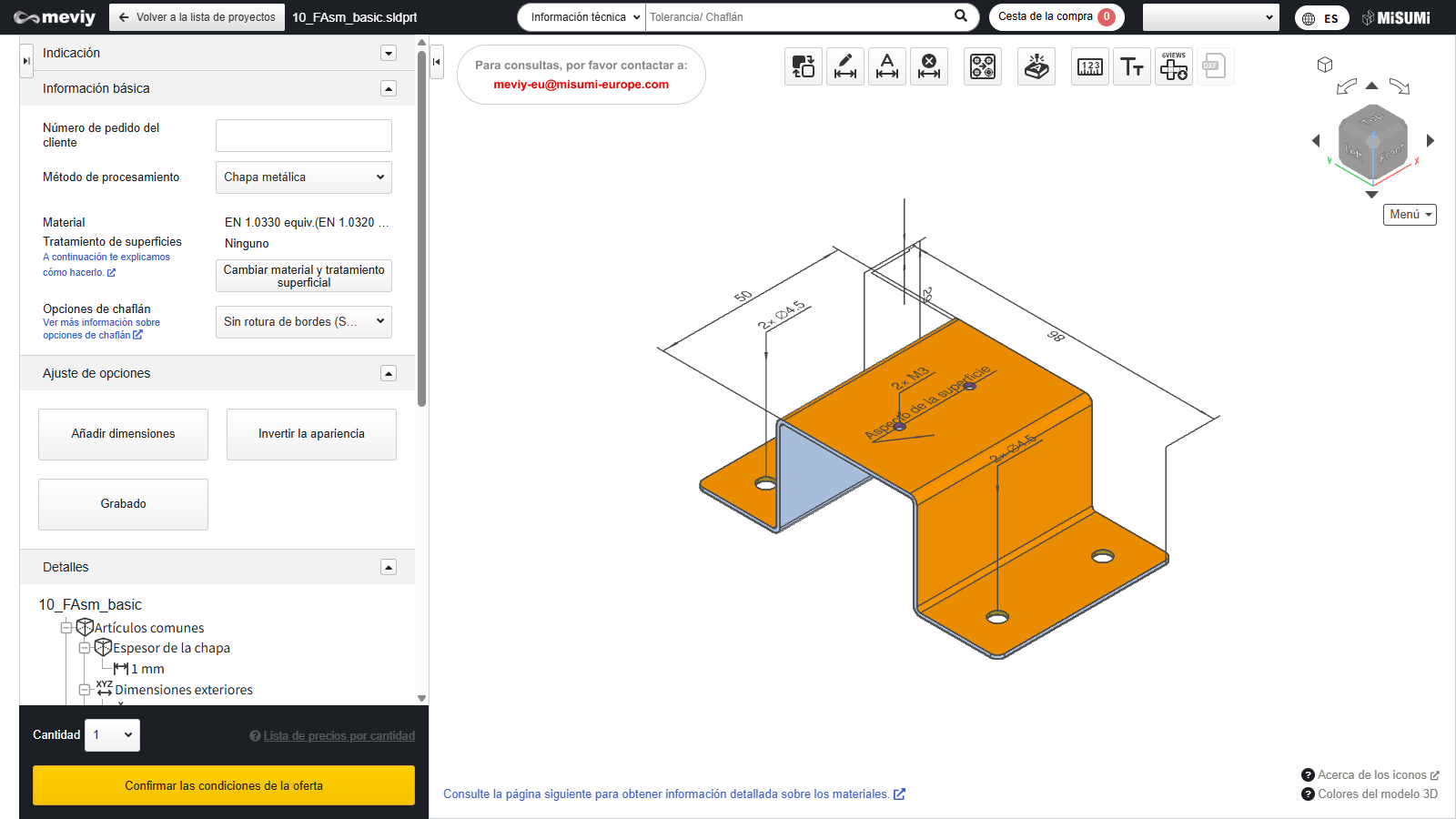

- El visor 3D permite manipular los modelos a partir de los datos 3D cargados en meviy de forma similar al software CAD.
- → Control de modelos con el ratón
(1) Barra de herramientas
A continuación se especifican los nombres de cada herramienta y lo que se puede hacer con ellas.
| Nombre de la función | Lo que se puede hacer |
|---|---|
| Si la apariencia externa de las caras identificadas por meviy (caras coloreadas en naranja oscuro) es diferente de lo que esperaba, puede invertir las caras internas y externas. |
| Añadir dimensiones. → Añadir dimensiones *No es posible añadir dimensiones cuando la dirección de la misurazione es en ángulo. |
| Añadir dimensiones de las coordenadas por lote. → Añadir Dimensiones*No se añadirán dimensiones a las caras que estén en un ángulo oblicuo. |
| Eliminar dimensiones añadidas. → Añadir/Eliminar dimensiones |
| Puede dividir los agujeros agrupados durante el reconocimiento de formas. → Dividir agujeros agrupados |
| Nombre de la función | Lo que se puede hacer |
|---|---|
| Añadir grabado. → Ajustar grabado *Esto es solo para la apariencia. |
| Esta función permite medir los modelos cargados.→Medición de modelos 3D |
| Puede cambiar el tamaño de la fuente. → cambiar tamaño de fuente |
| Descargue archivos de imagen que capturen cada dirección ortogonal de los modelos 3D y organícelos mediante proyección de tercer ángulo. |
(2) Cubo
- Gire el cubo para cambiar la orientación de las piezas que se muestran actualmente.
- Haga clic en
[Vista isométrica] para volver a la vista isométrica (orientación predeterminada).
(3) Configuración de la visualización
Mueva el ratón sobre el icono
para visualizar el menú de configuración de la visualización. Aquí se puede cambiar el método de visualización del modelo 3D y alternar entre mostrar u ocultar la información de texto en el visor 3D.
(4) PMI
PMI es la abreviatura de «Product Manufacturing Information» (información sobre la fabricación del producto) y hace referencia a la información textual sobre dimensiones y agujeros. La posición de la visualización de la PMI se puede mover arrastrándola.
