Solución de problemas de errores de presupuesto

¿Qué es un fallo en la cotización? Caso 1: No se ha podido leer el archivo cargado. Caso 2: Forma no compatible Caso 3: Problema con el tamaño máximo Caso 4: Orificios sin soporte Caso 5: Se ha superado el límite de profundidad del bolsillo. Caso 6: Ancho insuficiente del bolsillo Caso 7: Profundidad insuficiente de los agujeros ciegos Caso 8: Bolsillo – Esquina de pin no procesable Caso 9: Fallo en el reconocimiento de formas
  • Al cargar un modelo a meviy, puede aparecer el error «Error en el presupuesto».
  • A continuación se ofrece una descripción general de los motivos por los que se producen estos errores y cómo solucionarlos, así como algunos ejemplos de errores.

¿Qué es un error en el presupuesto?

Al cargar un modelo a meviy, puede producirse un error por el que no se pueda presupuestar automáticamente el modelo.

Cómo comprobar los errores en la lista de proyectos

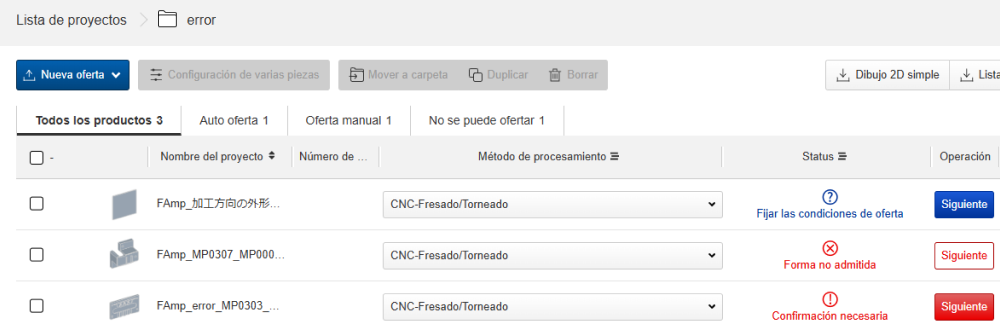

  • Después de cargar un modelo en meviy, aparecerá el icono «» o «» si el modelo no puede presupuestarse automáticamente.
  • En este caso, vaya al Visualizador 3D y confirme los detalles del error en la columna Precauciones.

Cómo comprobar los mensajes de error en el Visualizador 3D

  • Abra el visualizador 3D y compruebe «Precauciones».
  • Si hace clic en «Comprobar», verá los mensajes de error y un campo para el presupuesto automático.
  • Dependiendo de la causa del error, es posible que no se muestre el campo para el presupuesto automático.

Notas

  • Además del texto en rojo del cuadro de mensaje, el acuerdo de calidad puede aparecer en un mensaje naranja.
  • Para obtener más información sobre el acuerdo de calidad, consulte lo siguiente
  • →Ajuste de las condiciones del presupuesto > [Fresado CNC] Configuración del presupuesto > Confirmar aprobaciones

Cómo localizar un error

  • Al hacer clic en el botón «Confermare il preventivo» (Confirmar el presupuesto), se resaltará la ubicación del error en el modelo.
  • Una vez resuelto este error, será posible realizar el presupuesto automático.

Caso 1: No se ha podido leer el archivo cargado

  • Este error se produce cuando se carga un formato o extensión 3DCAD que no es compatible con meviy.
  • Para solucionarlo, compruebe los formatos compatibles con meviy y vuelva a cargar un formato compatible.

Notas

Caso 2: Forma no compatible

  • Este error se produce al cargar una forma que no es apta para el presupuesto automático con el servicio Fresado CNC de meviy.
  • Para resolverlo, compruebe las formas presupuestables y modifique el modelo en consecuencia.

Consejo

  • Si aparece el siguiente mensaje en el Visualizador 3D, corresponde a este error.
  • – «Formas no compatibles_Soporte»

Notas

  • A continuación se muestran las formas compatibles con el servicio Fresado CNC.
  • → Fresado CNC > Piezas/materiales aplicables > Formas citables

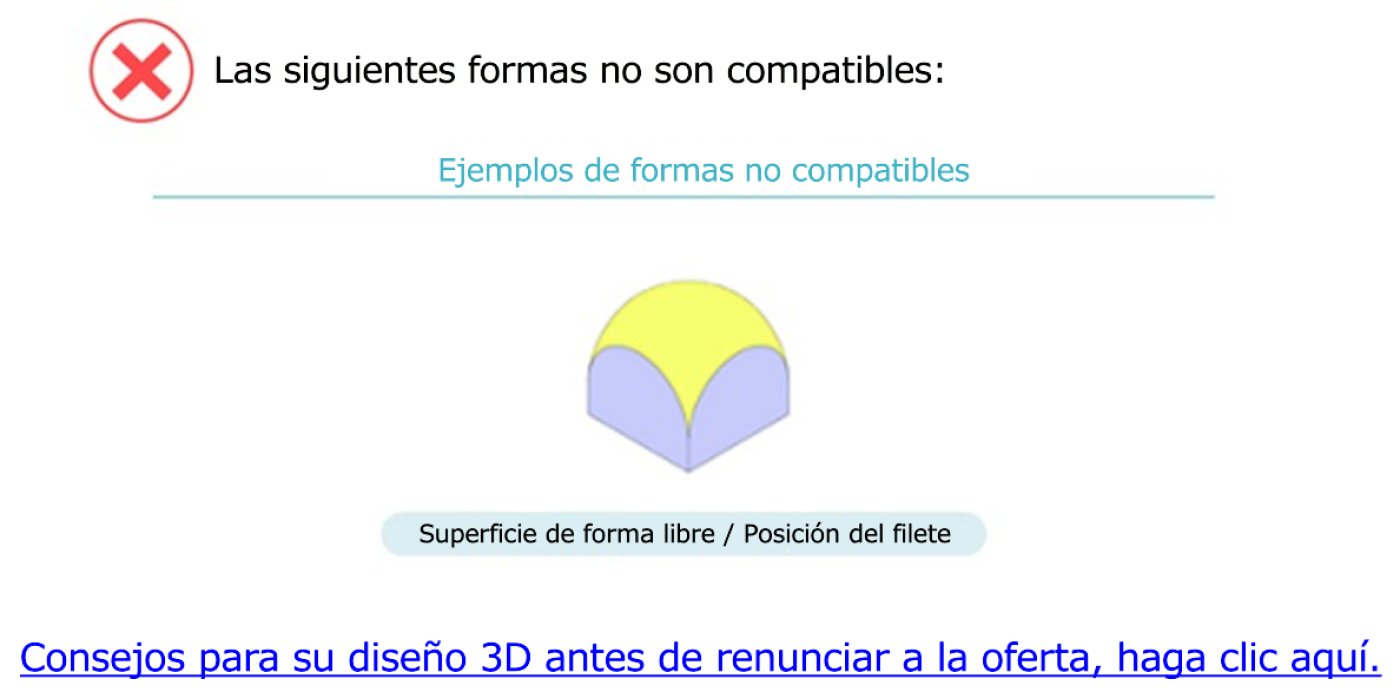

  • A continuación se muestran las formas no compatibles con el servicio Fresado CNC.
  • → Fresado CNC > Piezas/materiales aplicables > Formas no aptas

Caso 3: Problema con el tamaño máximo

  • Este error se produce al superar el tamaño máximo de presupuestos automáticos de meviy.
  • Para solucionarlo, reduzca el tamaño total de la pieza para que cumpla los requisitos de tamaño de meviy.

Consejo

  • Si aparece alguno de los siguientes mensajes en el Visualizador 3D, se trata de este error.
  • – «Blank_Length»
  • – «Blank_Width»
  • – «Blank_Thickness»

Notas

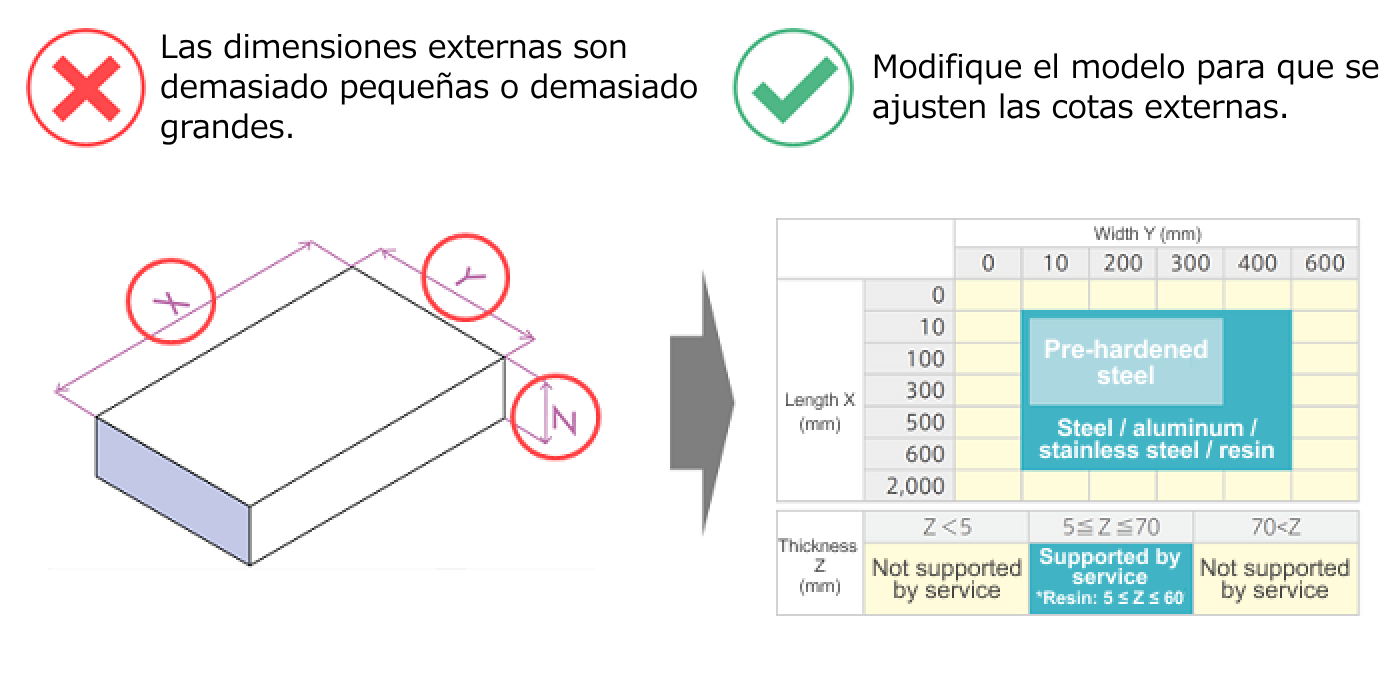

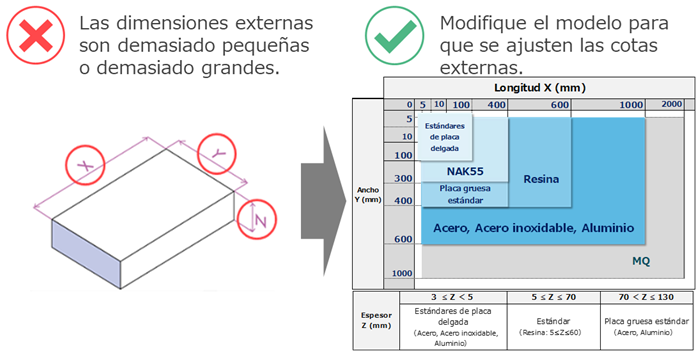

  • A continuación se indican las dimensiones que meviy puede presupuestar.
  • → Fresado CNC > Piezas/materiales aplicables > Dimensiones presupuestables
  • Si tiene alguna pregunta, solicite un presupuesto manual al servicio de asistencia técnica de meviy. A continuación encontrará ayuda sobre los presupuestos manuales.
  • →Ajuste de las condiciones del presupuesto > [Fresado CNC] Configuración del presupuesto > Información sobre la oferta manual

Caso 4: Agujeros no compatibles

  • Este error se produce cuando hay una forma de agujero no reconocida.
  • Para solucionarlo, cambie el agujero por una forma compatible y vuelva a cargar el archivo.

Consejo

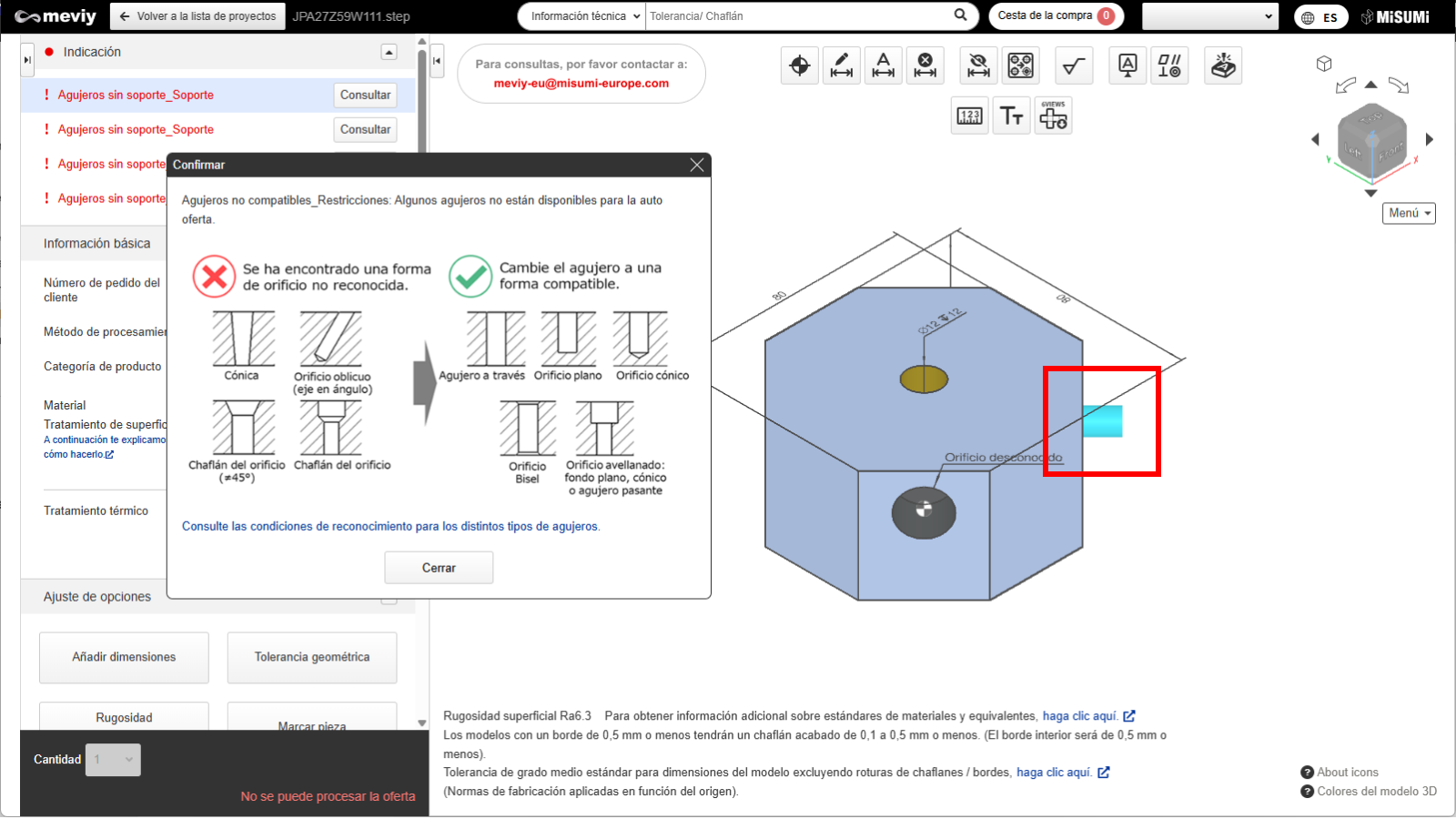

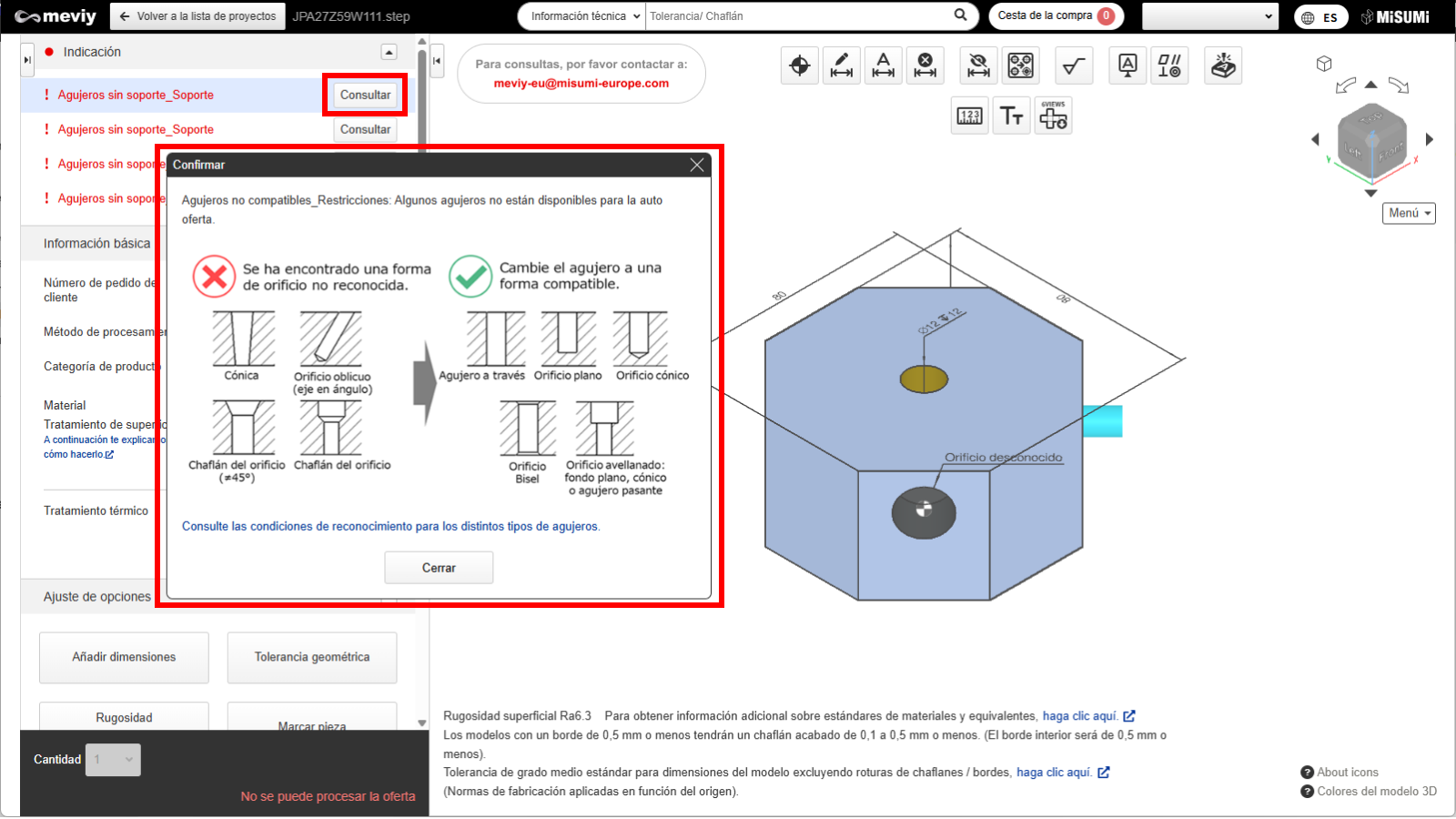

  • Se mostrará un mensaje de error en el Visualizador 3D
  • – «Tipo de agujero no compatible»

Notas

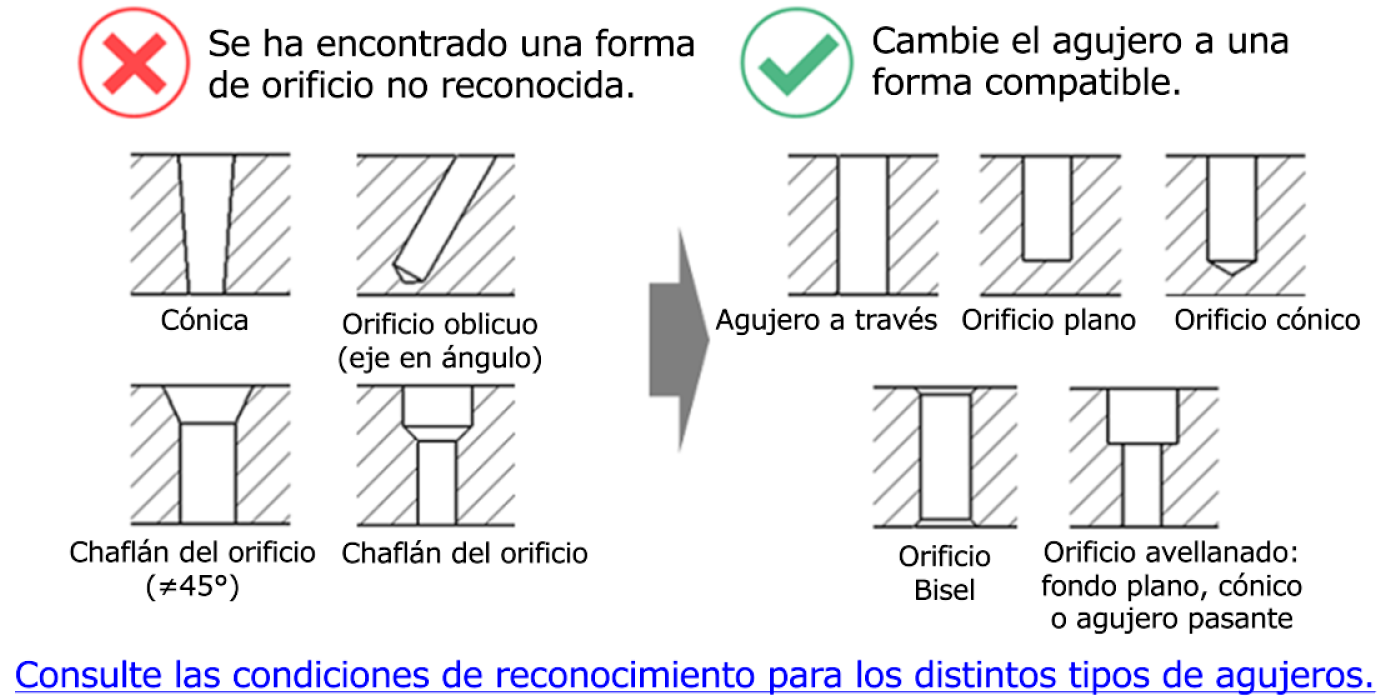

  • A continuación se indican las condiciones de reconocimiento de cada tipo de agujero.
  • → Fresado CNC > Directrices de diseno > Reconocer los diferentes tipos de orificios
  • Si tiene alguna pregunta, solicite un presupuesto manual al servicio de asistencia técnica de meviy. Consulte a continuación para obtener ayuda sobre los presupuestos manuales.
  • →Ajuste de las condiciones del presupuesto > [Fresado CNC] Configuración del presupuesto > Información sobre la oferta manual

Precaución

Los agujeros cónicos, los agujeros con un empalme en el borde y los socavados no son compatibles con los presupuestos manuales.

Caso 5: Se ha superado el límite de profundidad de la cavidad

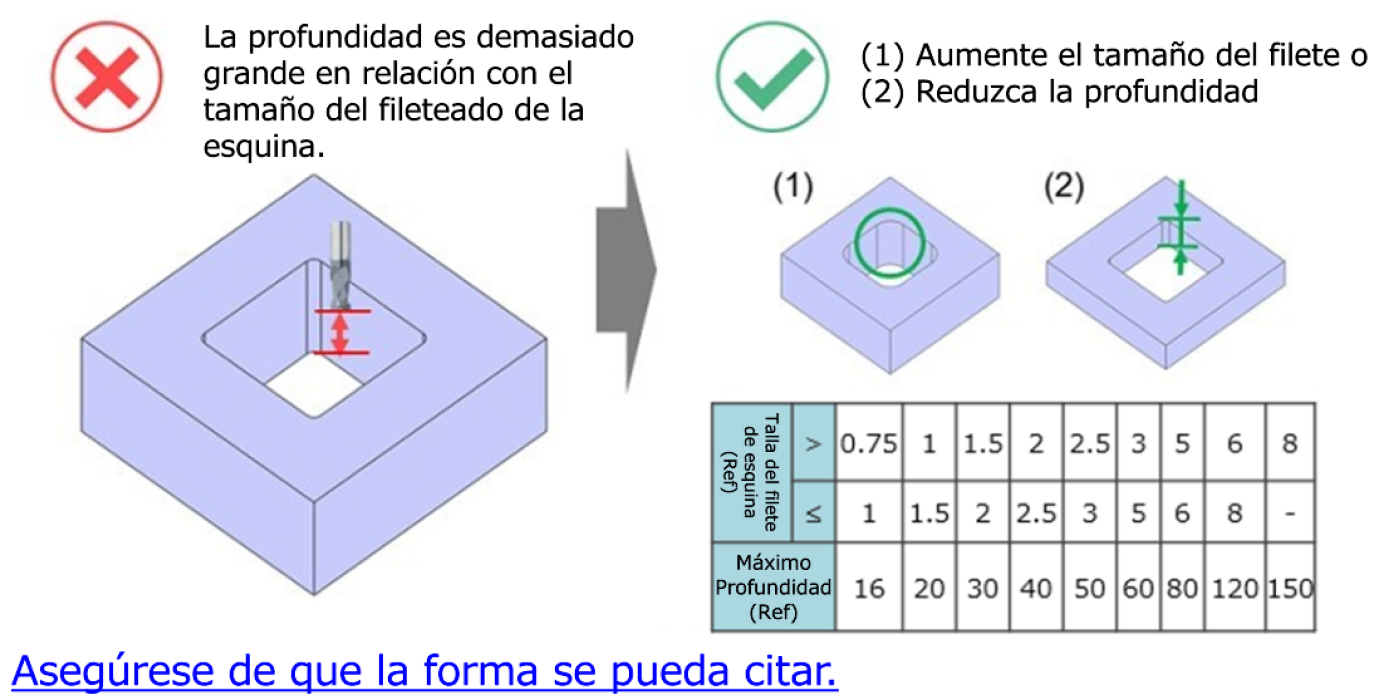

  • Este error se produce cuando el radio de la esquina dentro de la cavidad no se ajusta al estándar de meviy.
  • Para solucionarlo, aumente el radio de la esquina para aumentar el diámetro de la herramienta o elimine el radio de la esquina para cambiar la dirección de mecanizado.

Consejo

  • meviy reconoce la dirección de mecanizado y el diámetro de la herramienta por el radio de la esquina de la cavidad.
  • Al aumentar el radio de la esquina, aumentará el diámetro de la herramienta y la profundidad de corte posible.
  • Si aparece alguno de los siguientes mensajes en el Visualizador 3D, se trata de este error.
  • – «Pocket_Profondità massima_Raggio minimo limitato»
  • – «Pocket_Profondità massima_Larghezza minima limitata»
  • – «Pocket_Profondità massima_Raggio minimo e larghezza minima non limitati»

Notas

Caso 6: Ancho insuficiente de la cavidad

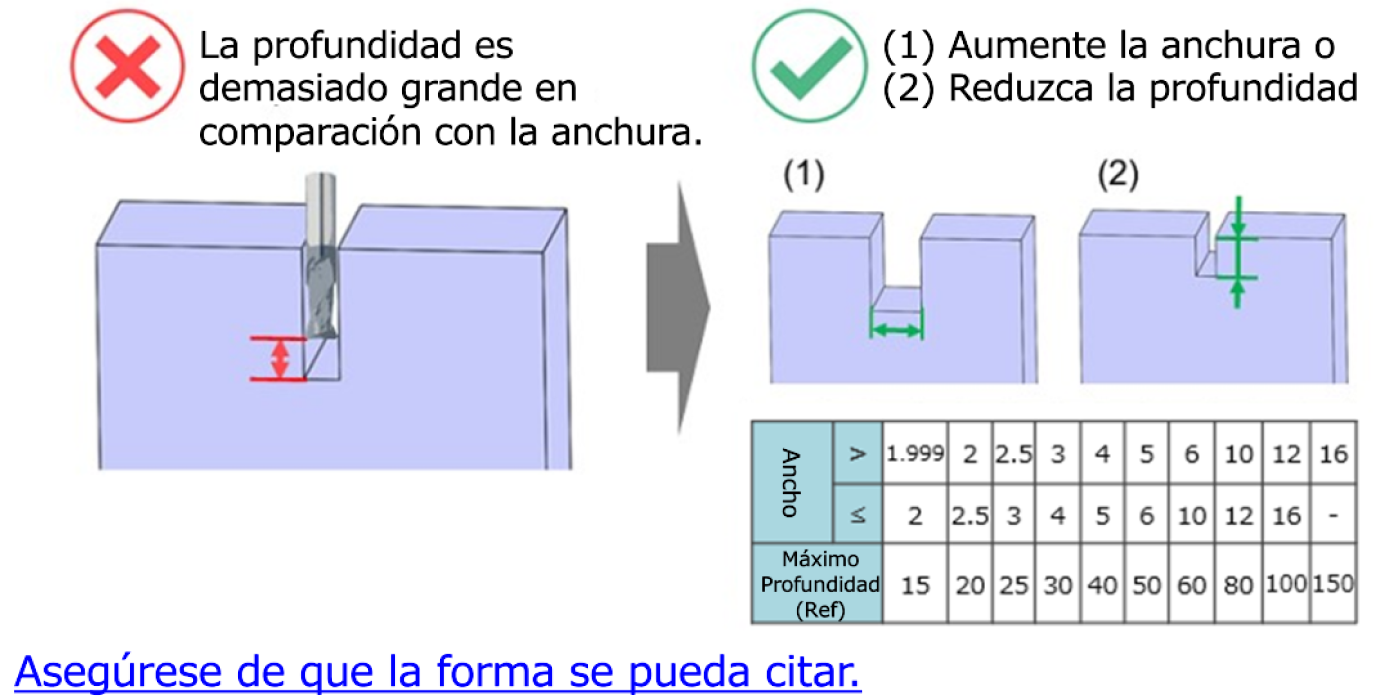

  • Este error se produce cuando la profundidad de mecanizado especificada es demasiado profunda para el ancho de la cavidad.
  • El diámetro de la herramienta viene determinado por el ancho mínimo de la cavidad. Los anchos de la cavidad más estrechos hacen que la herramienta sea más delgada y, por lo tanto, impiden un mecanizado más profundo.
  • Para resolverlo, aumente el ancho de la cavidad o reduzca la profundidad de la cavidad.

Consejo

  • Si aparece el siguiente mensaje en el Visualizador 3D, se trata de este error.
  • – «Pocket_Width_Valore minimo» (Ancho mínimo del bolsillo)

Notas

  • A continuación se indican las dimensiones de las cavidades que se pueden presupuestar.
  • → Fresado CNC > Piezas/materiales aplicables > Formas citables
  • A continuación se indican los diámetros de las herramientas y las profundidades de mecanizado correspondientes.
  • → Fresado CNC > Precisione e specifiche di lavorazione > Normas para diferentes tipos de orificios y cavidades

Caso 7: Profundidad insuficiente de los agujeros ciegos

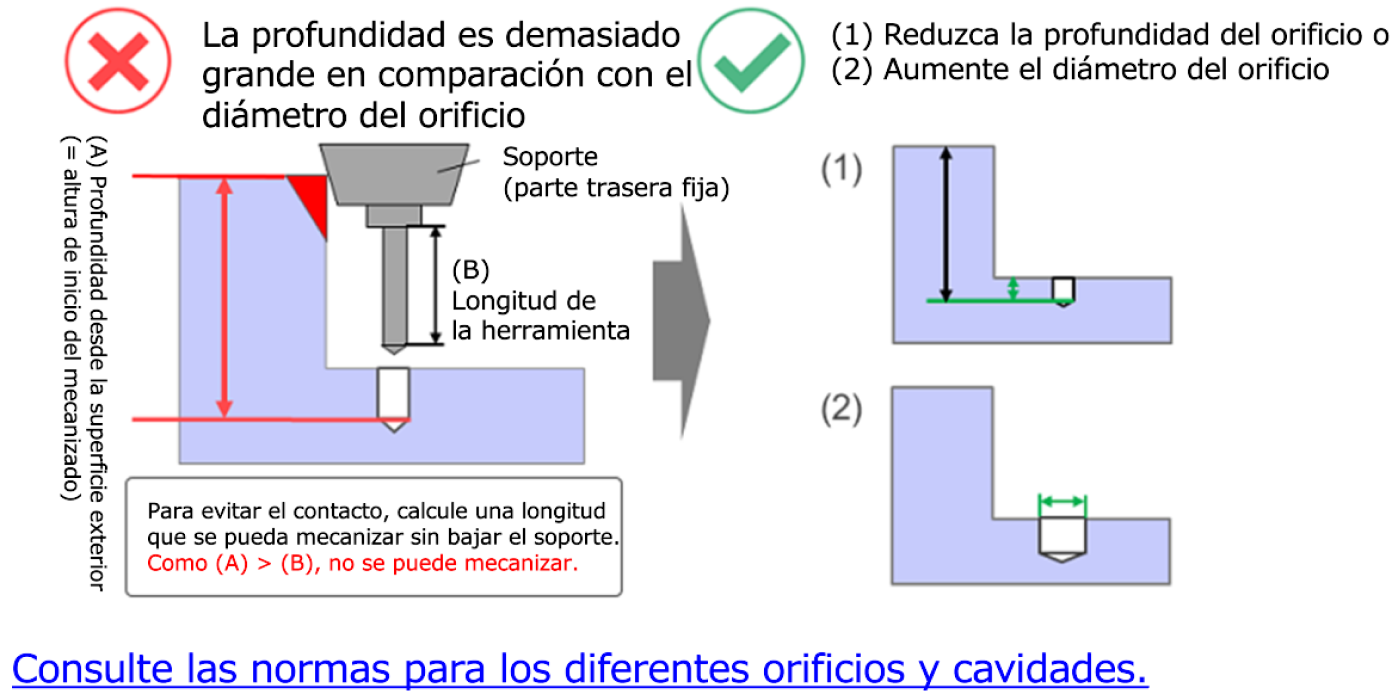

  • Este error se produce cuando el agujero ciego es demasiado profundo y provoca que el portaherramientas choque con la pieza.
  • Para solucionarlo, ajuste la profundidad, el diámetro o la posición del agujero para evitar colisiones.

Consejo

  • Este error se produce cuando el radio de la esquina dentro de la cavidad no se ajusta al estándar de meviy.
  • Para solucionarlo, aumente el radio de la esquina para aumentar el diámetro de la herramienta o elimine el radio de la esquina para cambiar la dirección de mecanizado.
  • Si aparece alguno de los siguientes mensajes en el Visualizador 3D, se trata de este error.
  • – «Pocket_Profondità massima_Raggio minimo limitato»
  • – «Pocket_Profondità massima_Larghezza minima limitata»
  • – «Pocket_Profondità massima_Raggio minimo e larghezza minima non limitati»

Notas

Caso 8: Cavidad - Esquina de pin no procesable

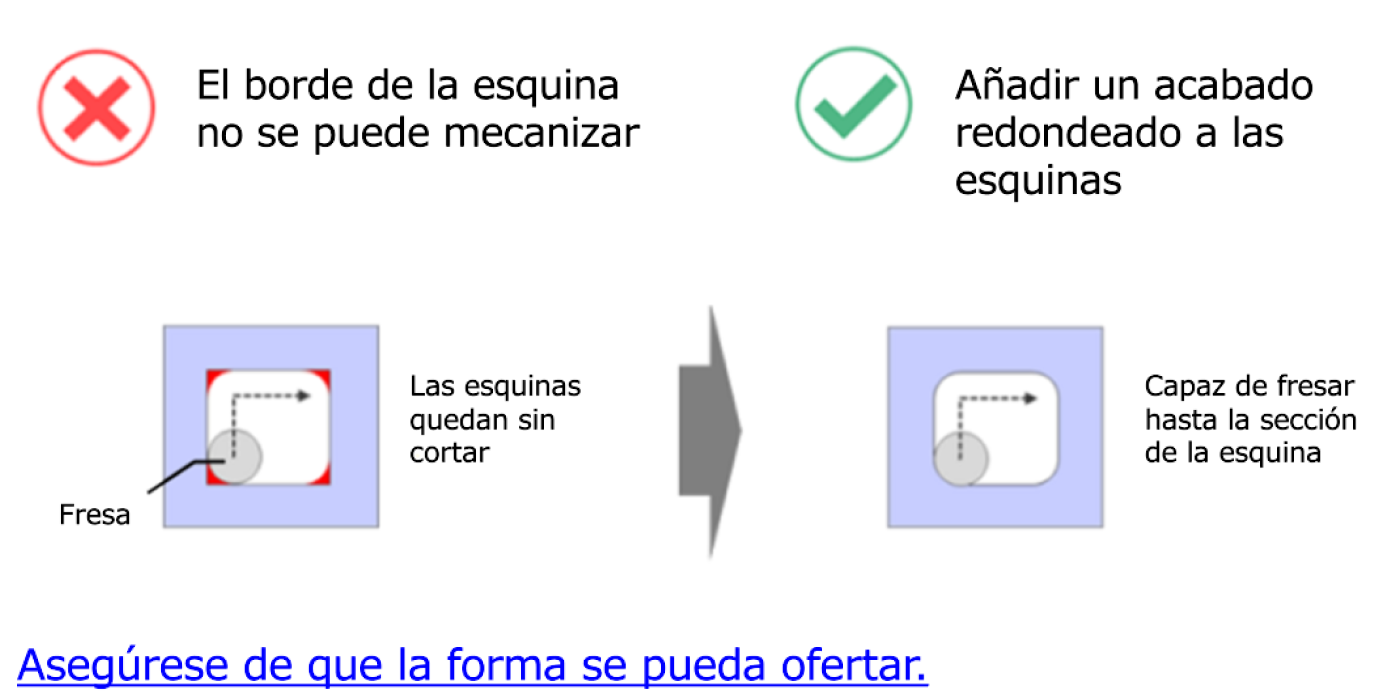

  • Este error se produce cuando un ángulo de pin permanece en una esquina.
  • La solución es utilizar la función de propuesta R o cambiar el diseño.

Consejo

  • A continuación se muestran las formas que se pueden presupuestar.
  • → Fresado CNC > Piezas/materiales aplicables > Formas citables

Precaución

  • Un ángulo de pin de esquina se define como un ángulo de pin sin esquina R requerido en la dirección de mecanizado.
  • Los patrones de forma incluyen esquinas obtusas, así como las que se muestran a la izquierda.

Caso 9: Error en el reconocimiento de formas

  • Este error se produce cuando hay un problema con la calidad de los datos CAD 3D cargados y la forma se deforma al cargar meviy.
  • Si la forma está deformada, pruebe los siguientes pasos para ver si puede obtener un presupuesto.

Estado de los datos originales

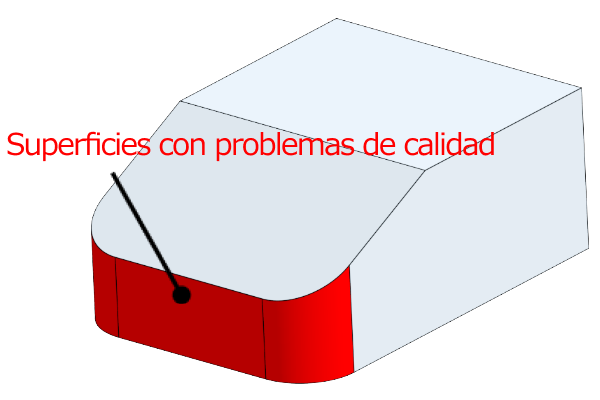

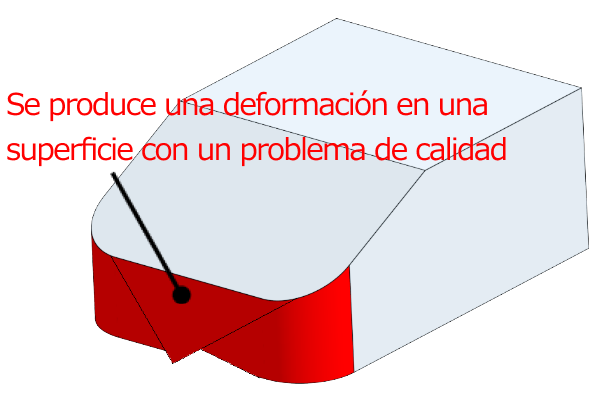

Estado después de cargar meviy

Consejo

  • Si aparece el siguiente mensaje en el Visualizador 3D, se trata de este error.
  • – «Es presente una forma di errore en el modelo.»
  • – «No se puede cargar el archivo.»

1. Comprobación de la forma de los datos CAD 3D cargados

  • Compruebe la forma de los datos CAD 3D cargados.
  • Si hay algún problema con la forma, corríjalo y vuelva a cargar el modelo.

Notas

  • Comprobación visual
  • – ¿Hay superficies torcidas?
  • – ¿Hay características geométricas no deseadas en la vista transversal?
  • – ¿Hay formas o huecos muy pequeños?
  • Confirmación del método de creación de formas
  • – ¿Hay formas 3D creadas sin dibujar bocetos?
  • – Formas creadas importando líneas desde DXF
  • – Formas creadas utilizando geometría de referencia o geometría de piezas de acoplamiento
  • – ¿Hay líneas que se cruzan creadas por agujeros que se intersectan?
  • – etc.
  • Confirmación mediante herramientas de comprobación
  • – Comprobación de formas inconsistentes

Si no hay ningún problema con la forma o si la situación de carga no mejora después de volver a cargar el archivo corregido, pruebe el siguiente paso 2.

2. Cambio del formato del archivo

Vuelva a cargar el archivo en un formato de archivo CAD 3D diferente al que ha cargado.

Notas

  • – Si meviy admite el formato nativo del archivo CAD 3D que está utilizando, intente presupuestar el formato nativo.
  • – Si está utilizando un formato intermedio, intente presupuestar el formato STEP o Parasolid.
    Si modificar la geometría y cambiar el formato del archivo no mejora la situación, póngase en contacto con nuestro servicio de asistencia.
