Plegado de alimentadores (plegado FR) – Resumen de materiales y dimensiones

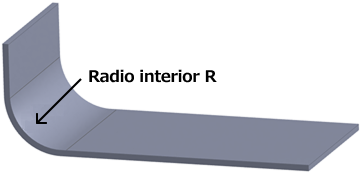

- Dado que la pieza se procesa mediante plegado por avance (plegado FR), quedarán marcas de estampado visibles en la parte plegada.
- Encontrará más detalles en Especificaciones de plegado.
- Si necesita un procesamiento de plegado sin marcas de estampado, indíquelo en la información adicional del Visualizador 3D y solicite un preventivo manual.
| Material: Acero | Tratamiento superficial | Espesor *1 | Dimensiones externas (longitud, anchura, altura) *2 | |
|---|---|---|---|---|
| Espesor ≤ 2,0 mm | Espesor > 2,0 mm | |||
EN 1.0330 equiv. [EN 1.0320 equiv. (bobinado en caliente)] | – | 0,8 1,0 1,2 1,6 2,0 2,3 3,2 | 5-1.200 | 10-1.200 |
| Recubrimiento en polvo *3 | ||||
| Pintura *3 | ||||
| Nichelatura elettrolitica | 0,8 1,0 1,2 1,6 2,0 2,3 3,2 | 5–1.200 *4 | 10–1.200 *4 | |
| Pavonado | ||||
| Cromado trivalente (transparente) | ||||
| Cromado trivalente (negro) | 5–300 | 10–300 | ||
| Recubrimiento electrolítico *5 | 0,8 1,0 1,2 1,6 2,0 2,3 3,2 | 5–1.200 | 10–1.200 |
| Galvanizado *5 | 1,6 2,3 | ||
| Material: acero inox | Acabado | Espesor *1 | Dimensiones externas (longitud, anchura, altura) *2 | ||
|---|---|---|---|---|---|
| Espesor ≤2,0 mm | Espesor >2,0 mm | ||||
| 2B | 0,8 1,0 1,2 1,5 2,0 2,5 3,0 | 5–1.200 | 10–1.200 | |
| Pulido por una cara con grano #400 *6 | 0,8 1,0 1,2 1,5 2,0 3,0 | ||||
| 2B | ||||
| Material: Aluminio | Tratamiento superficial | Espesor *1 | Dimensiones externas (longitud, anchura, altura) *2 | |
|---|---|---|---|---|
| Espesor ≤2,0 mm | Espesor >2,0 mm | |||
| EN AW−5052 equiv. | — | 0,8 1,0 1,2 1,5 1,6 2,0 2,5 3,0 | 5–1.200 | 10–1.200 |
| Anodizado (transparente) | 5–1.200 *4 | 10–1.200 *4 | ||
| Anodizado (negro) | ||||
| Anodizado negro (mate) | ||||
| Pasivación con cromato trivalente (SurTec 650) | 5–1.000 *4 | 10–1.000 *4 | ||
| EN AW-5052 equiv. (chapa anodizada preacabada (transparente)) | Anodizado transparente *5 | 1,0 1,5 2,0 3,0 | 5–1.100 | 10–1.100 |
| EN AW-5052 equiv. (chapa anodizada preacabada (negro)) | Anodizado negro *5 | |||
| Material: Metal perforado | Diámetro del orificio × Paso del orificio *7 | Proporción de área abierta | Espesor *1 | Dimensiones externas (longitud, anchura, altura) *2 | |
|---|---|---|---|---|---|
| ø1 × 2p | 22,60 % | 0,8 | 30–900 | |
| ø2 × 3p | 40,30 % | 1,0 | |||
| ø3 × 5p | 32,70 % | 1,0, 1,5 | |||
| ø5 × 8p | 35,40 % | ||||
| ø8 × 12p | 40,20 % | 1,5 | |||
-
- *1 La tolerancia del espesor es de ±10 % (valor de referencia).
-
- *2 Los valores máximos y mínimos de las dimensiones están limitados por la forma del pliegue.
-
- *3 Seleccione un color de pintura de la tabla incluida en el apéndice.
-
- *4 Las dimensiones máximas de longitud y anchura (ver tabla en el apéndice) pueden variar según el tratamiento superficial.
-
- *5 La superficie mecanizada no será sometida a un proceso de chapado, ya que corresponde a un material de pretratamiento.
- *6 Láminas protectoras (solo por un lado) adheridas.
- *7 Consulte la figura siguiente para conocer los estándares de diámetro y paso de los orificios.
- Sin embargo, la orientación del paso de los orificios se puede establecer en cualquier valor.
| (Tabla apéndice) Dimensiones máximas para cada tratamiento superficial | Dimensiones externas (máximas) | ||
|---|---|---|---|
| Longitud | Ancho | Altura | |
| Nichelatura elettrolitica | 1.200 | 800 | 300 |
| Pavonado | |||
| Cromado trivalente (transparente) | |||
| Anodizado (transparente) | 1.200 | 600 | 400 |
| Anodizado (negro) | |||
| Anodizado negro (mate) | 1.100 | ||
| Pasivación con cromato trivalente (SurTec 650) | 1.000 | 600 | 300 |
