Ejemplos de errores en el torneado CNC

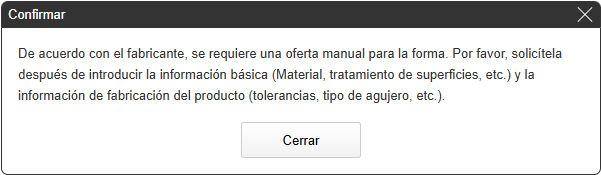

  • Al subir un modelo a meviy, puede aparecer el error «Error en la cotización».
  • A continuación se ofrece una descripción general de los motivos por los que se producen estos errores y cómo resolverlos, así como algunos ejemplos de errores.

Caso 1: Esquinas con bolsillos

*Este mensaje puede aparecer en casos distintos a los ejemplos siguientes.

Esquinas de bolsillo

CausaEn algunos casos, las esquinas afiladas de los bolsillos no se pueden mecanizar con una fresa y no es posible realizar una cotización.
SoluciónAñada un radio a cada esquina afilada del hueco para permitir el radio de la herramienta. Se puede proporcionar una cotización.

La herramienta utilizada variará en función de la anchura y profundidad del rebaje. Consulte la tabla siguiente para conocer el radio de esquina necesario para el tamaño del rebaje.

  • *Utilice la tabla como referencia, ya que el radio necesario puede variar en función de la forma.
  •
Valores de referencia para el modelado Radius
Ancho (w) Profundidad (h) Radio
2≤w<3 6 R1
3≤w<4 9 R1,5
4≤w<5 12 R2
5≤w<6 20 R2,5
6≤w<8 24 R3
8≤w<10 32 R4
10≤w<12 40 R5
12≤w<16 48 R6
16≤w<20 64 R8
20≤w 80 R10

Caso 2: Radio del fondo del bolsillo

Radio del fondo del bolsillo

CausaEn algunos casos, el radio en la parte inferior de un bolsillo no se puede mecanizar con una fresa y no es posible realizar una cotización.
SoluciónElimine el radio en la parte inferior del bolsillo del modelo para obtener una cotización automática.

Caso 3: Paredes delgadas

Paredes delgadas

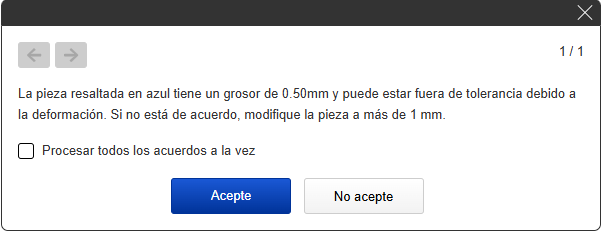

Causa En algunos casos, las piezas de pared delgada no pueden cotizarse porque no se puede garantizar la precisión, incluidas las tolerancias generales.
Las siguientes formas no provocan un error, pero es posible que nos pongamos en contacto con usted para solicitarle una modificación de la forma o de las tolerancias debido al grosor de las paredes.
SoluciónModificando el grosor del modelo, es posible realizar una cotización automática.

Haga clic aquí para obtener más información sobre la lógica que determina las condiciones para paredes delgadas.

Caso 4: Placas delgadas

Placas delgadas

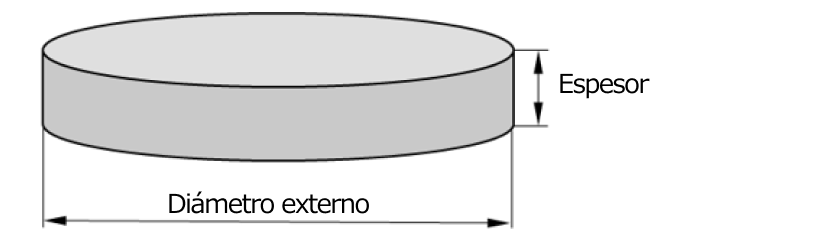

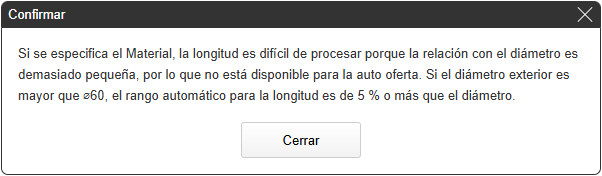

Causa En algunos casos, las placas delgadas con un espesor total inferior al 5 % del diámetro externo y un diámetro externo de ø60 mm o más son propensas a deformarse y no se pueden presupuestar.
SoluciónSi se aumenta el grosor del modelo, es posible una cotización automática.
  • Aumente el grosor del modelo a más del 5 % del diámetro externo para obtener un presupuesto automático.
  • Ejemplo de cálculo
  • Diámetro externo ø60 × 5 % = 3 mm de grosor
  • Diámetro externo ø100 × 5 % = 5 mm de grosor

Caso 5: Espesor de la brida

Espesor de la brida

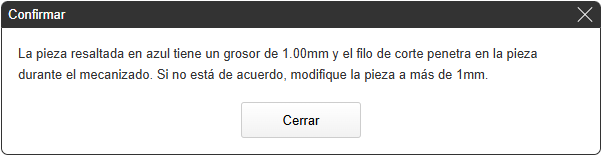

CausaEl motivo es que el grosor de la parte señalada con la flecha es inferior a 1 mm.
SoluciónEl grosor de la flecha de arriba debe ser de 1 mm o más para que se pueda realizar una cotización automática.

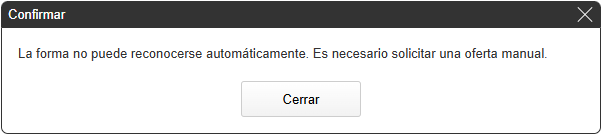

Caso 6: Formas irreconocibles o no disponibles

Los siguientes mensajes de error se muestran cuando hay un «contorno de destino» reconocido por meviy.

*Este mensaje puede aparecer en casos distintos a los ejemplos siguientes.

Formas irreconocibles o no disponibles

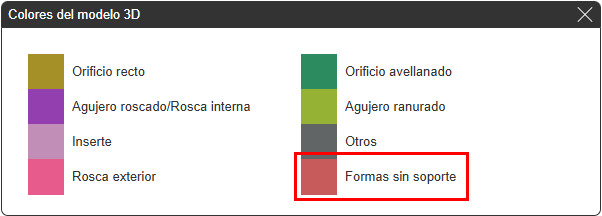

Causa Los filetos modelados son una forma no reconocida en meviy.

Filetto interno

Filetto

Solución Elimina el hilo y súbelo como se muestra a continuación. Los hilos se pueden especificar en meviy.

*Se pueden especificar roscas internas.

*Se pueden especificar roscas externas.

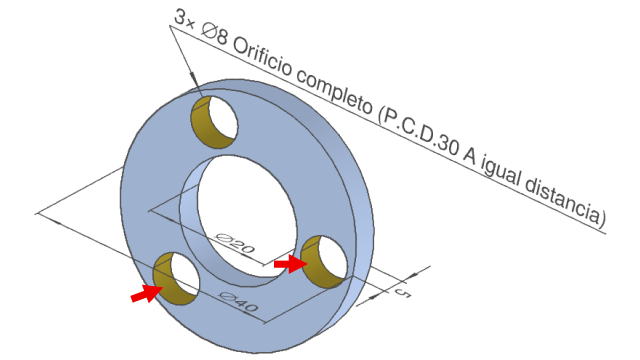

Caso 7: Otros agujeros

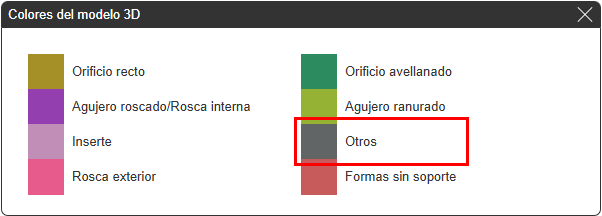

  • Si meviy reconoce un orificio como «otro orificio», no se podrá cotizar automáticamente.
  • A continuación se muestran algunos ejemplos de tipos de orificios que se reconocerán como «otro orificio».

C – Bisel

Biselado distinto de 45

Orificio cónico①

R – Radio

Orificio cónico②

Dos agujeros cónicos escalonados

Agujero que se cruza con elementos del agujero

SUPERIOR

Orificio que cruza la ranura del diámetro externo

SUPERIOR

FRONTAL

FRONTAL

Caso 8: Fallo en el reconocimiento de formas

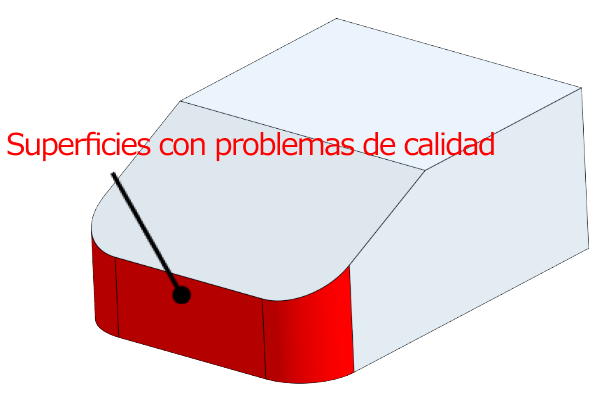

  • Este error se produce cuando hay un problema con la calidad de los datos CAD 3D cargados y la forma se deforma al cargar mevyi.
  • Si la forma está deformada, pruebe los siguientes pasos para ver si puede obtener una cotización.

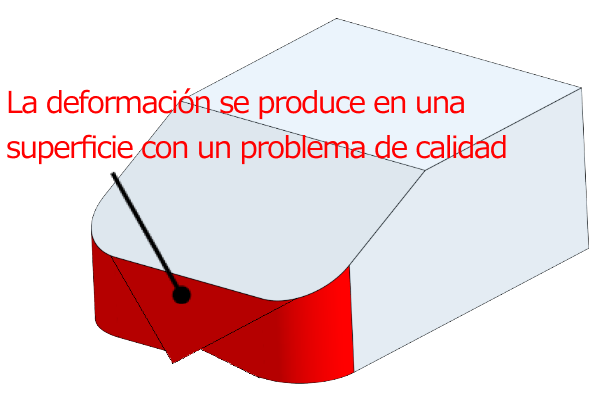

Estado de los datos originales

Estado después de cargar meviy

Consejo

  • Se visualizza il seguente messaggio nel visualizzatore 3D, corrisponde a questo errore.
  • – «Es presente una forma errónea nel modello.»
  • – «Impossibile caricare il file.»

1. Controllo della forma dei dati CAD 3D caricati

  • Controlla la forma dei dati CAD 3D caricati.
  • Se c’è un problema con la forma, correggila e carica nuovamente il modello.

Notas

  • Controllo visivo
  • – ¿Hay superficies torcidas?
  • – ¿Hay características geométricas no deseadas en la vista transversal?
  • – ¿Hay formas o huecos muy pequeños?
  • Confirmación del método de creación de formas
  • – ¿Hay formas 3D creadas sin dibujar bocetos?
  • – Formas creadas importando líneas desde DXF
  • – Formas creadas utilizando geometría de referencia o geometría de piezas de acoplamiento
  • – ¿Hay líneas que se cruzan creadas por orificios que se cruzan?
  • – Etc.
  • Confirmación mediante herramientas de control
  • – Controllo di forme incoerenti

Si no hay ningún problema con la forma, o si la situación de carga no mejora después de volver a cargar el archivo corregido, pruebe el siguiente paso 2.

2. Cambiar el formato del archivo

Vuelva a cargar el archivo en un formato de archivo CAD 3D diferente al que ha cargado.

Notas

  • – Si meviy es compatible con el formato nativo del archivo CAD 3D que está utilizando, intente citarlo en el formato nativo.
  • – Si está utilizando un formato intermedio, intente citarlo en formato STEP o Parasolid.

Si modificar la geometría y cambiar el formato del archivo no mejora la situación, póngase en contacto con nuestro servicio de asistencia.

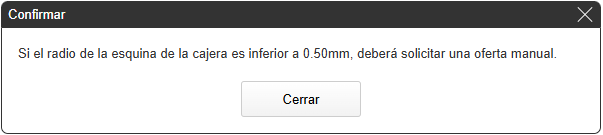

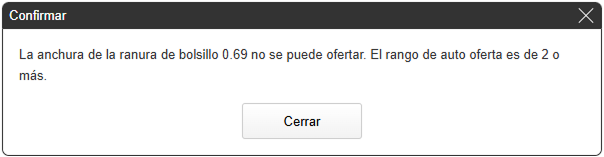

Caso 9: Radio, anchura y profundidad de la esquina de la cavidad

  • meviy puede mostrar el mensaje de error anterior.
  • Una de las razones se muestra aquí.
