Condiciones de reconocimiento de Piezas de torneado

En las piezas fresadas, las formas redondas y las formas con bordes se determinan automáticamente.
En esta sección se describen las condiciones de reconocimiento.

Reconocimiento de Parti tornite

Se considera que la forma es Parti tornite si el diametro esterno presenta una parte cilindrica.

Reconocimiento de Parti tornite	Reconocimiento de piezas fresadas
*El diámetro más externo es cilíndrico	*El bisel curvo de la esquina externa y la forma más externa forman un rectángulo
*La superficie cilíndrica del diámetro más externo supera un total de 140°	*La superficie cilíndrica del diámetro más externo es de 140° o menos

Reconocimiento de Parti tornite

Reconocimiento de piezas fresadas

*El bisel curvo de la esquina externa y la forma más externa forman un rectángulo

El diámetro interno y el diámetro externo se reconocen en función de su relación posicional con el eje central.

Reconocimiento como «diametro esterno e interno»	No reconocimiento como «diametro esterno e interno»
*Reconocido como «diametro esterno» ya que se encuentra en el eje central	*Reconocido como una «forma no reconocida» y no como un diámetro externo, ya que no se encuentra en el eje central
*Se reconoce como «diametro interno» ya que se encuentra en el eje central	*Se reconoce como un «agujero» en lugar de como un diámetro interno, ya que no se encuentra en el eje central

Precaución

El reconocimiento automático no es compatible con roscas externas (diametro esterno).
Si se reconoce una «rosca interna (diametro interno) y un orificio», se habilita la función de enlace de atributos de color/atributos CAD.>Reconocimiento automático del tipo de orificio

Para las chavetas que coinciden con la norma JIS (B 1301:1996), las tolerancias se establecen automáticamente y se pueden modificar en el cuadro de diálogo. *Los ajustes predeterminados se pueden personalizar en las Impostazioni utente (Configuración del usuario).
*Los ajustes predeterminados se pueden personalizar en las Impostazioni utente (Configuración del usuario).

Especificación del ancho de la chaveta	Reconocido como chaveta	No reconocido como chaveta

Ancho reconocido como chaveta exterior

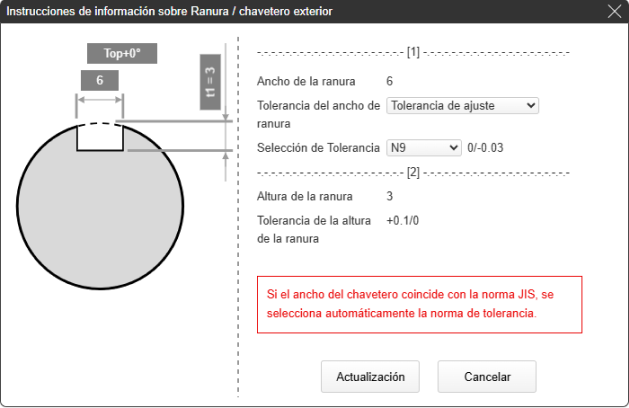

Se adapta a las especificaciones [b1]: la tolerancia de ajuste de la chaveta externa se establece automáticamente

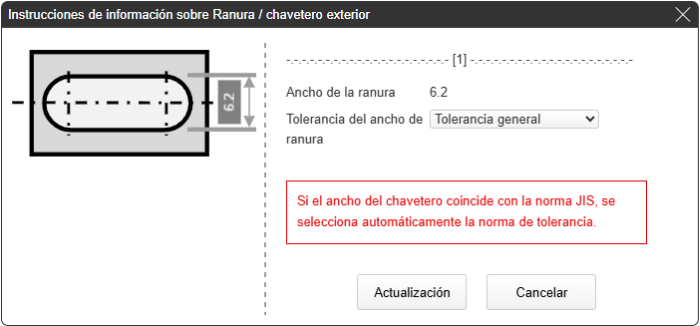

No coincide con las especificaciones [b1]: la tolerancia de ajuste del orificio ranurado se ha establecido manualmente

Ancho reconocido como chaveta interior

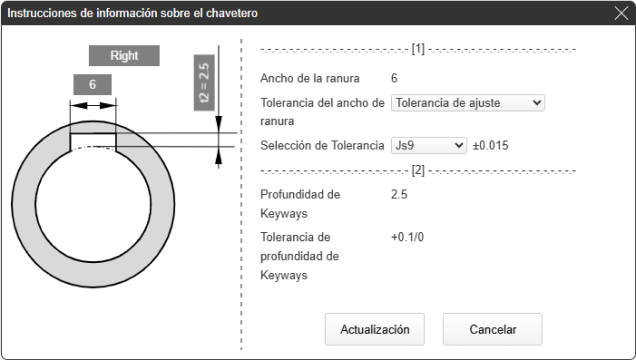

Se adapta a las especificaciones [b2]: la tolerancia de ajuste de la chaveta interior se establece automáticamente

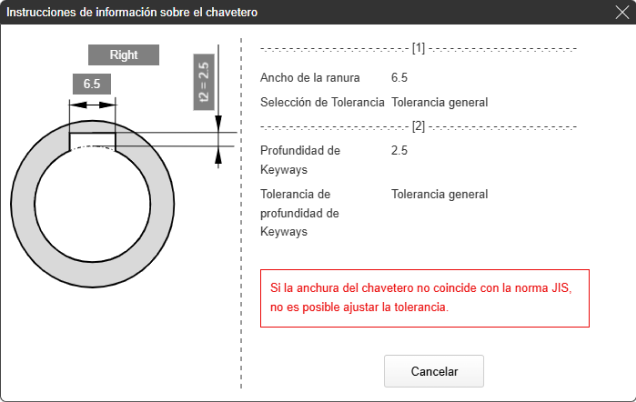

No coincide con las especificaciones [b2]: se trata como «tolerancia general» para la chaveta interior y no se puede seleccionar la tolerancia

Precaución

«Si las esquinas interiores no están redondeadas, la forma no se reconocerá como una «chaveta exterior» y no se podrá establecer la tolerancia de ajuste.
Si es necesario establecer ajustes de tolerancia, diseñe la chaveta con esquinas redondeadas que coincidan con el ancho de la chaveta».

以下の表に順次、規格内の場合認識されます。

注意

※2023年3月より対象となります。

b1/b2	2	3	4	5	6	8	10	12	14	16	18	20	22	25	28	32

焼き肌

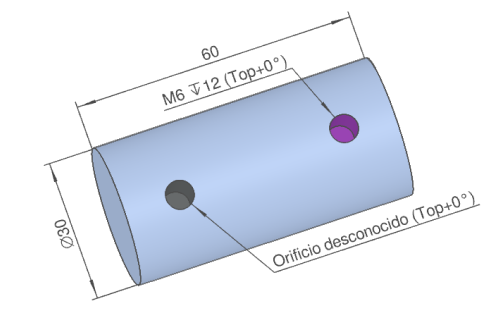

«Un agujero que se encuentra en el eje central se reconoce como un «agujero» compatible con la cotización automática.
Si el agujero no gira sobre el eje central, se reconoce como «otro agujero» y no es compatible con la cotización automática».
Incluso si no se ha modelado ningún chaflán en 3D, se crea un chaflán en la entrada del agujero.

Reconocido como un «agujero»	No reconocido como un «agujero»
*Reconocido como un «agujero» situado en el eje central	*Reconocido como «otro orificio» por no estar situado en el eje central. Introduzca la información del orificio en el campo de comentarios para solicitar un presupuesto. Consulte «Caso 7: Otros orificios».

Si la parte inferior de la ranura de la cara final es curva, no se reconoce. Diseñe con bordes afilados.

Reconocido como «ranura en el extremo»	No reconocido como «ranura en el extremo»
*Si la parte inferior tiene bordes afilados	*Si la parte inferior es curva
