Piezas de chapa metálica

Crea piezas de chapa metálica personalizadas utilizando solo datos 3D. Se admite una gama muy flexible de formas para artículos pintados de pequeño a gran tamaño, con una amplia gama de materiales y tratamientos superficiales.

Materiales y Tratamientos de Superficies

Haga clic aquí para ver todos los tamaños y dimensiones.

MaterialTratamiento superficial
AceroEN 1.0330 equiv. (EN 1.0320 equiv. (bobinado en caliente))
EN 1.0330 equiv. (cincado electrolítico)
EN 1.0330 equiv. (galvanizado)
EN 1.0330 equiv. (para cuñas)
EN 1.0038 equiv.

Recubrimiento en polvo (15 colores)
Pintura (5 colores)
Niquelado químico
Óxido negro
Cromado trivalente (transparente, negro)

AluminioEN AW-5052 equiv.
EN AW-5052 equiv. ((placa anodizada preacabada (transparente, negro))

Anodizado (transparente, negro, negro mate)

Material compuestoLámina compuesta de aluminio

Pintura (plateado, plateado mate, negro)

MaterialMétodo de acabado
Acero inoxidableEN 1.4301 equiv.2B
No.1
Pulido por una cara con grano #400
Acabado fino por una cara
EN 1.4016 equiv.2BTeilen
EN 1.4301 equiv. (para cuñas)–Teilen
Placa perforadaEN 1.4301 equiv.BA
MaterialCalidadColor
Resina

PET

Acrilico
PC
PVC

Estándar
Antiestático		Transparente
Marrón ahumado
Haga clic aquí para obtener más información sobre las propiedades mecánicas, como la resistencia a la tracción, el límite elástico y otros valores.
Haga clic aquí para obtener más detalles sobre los estándares de los materiales.

Tolerancias dimensionales permitidas

JIS B 0408 Clase de tolerancia estándar para productos estampados de metal: se adoptan la clase B (espesor de la placa de 6,0 mm o menos) y la clase C (espesor de la placa superior a 6,0 mm). Las piezas con curvatura R adoptarán la clase C independientemente del espesor de la placa.

Dimensiones y espesores de placa

Chapa MetálicaEspesores de placaDimensiones externas (Longitud, anchura, grosor)
Chapa Metálica0.05~16.05~1200
ResinaEspesores de placaAnchuraLongitud
3.0, 5.0, 8.0, 10.010~100010~2000
The unit is mm when it is not stated.
Upper and lower limits of dimension vary depending on material / surface treatment / plate thickness / shape.

Click here for basic modelling rules for bending.
Click here for more details on bending conditions.

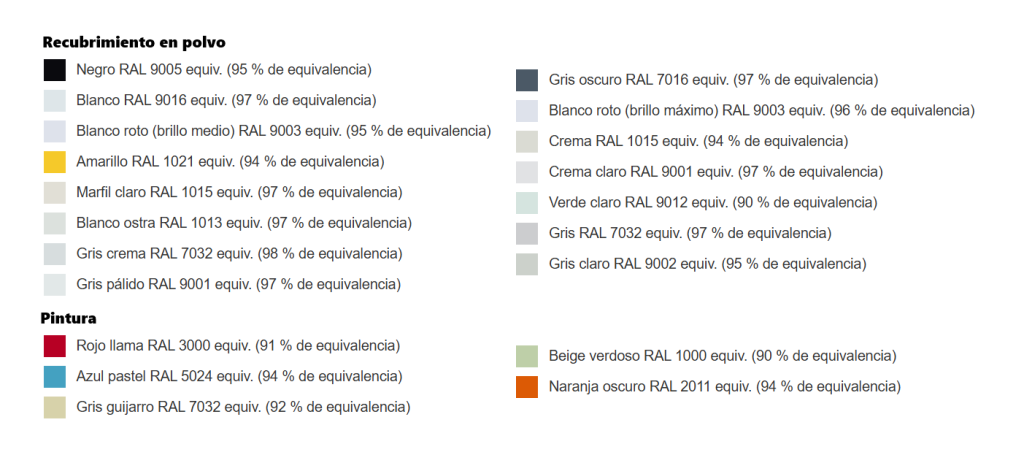

Colores disponibles

Todos los valores RAL son valores de referencia.
Haga clic aquí para ver todos los tipos de colores de pintura.

Plazos de entrega

Gama de productos Opciones Días
Standard Express desde 9 días
Standard desde 11 días
International Economy desde 17 días
Productos estándar: la gama de productos cumple con los estándares JIS internacionales.
Productos International Economy: la gama de productos se ofrece al precio más bajo, cumpliendo con los estándares de calidad de meviy.
Los productos cumplen con los estándares industriales del país de fabricación.

Haga clic aquí para obtener una descripción detallada de las opciones de entrega de las piezas chapas metálicas.
Si su pieza no pudo obtener una auto oferta, favor de solicitar al servicio de asistencia de meviy una oferta manual.
Para obtener más información sobre el uso de meviy, haga clic aquí.
Formas
1Placa plana
Flat plate
2Forma redonda
Round shape
3Curva en L
L bend
4curvatura en Z
Z bend
5Curva convexa
Convex bend
6curva en C
C bend
7Curva con ángulo especificado (forma de curva en L)
Specified angle bend (L bend shape)
8Curva con ángulo especificado (distinta de la forma de curva en L)
Specified angle bend (other than L bend shape)
9Reborde de lengüeta
Tab flange
10Recorte en el codo
Cutout in bend
11Recorte elevado (doblado parcial)
Raised cutout (partial bending)
12Ranura rectangular
Rectangular slot
13ranura en forma de U
U-shaped slot
14Muesca rectangular en esquina
Rectangular corner notch

↑
