Définir les tolérances géométriques et les points de référence
Les tolérances géométriques et les points de référence peuvent être définies.
Comment définir le point de référence

ÉTAPE 1
Sélectionnez
parmi les icônes en haut..

ÉTAPE 2
Sélectionnez la surface pour laquelle vous souhaitez définir le point de référence. La surface cible est mise en surbrillance.
Attention
- Dans les cas suivants, la donnée ne peut pas être définie et le bouton ne peut pas être cliqué.
- – Les pièces comportent une ou plusieurs poches (à l’exclusion des surfaces à chanfrein en C et des surfaces d’angle)
- – L’une des dimensions extérieures est inférieure à 10 mm
- – L’une des dimensions extérieures est supérieure à 300 mm
- Les réglages de référence ne sont pas disponibles pour les formes, telles que celles contenant des formes de poche dans la pièce.

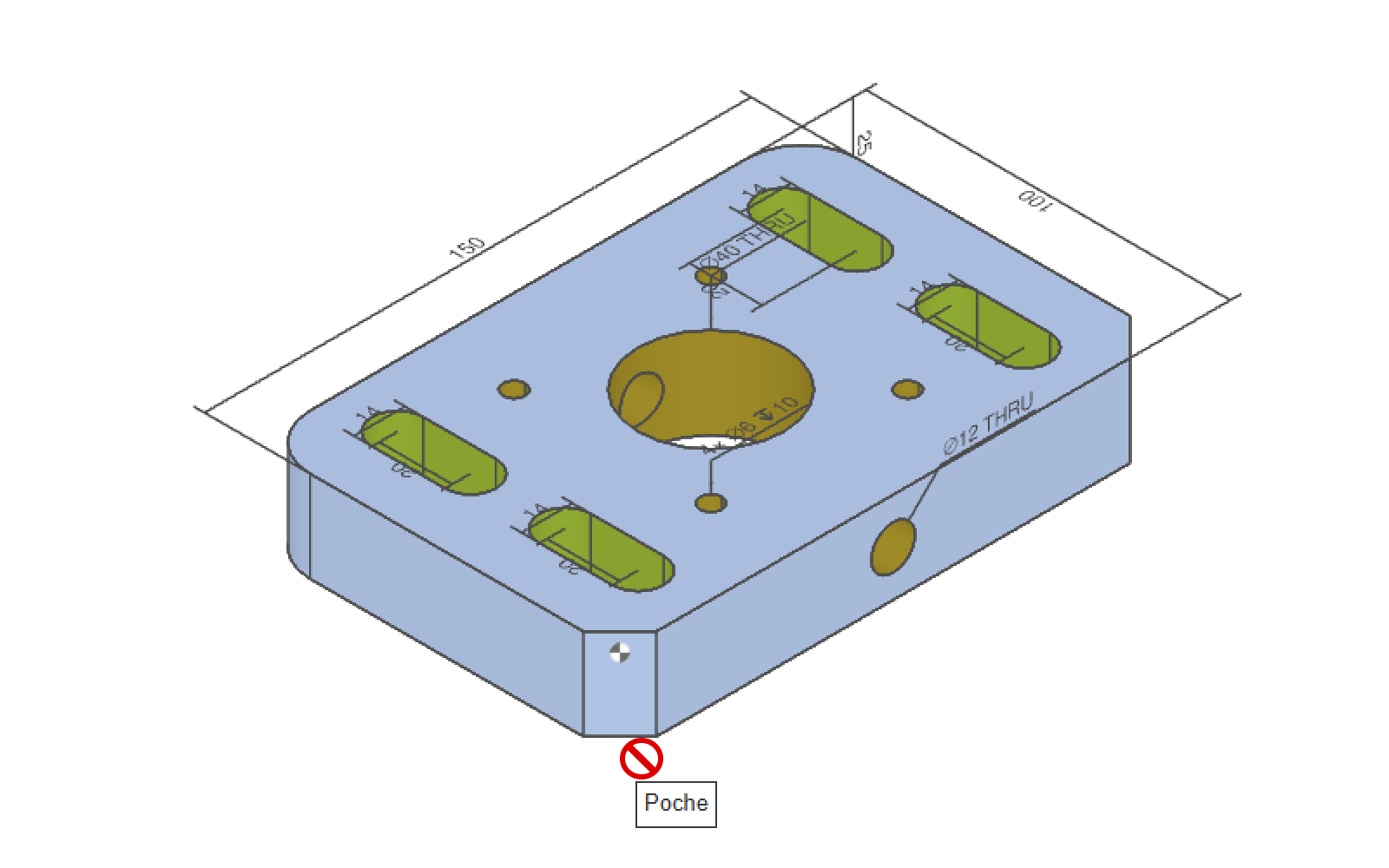

- Si la surface n’est pas sélectionnable, l’icône « Non sélectionnable » s’affiche lorsque vous passez la souris dessus.

ÉTAPE 3

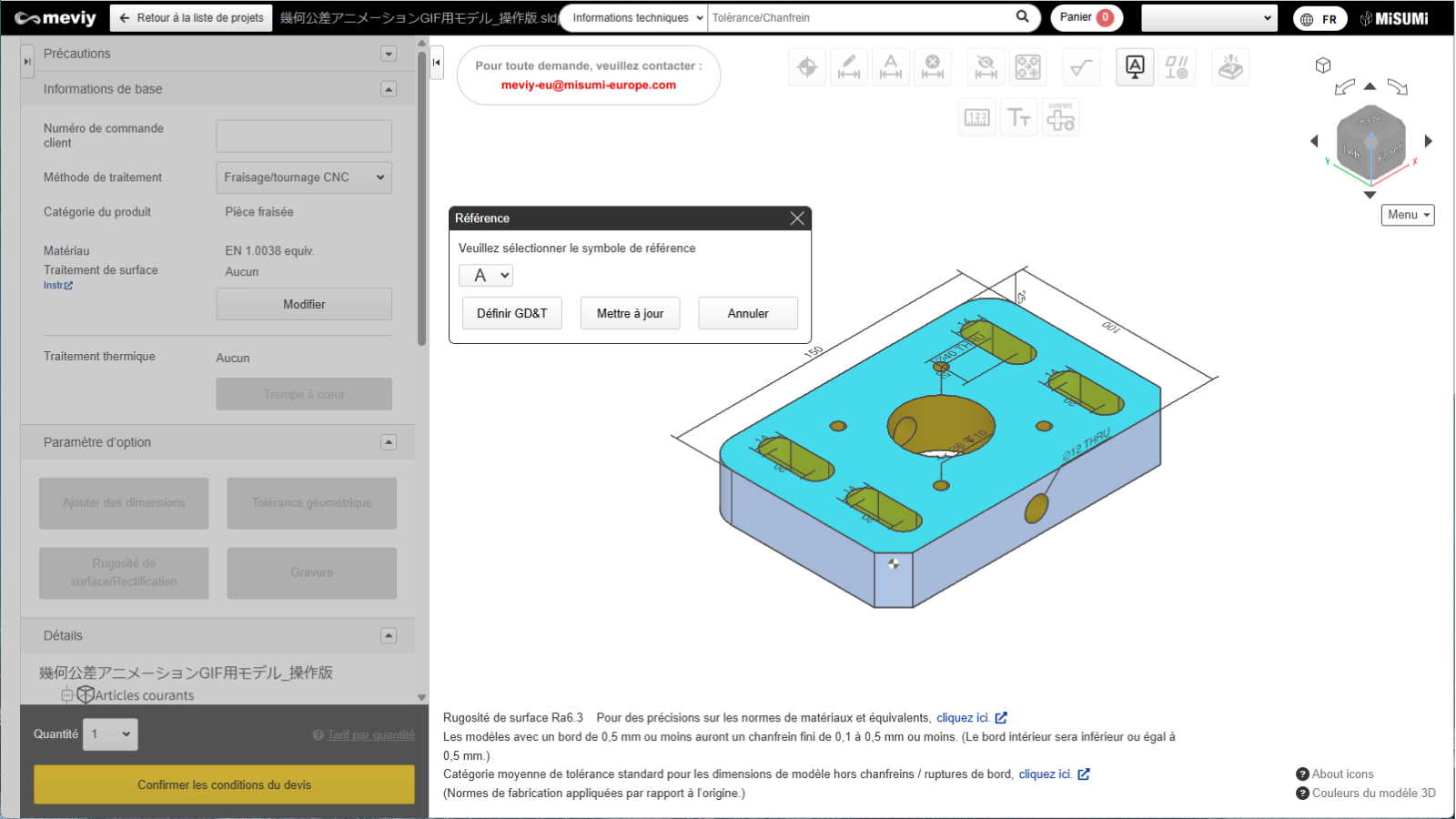

Sélectionnez le symbole de référence et cliquez sur « Mettre à jour ».
Conseil
- Cliquez sur le bouton « Paramètres de tolérance géométrique » pour accéder aux paramètres.
- *Les réglages effectués jusqu’à cette étape seront temporairement enregistrés.
- Référence>>>Comment définir la tolérance géométrique ÉTAPE 2
Attention
- Les cinq lettres suivantes de l’alphabet ne sont pas affichées.
- I : Peut être confondue avec le chiffre 1
- O : Peut être confondue avec le chiffre 0
- Q : Peut être confondue avec le chiffre 9
- V : Peut être confondue avec la lettre U
- T : Peut être confondue avec la tolérance géométrique ⊥ (perpendicularité)
- N : Peut être confondue avec le chiffre 2 ou la lettre Z lorsqu’elle est placée verticalement
- Z : pour être confondu avec le chiffre 2 ou la lettre N lorsqu’il est placé verticalement

ÉTAPE 4

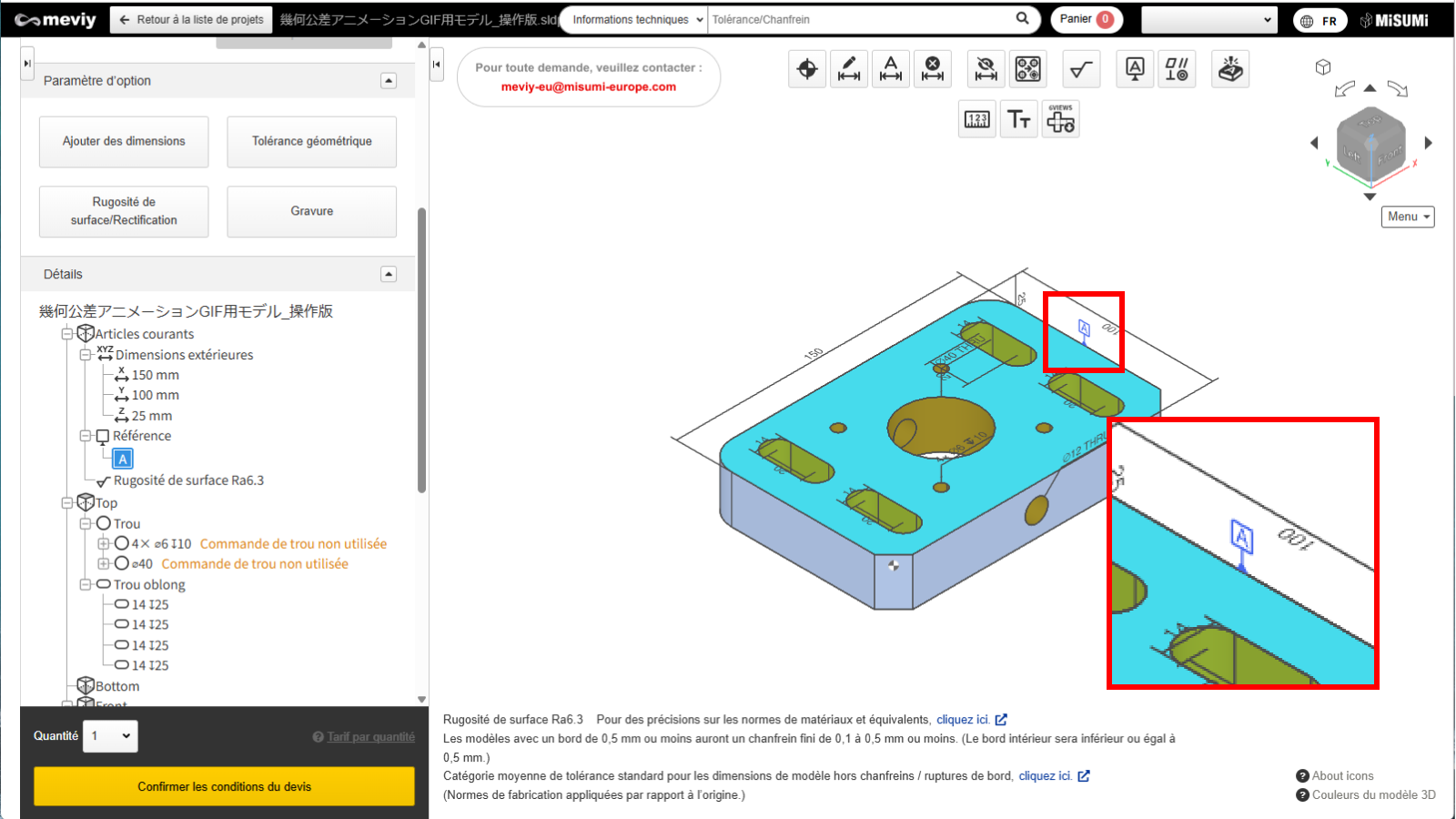

Une fois qu'un symbole de référence est défini, il apparaît à l'écran et dans l'arborescence.
Comment définir les tolérances géométriques

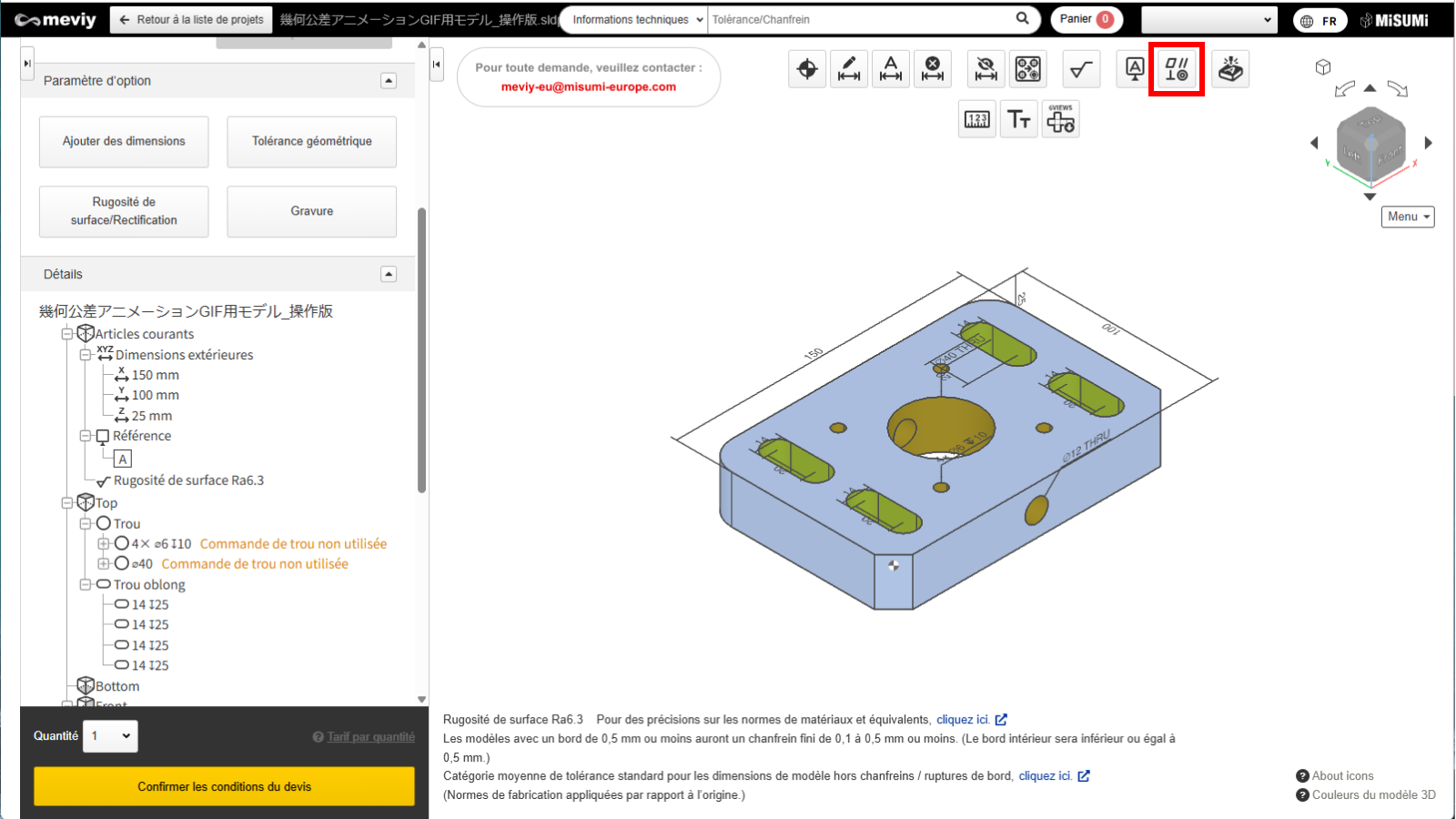

ÉTAPE 1
Sélectionnez
parmi les icônes en haut. Vous pouvez également utiliser le raccourci clavier (G) pour le sélectionner.

ÉTAPE 2

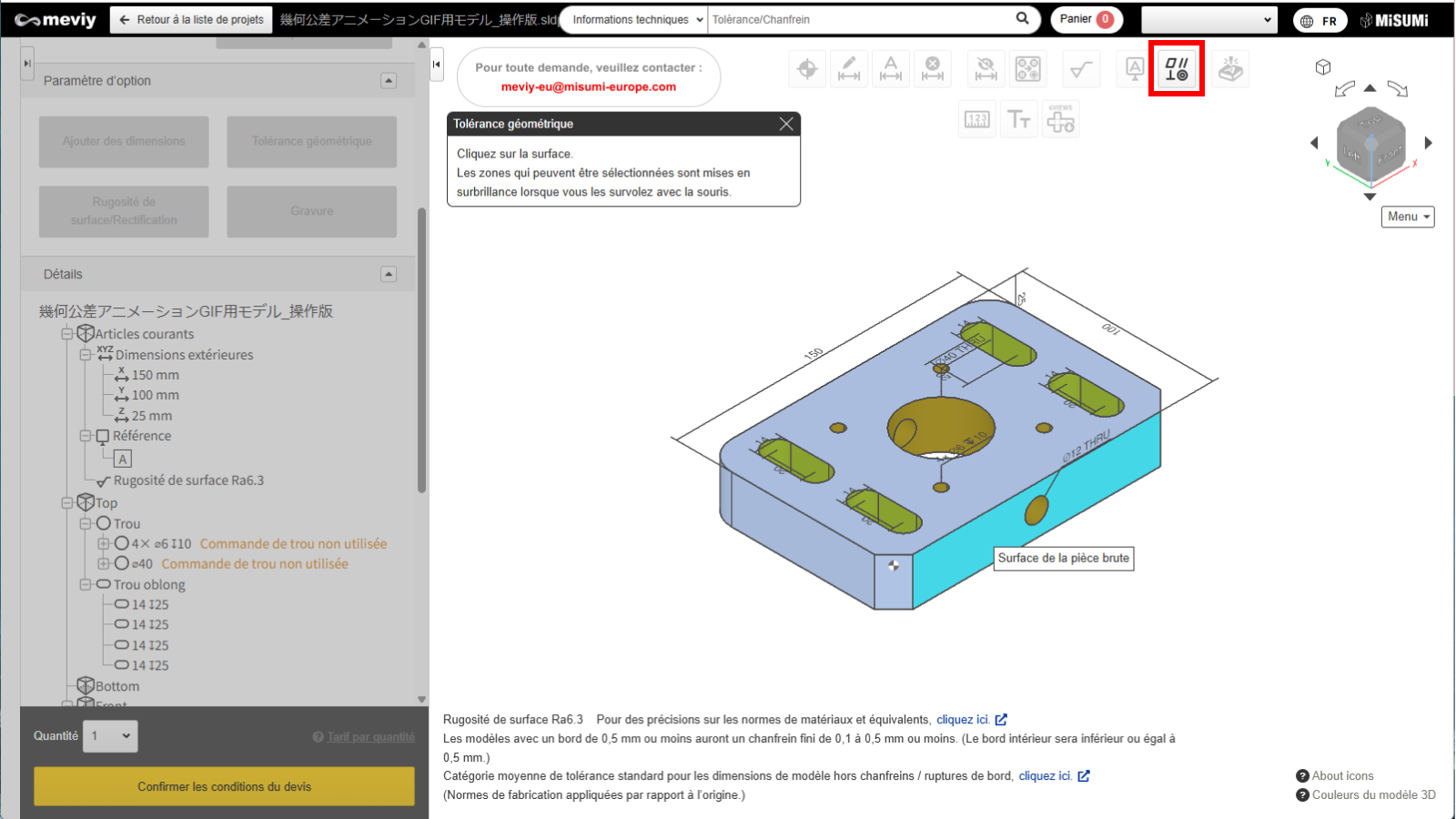

Sélectionnez la surface pour laquelle vous souhaitez définir les tolérances géométriques. La zone cible sera mise en surbrillance.
Attention
- Si la surface n’est pas sélectionnable, l’icône « Non sélectionnable » s’affiche lorsque vous passez la souris dessus.

ÉTAPE 3

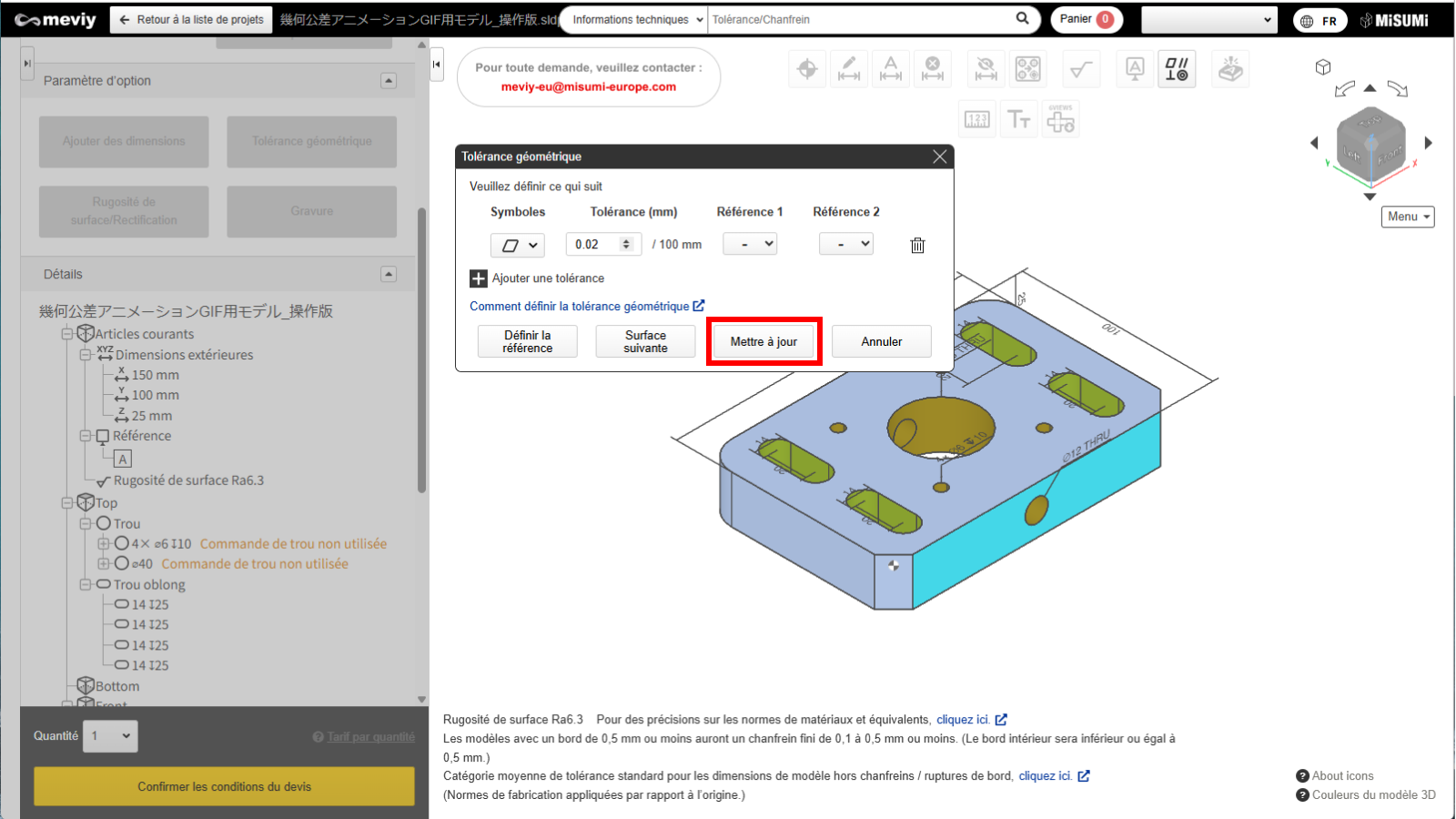

Sélectionnez un symbole de tolérance géométrique. Le symbole peut être choisi parmi Parallélisme, Planéité ou Équerrage. Une fois la sélection terminée, cliquez sur le bouton « Mettre à jour ».
Conseil

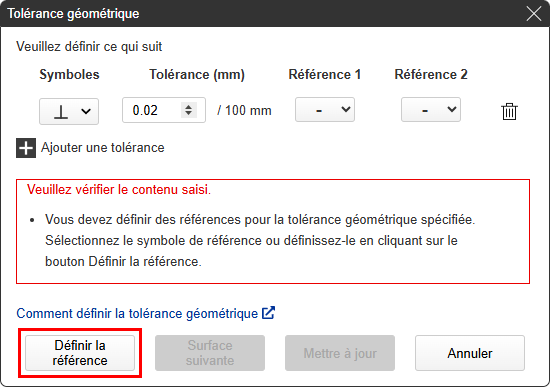

- Même si les paramètres de référence n’ont pas été définis, vous pouvez spécifier une autre référence en cliquant sur le bouton « Paramètres de référence » en bas à gauche.
- *Les réglages effectués jusqu’à cette étape seront temporairement enregistrés.

Les valeurs de tolérance pouvant être saisies sont les suivantes.
Tolérance géométrique | Icône | Tolérance |
---|---|---|
Parallélisme | ![]() | 0,02~0,99 |
Plat | ![]() | 0,02~0,99 |
Carrés | ![]() | 0,02~0,99 |
*Cliquez sur le symbole Poubelle pour supprimer le réglage de tolérance géométrique saisi.
Taille maximale | Valeur minimale pouvant être définie | Valeur garantie |
---|---|---|
~100mm | 0,02 mm ou moins | 0,02 mm ou moins |
~200mm | 0,02 mm ou moins | 0,04 mm ou moins |
~300mm | 0,03 mm ou moins | 0,09 mm ou moins |
~400mm | 0,05 mm ou moins | 0,2 mm ou moins |
Attention
- Un point de référence est nécessaire pour spécifier le parallélisme et l’équerrage. Veuillez les identifier après avoir défini le point de référence.
- La même tolérance géométrique ne peut pas être reproduite sur la même surface.

ÉTAPE 4
Si vous avez besoin de symboles pour les tolérances géométriques et les valeurs de tolérance, cliquez sur le bouton « Mettre à jour » après avoir terminé la sélection des points de référence.
Conseil

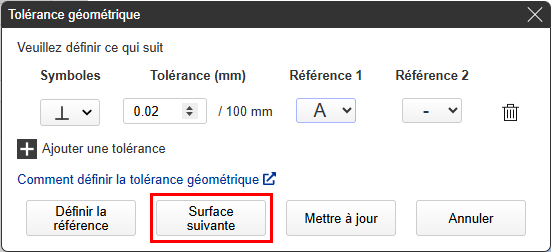

- Si vous appuyez sur le bouton « Sélectionner la surface suivante » sans appuyer sur « Mettre à jour », vous pouvez définir une nouvelle tolérance géométrique sur une autre surface.
- *Les réglages effectués jusqu’à cette étape sont temporairement enregistrés.


ÉTAPE 5

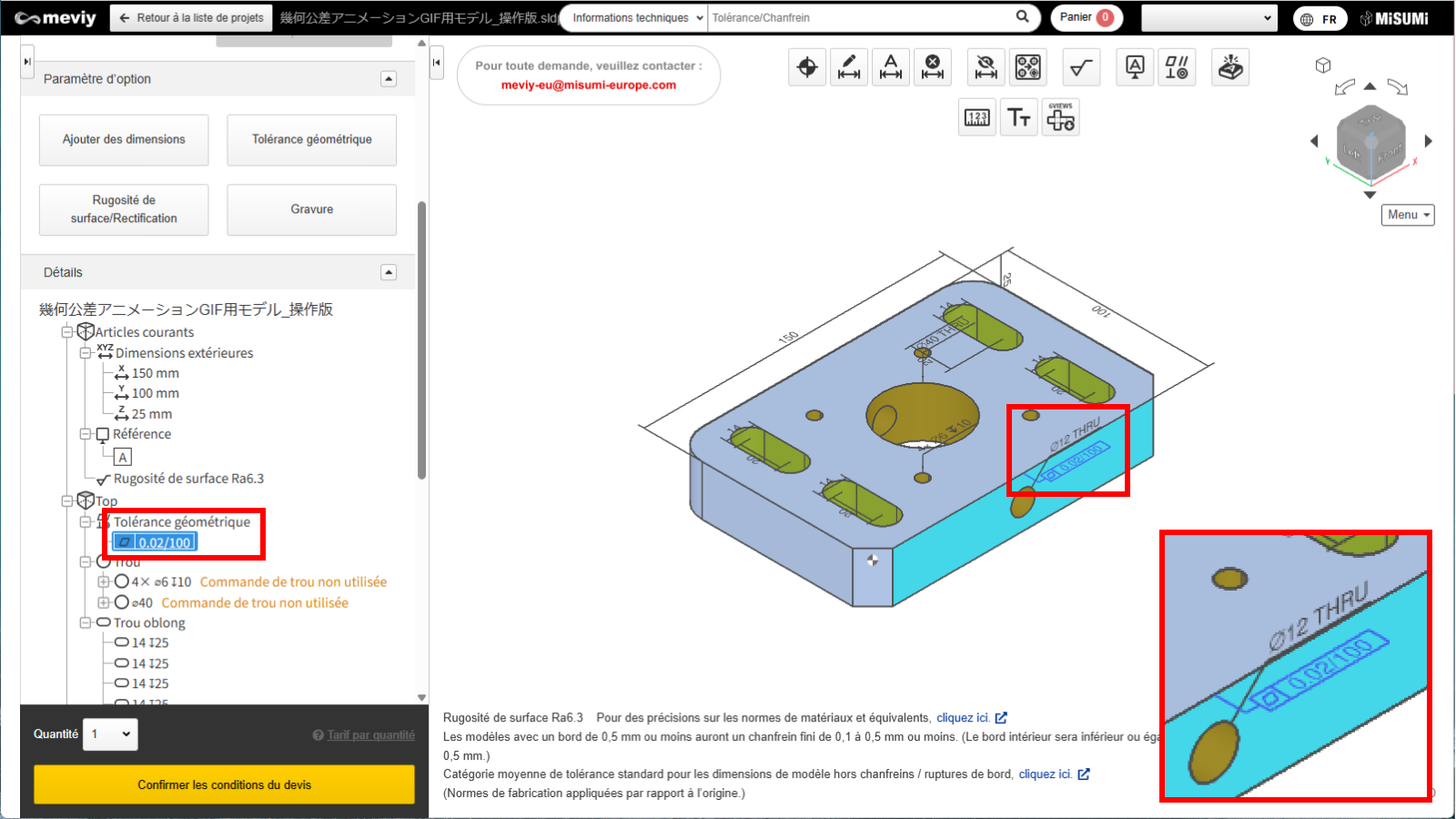

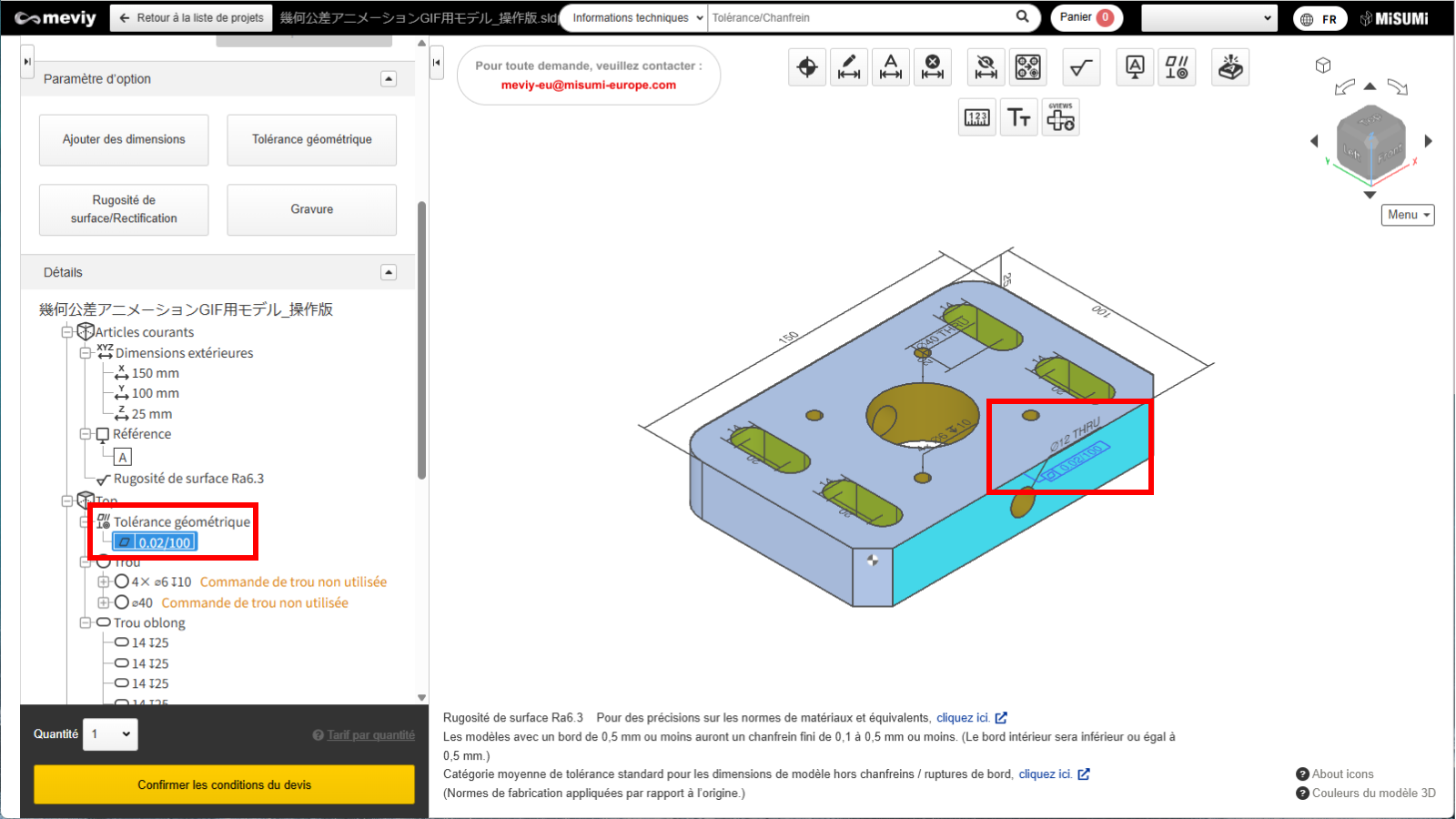

Après avoir mis à jour les paramètres de tolérance géométrique, vous pouvez voir le symbole de tolérance géométrique à l'écran et dans l'arborescence.
Comment supprimer les tolérences géométriques / la référence

ÉTAPE 1

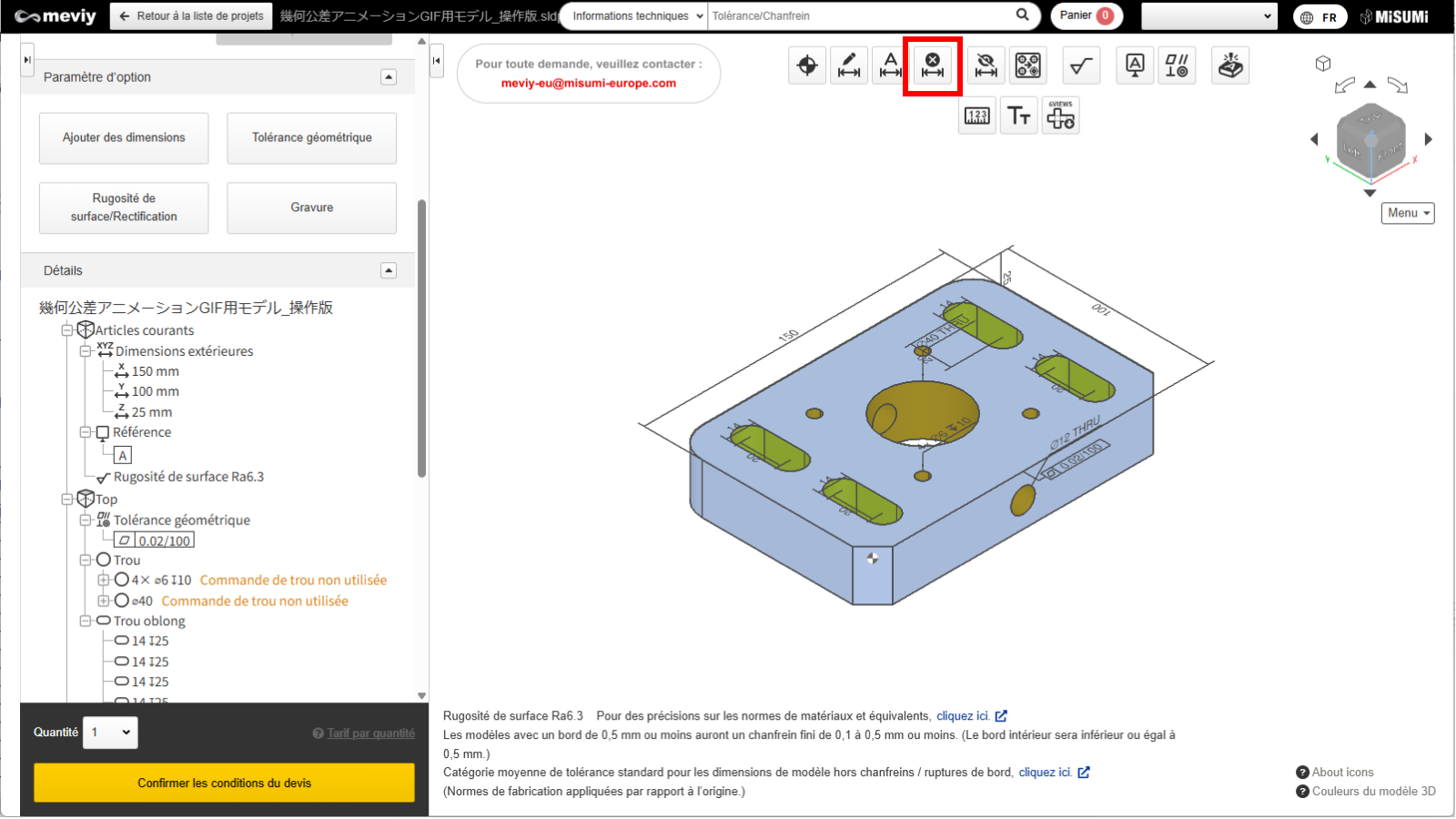

Sélectionnez
parmi les icônes en haut.

ÉTAPE 2

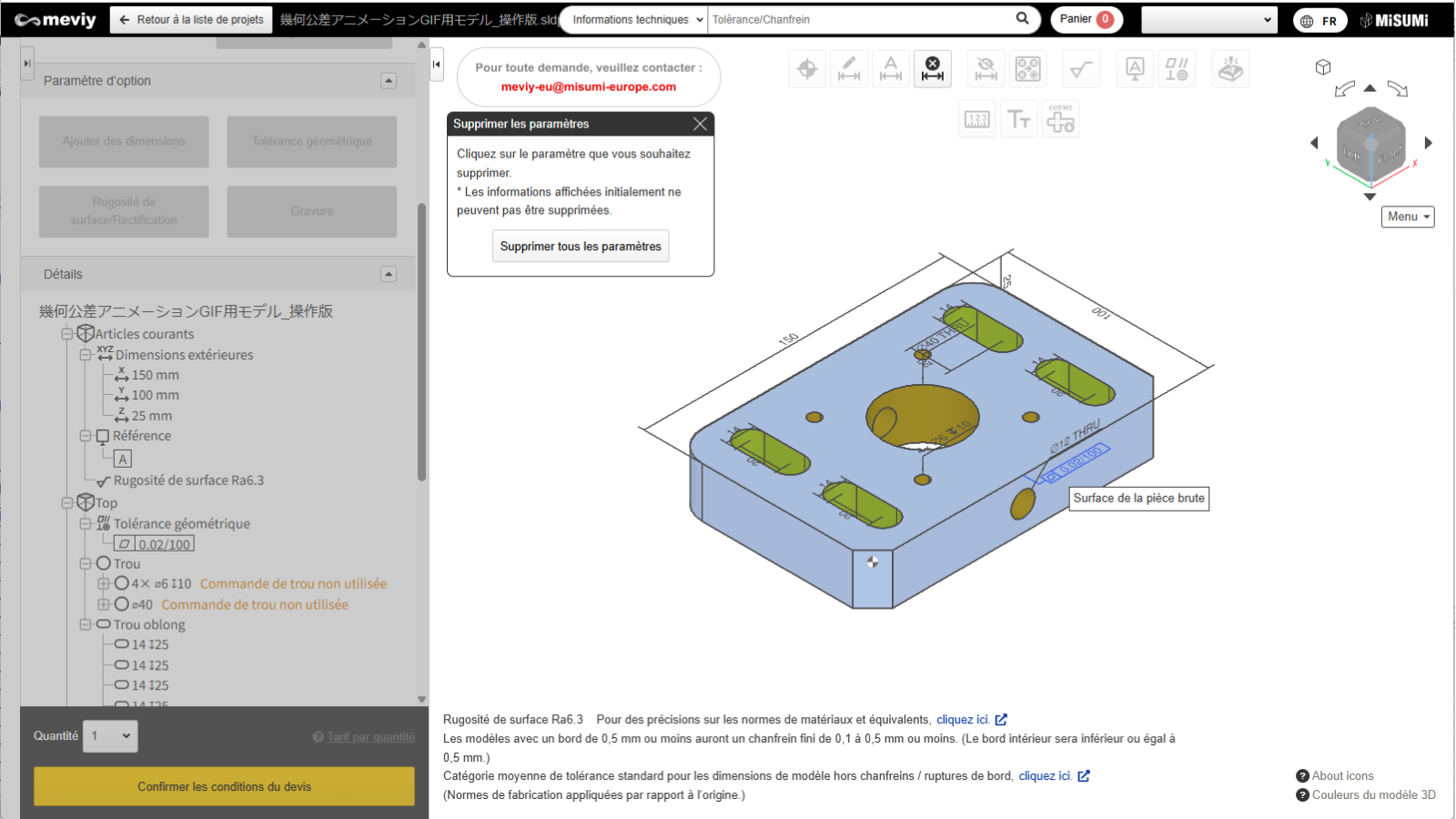

Le message « Cliquez sur Supprimer les paramètres » s'affiche. Sélectionnez la tolérance géométrique/le point de référence que vous souhaitez supprimer. La tolérance géométrique/le point de référence correspondant s'affiche en bleu. Il sera supprimé lorsque vous cliquerez dessus.
Attention
Veuillez noter que cliquer sur le bouton « Supprimer tous les paramètres » supprimera tous les paramètres que vous avez définis.
