Ajouter/supprimer des cotes angulaires et des tolérances angulaires

Ajouter des cotes angulaires et des tolérances angulaires

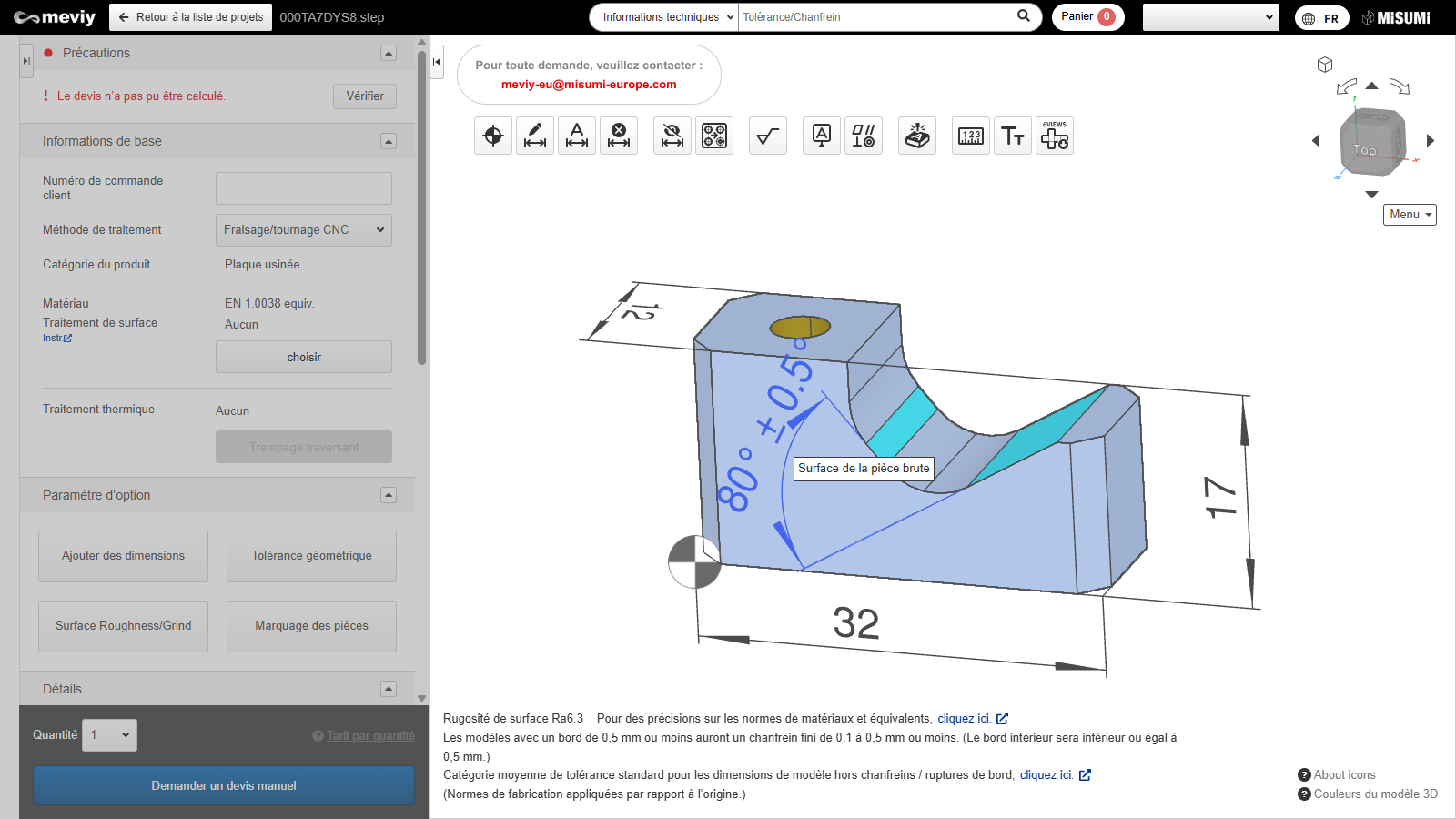

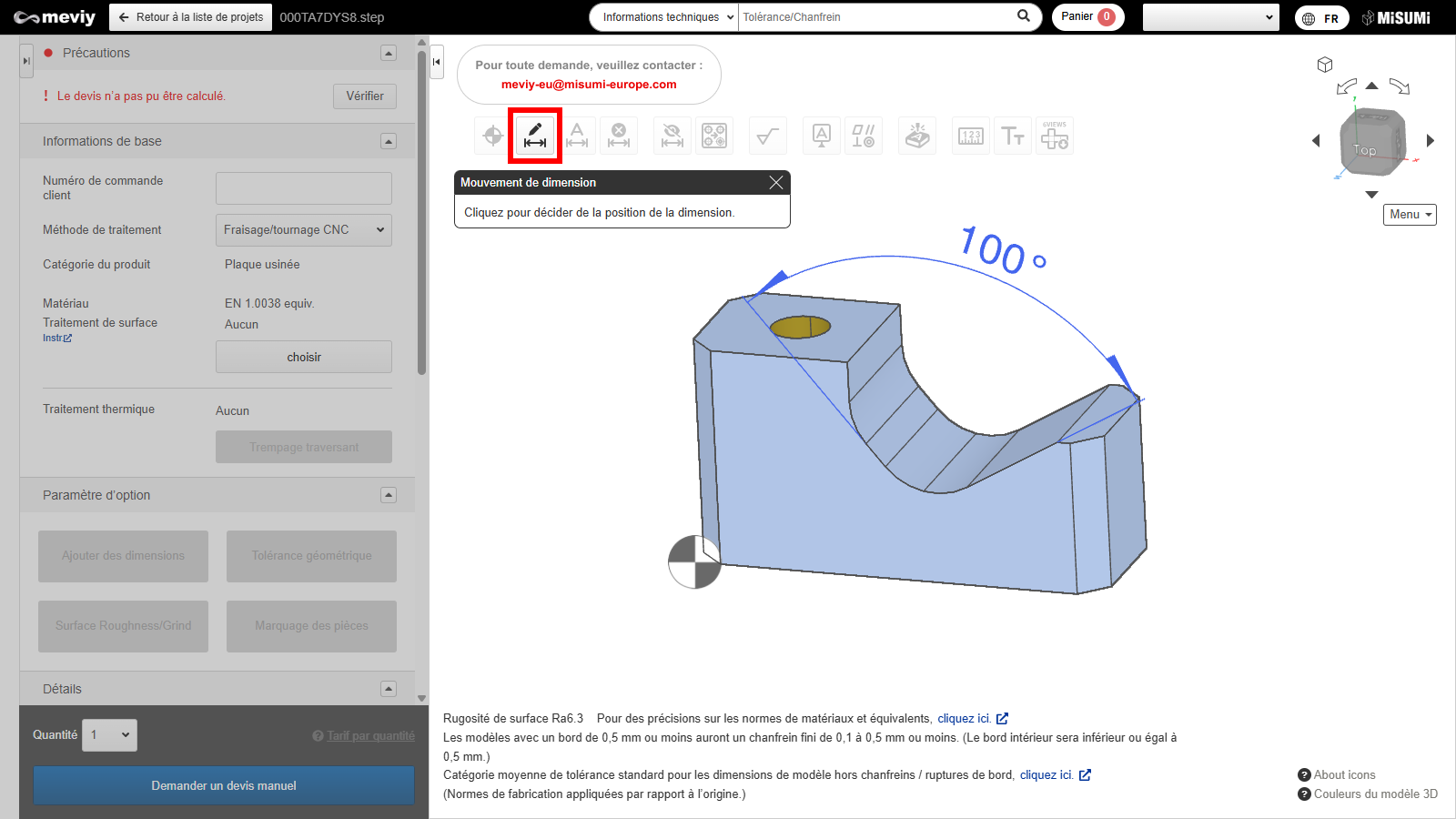

1. Cliquez sur  Ajouter des dimensions , puis cliquez sur les deux « faces » auxquelles vous souhaitez ajouter des dimensions.
2. Cliquez à l’endroit où vous souhaitez afficher les cotes.
  • La position d’affichage des dimensions est confirmée.
  • La boîte de dialogue Ajouter une cote angulaire s’affiche.

Notes

Le fait d’appuyer sur Ajouter un lot de dimensions n’ajoute pas de dimensions angulaires.

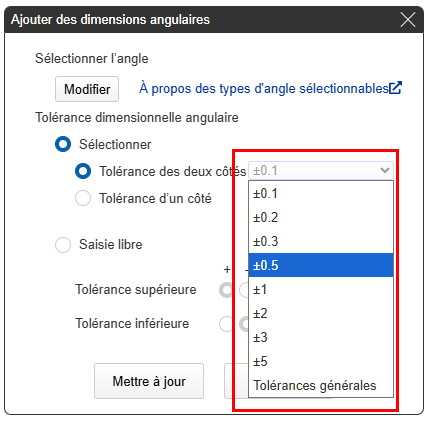

  • 3. Dans la liste déroulante, sélectionnez la valeur de la tolérance angulaire que vous souhaitez définir.
  • Si vous n’avez pas la tolérance souhaitée, veuillez le spécifier dans « Saisie libre ».

Suppression des cotes angulaires et des tolérances angulaires

Si vous ajoutez accidentellement une dimension ou si vous n’en avez plus besoin, vous pouvez la supprimer.

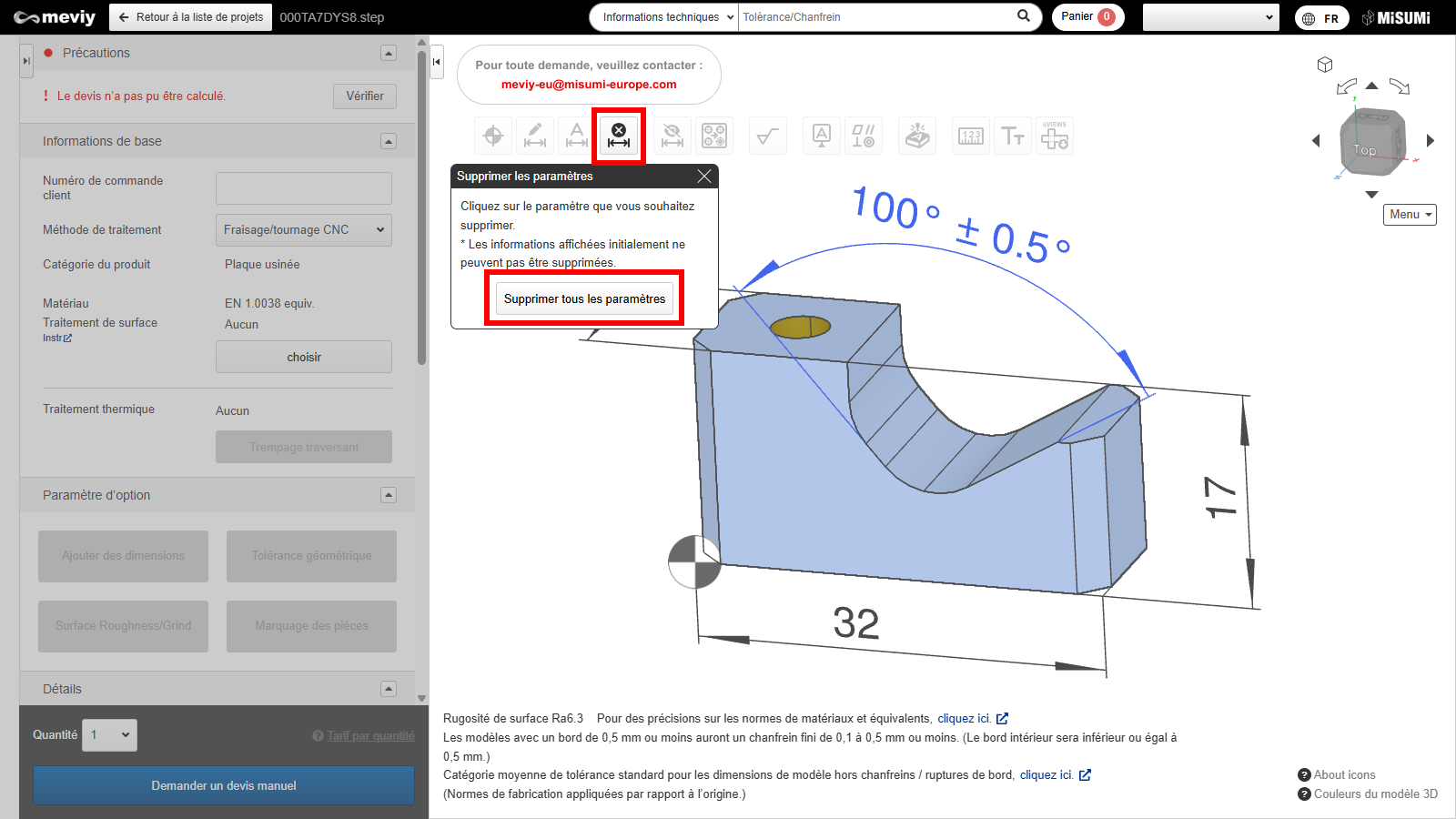

Cliquez sur Supprimer l’indice PMI et sur la dimension que vous souhaitez supprimer.

Sélectionnez à nouveau l’angle que vous souhaitez afficher

Si vous souhaitez modifier l’angle de vue une fois la cote placée, vous pouvez choisir à nouveau.

1. Cliquez sur Modifier sous Resélectionner l’angle.
  • Encore une fois, vous pourrez sélectionner la position des dimensions que vous souhaitez afficher.

2.  Cliquez sur la position de la cote angulaire à définir.

  • La position d’affichage des dimensions est confirmée.
  • Les valeurs de tolérance définies avant de changer l’angle de vue sont conservées.
