Modification de l’origine d’un motif

Si elle n’est pas spécifiée, l’origine (l’icône sur le modèle) sera utilisée comme référence d’usinage et les tolérances générales seront garanties.
Sur la plateforme meviy, l’origine est le point d’intersection entre la surface gauche et l’axe central. L’origine peut être déplacée vers le point d’intersection entre la surface gauche ou droite et l’axe central.

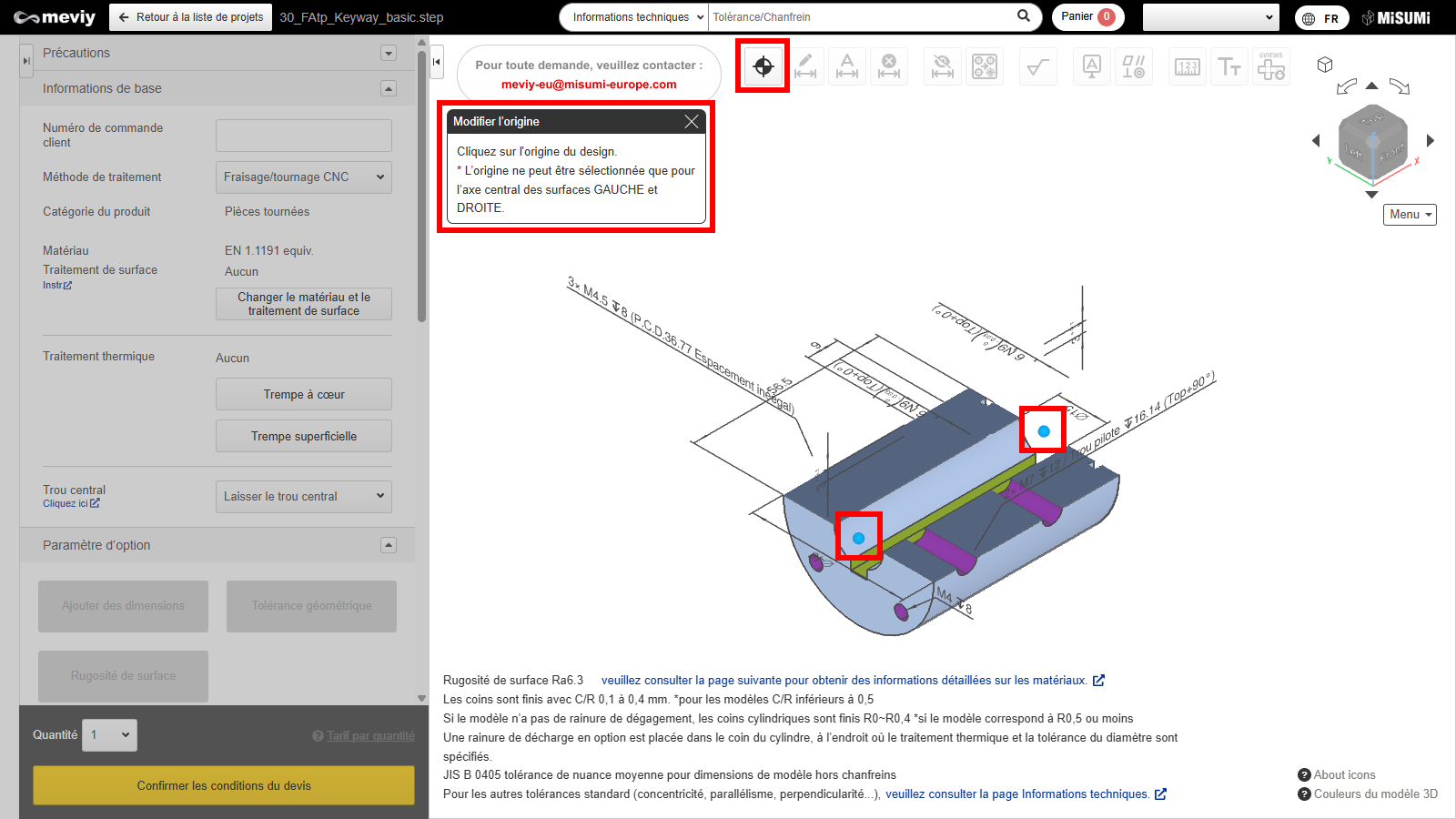

Cliquez sur . Les surfaces sur lesquelles le point d’origine peut être déplacé sont mises en surbrillance en bleu clair.
Sélectionnez l’emplacement vers lequel vous souhaitez déplacer le point d’origine. L’endroit où vous déplacez le point d’origine sera utilisé comme référence d’usinage et les tolérances générales seront garanties.
